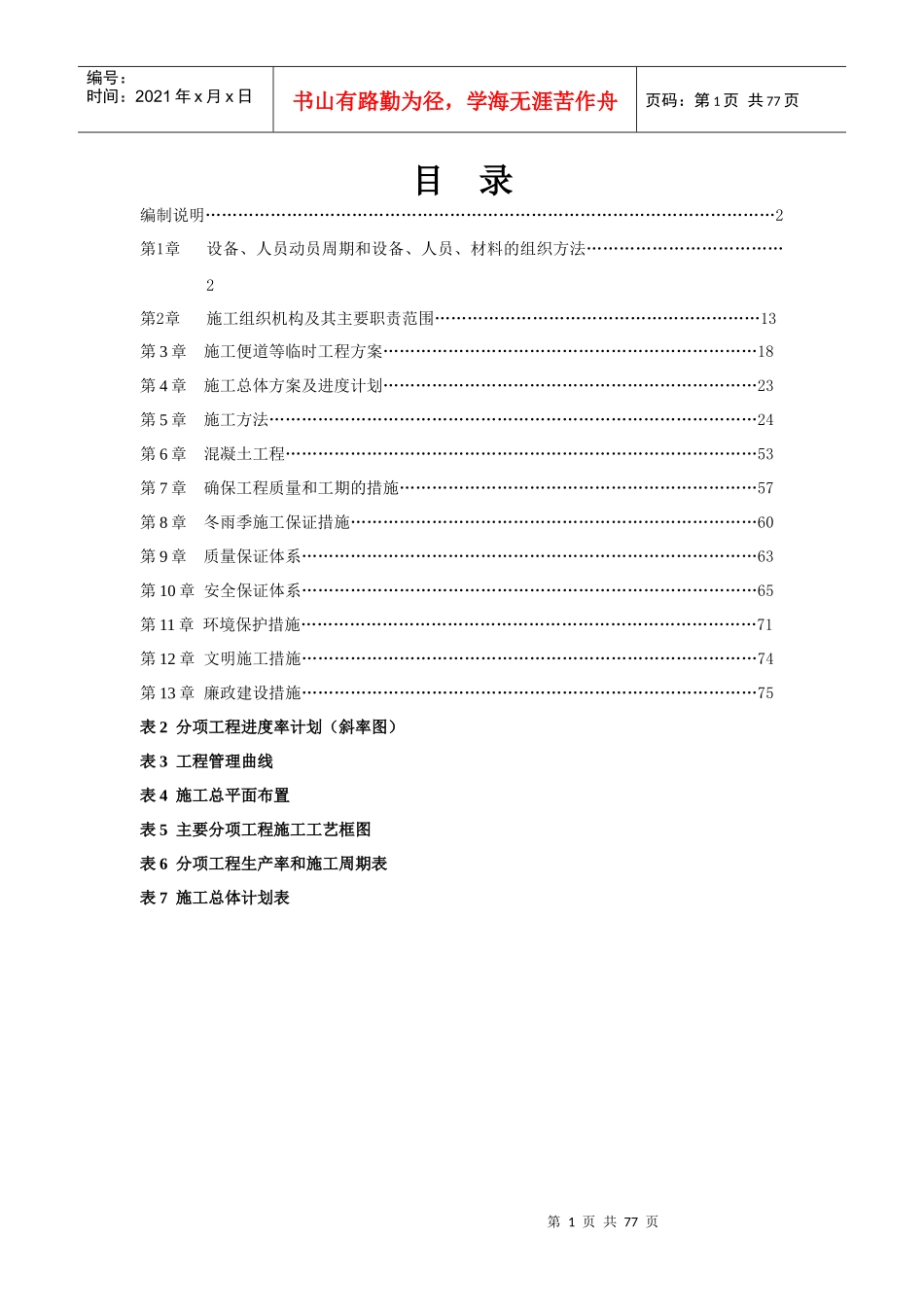

第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页目录编制说明……………………………………………………………………………………………2第1章设备、人员动员周期和设备、人员、材料的组织方法………………………………2第2章施工组织机构及其主要职责范围……………………………………………………13第3章施工便道等临时工程方案……………………………………………………………18第4章施工总体方案及进度计划……………………………………………………………23第5章施工方法………………………………………………………………………………24第6章混凝土工程……………………………………………………………………………53第7章确保工程质量和工期的措施…………………………………………………………57第8章冬雨季施工保证措施…………………………………………………………………60第9章质量保证体系…………………………………………………………………………63第10章安全保证体系…………………………………………………………………………65第11章环境保护措施…………………………………………………………………………71第12章文明施工措施…………………………………………………………………………74第13章廉政建设措施…………………………………………………………………………75表2分项工程进度率计划（斜率图）表3工程管理曲线表4施工总平面布置表5主要分项工程施工工艺框图表6分项工程生产率和施工周期表表7施工总体计划表第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页编制说明编制说明编制依据张家口—石家庄公路是河北省高速公路布局规划“五纵、六横、七条线”公路网主骨架规划中纵五的重要组成部分。本项目采用双向车六道高速公路建设标准，设计车速120Km/h；整体式路面设计宽度34.5m。4标段里程为K32+050～K36+361.48，全长4.311公里。主要工程项目如下：（1）路基防护工程：土方开挖12657m3；填方368513m3。防护工程主要包括格网防护、种草防护等形式。（2）桥梁、涵洞工程：大桥1座：为磁河大桥，下部结构为桩基、柱式墩，肋板式台桩基础，上部结构为29~30m先简支后连续预应力混凝土T梁，大桥全长876.96m。分离式立交1座：下部结构为桩基、柱式墩，肋板式台桩基础，上部结构为16+2×20+16m连续现浇混凝土箱梁，桥全长78.02m。小桥1座：上部结构为钢筋混凝土实心板，下部结构为八字墙、扩大基础。涵洞1座：为混凝土板涵。通道2座：上部结构为钢筋混凝土实心板，下部结构为薄壁台、扩大基础第1章设备、人员动员周期和设备、人员、材料的组织方法1.1人员计划及动员周期根据本工程的工程数量、工期要求及定额工天，并结合拟进场机械配备情况、进场队伍施工经验、施工水平，本工程拟组建三个工区，其中包括3个专业路基施工作业队、2个桥梁施工作业队、2个涵洞、通道施工作业队、1个桥梁预制队。劳动力实行弹固结合，灵活组织、动态管理，依据总要求和各分项、分部及单位工程之间的内在联系，实行平行流水或交叉作业，施工高峰期拟投入全员总人数835人（其中经理部35人）。1.1.1人员安排计划人员安排计划见表1-1。第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页人员配备表表1-1名称人数备注经理部35第一工区300第二工区200第三工区200桥梁场100合计8351.1.2施工人员动员周期若我单位中标，在接到中标通知书后立即组建项目经理部，组成以项目经理为组长、以各部门负责人、工区长和作业队长为成员的先遣组，完成队伍的设营及临时设施布设。本合同段人员就近调遣，保证5天先遣人员50人到达工地，项目经理部挂牌办公，代表我单位全面履行在投标中的承诺，为施工做前期准备；参加本合同段施工的队伍，将按任务划分施工进度安排，依据劳动力安排计划陆续进场。见表1-2。人员动态投入表表1-2施工时间投入人数年度季度2005415020061250283538354835200711501.2施工机械设备配置计划及动员周期第4页共77页第3页共77页编号：时间...
