直放站的分类及案例设计应用研讨VIP专享VIP免费

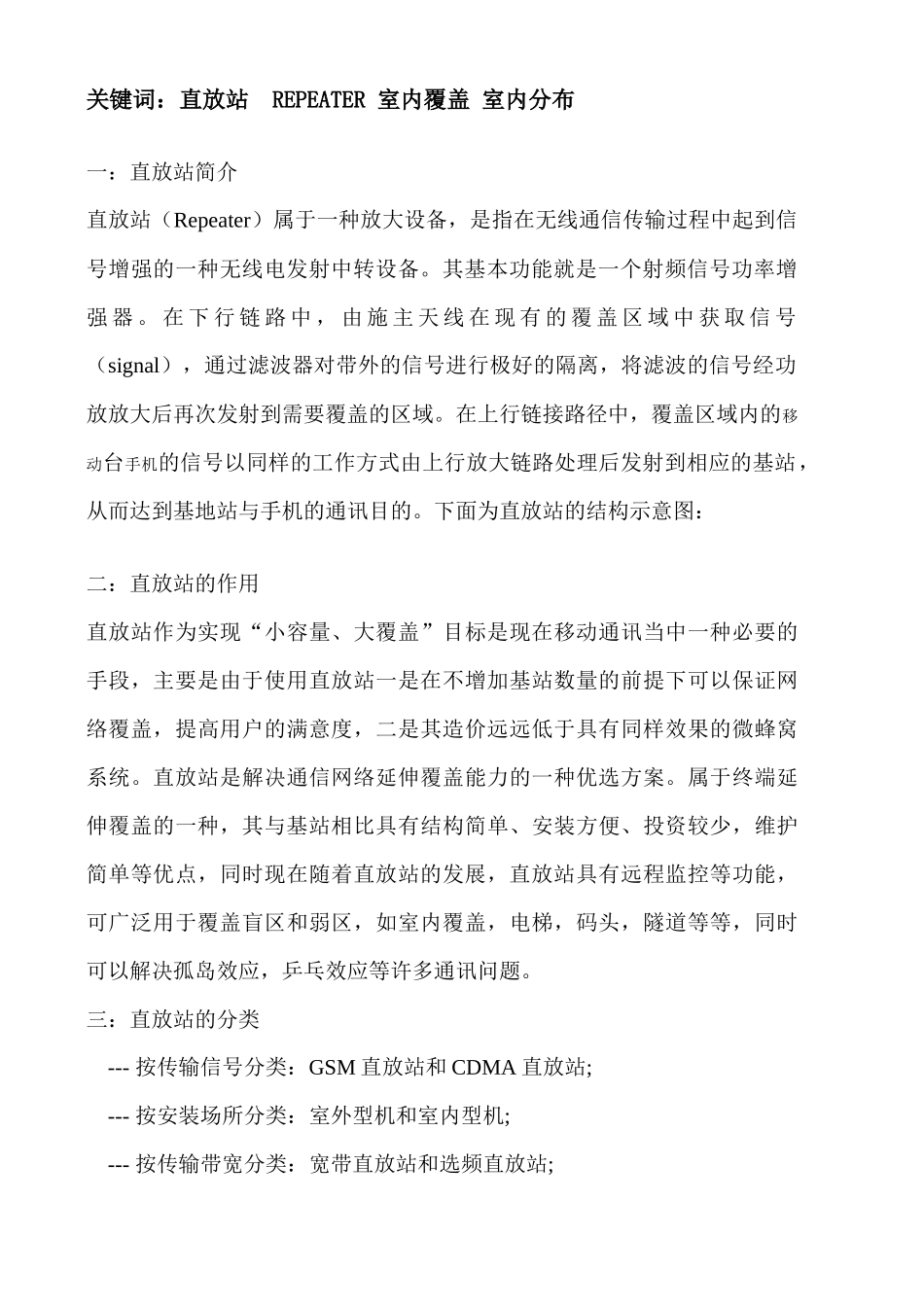

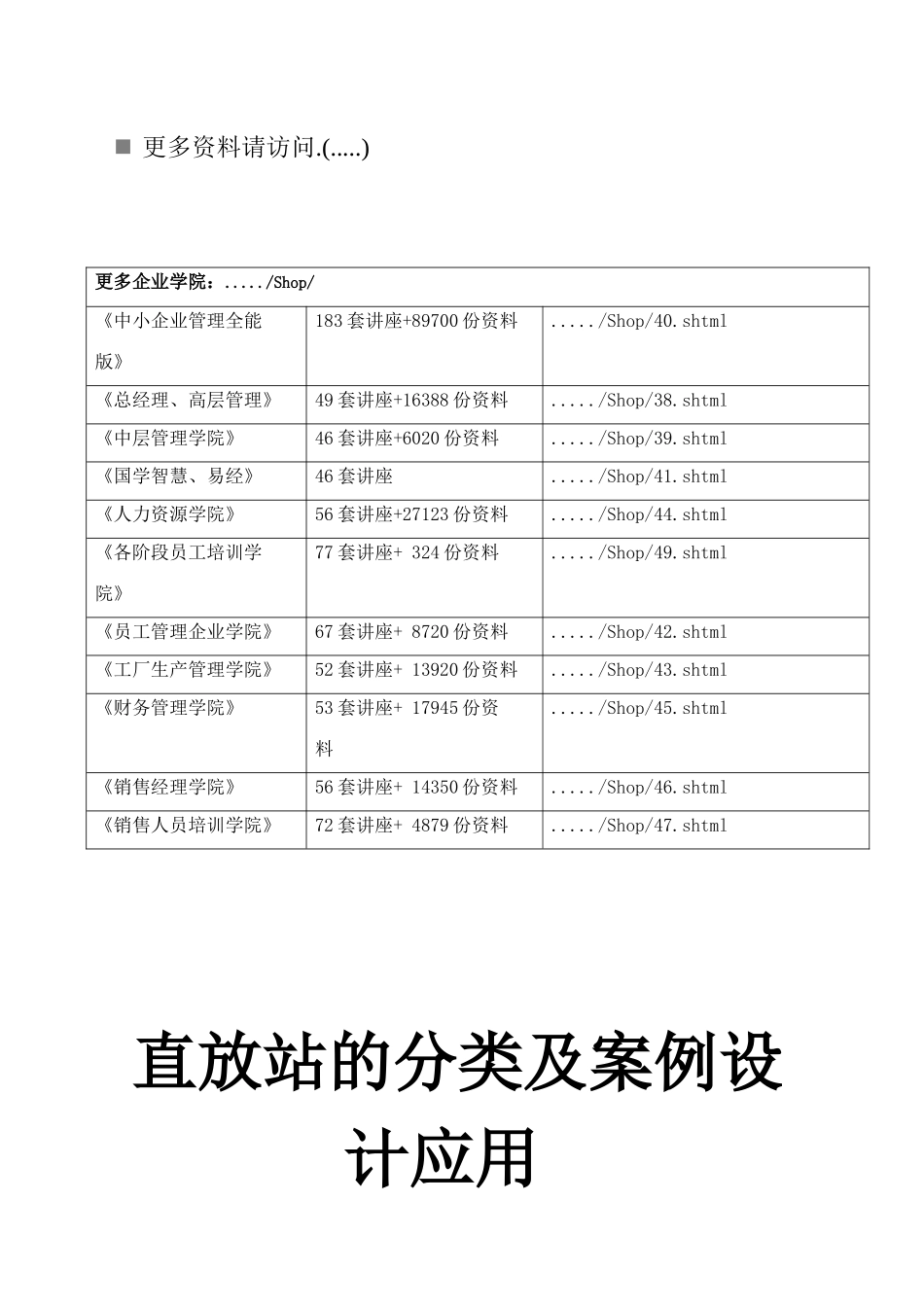

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml直放站的分类及案例设计应用作者：廖树生单位：福建省富通信息产业有限公司2011-9-1摘要：在移动通信飞速发展的时代，直放站（Repeater）作为一种低投资，高回报的通讯辅助覆盖设备，在室内分布，小区覆盖，隧道覆盖，广域覆盖等众多区域有着非常重要的作用，本文简单阐述了直放站的定义、应用场合和直放站的分类，然后通过实际工程案例来详细阐述直放站在通讯领域的应用。关键词：直放站REPEATER室内覆盖室内分布一：直放站简介直放站（Repeater）属于一种放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。其基本功能就是一个射频信号功率增强器。在下行链路中，由施主天线在现有的覆盖区域中获取信号（signal），通过滤波器对带外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到需要覆盖的区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应的基站，从而达到基地站与手机的通讯目的。下面为直放站的结构示意图：二：直放站的作用直放站作为实现“小容量、大覆盖”目标是现在移动通讯当中一种必要的手段，主要是由于使用直放站一是在不增加基站数量的前提下可以保证网络覆盖，提高用户的满意度，二是其造价远远低于具有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。属于终端延伸覆盖的一种，其与基站相比具有结构简单、安装方便、投资较少，维护简单等优点，同时现在随着直放站的发展，直放站具有远程监控等功能，可广泛用于覆盖盲区和弱区，如室内覆盖，电梯，码头，隧道等等，同时可以解决孤岛效应，乒乓效应等许多通讯问题。三：直放站的分类---按传输信号分类：GSM直放站和CDMA直放站;---按安装场所分类：室外型机和室内型机;---按传输带宽分类：宽带直放站和选频直放站;---按传输方式分类：无线直放站、光纤传输直放站和移频传输直放站。四：直放站的实际工程案例应用：在这个工程案例中，通过对武汉体育中心的室内分布系统来详细说明直放站在移动通讯中的应用。一、设计方案概述二、设计思路及方案说明2.1信源及主干线路说明2.2、信源的确定2.3、设计目标说明2.4设计依据2.5设计原则三、设计分析及计算方法3.1、下行链路分析3.1.1、下行场强分析3.1.2、下行外泄电平3.1.3下行载噪比分析3.2上行链路分析3.2.1上行载噪比分析3.2.2上行噪声分析四、安装说明：1．设备和器件的安装2．馈线的布放3．无源器件的连接4．电源线的安装5．地线的连接五、主要设备及器件指标1．干线放大器2．功分器3．耦合器六、路测图(附件一)七、室内分布系统拓扑图八、室内分布系统平面图一、概述武汉体育中心位于武汉经济技术开发区内，南连京珠高速公路，西邻318国道，北接中环线，有多条道路直达武汉三镇及省内外各地区，交通便捷，区位优势明显。该中心占地88万平方米，按规划将建设成为集体育竞技设施、体育康乐设施、体育训练设施、园林景点、休闲、娱乐于一体的综合性、多功能的“中心”。其主要建设内容有：体育场、体育馆、水上运动中心、文化广场、网球中心及健身、休闲、娱乐设施等。武汉体育中心体育馆是可容纳6万名观众的综合性体育场，其照明、音响、监控等设施均按照国际田联、国际足联的最新标准设计，配套硬件设施堪称国内一流水平；而位于体...
