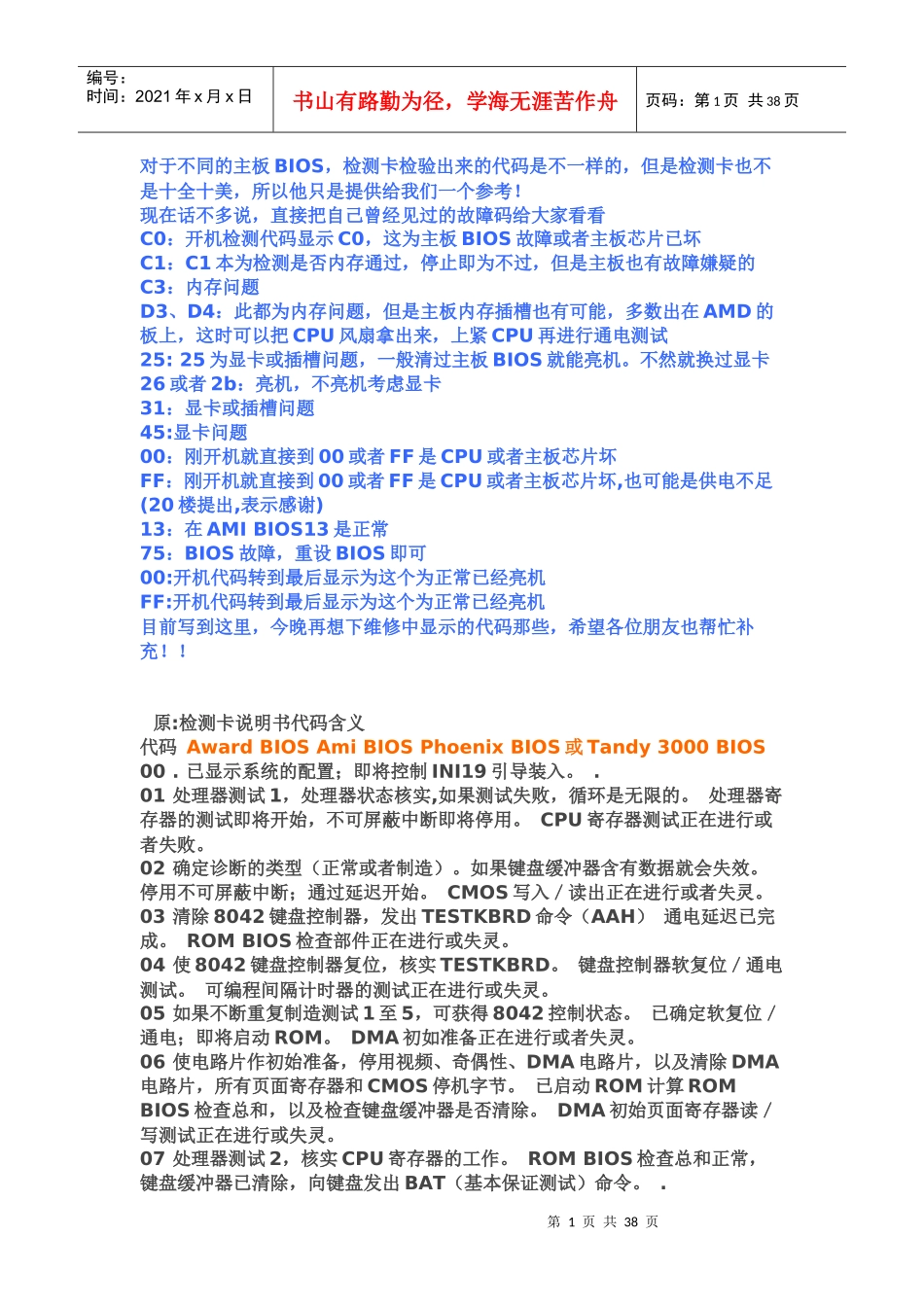

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页对于不同的主板BIOS，检测卡检验出来的代码是不一样的，但是检测卡也不是十全十美，所以他只是提供给我们一个参考！现在话不多说，直接把自己曾经见过的故障码给大家看看C0：开机检测代码显示C0，这为主板BIOS故障或者主板芯片已坏C1：C1本为检测是否内存通过，停止即为不过，但是主板也有故障嫌疑的C3：内存问题D3、D4：此都为内存问题，但是主板内存插槽也有可能，多数出在AMD的板上，这时可以把CPU风扇拿出来，上紧CPU再进行通电测试25:25为显卡或插槽问题，一般清过主板BIOS就能亮机。不然就换过显卡26或者2b：亮机，不亮机考虑显卡31：显卡或插槽问题45:显卡问题00：刚开机就直接到00或者FF是CPU或者主板芯片坏FF：刚开机就直接到00或者FF是CPU或者主板芯片坏,也可能是供电不足(20楼提出,表示感谢)13：在AMIBIOS13是正常75：BIOS故障，重设BIOS即可00:开机代码转到最后显示为这个为正常已经亮机FF:开机代码转到最后显示为这个为正常已经亮机目前写到这里，今晚再想下维修中显示的代码那些，希望各位朋友也帮忙补充！！原:检测卡说明书代码含义代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INI19引导装入。.01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROMBIOS检查部件正在进行或失灵。04使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。05如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA初如准备正在进行或者失灵。06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读／写测试正在进行或失灵。07处理器测试2，核实CPU寄存器的工作。ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。.第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页08使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。RAM更新检验正在进行或失灵。09EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64KRAM测试正在进行。0A使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64KRAM芯片或数据线失灵，移位。0B测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64KRAM奇／偶逻辑失灵。0C测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64KRAN的地址线故障。0D1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64KRAM的奇偶性失灵0E测试CMOS停机字节。CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。0F测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。.10测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64KRAM第0位故障。11测试DMA通道1。CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DKRAM第1位故障。12测试DMA页面寄存器。停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。第一个64DKRAM第2位故障。13测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。第一个64DKRAM第3位故障。14测...
