第8章 汽车安全气囊系统的故障诊断VIP免费

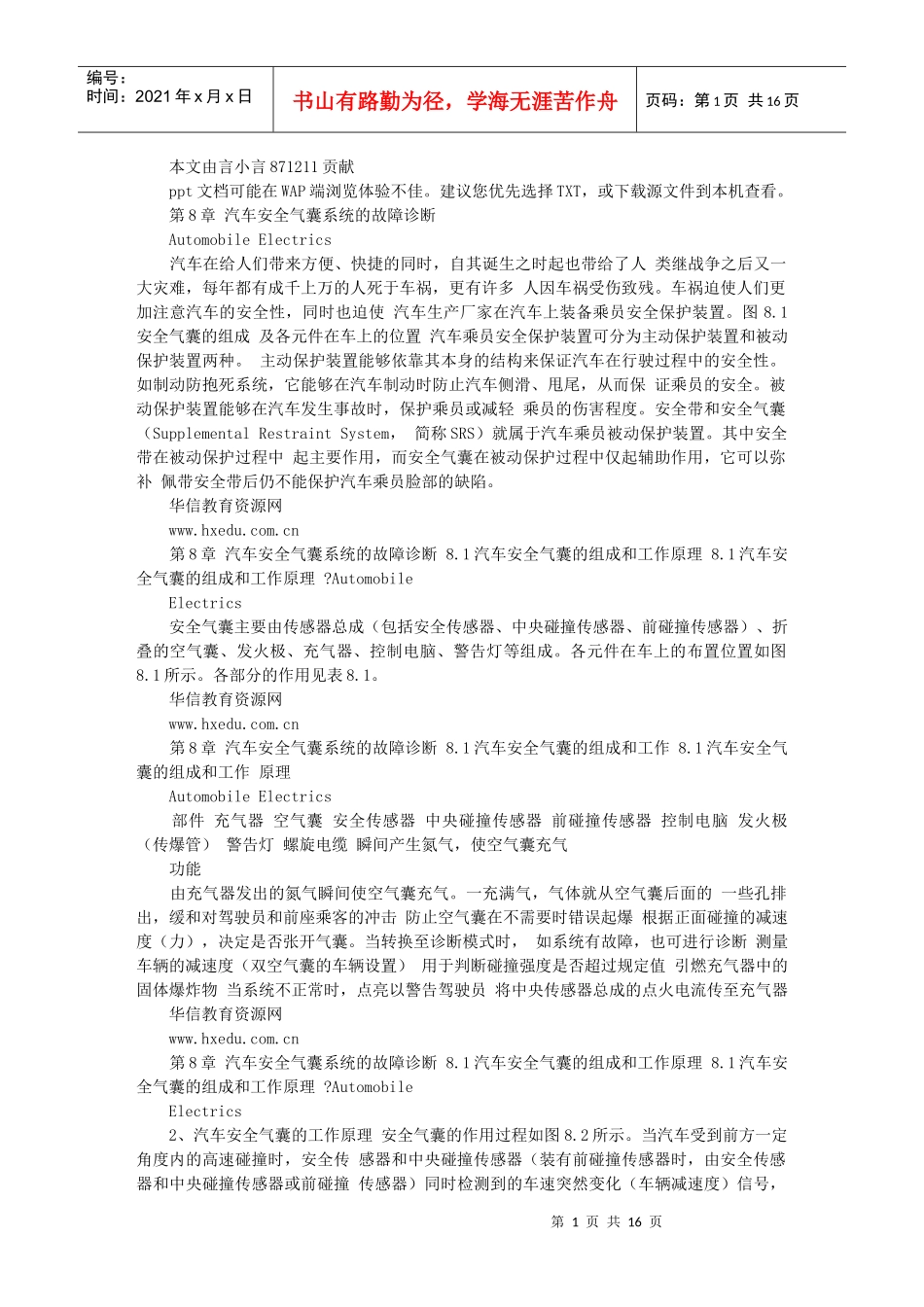

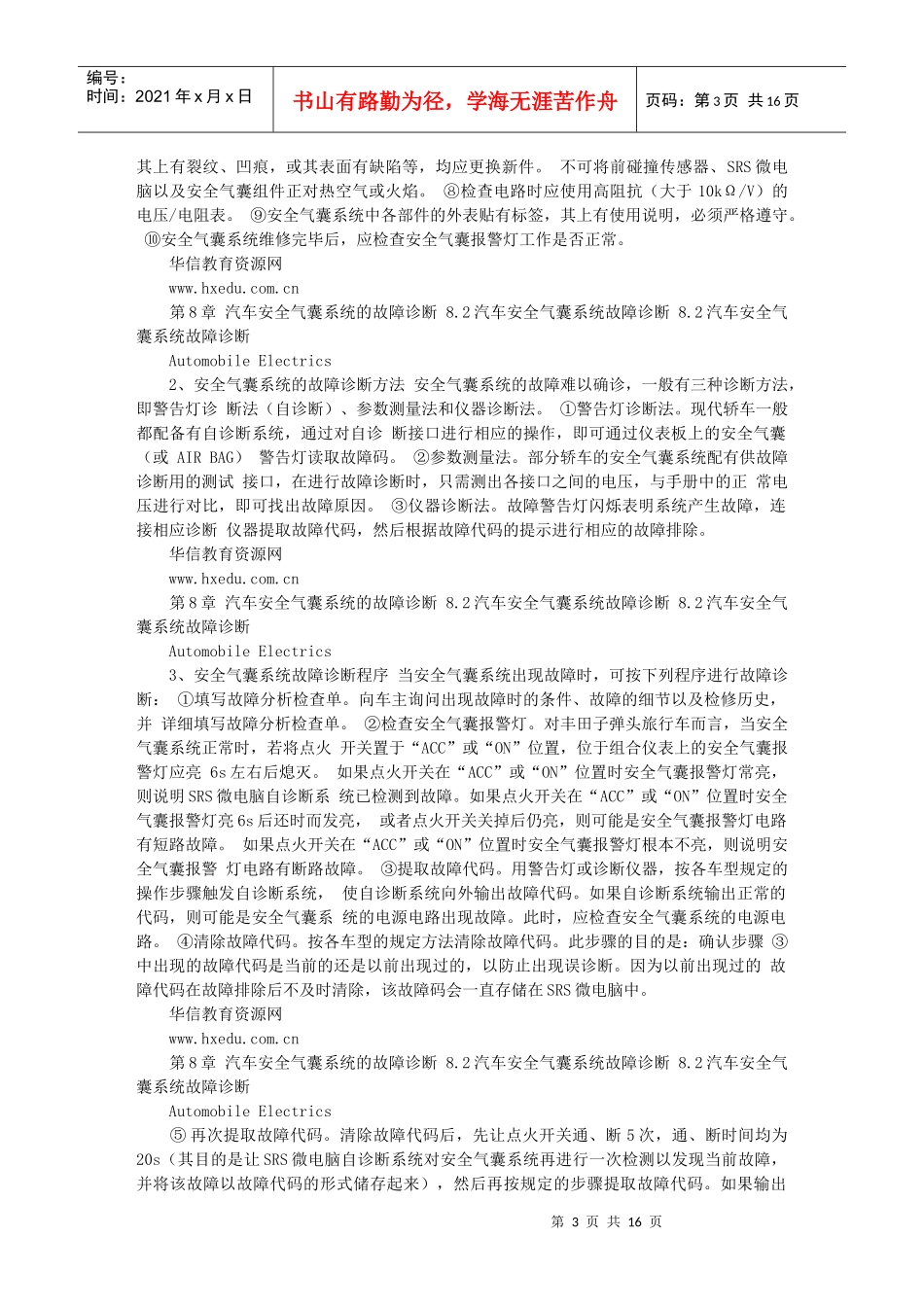

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页本文由言小言871211贡献ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。第8章汽车安全气囊系统的故障诊断AutomobileElectrics汽车在给人们带来方便、快捷的同时，自其诞生之时起也带给了人类继战争之后又一大灾难，每年都有成千上万的人死于车祸，更有许多人因车祸受伤致残。车祸迫使人们更加注意汽车的安全性，同时也迫使汽车生产厂家在汽车上装备乘员安全保护装置。图8.1安全气囊的组成及各元件在车上的位置汽车乘员安全保护装置可分为主动保护装置和被动保护装置两种。主动保护装置能够依靠其本身的结构来保证汽车在行驶过程中的安全性。如制动防抱死系统，它能够在汽车制动时防止汽车侧滑、甩尾，从而保证乘员的安全。被动保护装置能够在汽车发生事故时，保护乘员或减轻乘员的伤害程度。安全带和安全气囊（SupplementalRestraintSystem，简称SRS）就属于汽车乘员被动保护装置。其中安全带在被动保护过程中起主要作用，而安全气囊在被动保护过程中仅起辅助作用，它可以弥补佩带安全带后仍不能保护汽车乘员脸部的缺陷。华信教育资源网www.hxedu.com.cn第8章汽车安全气囊系统的故障诊断8.1汽车安全气囊的组成和工作原理8.1汽车安全气囊的组成和工作原理?AutomobileElectrics安全气囊主要由传感器总成（包括安全传感器、中央碰撞传感器、前碰撞传感器）、折叠的空气囊、发火极、充气器、控制电脑、警告灯等组成。各元件在车上的布置位置如图8.1所示。各部分的作用见表8.1。华信教育资源网www.hxedu.com.cn第8章汽车安全气囊系统的故障诊断8.1汽车安全气囊的组成和工作8.1汽车安全气囊的组成和工作原理AutomobileElectrics部件充气器空气囊安全传感器中央碰撞传感器前碰撞传感器控制电脑发火极（传爆管）警告灯螺旋电缆瞬间产生氮气，使空气囊充气功能由充气器发出的氮气瞬间使空气囊充气。一充满气，气体就从空气囊后面的一些孔排出，缓和对驾驶员和前座乘客的冲击防止空气囊在不需要时错误起爆根据正面碰撞的减速度（力），决定是否张开气囊。当转换至诊断模式时，如系统有故障，也可进行诊断测量车辆的减速度（双空气囊的车辆设置）用于判断碰撞强度是否超过规定值引燃充气器中的固体爆炸物当系统不正常时，点亮以警告驾驶员将中央传感器总成的点火电流传至充气器华信教育资源网www.hxedu.com.cn第8章汽车安全气囊系统的故障诊断8.1汽车安全气囊的组成和工作原理8.1汽车安全气囊的组成和工作原理?AutomobileElectrics2、汽车安全气囊的工作原理安全气囊的作用过程如图8.2所示。当汽车受到前方一定角度内的高速碰撞时，安全传感器和中央碰撞传感器（装有前碰撞传感器时，由安全传感器和中央碰撞传感器或前碰撞传感器）同时检测到的车速突然变化（车辆减速度）信号，第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页在0.01秒之内迅速传递给安全气囊系统的控制电脑。电脑在经过分析确认碰撞强度超过其规定值时，立即引爆安全气囊包内的发火极（即电雷管），使其发生爆炸，这一过程一般只需0.05秒左右。发火极引爆之后，充气器中的固态氮粒(叠氮钠)迅速气化，大量氮气立即吹涨气囊，并在强大的冲击力之下，气囊冲开方向盘上的盖而完全展开。在乘员压向气囊的同时，气囊内部的氮气就会因受压而从气囊上的小孔排出，从而减缓撞击力。如此，缓冲了乘员的冲击，避免了硬碰撞，保护了乘员。如果膨胀的气囊在受乘员压迫时不泄气就会将乘员反弹回去，形成第二次碰撞而造成伤害。华信教育资源网www.hxedu.com.cn第8章汽车安全气囊系统的故障诊断8.2汽车安全气囊系统故障诊断8.2汽车安全气囊系统故障诊断AutomobileElectrics1、安全气囊系统检测注意事项在检修安全气囊系统和安全带预紧装置时，如果不按正确顺序操作，一方面很可能使乘员约束系统在维修过程中意外动作，造成严重事故；也可能使故障不仅不能得以排除，而且还会使安全气囊系统失效，造成在需要乘员约束系统进行保护时它却不起作用。另外还可能使汽车其他系统...
