第二章现代汽车故障诊断设备VIP免费

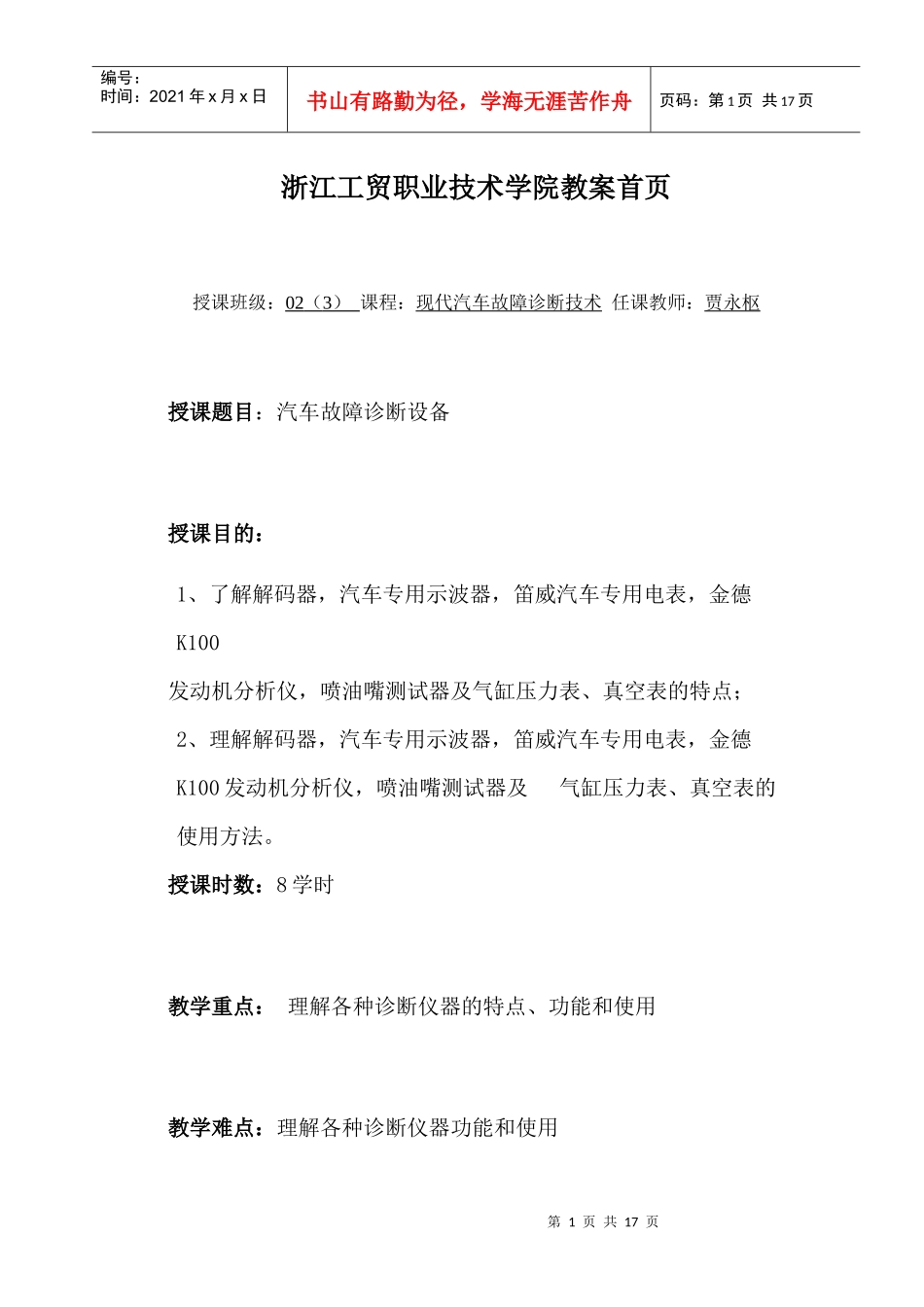

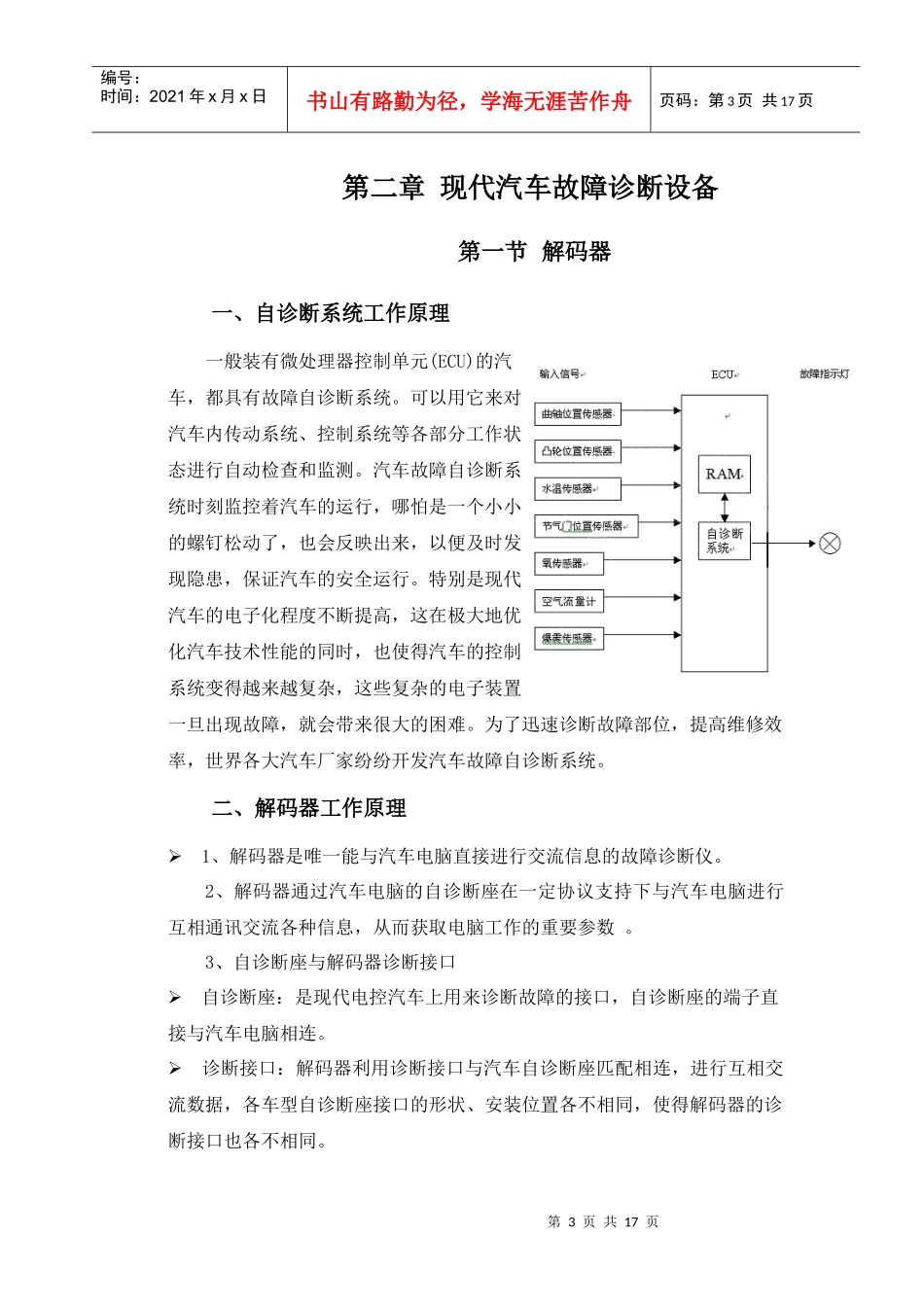

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页浙江工贸职业技术学院教案首页授课班级：02（3）课程：现代汽车故障诊断技术任课教师：贾永枢授课题目：汽车故障诊断设备授课目的：1、了解解码器，汽车专用示波器，笛威汽车专用电表，金德K100发动机分析仪，喷油嘴测试器及气缸压力表、真空表的特点；2、理解解码器，汽车专用示波器，笛威汽车专用电表，金德K100发动机分析仪，喷油嘴测试器及气缸压力表、真空表的使用方法。授课时数：8学时教学重点：理解各种诊断仪器的特点、功能和使用教学难点：理解各种诊断仪器功能和使用第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页教具准备:解码器等诊断设备计划授课时间2004年月日编写教案时间2004年月日第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页第二章现代汽车故障诊断设备第一节解码器一、自诊断系统工作原理一般装有微处理器控制单元(ECU)的汽车，都具有故障自诊断系统。可以用它来对汽车内传动系统、控制系统等各部分工作状态进行自动检查和监测。汽车故障自诊断系统时刻监控着汽车的运行，哪怕是一个小小的螺钉松动了，也会反映出来，以便及时发现隐患，保证汽车的安全运行。特别是现代汽车的电子化程度不断提高，这在极大地优化汽车技术性能的同时，也使得汽车的控制系统变得越来越复杂，这些复杂的电子装置一旦出现故障，就会带来很大的困难。为了迅速诊断故障部位，提高维修效率，世界各大汽车厂家纷纷开发汽车故障自诊断系统。二、解码器工作原理1、解码器是唯一能与汽车电脑直接进行交流信息的故障诊断仪。2、解码器通过汽车电脑的自诊断座在一定协议支持下与汽车电脑进行互相通讯交流各种信息，从而获取电脑工作的重要参数。3、自诊断座与解码器诊断接口自诊断座：是现代电控汽车上用来诊断故障的接口，自诊断座的端子直接与汽车电脑相连。诊断接口：解码器利用诊断接口与汽车自诊断座匹配相连，进行互相交流数据，各车型自诊断座接口的形状、安装位置各不相同，使得解码器的诊断接口也各不相同。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页三、解码器主要功能1、方便而可靠读取故障码仪器读取：连接好就可以按照提示自动读取。传统读取：利用仪表板故障指示灯。2、清除故障码解码器清除：通过仪器方便操作就可以。传统清除：断蓄电池电源。3、读取动态数据流解码器通过与汽车电脑交流通讯，可以随时取得电脑内部运行的重要参数，我们把电脑传送来的一系列参数称为数据流。数据流的长度与数目，因生产厂家、年份、型号、发动机、燃油系统、点火方式、排放净化设备和在解码器上选定的数据列的不同而不同。4、元件动作测试解码器通过汽车电脑直接发出指令向汽车的执行器（线圈元件，如各种电磁阀、喷油器等）开始动作，我们通过判断元件响应动作情况，可以判断元件是否工作正常。响应动作:声音、运行快慢等如没有相应的响应动作就说明该元件或回路有问题。5、其他辅助功能：防盗、基本设定。四、解码器的优缺点1、优点使用方便，数据可靠准确。可以直接与汽车电脑互相交流信息。利用解码器可以得到一些强大的诊断功能：行车数据纪录、配钥匙、基本设定。2、缺点需要定期升级，维护费用高。在检查机械部分故障时，解码器就很难发挥作用。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页当汽车无法解码器交流信息时，解码器就没用了。解码器可能会显示错误的信息。数据信息并不总是很可靠。利用解码器进行检查时，很容易出现对DTC故障码的不理解或误解。在检查非PCM控制部分的故障时，解码器并不是很有用。当汽车无法提供数据或数据无法取出时，解码器就无法发挥作用。五、解码器产品1、通用解码器通用性：能做不同车型价格相对低功能简单：主要是故障码、数据流主要产品：K8、电眼睛、修车王、红盒子、OB912、专用解码器专用性：...
