第九章地下施工的辅助工作VIP免费

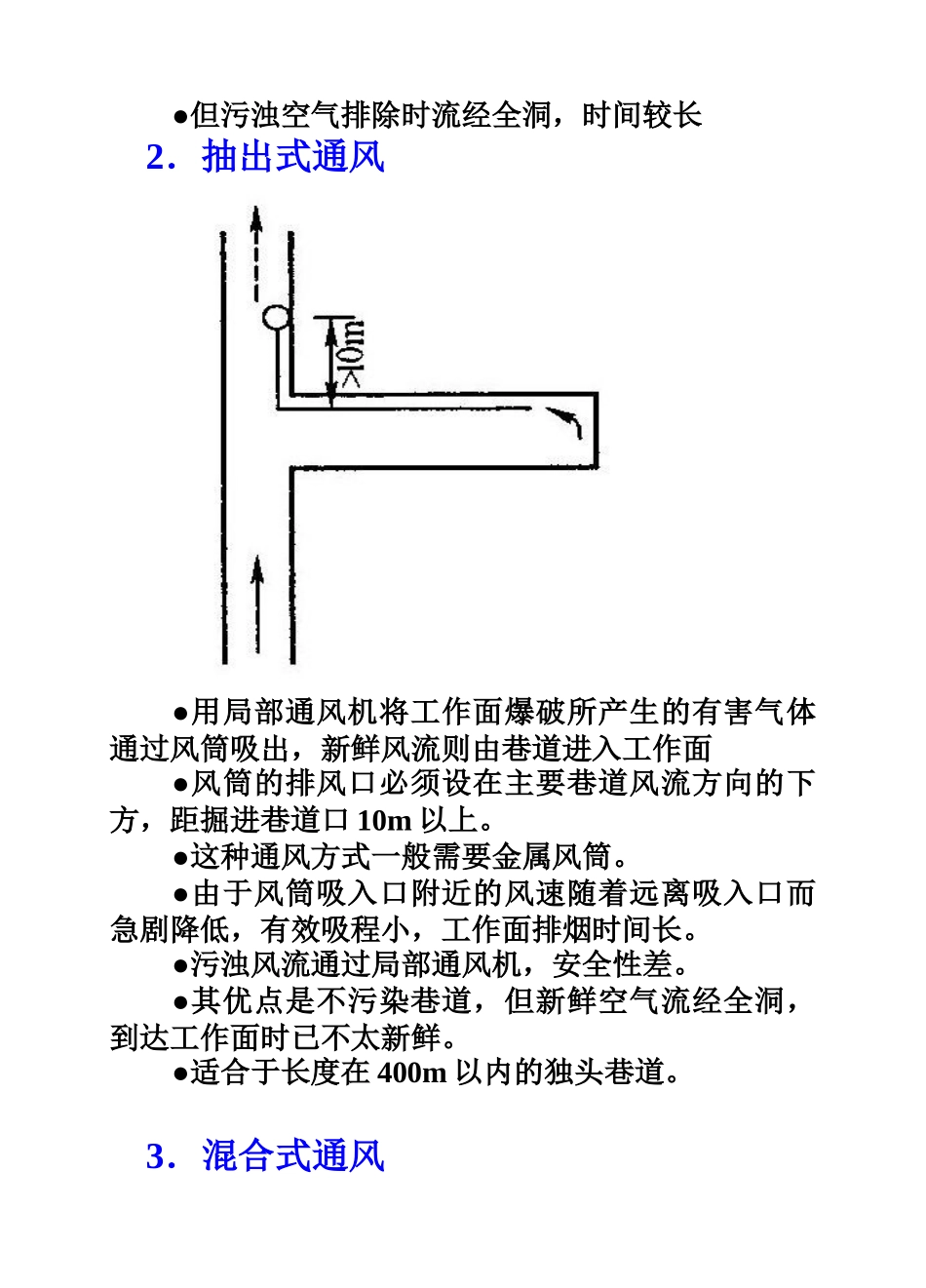

第十章地下施工的辅助工作基本作业：钻眼爆破、出碴、支护、衬砌辅助工作：通风防尘、压气供应、施工排水、提升运输、供水、供电、照明、信号、通讯等。第一节施工通风工作一、施工通风的目的（1）冲淡与排出有害气体有害气体：CO、SO2、N02等。有害气体的容许浓度规定：CO为30mg/m3，SO2为15mg/m3，NO2为5mg/m3，（2）供给新鲜空气保持空气流通、新鲜，O2含量不低于20％。（3）降低粉尘浓度粉尘中游离SiO2对人体危害很大，长期吸人易患矽肺病。要求含有10％以上游离SiO2的粉尘应控制在2mg/m3以下（4）降低地下空间内温度作业地点空气温度不能超过26℃。二、施工通风方式采用机械通风。独头掘进，属于局部通风，通常使用局部通风机进行通风。通风方式：按风管形式：风筒式、巷道式、风墙式按通风机的工作方式：压入式抽出式混合式（一）风筒(管)通风1．压入式通风●局部通风机必须安装在由新鲜风流通过的巷道内。隧道施工时，由于洞口直通外界，扇风机可安置在洞口外一定距离。●风筒出风口距工作面的距离一般≤10m为宜。●压入式通风可采用胶质柔性风筒，单机可使用于100m～400m内的独头道，多机串连可使用于400m～800m的独头巷道●能较快排除工作面的污浊空气，拆装简单●但污浊空气排除时流经全洞，时间较长2．抽出式通风●用局部通风机将工作面爆破所产生的有害气体通过风筒吸出，新鲜风流则由巷道进入工作面●风筒的排风口必须设在主要巷道风流方向的下方，距掘进巷道口10m以上。●这种通风方式一般需要金属风筒。●由于风筒吸入口附近的风速随着远离吸入口而急剧降低，有效吸程小，工作面排烟时间长。●污浊风流通过局部通风机，安全性差。●其优点是不污染巷道，但新鲜空气流经全洞，到达工作面时已不太新鲜。●适合于长度在400m以内的独头巷道。3．混合式通风●压入式和抽出式联合应用，具有以上二者的优点●适合长度800m~1500m左右的独头巷道●抽出、压入风口的布置最小要错开30m●以抽为主，以压为辅。抽出风机能力要大于压入式风机20％～30％（二）巷道式通风通过最前面的横洞使正洞和平行巷道组成一个风流循环系统，在平行巷道口附近安装通风机，将污浊空气由平行巷道抽出，新鲜空气由正洞流入，形成循环风流。特点：通风阻力小，风量较大，长隧道施工比较有效（三）风墙式通风适用于隧道较长，一般风管式通风难以解决，又无平行导坑可利用的隧道施工。它利用隧道成洞部分空间，用砖砌或木板隔出一条风道，以缩短风管长度，增大通风量。三、风量与风压计算1．风量计算（1）按洞内同时工作的最多人数计算q1=knq/60m3/s式中k——风量备用系数，1.1～1.25n——洞内同时工作最多人数；Q——每人每分钟所需新鲜空气，隧道取q=3m3／人·min矿山取q=4m3／人·min（2）按冲淡因爆破产生的有害气体计算CO对人体危害最大，以CO为衡量标准，将其他有害气体都换算为CO再进行计算，一般1ks炸药爆炸后产生的有害气体换算成CO按40L计。则爆破后稀释CO至允许最高浓度的风量为：q2=Ab12tm3/s式中q2——爆破后稀释有害气体所需风量；A———次爆破的炸药量，kg；b——1kg炸药爆炸时产生的有害气体折合成CO体积，40L；t——通风时间，s。一般20~30min。——————————补充：另外，还可按一次爆破炸药量计算：压入式：q2=7.8t3√AS2L2m3／min抽出式：q2=18t√AS(A/5+15)m3／min混合式：q压＝7.8t3√AS2Lx2q抽＝（1.2～1.3）q压式中，A——一次爆破的炸药量，kg；S——巷道的净断面积，m2；t——通风时间，20～30min；L——巷道长度或巷道临界长度，m；Lx——抽出式风筒吸风口到工作面的距离，m；临界长度：从工作面到炮烟被稀释到容许浓度处的巷道距离：L＝400A/S3）按最小风速验算风量：q3≥ｖminSmaxm3／s式中q3——工作面最小风速所需风量；vmin——保证洞内稳定风流的最小风速，全断面开挖时为0.15m／s，导坑开挖时为0.25m／s；Smax——开挖最大断面积，m2。按上述q1、q2、q3三种情况计算后，取其中最大者为计算风量qj，四、风机选择1.要求通风机提供的风量计算Q=Pqjm3／s；式中，P——管道漏风系数。与风管直径、总长、接头质量、风压、风管材料等因素有关其值可在有关技术手册...
