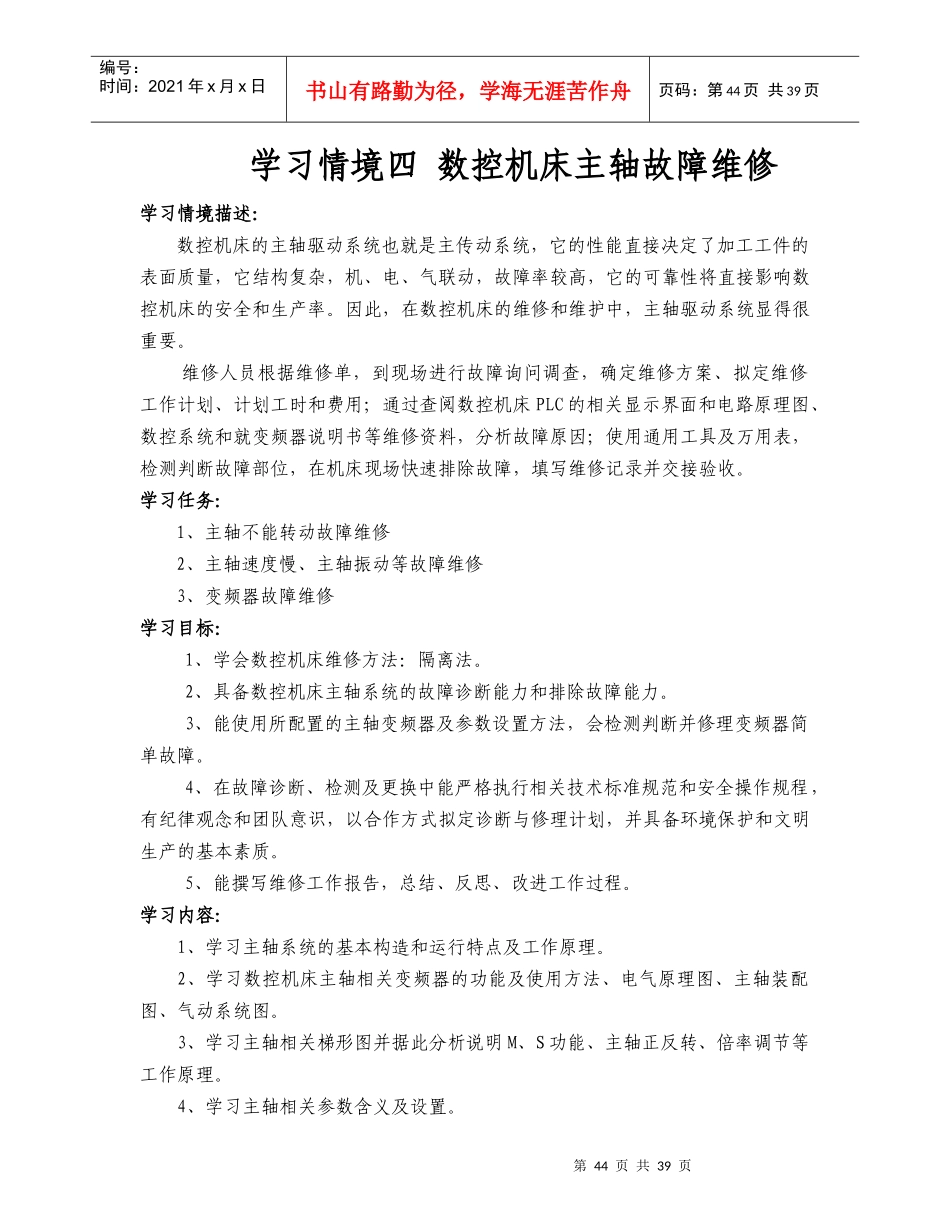

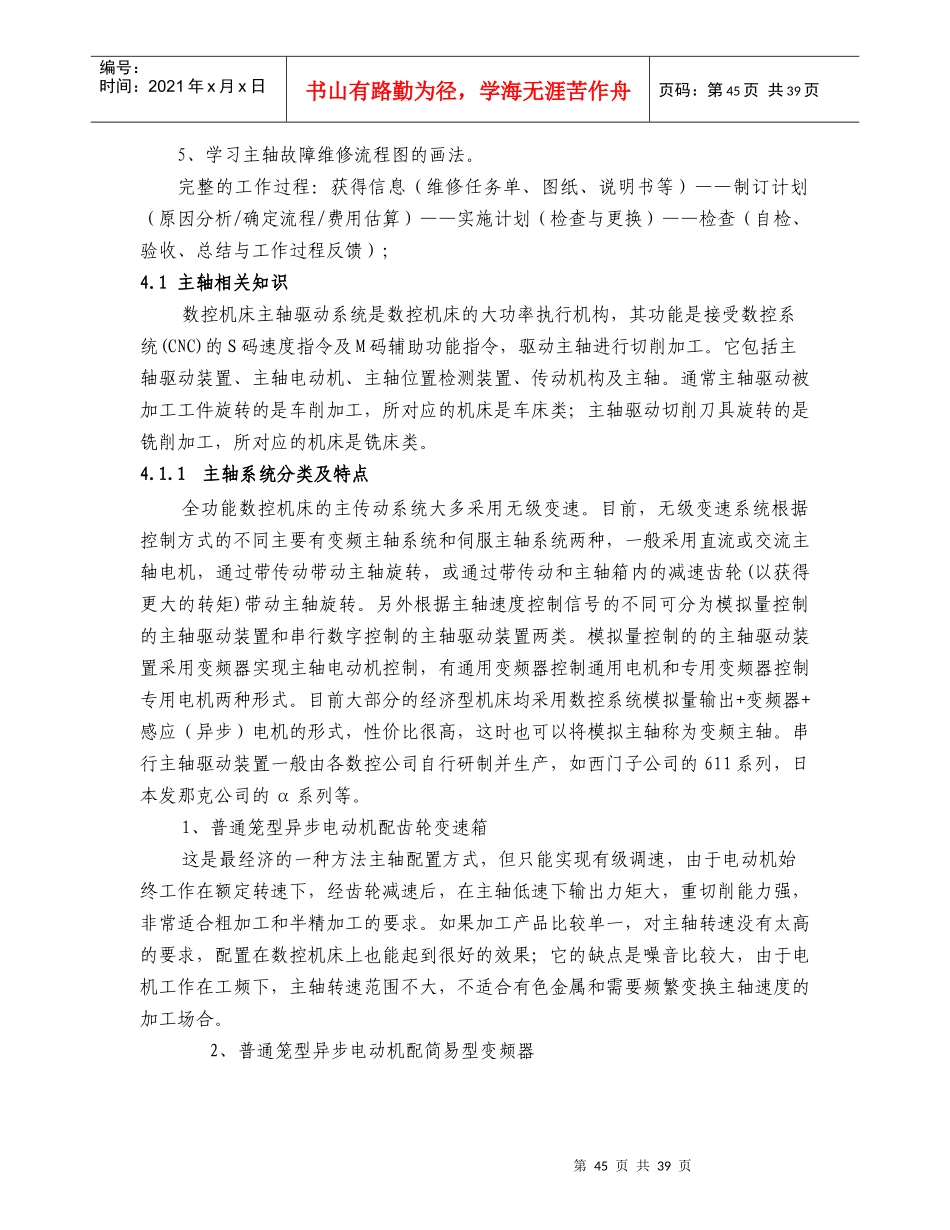

第44页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共39页学习情境四数控机床主轴故障维修学习情境描述：数控机床的主轴驱动系统也就是主传动系统，它的性能直接决定了加工工件的表面质量，它结构复杂，机、电、气联动，故障率较高，它的可靠性将直接影响数控机床的安全和生产率。因此，在数控机床的维修和维护中，主轴驱动系统显得很重要。维修人员根据维修单，到现场进行故障询问调查，确定维修方案、拟定维修工作计划、计划工时和费用；通过查阅数控机床PLC的相关显示界面和电路原理图、数控系统和就变频器说明书等维修资料，分析故障原因；使用通用工具及万用表，检测判断故障部位，在机床现场快速排除故障，填写维修记录并交接验收。学习任务：1、主轴不能转动故障维修2、主轴速度慢、主轴振动等故障维修3、变频器故障维修学习目标：1、学会数控机床维修方法：隔离法。2、具备数控机床主轴系统的故障诊断能力和排除故障能力。3、能使用所配置的主轴变频器及参数设置方法，会检测判断并修理变频器简单故障。4、在故障诊断、检测及更换中能严格执行相关技术标准规范和安全操作规程，有纪律观念和团队意识，以合作方式拟定诊断与修理计划，并具备环境保护和文明生产的基本素质。5、能撰写维修工作报告，总结、反思、改进工作过程。学习内容：1、学习主轴系统的基本构造和运行特点及工作原理。2、学习数控机床主轴相关变频器的功能及使用方法、电气原理图、主轴装配图、气动系统图。3、学习主轴相关梯形图并据此分析说明M、S功能、主轴正反转、倍率调节等工作原理。4、学习主轴相关参数含义及设置。第45页共39页第44页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共39页5、学习主轴故障维修流程图的画法。完整的工作过程：获得信息（维修任务单、图纸、说明书等）——制订计划（原因分析/确定流程/费用估算）——实施计划（检查与更换）——检查（自检、验收、总结与工作过程反馈）；4.1主轴相关知识数控机床主轴驱动系统是数控机床的大功率执行机构，其功能是接受数控系统(CNC)的S码速度指令及M码辅助功能指令，驱动主轴进行切削加工。它包括主轴驱动装置、主轴电动机、主轴位置检测装置、传动机构及主轴。通常主轴驱动被加工工件旋转的是车削加工，所对应的机床是车床类；主轴驱动切削刀具旋转的是铣削加工，所对应的机床是铣床类。4.1.1主轴系统分类及特点全功能数控机床的主传动系统大多采用无级变速。目前，无级变速系统根据控制方式的不同主要有变频主轴系统和伺服主轴系统两种，一般采用直流或交流主轴电机，通过带传动带动主轴旋转，或通过带传动和主轴箱内的减速齿轮(以获得更大的转矩)带动主轴旋转。另外根据主轴速度控制信号的不同可分为模拟量控制的主轴驱动装置和串行数字控制的主轴驱动装置两类。模拟量控制的的主轴驱动装置采用变频器实现主轴电动机控制，有通用变频器控制通用电机和专用变频器控制专用电机两种形式。目前大部分的经济型机床均采用数控系统模拟量输出+变频器+感应（异步）电机的形式，性价比很高，这时也可以将模拟主轴称为变频主轴。串行主轴驱动装置一般由各数控公司自行研制并生产，如西门子公司的611系列，日本发那克公司的α系列等。1、普通笼型异步电动机配齿轮变速箱这是最经济的一种方法主轴配置方式，但只能实现有级调速，由于电动机始终工作在额定转速下，经齿轮减速后，在主轴低速下输出力矩大，重切削能力强，非常适合粗加工和半精加工的要求。如果加工产品比较单一，对主轴转速没有太高的要求，配置在数控机床上也能起到很好的效果；它的缺点是噪音比较大，由于电机工作在工频下，主轴转速范围不大，不适合有色金属和需要频繁变换主轴速度的加工场合。2、普通笼型异步电动机配简易型变频器第46页共39页第45页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共39页可以实现主轴的无级调速，主轴电动机只有工作在约500转/分钟以上才能有比较满意的力矩输出，否则，特别是车床很容易出现堵转的情况，一般会采用两挡齿轮或皮带变速，但主轴仍然...
