第一章汽车发动机的工作原理及总体构造VIP免费

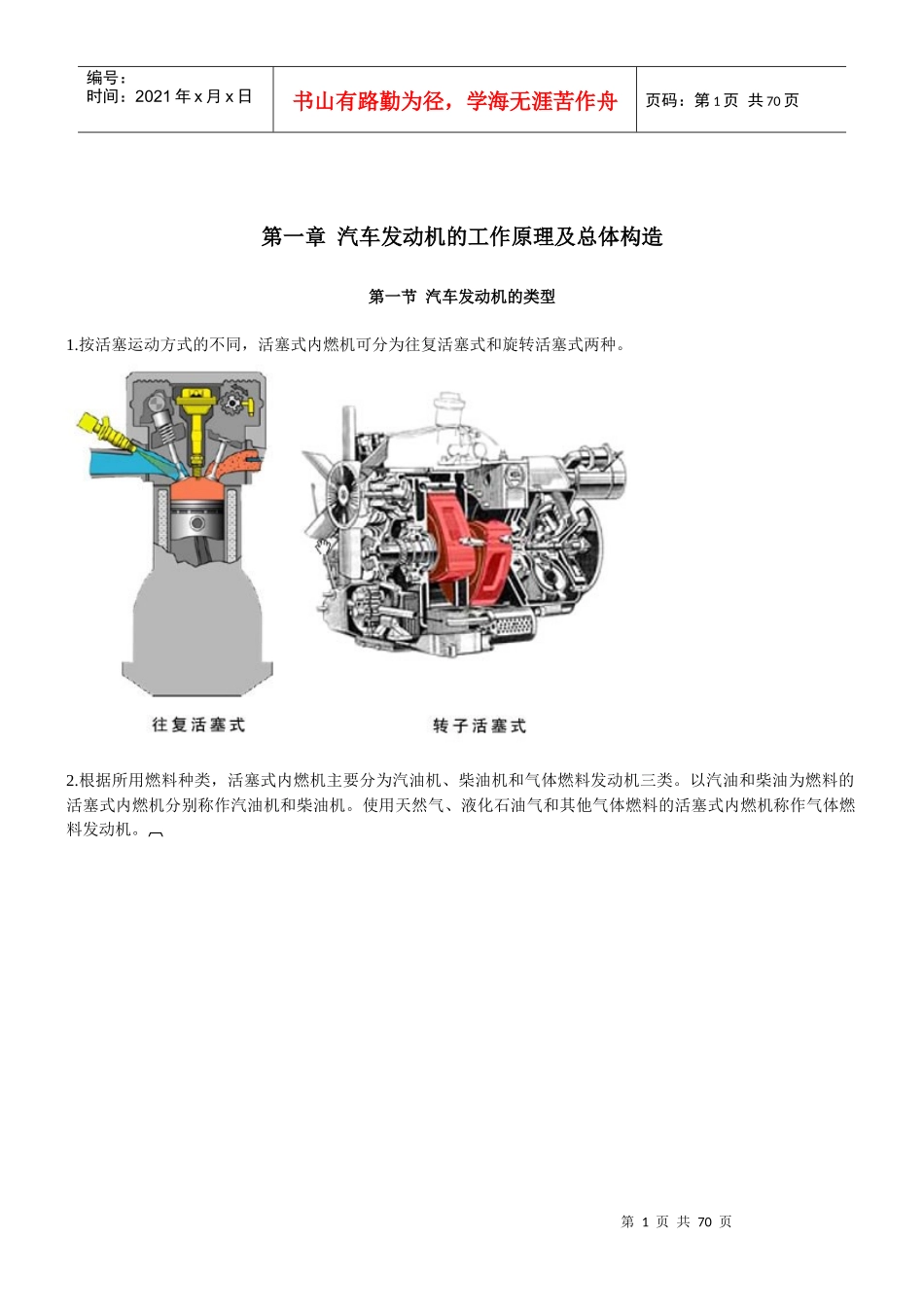

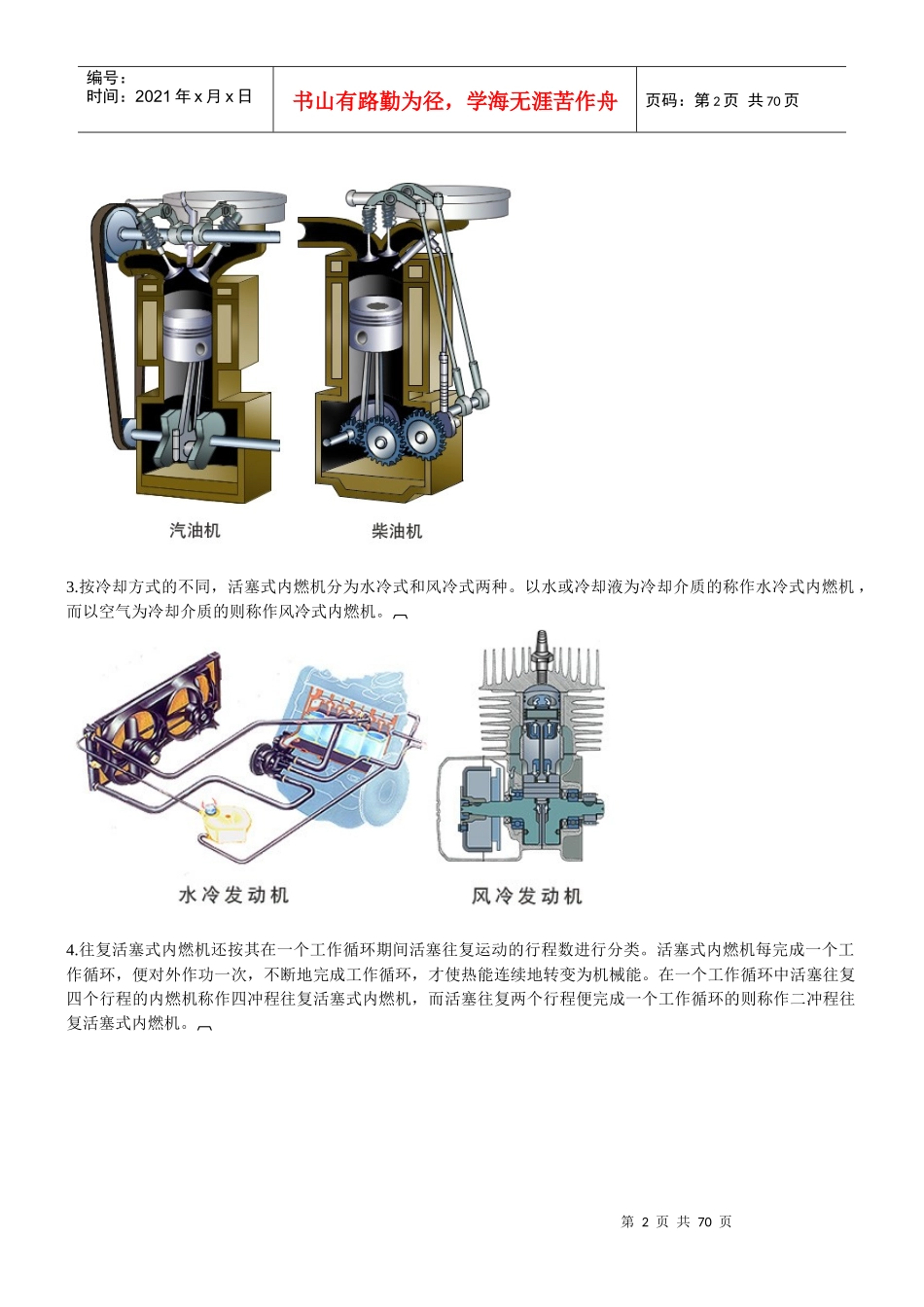

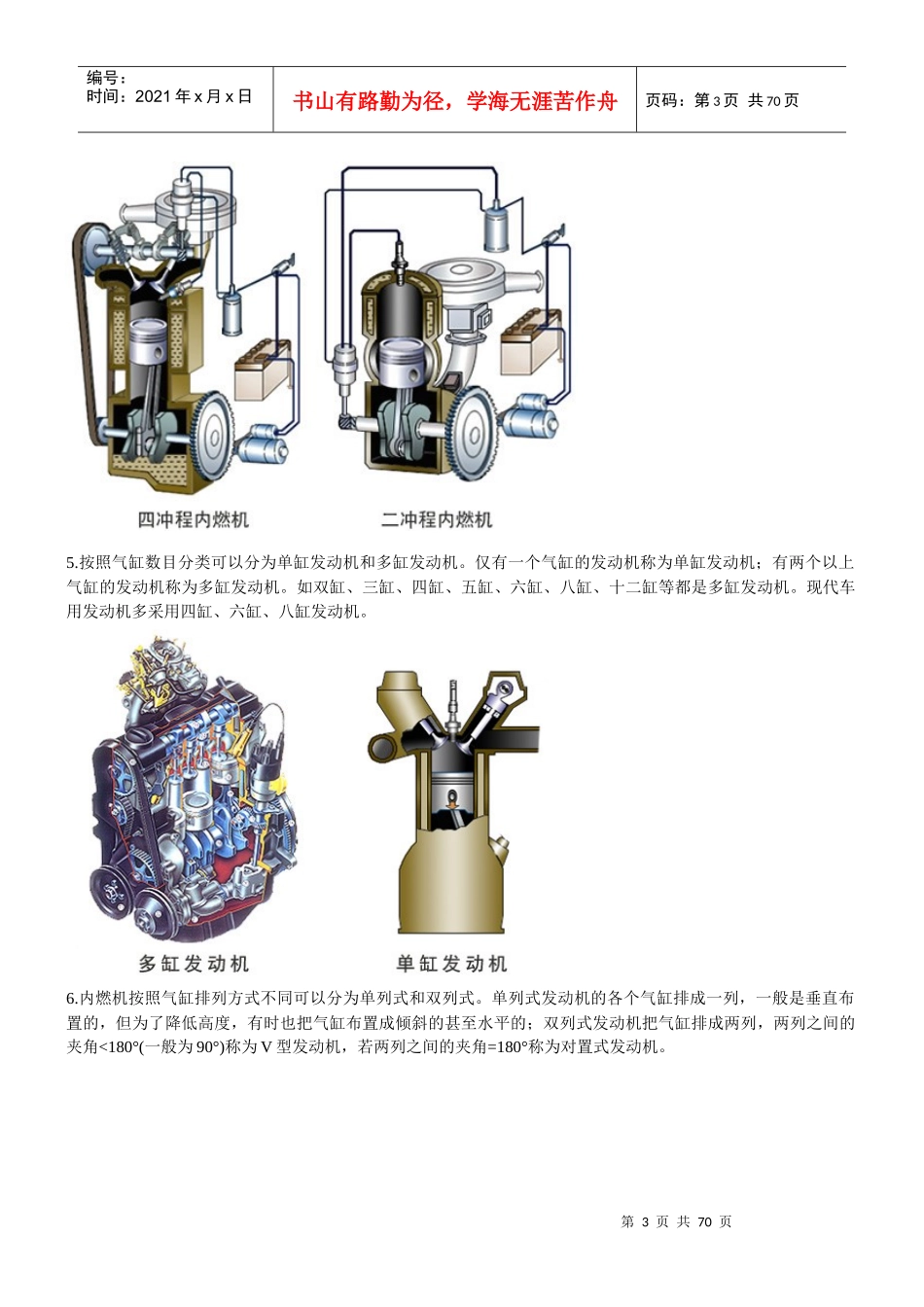

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页第一章汽车发动机的工作原理及总体构造第一节汽车发动机的类型1.按活塞运动方式的不同，活塞式内燃机可分为往复活塞式和旋转活塞式两种。2.根据所用燃料种类，活塞式内燃机主要分为汽油机、柴油机和气体燃料发动机三类。以汽油和柴油为燃料的活塞式内燃机分别称作汽油机和柴油机。使用天然气、液化石油气和其他气体燃料的活塞式内燃机称作气体燃料发动机。第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页3.按冷却方式的不同，活塞式内燃机分为水冷式和风冷式两种。以水或冷却液为冷却介质的称作水冷式内燃机，而以空气为冷却介质的则称作风冷式内燃机。4.往复活塞式内燃机还按其在一个工作循环期间活塞往复运动的行程数进行分类。活塞式内燃机每完成一个工作循环，便对外作功一次，不断地完成工作循环，才使热能连续地转变为机械能。在一个工作循环中活塞往复四个行程的内燃机称作四冲程往复活塞式内燃机，而活塞往复两个行程便完成一个工作循环的则称作二冲程往复活塞式内燃机。第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页5.按照气缸数目分类可以分为单缸发动机和多缸发动机。仅有一个气缸的发动机称为单缸发动机；有两个以上气缸的发动机称为多缸发动机。如双缸、三缸、四缸、五缸、六缸、八缸、十二缸等都是多缸发动机。现代车用发动机多采用四缸、六缸、八缸发动机。6.内燃机按照气缸排列方式不同可以分为单列式和双列式。单列式发动机的各个气缸排成一列，一般是垂直布置的，但为了降低高度，有时也把气缸布置成倾斜的甚至水平的；双列式发动机把气缸排成两列，两列之间的夹角<180°(一般为90°)称为V型发动机，若两列之间的夹角=180°称为对置式发动机。第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页7.按进气状态不同，活塞式内燃机还可分为增压和非增压两类。若进气是在接近大气状态下进行的，则为非增压内燃机或自然吸气式内燃机；若利用增压器将进气压力增高，进气密度增大，则为增压内燃机。增压可以提高内燃机功率。目前，应用最广、数量最多的汽车发动机为水冷、四冲程往复活塞式内燃机，其中汽油机用于轿车和轻型客、货车上，而大客车和中、重型货车发动机多为柴油机。少数轿车和轻型客、货车发动机也有用柴油机的。以风冷或二冲程活塞式内燃机为动力的汽车为数不多。特别是从20世纪80年代起，在世界范围内，就不再有以二冲程活塞式内燃机为动力的轿车了。第二节往复活塞式内燃机的基本结构及基本术语一、基本结构第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页往复活塞式内燃机的工作腔称作气缸，气缸内表面为圆柱形。在气缸内作往复运动的活塞通过活塞销与连杆的一端铰接，连杆的另一端则与曲轴相连，构成曲柄连杆机构。因此，当活塞在气缸内作往复运动时，连杆便推动曲轴旋转，或者相反。同时，工作腔的容积也在不断的由最小变到最大，再由最大变到最小，如此循环不已。气缸的顶端用气缸盖封闭。在气缸盖上装有进气门和排气门，进、排气门是头朝下尾朝上倒挂在气缸顶端的。通过进、排气门的开闭实现向气缸内充气和向气缸外排气。进、排气门的开闭由凸轮轴控制。凸轮轴由曲轴通过齿形带或齿轮或链条驱动。进、排气门和凸轮轴以及其他一些零件共同组成配气机构。通常称这种结构形式的配气机构为顶置气门配气机构。现代汽车内燃机无一例外地都采用顶置气门配气机构。构成气缸的零件称作气缸体，支承曲轴的零件称作曲轴箱，气缸体与曲轴箱的连铸体称作机体。二、基本术语1.工作循环活塞式内燃机的工作循环是由进气、压缩、作功和排气等四个工作过程组成的封闭过程。周而复始地进行这些过程，内燃机才能持续地作功。2.上、下止点活塞顶离曲轴回转中心最远处为上止点；活塞顶离曲轴回转中心最近处为下止点。在上、下止点处，活塞的运动速度为零。3.活...
