第十四章施工总平面管理方案VIP免费

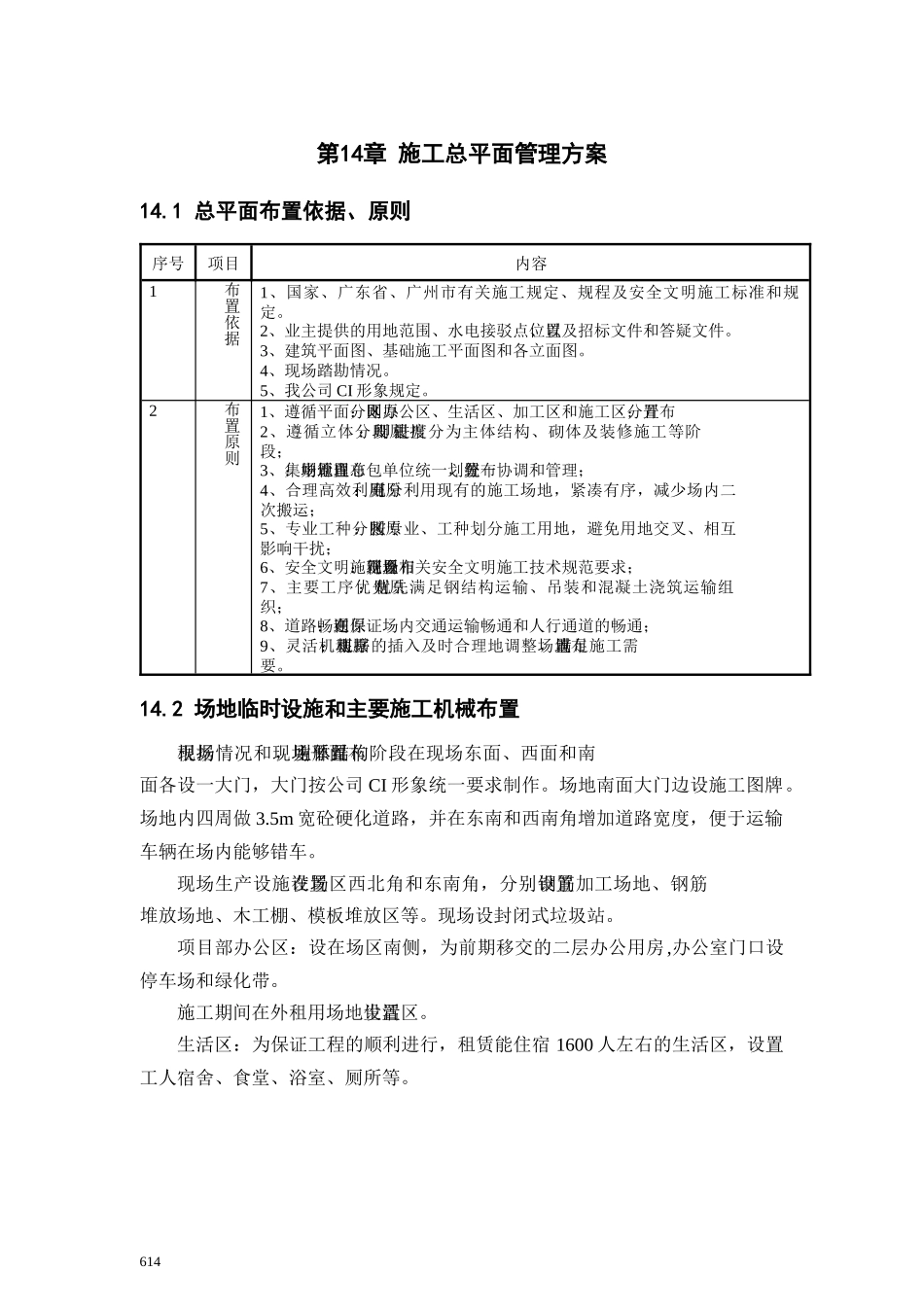

第14章施工总平面管理方案14.1总平面布置依据、原则序号项目内容1布置依据1、国家、广东省、广州市有关施工规定、规程及安全文明施工标准和规定。2、业主提供的用地范围、水电接驳点位置、以及招标文件和答疑文件。3、建筑平面图、基础施工平面图和各立面图。4、现场踏勘情况。5、我公司CI形象规定。2布置原则1、遵循平面分区原则：即办公区、生活区、加工区和施工区分开布置；2、遵循立体分段原则：即根据进度分为主体结构、砌体及装修施工等阶段；3、集中管理布置原则：场地由总包单位统一划分布置，统一协调和管理；4、合理高效利用原则：充分利用现有的施工场地，紧凑有序，减少场内二次搬运；5、专业工种分区原则：按专业、工种划分施工用地，避免用地交叉、相互影响干扰；6、安全文明施工原则：现场布置符合相关安全文明施工技术规范要求；7、主要工序优先原则：优先满足钢结构运输、吊装和混凝土浇筑运输组织；8、道路畅通原则：在保证场内交通运输畅通和人行通道的畅通；9、灵活机动原则：根据工序的插入及时合理地调整场地布置，满足施工需要。14.2场地临时设施和主要施工机械布置根据现场情况和现场平面布置原则，主体结构阶段在现场东面、西面和南面各设一大门，大门按公司CI形象统一要求制作。场地南面大门边设施工图牌。场地内四周做3.5m宽砼硬化道路，并在东南和西南角增加道路宽度，便于运输车辆在场内能够错车。现场生产设施设置在场区西北角和东南角，分别设置钢筋加工场地、钢筋堆放场地、木工棚、模板堆放区等。现场设封闭式垃圾站。项目部办公区：设在场区南侧，为前期移交的二层办公用房,办公室门口设停车场和绿化带。施工期间在外租用场地设置生活区。生活区：为保证工程的顺利进行，租赁能住宿1600人左右的生活区，设置工人宿舍、食堂、浴室、厕所等。614详见临建设施一览表：序号名称面积1办公室（双层）2100m22职工宿舍（双层）3710m23职工食堂200m24男冲凉房200m25女冲量房50m26男厕所200m27女厕所50m214.3临水设计及布置1)本工程现场临时给水系统包括生产、办公和消防用水。从业主指定的施工现场北侧市政水源接用水管至办公区和各施工用水点，并按有关要求报装和安装水表。管道布置及管道选型要以施工用水量计算为依据，合理进行选择。2)现场临时供水量及管径计算(1)工程用水量q1采用公式q1=K1∑（Q1N1K2/8×3600）计算，取用水量最大的底板混凝土浇注阶段进行计算。K1—未预计的施工用水系数，取1.05；Q1—每班计划完成工程量，按每班浇筑400m3混凝土；N1—施工用水定额，混凝土采用商品混凝土，仅考虑混凝土自然养护，耗水量取400L；K2—现场施工用水不均衡系数，取1.5；工程用水量q1=1.05×400×400×1.5/8×3600=8.75L/s。(2)施工机械用水量q2采用公式q2=K1∑Q2N2K3/8×3600计算：K1—未预计施工用水系数，取1.10；Q2—同一种机械台数，取主要用水机械，试压泵2台；N2—施工机械台班用水定额，试压泵取8×300L；K3—施工机械用水不均衡系数，取1.05；施工机械用水量q2=1.10×2×8×300×1.05/（8×3600）=0.19L/s(3)办公及施工人员用水量q4采用公式q4=P2N4K5/24×3600计算：P2—办公及施工人数，取1200人；N4—昼夜全部用水定额，耗水量30L/人；K5—办公及施工人员用水不均衡系数，取2.0；用水量q4=1200×30×2/24×3600=0.83L/s。615(4)消防用水量q5计算，本工程施工场地面积小于5ha，故q5取10L/s。施工现场总用水量Q计算，因q1+q3+q4＜q5故Q=q5×1.1=11L/sd=√4Q/πν1000d—配水管直径（m）；ν—管网中水流速度（m/s），取1.5m/s；d=√4×11/π×1.5×1000=0.097m，选取管径为100mm。现场提供的直径100mm的供水干管，能满足施工需要。3)现场供水方式沿施工现场道路一侧敷设一根供水干管，管材采用DN100的镀锌钢管，管道采用直埋方式，埋深为土层800mm以下。利用城市给水管网压力直接给水，使现场实现环网供水。楼层施工用水利用地下室消防水池设置施工用水泵，在楼层内设置DN50的临时生产用水立管，每层管道上开DN20的取水点，水泵在现场施工时间段内常开，在水泵出口处加装安全阀，保证管道压力不至于超高。4)现场消防供水方式沿施工现场的给...
