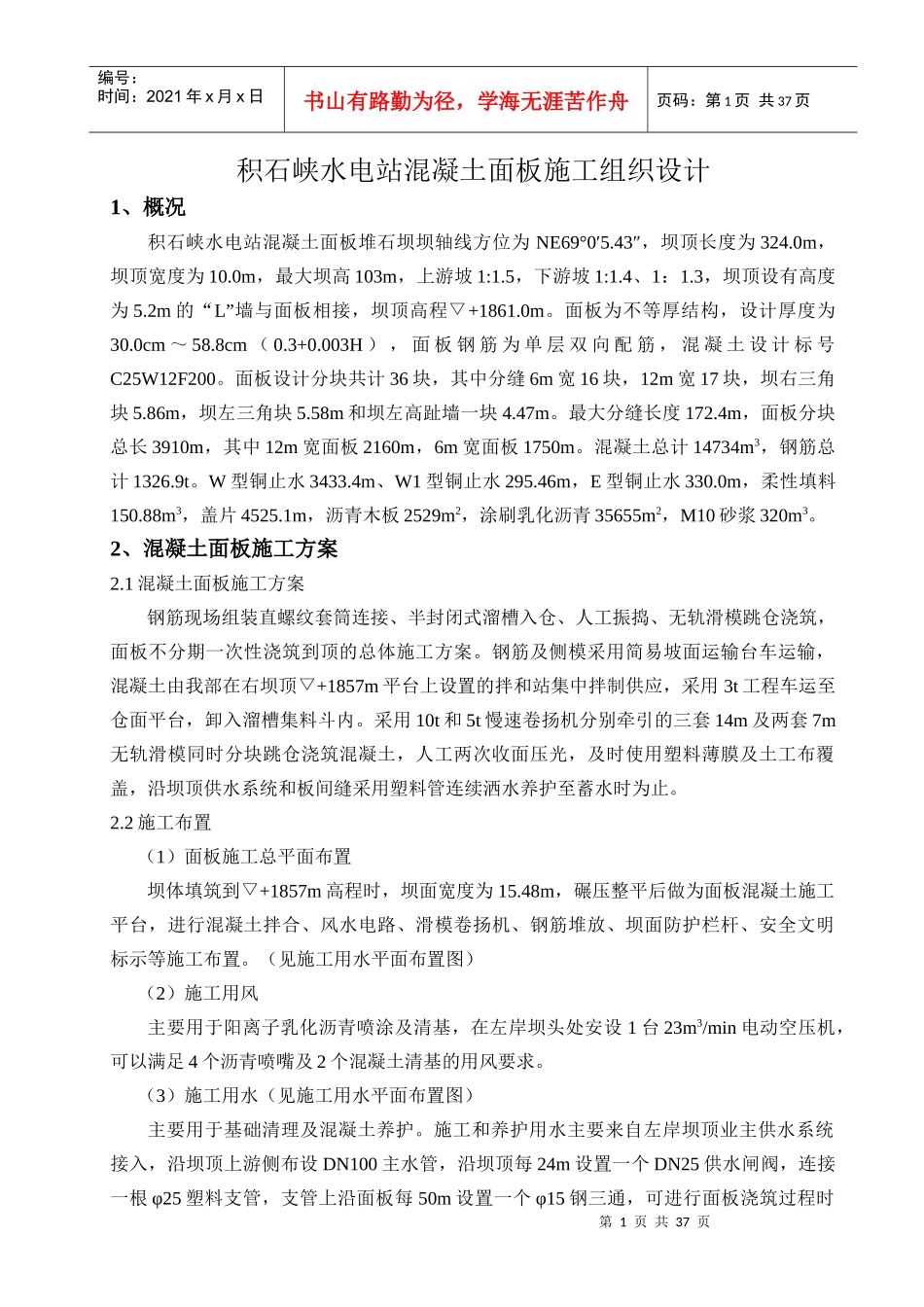

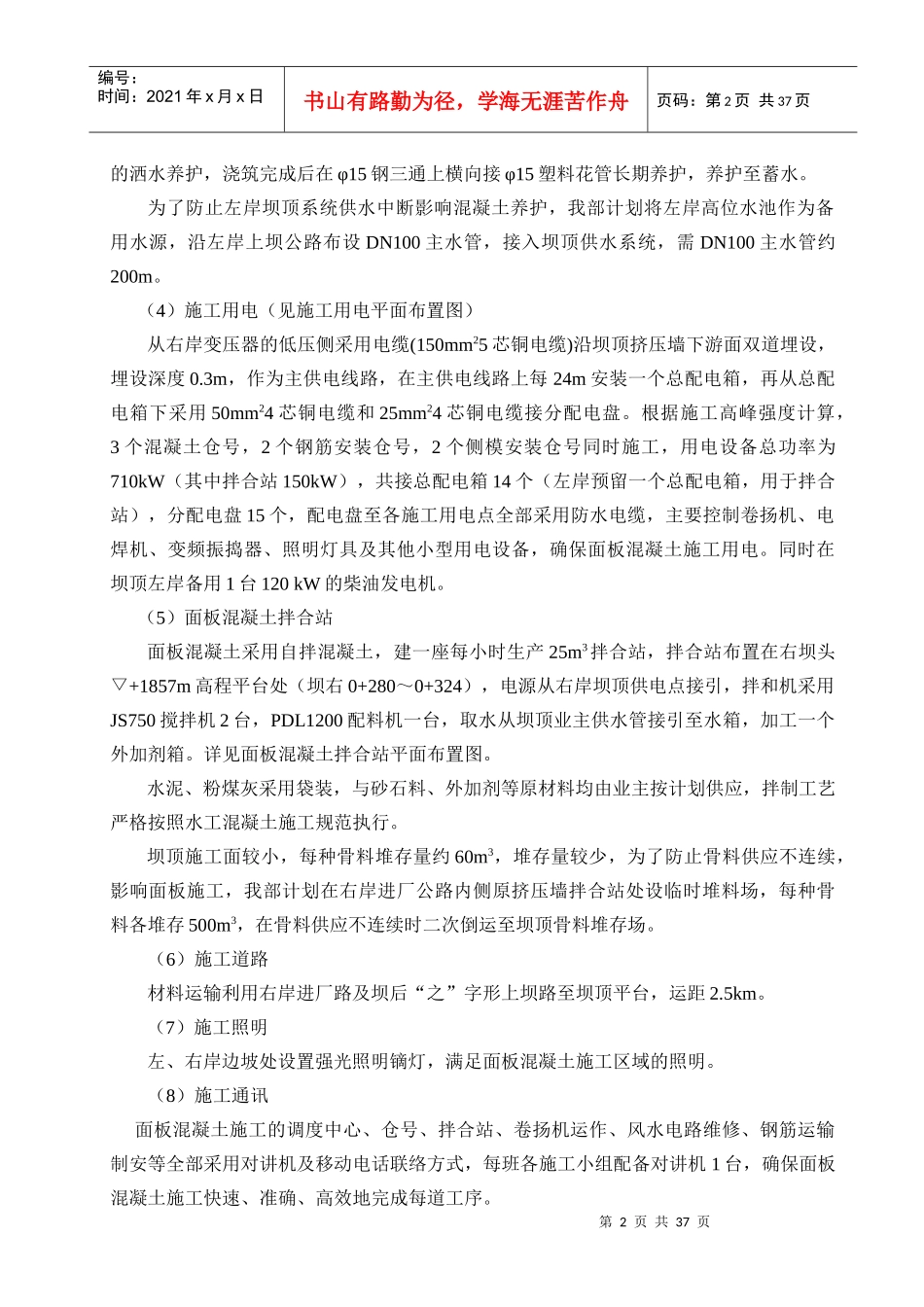

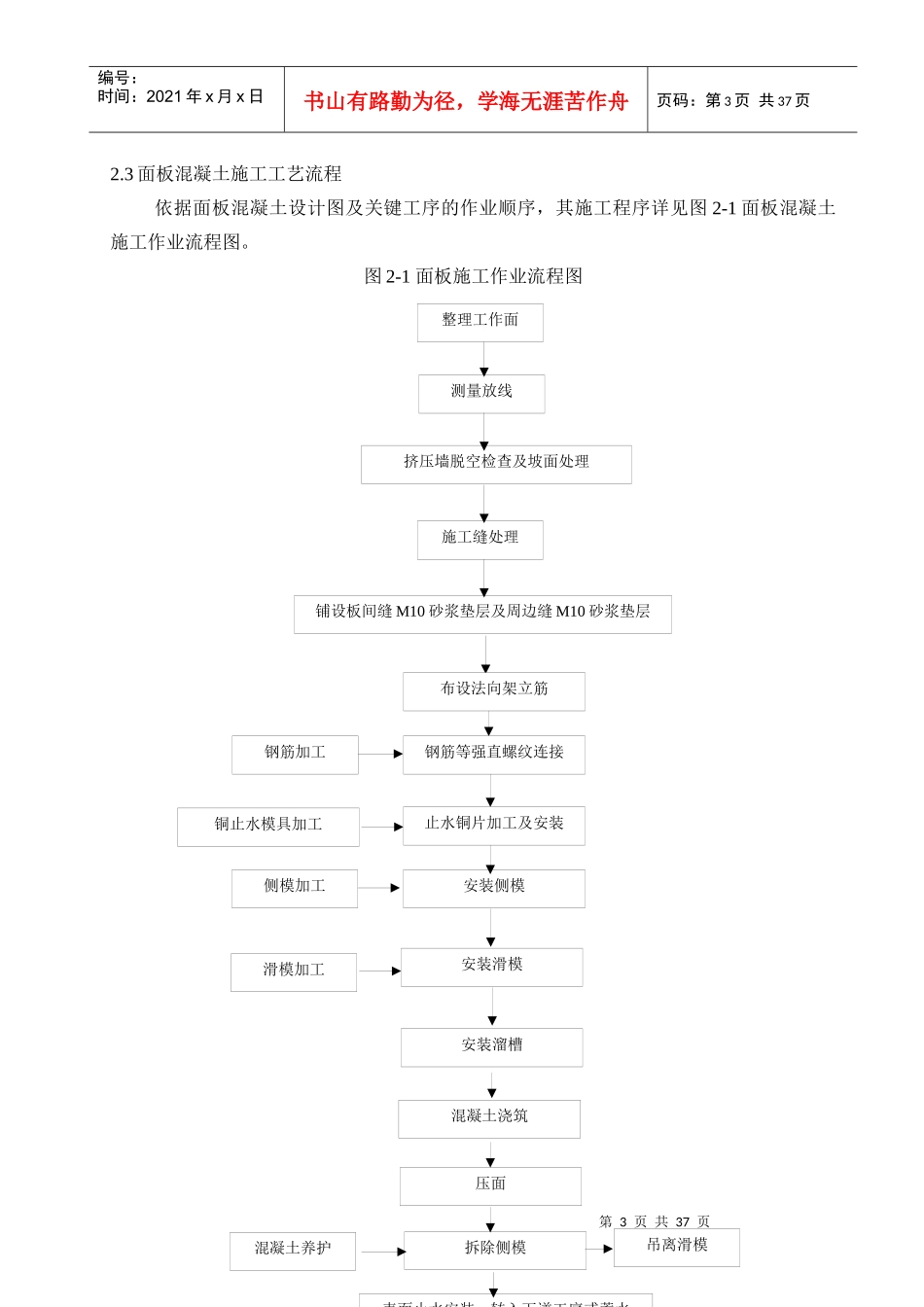

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页积石峡水电站混凝土面板施工组织设计1、概况积石峡水电站混凝土面板堆石坝坝轴线方位为NE69°0′5.43″，坝顶长度为324.0m，坝顶宽度为10.0m，最大坝高103m，上游坡1:1.5，下游坡1:1.4、1：1.3，坝顶设有高度为5.2m的“L”墙与面板相接，坝顶高程▽+1861.0m。面板为不等厚结构，设计厚度为30.0cm～58.8cm（0.3+0.003H），面板钢筋为单层双向配筋，混凝土设计标号C25W12F200。面板设计分块共计36块，其中分缝6m宽16块，12m宽17块，坝右三角块5.86m，坝左三角块5.58m和坝左高趾墙一块4.47m。最大分缝长度172.4m，面板分块总长3910m，其中12m宽面板2160m，6m宽面板1750m。混凝土总计14734m3，钢筋总计1326.9t。W型铜止水3433.4m、W1型铜止水295.46m，E型铜止水330.0m，柔性填料150.88m3，盖片4525.1m，沥青木板2529m2，涂刷乳化沥青35655m2，M10砂浆320m3。2、混凝土面板施工方案2.1混凝土面板施工方案钢筋现场组装直螺纹套筒连接、半封闭式溜槽入仓、人工振捣、无轨滑模跳仓浇筑，面板不分期一次性浇筑到顶的总体施工方案。钢筋及侧模采用简易坡面运输台车运输，混凝土由我部在右坝顶▽+1857m平台上设置的拌和站集中拌制供应，采用3t工程车运至仓面平台，卸入溜槽集料斗内。采用10t和5t慢速卷扬机分别牵引的三套14m及两套7m无轨滑模同时分块跳仓浇筑混凝土，人工两次收面压光，及时使用塑料薄膜及土工布覆盖，沿坝顶供水系统和板间缝采用塑料管连续洒水养护至蓄水时为止。2.2施工布置（1）面板施工总平面布置坝体填筑到▽+1857m高程时，坝面宽度为15.48m，碾压整平后做为面板混凝土施工平台，进行混凝土拌合、风水电路、滑模卷扬机、钢筋堆放、坝面防护栏杆、安全文明标示等施工布置。（见施工用水平面布置图）（2）施工用风主要用于阳离子乳化沥青喷涂及清基，在左岸坝头处安设1台23m3/min电动空压机，可以满足4个沥青喷嘴及2个混凝土清基的用风要求。（3）施工用水（见施工用水平面布置图）主要用于基础清理及混凝土养护。施工和养护用水主要来自左岸坝顶业主供水系统接入，沿坝顶上游侧布设DN100主水管，沿坝顶每24m设置一个DN25供水闸阀，连接一根φ25塑料支管，支管上沿面板每50m设置一个φ15钢三通，可进行面板浇筑过程时第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页的洒水养护，浇筑完成后在φ15钢三通上横向接φ15塑料花管长期养护，养护至蓄水。为了防止左岸坝顶系统供水中断影响混凝土养护，我部计划将左岸高位水池作为备用水源，沿左岸上坝公路布设DN100主水管，接入坝顶供水系统，需DN100主水管约200m。（4）施工用电（见施工用电平面布置图）从右岸变压器的低压侧采用电缆(150mm25芯铜电缆)沿坝顶挤压墙下游面双道埋设，埋设深度0.3m，作为主供电线路，在主供电线路上每24m安装一个总配电箱，再从总配电箱下采用50mm24芯铜电缆和25mm24芯铜电缆接分配电盘。根据施工高峰强度计算，3个混凝土仓号，2个钢筋安装仓号，2个侧模安装仓号同时施工，用电设备总功率为710kW（其中拌合站150kW），共接总配电箱14个（左岸预留一个总配电箱，用于拌合站），分配电盘15个，配电盘至各施工用电点全部采用防水电缆，主要控制卷扬机、电焊机、变频振捣器、照明灯具及其他小型用电设备，确保面板混凝土施工用电。同时在坝顶左岸备用1台120kW的柴油发电机。（5）面板混凝土拌合站面板混凝土采用自拌混凝土，建一座每小时生产25m3拌合站，拌合站布置在右坝头▽+1857m高程平台处（坝右0+280～0+324），电源从右岸坝顶供电点接引，拌和机采用JS750搅拌机2台，PDL1200配料机一台，取水从坝顶业主供水管接引至水箱，加工一个外加剂箱。详见面板混凝土拌合站平面布置图。水泥、粉煤灰采用袋装，与砂石料、外加剂等原材料均由业主按计划供应，拌制工艺严格按照水工混凝土施工规范执行。坝顶施工面较小，每种骨料堆存量约60m3，堆存量较少，为了防止骨料供应不连续，影响面板施工，我部计划在右岸进厂公路内侧原挤压墙拌合站处设临时堆料场，每种骨料各...
