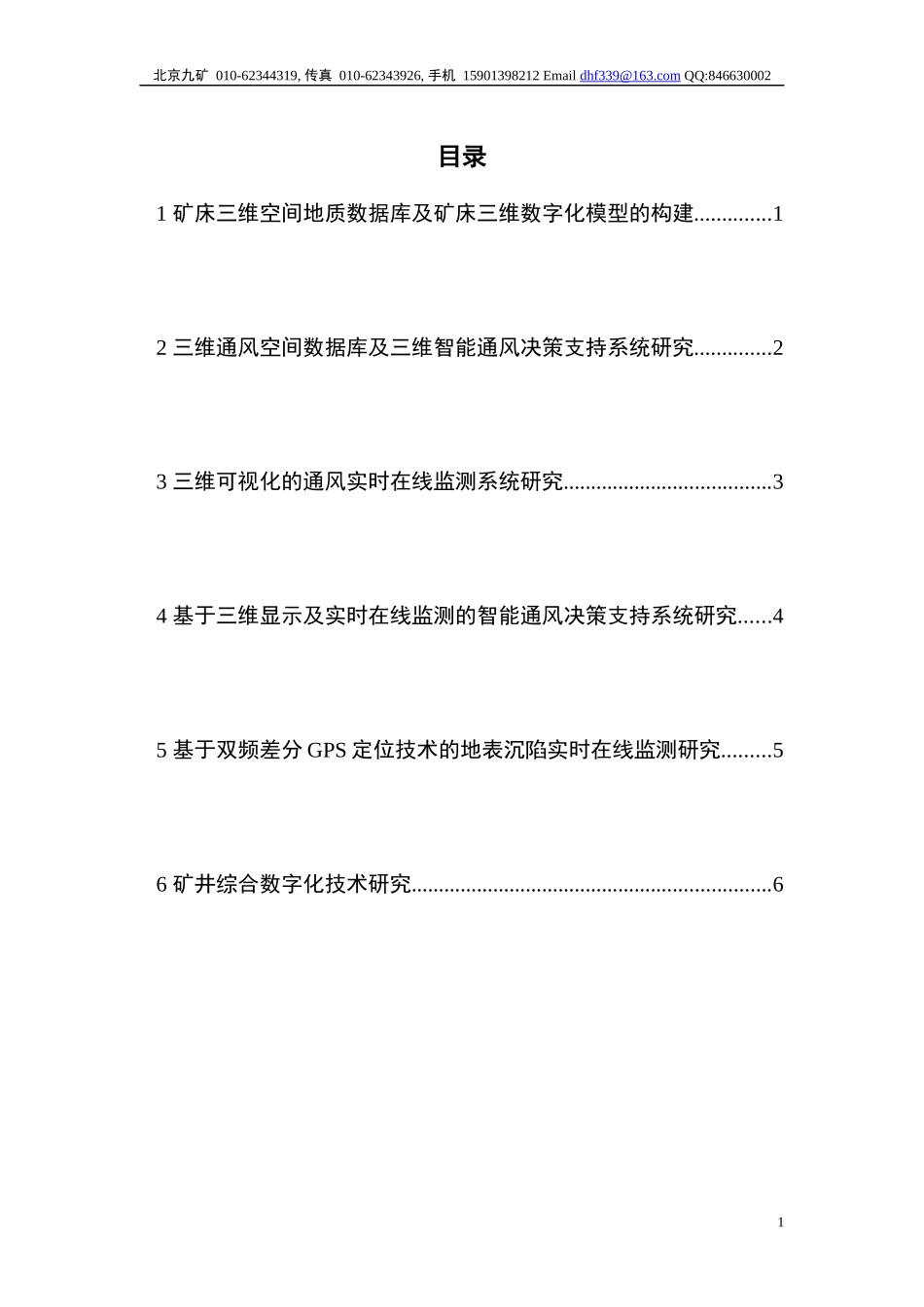

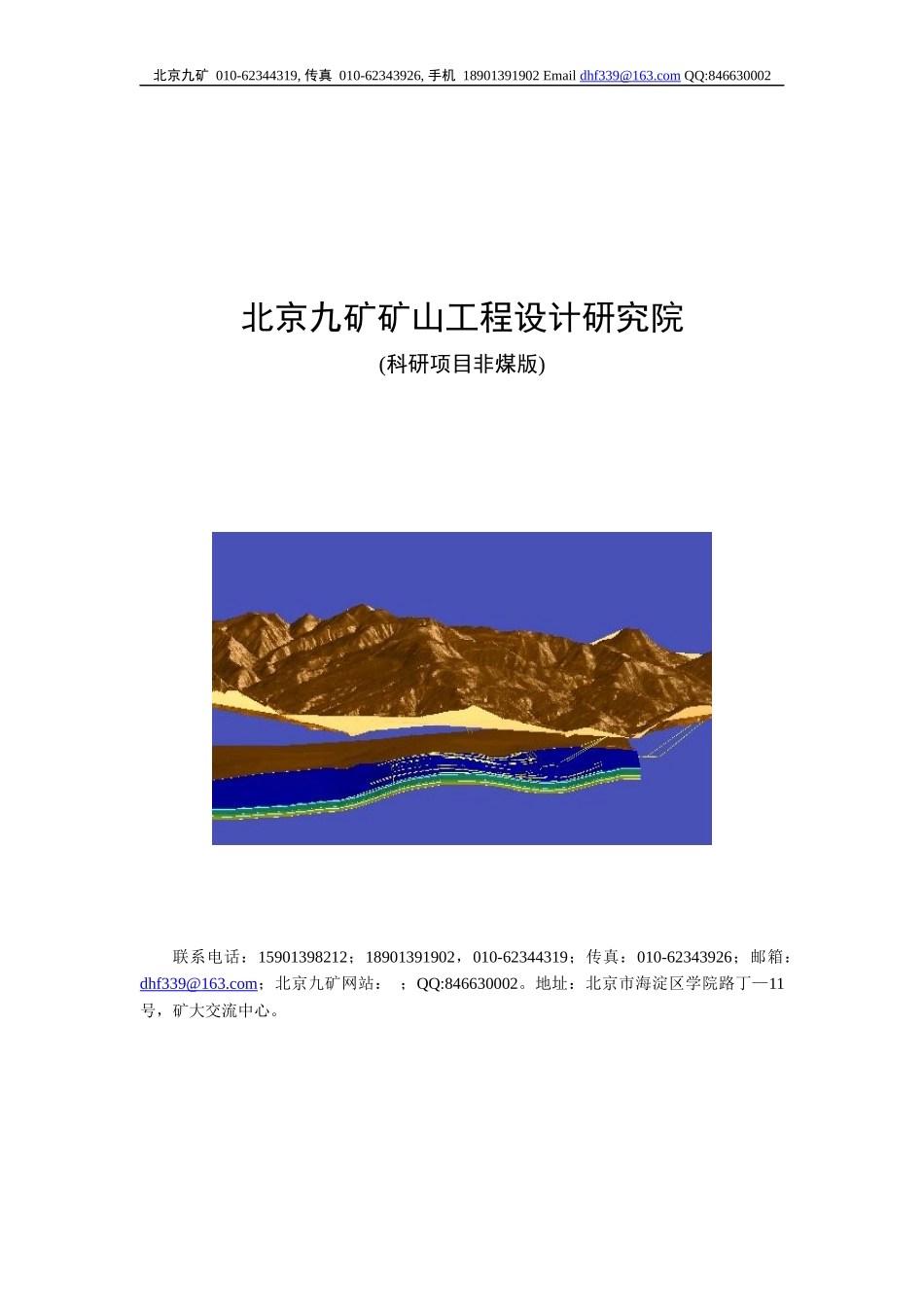

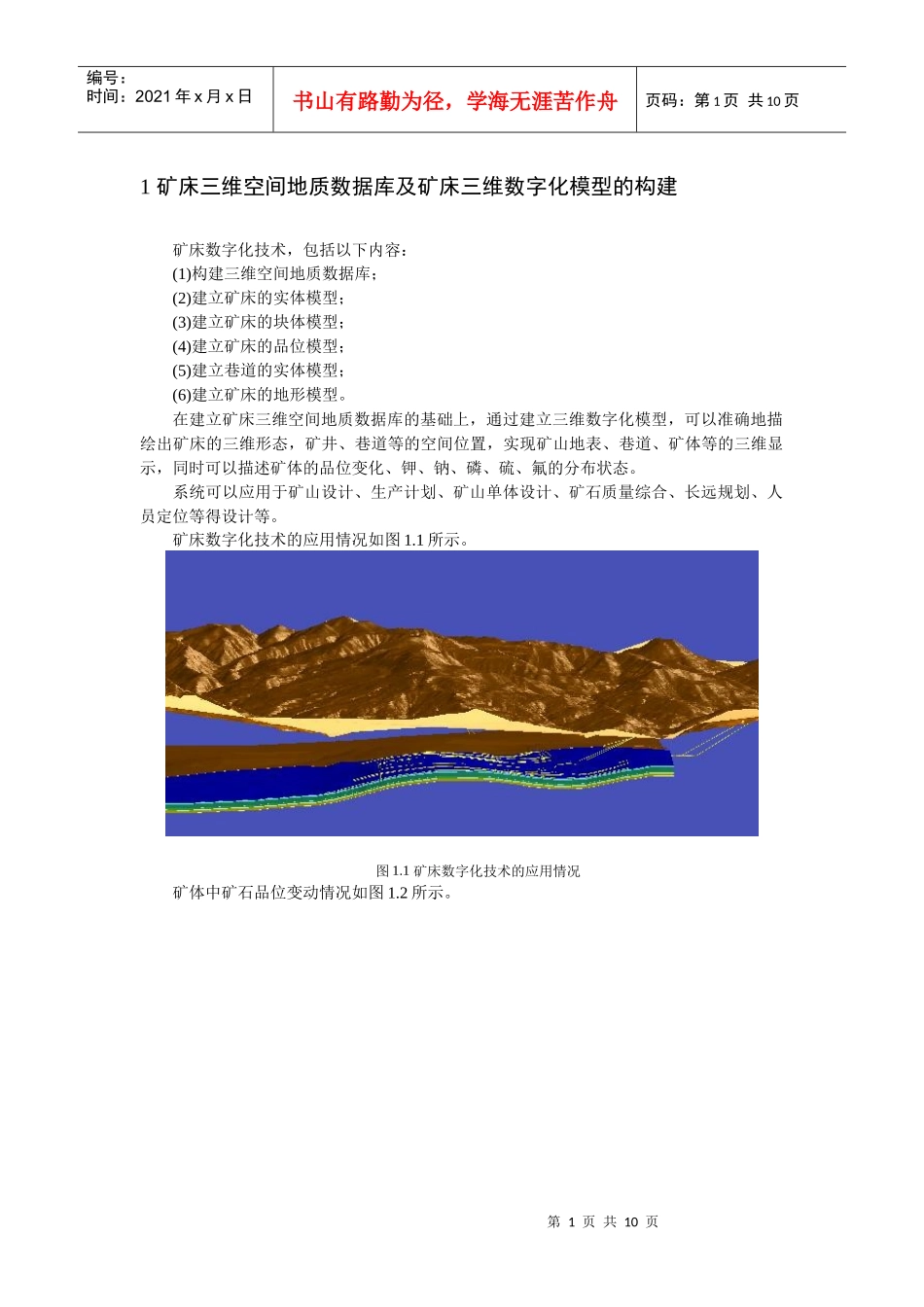

北京九矿010-62344319,传真010-62343926,手机18901391902Emaildhf339@163.comQQ:846630002北京九矿矿山工程设计研究院(科研项目非煤版)联系电话：15901398212；18901391902，010-62344319；传真：010-62343926；邮箱：dhf339@163.com；北京九矿网站：；QQ:846630002。地址：北京市海淀区学院路丁—11号，矿大交流中心。北京九矿010-62344319,传真010-62343926,手机15901398212Emaildhf339@163.comQQ:846630002目录1矿床三维空间地质数据库及矿床三维数字化模型的构建..............12三维通风空间数据库及三维智能通风决策支持系统研究..............23三维可视化的通风实时在线监测系统研究......................................34基于三维显示及实时在线监测的智能通风决策支持系统研究......45基于双频差分GPS定位技术的地表沉陷实时在线监测研究.........56矿井综合数字化技术研究..................................................................61第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1矿床三维空间地质数据库及矿床三维数字化模型的构建矿床数字化技术，包括以下内容：(1)构建三维空间地质数据库；(2)建立矿床的实体模型；(3)建立矿床的块体模型；(4)建立矿床的品位模型；(5)建立巷道的实体模型；(6)建立矿床的地形模型。在建立矿床三维空间地质数据库的基础上，通过建立三维数字化模型，可以准确地描绘出矿床的三维形态，矿井、巷道等的空间位置，实现矿山地表、巷道、矿体等的三维显示，同时可以描述矿体的品位变化、钾、钠、磷、硫、氟的分布状态。系统可以应用于矿山设计、生产计划、矿山单体设计、矿石质量综合、长远规划、人员定位等得设计等。矿床数字化技术的应用情况如图1.1所示。图1.1矿床数字化技术的应用情况矿体中矿石品位变动情况如图1.2所示。第1页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页图1.2矿石品位变动情况图2三维通风空间数据库及三维智能通风决策支持系统研究矿井通风是矿山安全生产的一个极其重要的环节。矿井智能通风系统，通过建立通风系统三维空间数据库，构建通风系统的三维可视化模型，不仅能直观地反映矿井的通风状态，还可以用于通风系统设计、通风系统优化、灾害模拟、污染物扩散模拟、热模拟、反风试验、故障诊断、长远规划等，是矿井通风系统管理的良好工具。矿井三维数字化智能通风系统的研究内容如下：(1)构建矿井通风三维空间数据库；(2)构建可视化的矿井通风三维空间数据模型；(3)实现通风参量的自动解算功能；(4)实现通风系统的风向、风量、风速、风阻等的直观展示，模拟通风系统的运行状态；(5)实现通风系统优化功能；(6)实现反风模拟功能；(7)实现局部巷道灾害模拟功能；(8)实现污染物扩散规律研究；(9)实现通风设计及规划功能。矿井三维通风网络系统模型如图2.1所示。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图2.1矿井三维通风网络系统模型除此之外，矿井三维数字化智能通风系统还可以进行以下各类分析：(1)模拟新掘和报废井巷，模拟井巷断面或长度变化；(2)模拟风门个数、位置、调节量分析；(3)模拟风机数量、位置和特性分析；(4)地面主要通风机运转分析；(5)井下局部通风分析；(6)风路固定风量、固定风压，网络风流按需分配仿真分析；(7)基于最小调节功耗的网络增阻调节通路法分析；(8)风机调速、反风模拟分析；(9)矿井需风量分析与评价；(10)通风系统可靠性、灵敏性和最大通风能力分析；(11)串联通风和污风循环预测与分析；(12)通风系统功耗分析，通风成本估算、通风网络经济性评价；(13)矿井自然风压分析、风流可压缩性分析；(14)动态对风速、风量、风压等数据进行着色，超速和微风巷道预测分析。3三维可视化的通风实时在线监测系统研究矿井通风系统是保障煤矿呼入新鲜空气、排除有害气体的重要环节，通风系统是否正常工作，关系到煤矿的健康、安全与环境。三维可视化的通风实时在线监测系统，在建立巷道三维可视化模型的基础上，对风量、风压、风速等通风...
