实习教案：发动机的总体拆装VIP免费

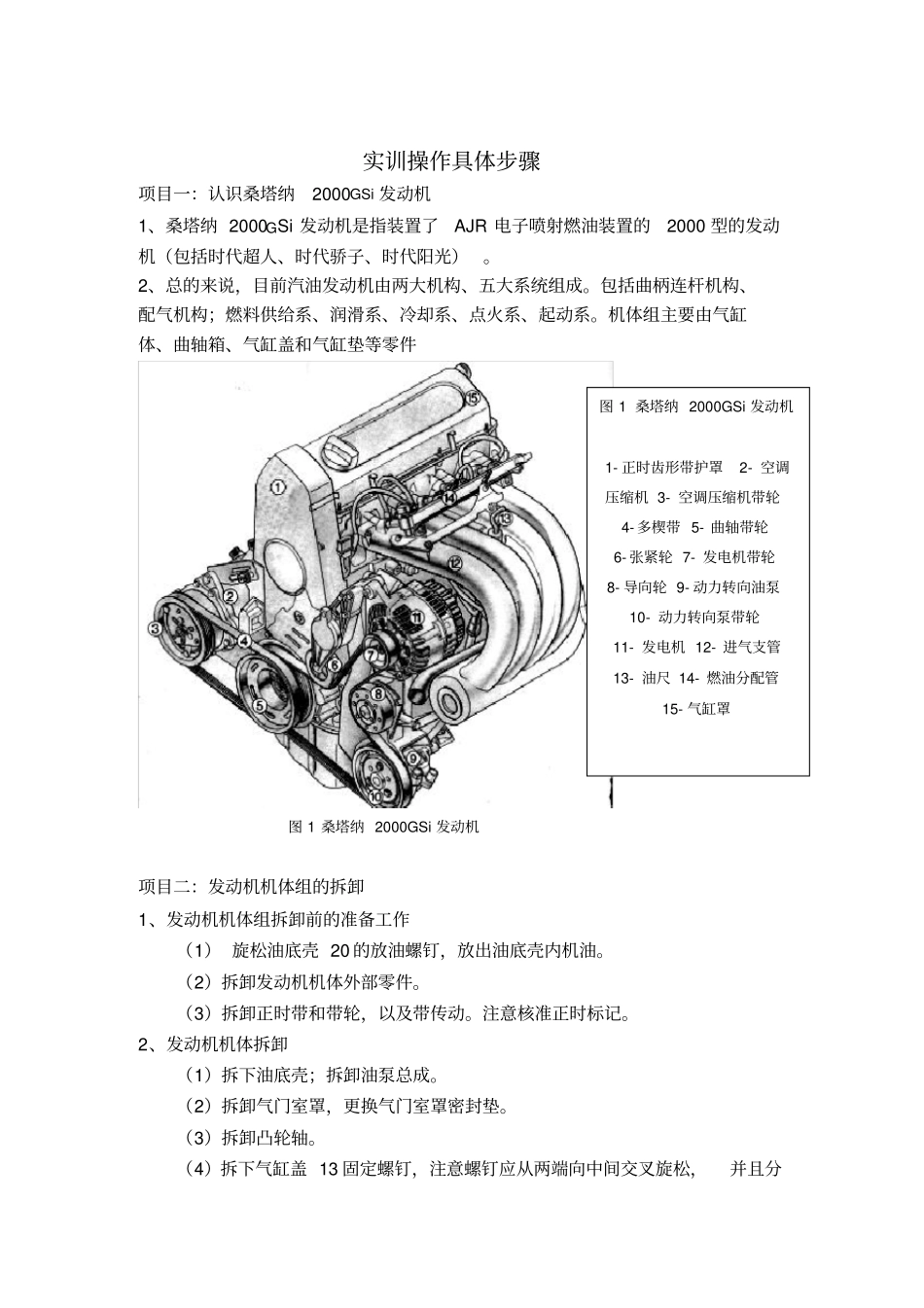

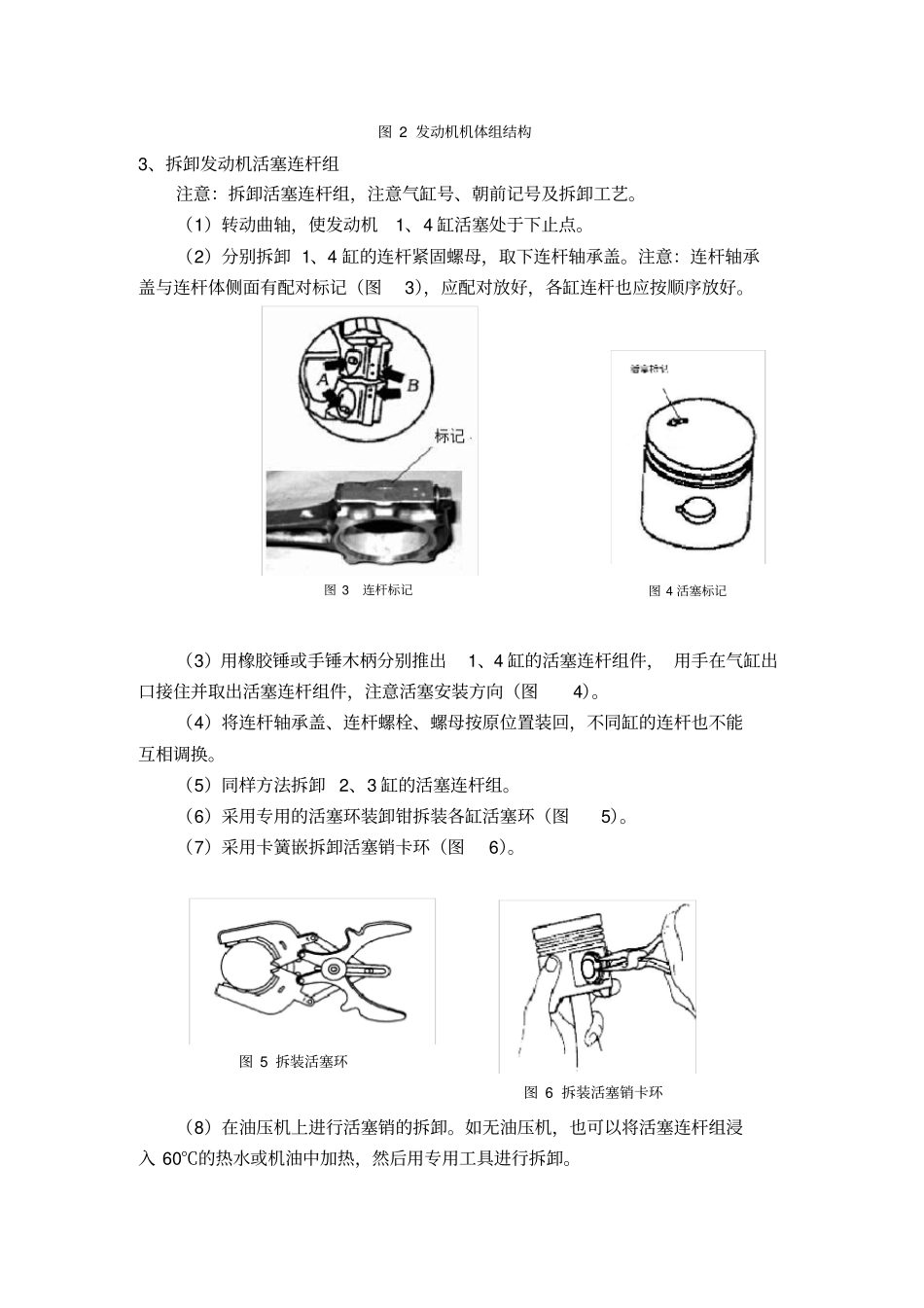

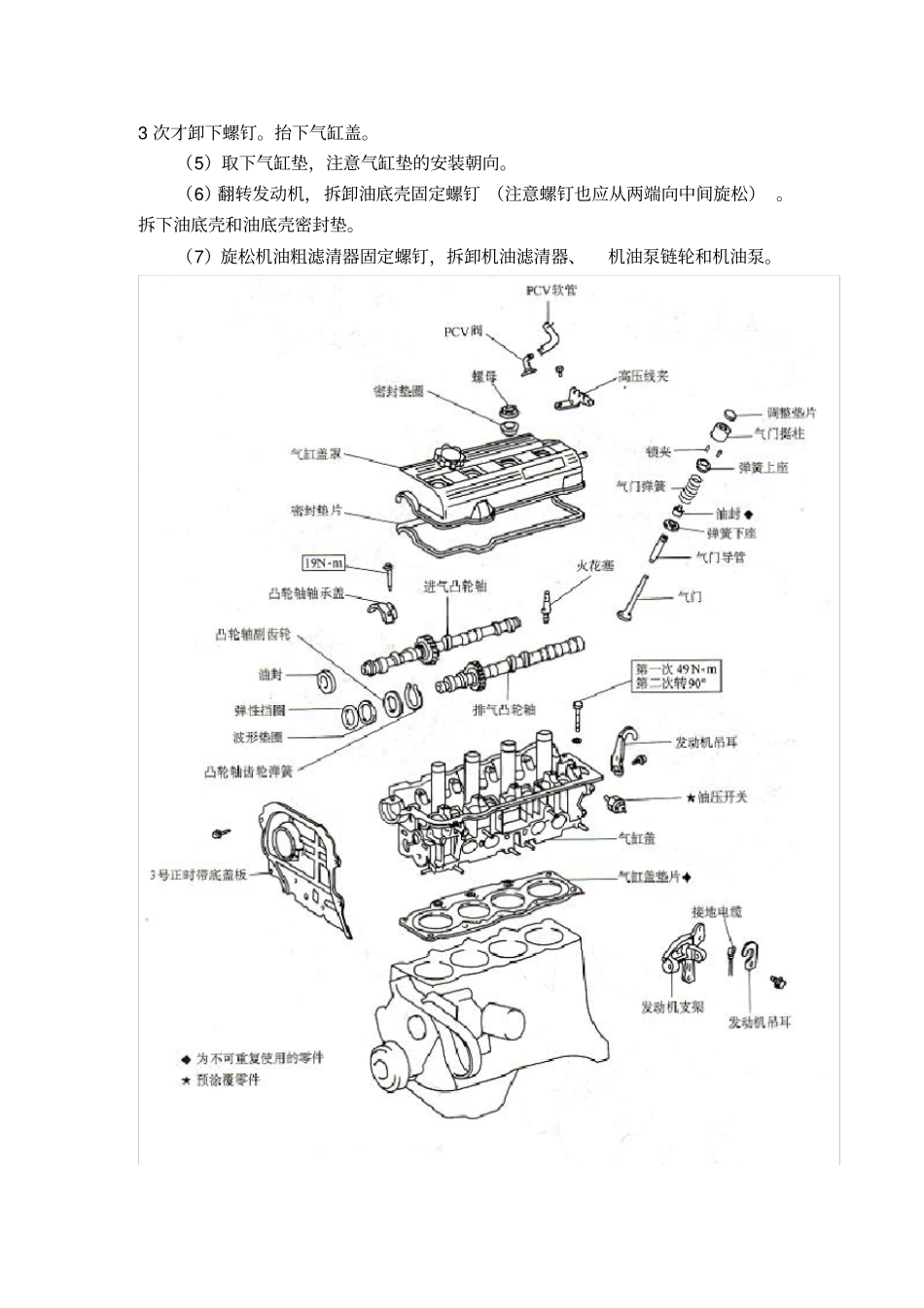

实训操作具体步骤项目一：认识桑塔纳2000GSi发动机1、桑塔纳2000GSi发动机是指装置了AJR电子喷射燃油装置的2000型的发动机（包括时代超人、时代骄子、时代阳光）。2、总的来说，目前汽油发动机由两大机构、五大系统组成。包括曲柄连杆机构、配气机构；燃料供给系、润滑系、冷却系、点火系、起动系。机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件图1桑塔纳2000GSi发动机项目二：发动机机体组的拆卸1、发动机机体组拆卸前的准备工作（1）旋松油底壳20的放油螺钉，放出油底壳内机油。（2）拆卸发动机机体外部零件。（3）拆卸正时带和带轮，以及带传动。注意核准正时标记。2、发动机机体拆卸（1）拆下油底壳；拆卸油泵总成。（2）拆卸气门室罩，更换气门室罩密封垫。（3）拆卸凸轮轴。（4）拆下气缸盖13固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分图1桑塔纳2000GSi发动机1-正时齿形带护罩2-空调压缩机3-空调压缩机带轮4-多楔带5-曲轴带轮6-张紧轮7-发电机带轮8-导向轮9-动力转向油泵10-动力转向泵带轮11-发电机12-进气支管13-油尺14-燃油分配管15-气缸罩3次才卸下螺钉。抬下气缸盖。（5）取下气缸垫，注意气缸垫的安装朝向。（6）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。（7）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。图2发动机机体组结构3、拆卸发动机活塞连杆组注意：拆卸活塞连杆组，注意气缸号、朝前记号及拆卸工艺。（1）转动曲轴，使发动机1、4缸活塞处于下止点。（2）分别拆卸1、4缸的连杆紧固螺母，取下连杆轴承盖。注意：连杆轴承盖与连杆体侧面有配对标记（图3），应配对放好，各缸连杆也应按顺序放好。（3）用橡胶锤或手锤木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向（图4）。（4）将连杆轴承盖、连杆螺栓、螺母按原位置装回，不同缸的连杆也不能互相调换。（5）同样方法拆卸2、3缸的活塞连杆组。（6）采用专用的活塞环装卸钳拆装各缸活塞环（图5）。（7）采用卡簧嵌拆卸活塞销卡环（图6）。（8）在油压机上进行活塞销的拆卸。如无油压机，也可以将活塞连杆组浸入60℃的热水或机油中加热，然后用专用工具进行拆卸。图3连杆标记图4活塞标记图5拆装活塞环图6拆装活塞销卡环4、拆卸发动机曲轴飞轮组（1）旋松飞轮紧固螺钉，拆卸飞轮（飞轮较重，拆卸时注意安全）。（2）拆卸曲轴前端及后端密封凸缘及油封。（3）按图7螺钉序号从两端到中间旋松曲轴主轴承盖紧固螺钉，取下主轴承盖。注意：各缸主轴承盖有装配标记，不同缸的主轴承盖及轴瓦不能互相调换。（4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。5、发动机零部件清洗（1）清除发动机零部件的所有油泥和污垢，刮除气缸、气缸盖及活塞积炭。（2）清洗发动机零部件，尤其是活塞连杆组件和曲轴飞轮组件。项目三：发动机机体装配1、按照发动机拆卸的相反顺序安装所有零部件。（1）安装曲轴飞轮组。（2）安装活塞连杆组。注意缸号朝前记号。（3）安装气缸盖。注意气缸垫的安装方向。（4）安装凸轮轴。（5）安装气门室罩。（6）安装机油泵总成。（7）安装油底壳。（8）安装正时带和带轮(正时链轮或链条)，以及带传动。（9）装复发动机的机体外部零件。2、安装注意事项如下：（1）安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高度清洁，并于装配时在相互配合的运动表面上涂抹机油。图7曲轴主轴承盖螺钉拆卸顺序（2）各配对的零部件不能相互调换，安装方向也应该正确。如图8所示。（3）各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。如图9。（4）活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将活塞组件推入气缸。如图10所示。（5）安装正时齿轮带时，应注意使曲轴正时齿形带轮位置与机体记号对齐并与凸轮轴正时齿形带轮的位置配合正确。（6）拆装完后将所有工具及地面清理一遍。图8活塞连杆组安装记号图9珠轴承盖螺栓拧松的顺序项目四：复检，整理，总结。1、检查发...
