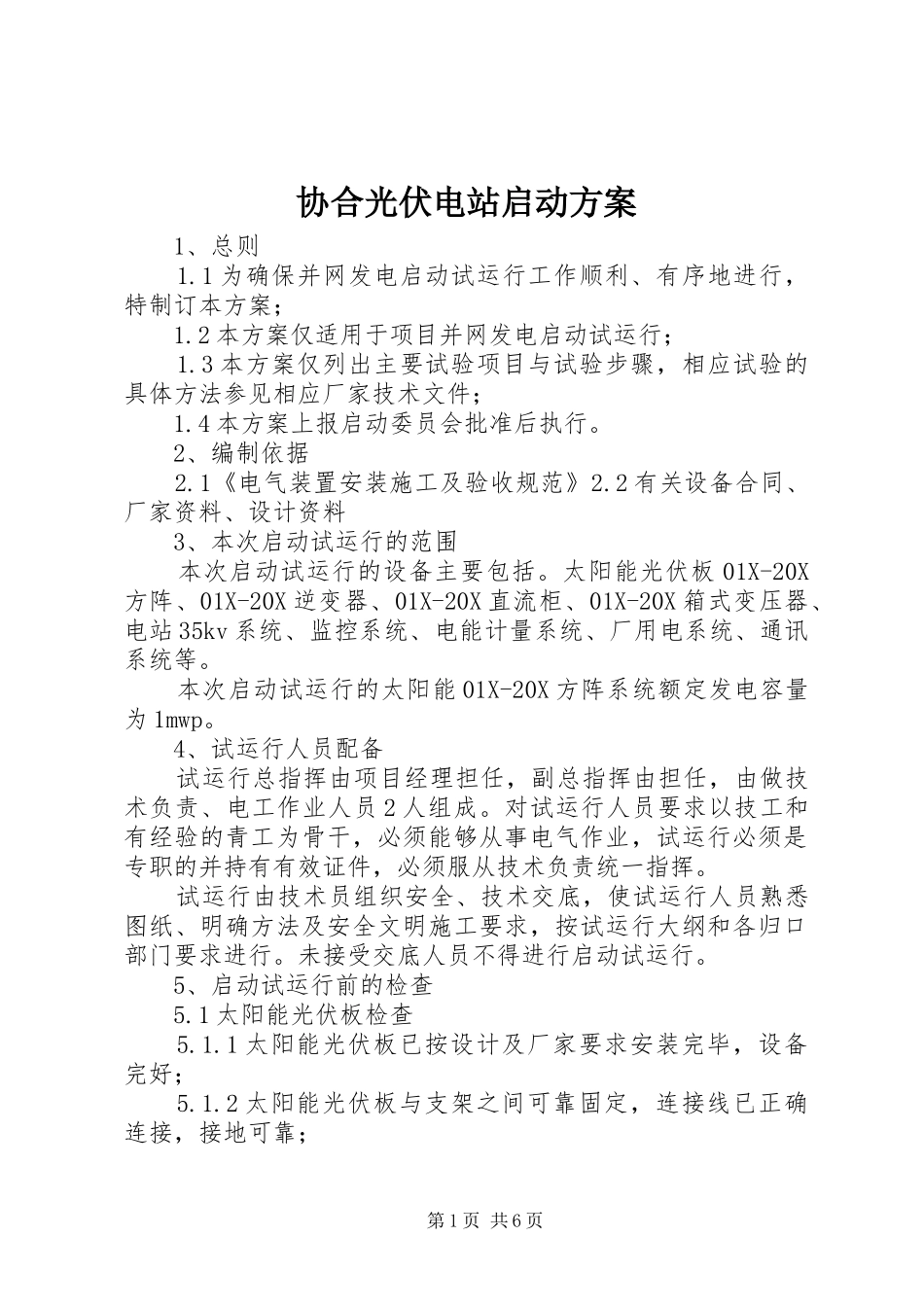

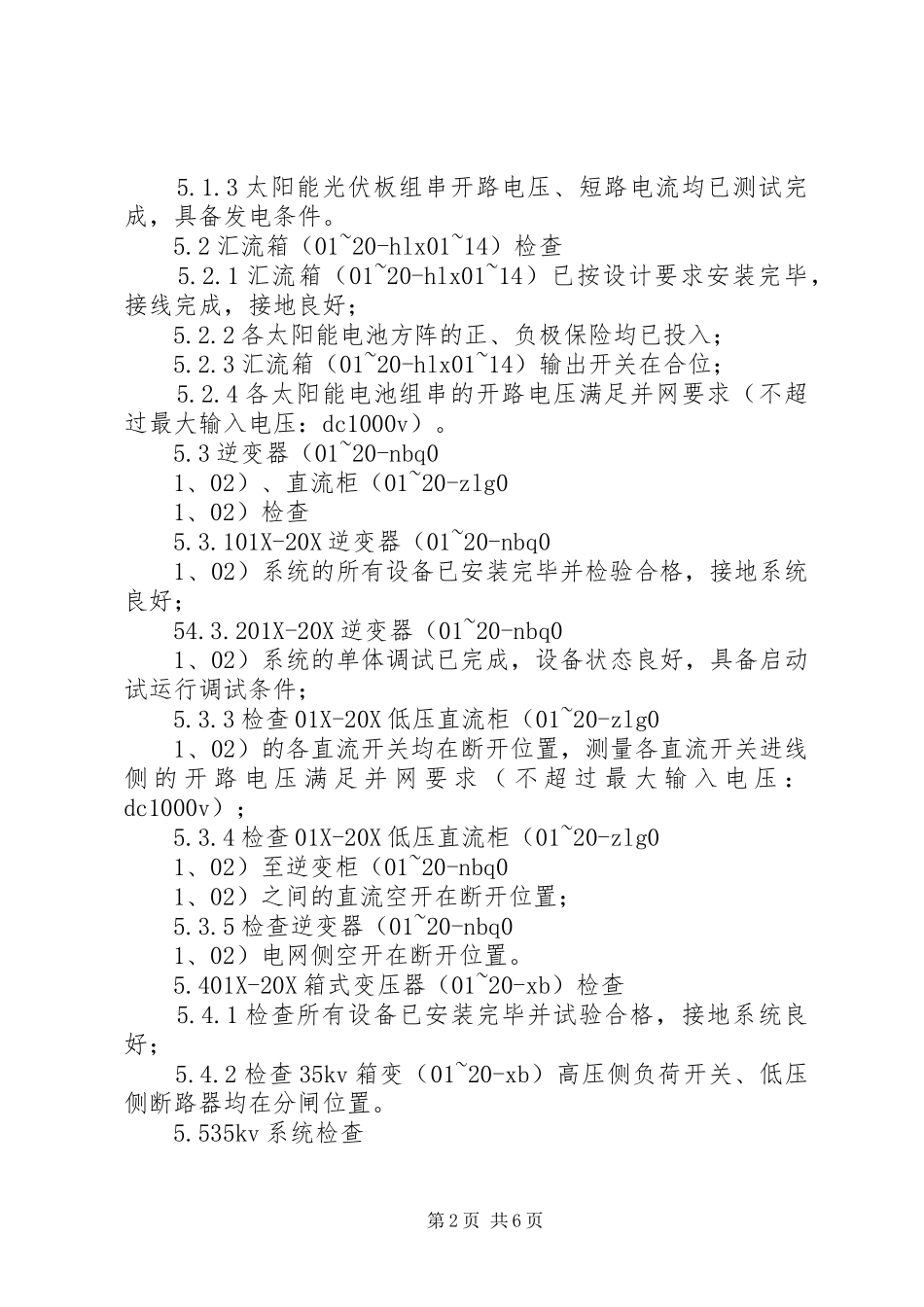

协合光伏电站启动方案1、总则1.1为确保并网发电启动试运行工作顺利、有序地进行，特制订本方案；1.2本方案仅适用于项目并网发电启动试运行；1.3本方案仅列出主要试验项目与试验步骤，相应试验的具体方法参见相应厂家技术文件；1.4本方案上报启动委员会批准后执行。2、编制依据2.1《电气装置安装施工及验收规范》2.2有关设备合同、厂家资料、设计资料3、本次启动试运行的范围本次启动试运行的设备主要包括。太阳能光伏板01X-20X方阵、01X-20X逆变器、01X-20X直流柜、01X-20X箱式变压器、电站35kv系统、监控系统、电能计量系统、厂用电系统、通讯系统等。本次启动试运行的太阳能01X-20X方阵系统额定发电容量为1mwp。4、试运行人员配备试运行总指挥由项目经理担任，副总指挥由担任，由做技术负责、电工作业人员2人组成。对试运行人员要求以技工和有经验的青工为骨干，必须能够从事电气作业，试运行必须是专职的并持有有效证件，必须服从技术负责统一指挥。试运行由技术员组织安全、技术交底，使试运行人员熟悉图纸、明确方法及安全文明施工要求，按试运行大纲和各归口部门要求进行。未接受交底人员不得进行启动试运行。5、启动试运行前的检查5.1太阳能光伏板检查5.1.1太阳能光伏板已按设计及厂家要求安装完毕，设备完好；5.1.2太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠；第1页共6页5.1.3太阳能光伏板组串开路电压、短路电流均已测试完成，具备发电条件。5.2汇流箱（01~20-hlx01~14）检查5.2.1汇流箱（01~20-hlx01~14）已按设计要求安装完毕，接线完成，接地良好；5.2.2各太阳能电池方阵的正、负极保险均已投入；5.2.3汇流箱（01~20-hlx01~14）输出开关在合位；5.2.4各太阳能电池组串的开路电压满足并网要求（不超过最大输入电压：dc1000v）。5.3逆变器（01~20-nbq01、02）、直流柜（01~20-zlg01、02）检查5.3.101X-20X逆变器（01~20-nbq01、02）系统的所有设备已安装完毕并检验合格，接地系统良好；54.3.201X-20X逆变器（01~20-nbq01、02）系统的单体调试已完成，设备状态良好，具备启动试运行调试条件；5.3.3检查01X-20X低压直流柜（01~20-zlg01、02）的各直流开关均在断开位置，测量各直流开关进线侧的开路电压满足并网要求（不超过最大输入电压：dc1000v）；5.3.4检查01X-20X低压直流柜（01~20-zlg01、02）至逆变柜（01~20-nbq01、02）之间的直流空开在断开位置；5.3.5检查逆变器（01~20-nbq01、02）电网侧空开在断开位置。5.401X-20X箱式变压器（01~20-xb）检查5.4.1检查所有设备已安装完毕并试验合格，接地系统良好；5.4.2检查35kv箱变（01~20-xb）高压侧负荷开关、低压侧断路器均在分闸位置。5.535kv系统检查第2页共6页5.5.135kv开关柜（gy02、gy03）已安装完毕并试验合格，具备带电条件；5.5.2检查35kv各断路器在试验位，并在分闸状态，35kv母线pt（gy04）在投入位置；5.5.335kv高压电缆已敷设安装完毕并试验合格，具备带电条件；5.5.4设备接地系统施工完成，接地良好。5.6厂用电系统检查厂用电设备已全部安装完工检验并试验合格，已接通电源投入正常工作；备用电源自动投入装置已检验合格，工作正常。5.7照明系统检查各主要工作场所（中控室、35kv开关室、逆变器室等）的照明系统已安装完毕并已投运正常运行。5.8电气二次系统检查5.8.1下列电气操作回路已检查并作模拟试验，已验证其动作的准确性。（1）35kv操作回路；（2）厂用电系统操作回路；（3）35kv箱变（01~20-xb）操作回路；（4）逆变器（01~20-nbq01、02）系统操作回路；（5）直流（01~20-zlg01、02）系统操作回路；15.8.235kv保护系统已安装调试完毕，电流、电压回路检查完毕，保护装置模拟试验动作均正常，保护定值已按设计定值整定。5.8.3监控系统已安装调试完毕，具备启动试运行条件。5.8.4电能计量系统已安装调试完毕。5.9其他5.9.1启动试验需使用的表计、试验设备等准备完毕并校验合格；5.9.2中控室、35kv开关室（gy02、gy03）、逆变器室（01X-20X）等重要部位配备必要的第3页共6页临时消防设备；5.9.3配备必要的电话、对讲机等通讯设施。6、启动试验程序6.135kv系统送电6.1.1合35kv光伏出...
