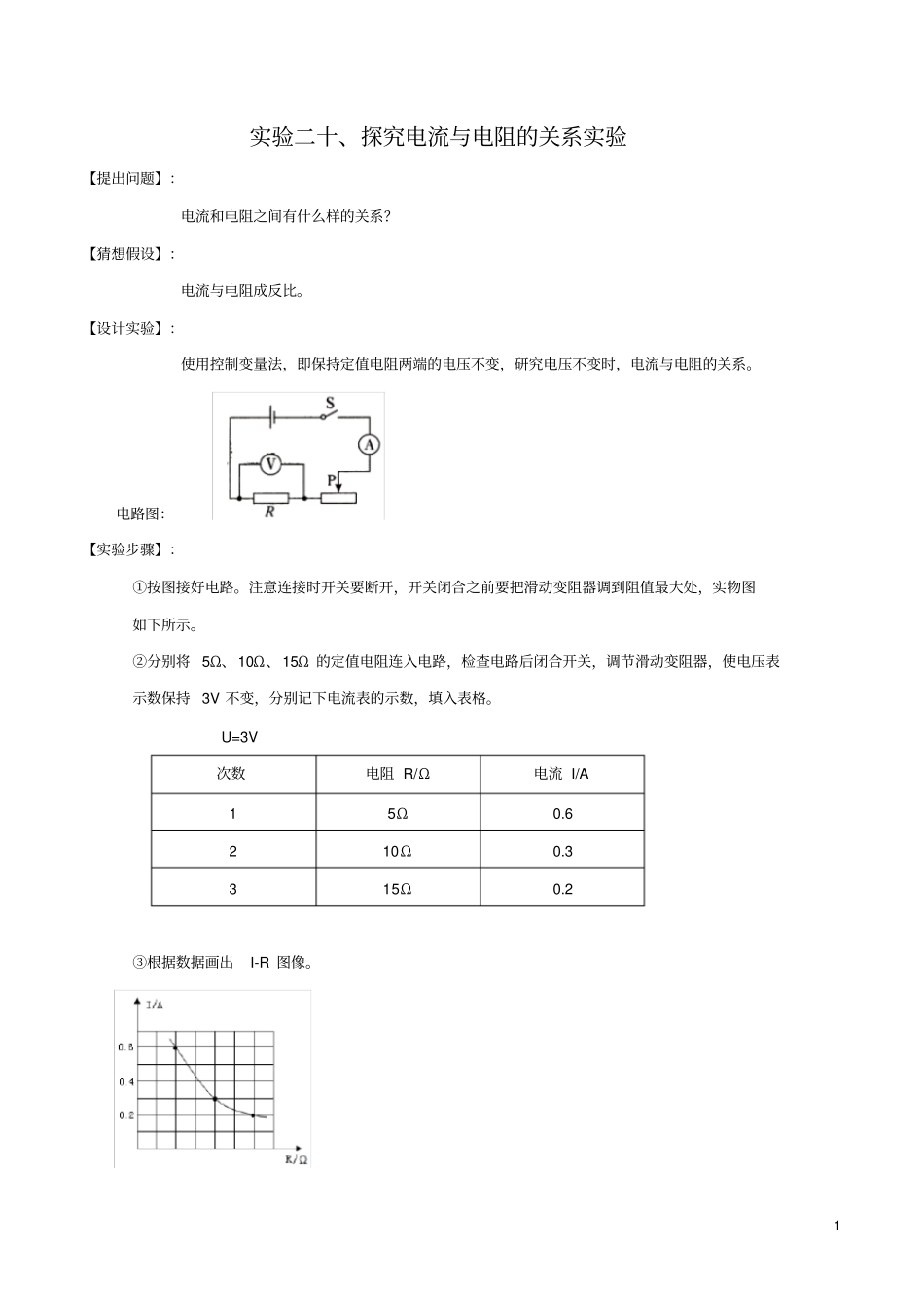

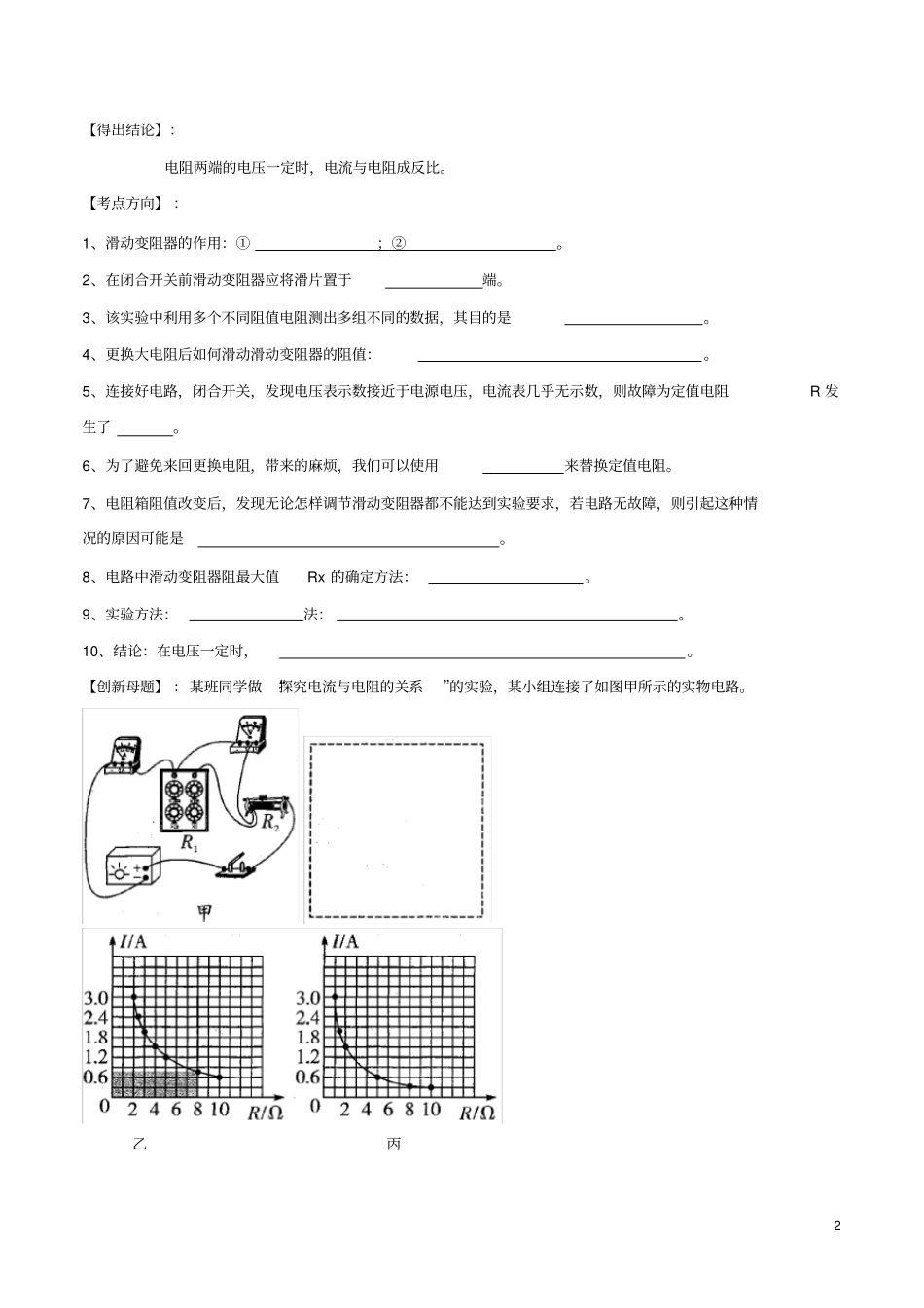

1实验二十、探究电流与电阻的关系实验【提出问题】:电流和电阻之间有什么样的关系?【猜想假设】:电流与电阻成反比。【设计实验】:使用控制变量法,即保持定值电阻两端的电压不变,研究电压不变时,电流与电阻的关系。电路图:【实验步骤】:①按图接好电路。注意连接时开关要断开,开关闭合之前要把滑动变阻器调到阻值最大处,实物图如下所示。②分别将5Ω、10Ω、15Ω的定值电阻连入电路,检查电路后闭合开关,调节滑动变阻器,使电压表示数保持3V不变,分别记下电流表的示数,填入表格。U=3V次数电阻R/Ω电流I/A15Ω0.6210Ω0.3315Ω0.2③根据数据画出I-R图像。2【得出结论】:电阻两端的电压一定时,电流与电阻成反比。【考点方向】:1、滑动变阻器的作用:①;②。2、在闭合开关前滑动变阻器应将滑片置于端。3、该实验中利用多个不同阻值电阻测出多组不同的数据,其目的是。4、更换大电阻后如何滑动滑动变阻器的阻值:。5、连接好电路,闭合开关,发现电压表示数接近于电源电压,电流表几乎无示数,则故障为定值电阻R发生了。6、为了避免来回更换电阻,带来的麻烦,我们可以使用来替换定值电阻。7、电阻箱阻值改变后,发现无论怎样调节滑动变阻器都不能达到实验要求,若电路无故障,则引起这种情况的原因可能是。8、电路中滑动变阻器阻最大值Rx的确定方法:。9、实验方法:法:。10、结论:在电压一定时,。【创新母题】:某班同学做“探究电流与电阻的关系”的实验,某小组连接了如图甲所示的实物电路。乙丙3(1)请在方框内画出对应的电路图(电阻箱符号为)(2)连接电路时,开关应,其目的是。(3)连好电路后,将电阻箱调至某一阻值,闭合开关,移动滑动变阻器的滑片,使电压表示数为一个适当的值U0,记录电流表的示数和。(4)改变电阻箱的阻值,调节滑动变阻器的滑片,使,并记录相应数据。(5)再次改变电阻箱阻值,发现无论怎样调节滑动变阻器的滑片都不能达到(4)中的要求,引起这种情况的直接原因是。(6)重复步骤(4)多次实验,其目的是。根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0=V。(7)进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等,由此可以得出的实验结论是。(8)以上实验过程中,所涉及到的实验探究方法是法,请再举出其他应用该探究方法的例子。(9)实验结束后,小组间交流时,发现邻组在相同的坐标系中画出的图象如图丙所示,你认为图象不同的原因是。练习1:(2019?丽水)利用如图电路研究“电流与电阻的关系”,其中电流表量程为“0~0.6A”,电压表量程为“0~3V”,滑动变阻器的规格为“50Ω,1A”,依次将阻值为5欧、10欧、20欧的定值电阻接入AB之间完成实验,获得数据如下表。实验组别123电阻R(欧)51020电流I(安)0.40.20.1请回答:(1)完成第一组实验,断开开关,拆下5欧的电阻,改接10欧的电阻。继续操作有以下四步:①闭合开关;②将滑动变阻器的滑片移到最右端;③记录电流表示数;④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑,正确的顺序是;4(2)上述操作④中判断滑片已处于适当位置的依据是;(3)依据表中数据作出了下列图象,其中正确的是;(4)要完成本次实验,电源最多只能将节干电池串联。练习2:(2019?泰州)小华在“探究电流与电阻关系”的实验中:(1)按要求将实物图连接完整(要求:滑片P向右滑时变阻器接入电路的电阻变大)。(2)在连接电路的过程中,开关必须处于(闭合/断开)状态,滑动变阻器的滑片P应放在最(左/右)端。(3)小华用三只阻值分别为15Ω、10Ω和5Ω的电阻探究“电流与电阻关系”的过程中,将15Ω电阻换成10Ω时,应将滑片向(左/右)移动,其目的是。练习3:(2019?镇江)小兵利用图1电路来探究电流与电阻的关系,他在实验中控制电压表示数为U0不变,相关器材规格已在图中标明。(1)请用笔画线代替导线将电压表接入电路;(2)开关闭合前,滑动变阻器的滑片应置于图中最(选填“左”或“右”)端;5(3)闭合开关,将电阻箱调至某阻值,调节滑动变阻器时,他发现电压表示数始终为零而电流表示数有明显变化,经检查是...
