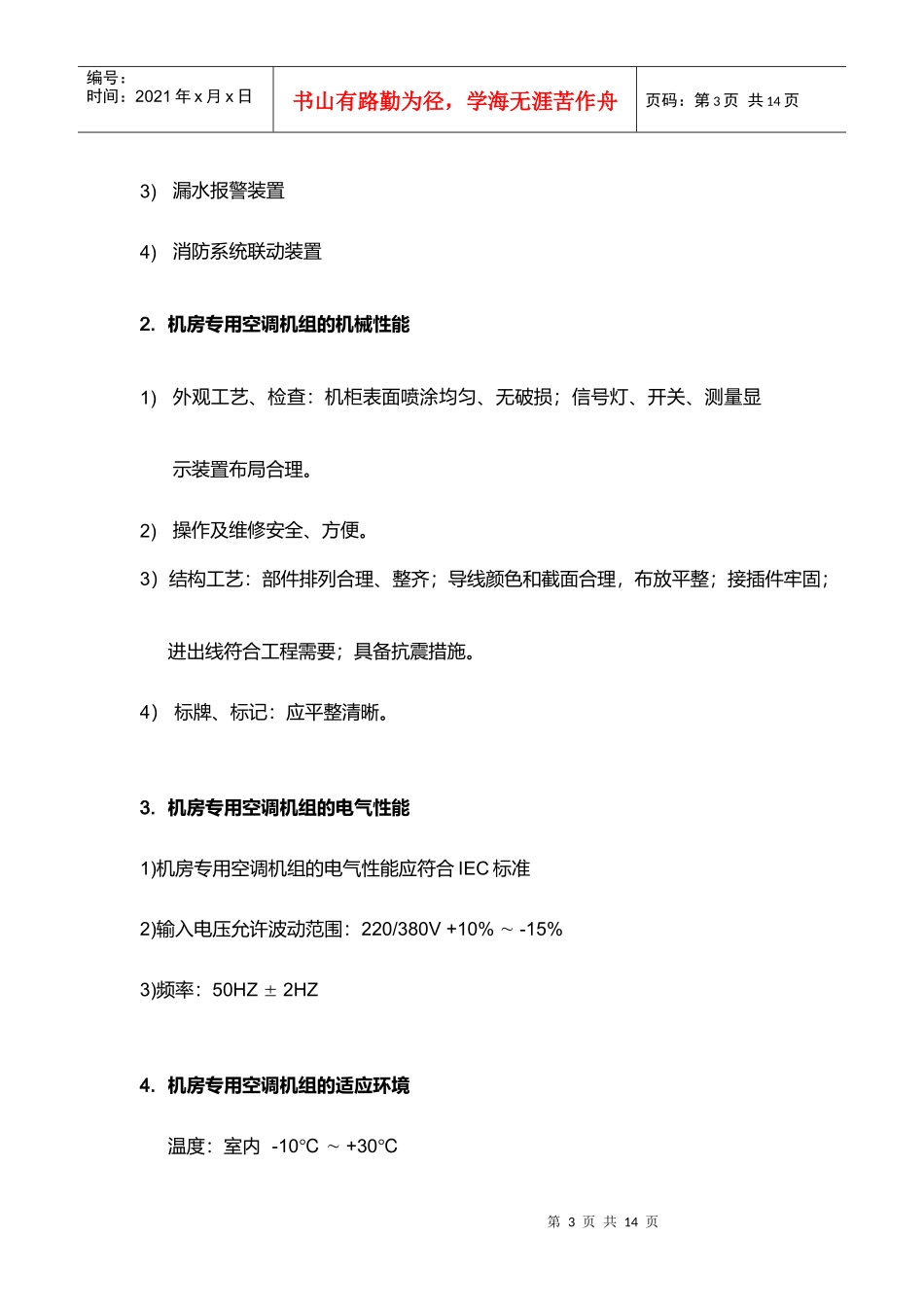

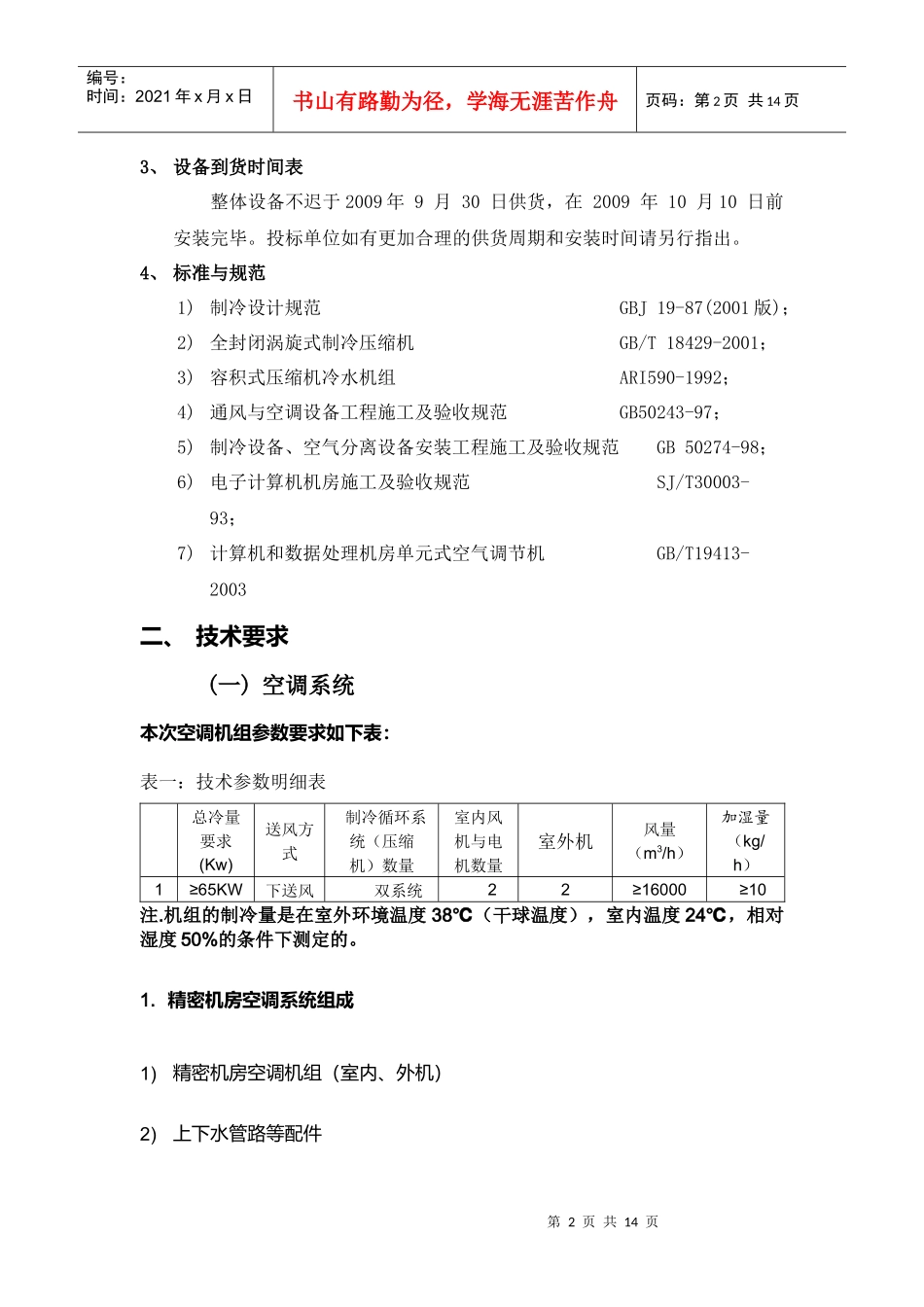

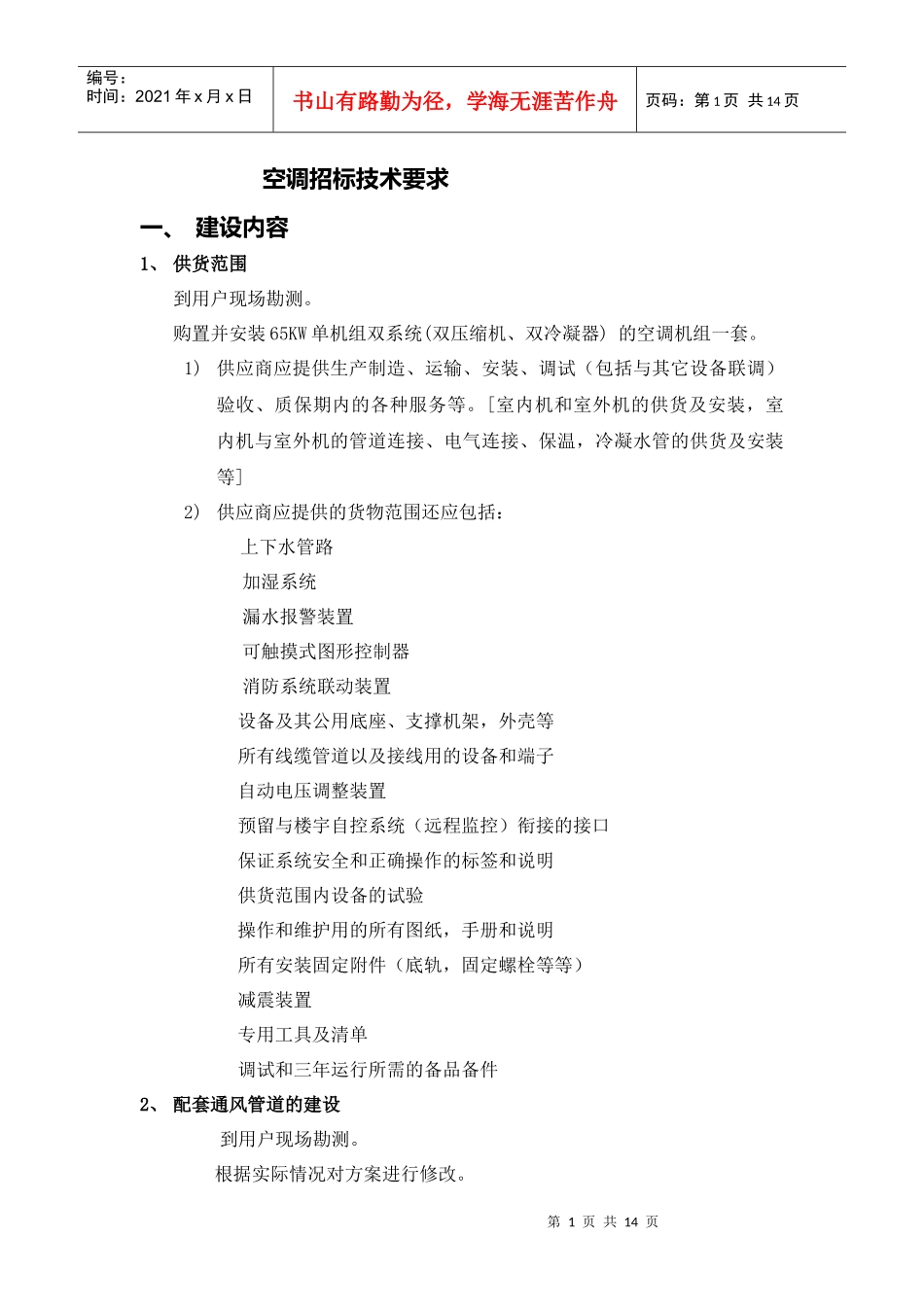

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页空调招标技术要求一、建设内容1、供货范围到用户现场勘测。购置并安装65KW单机组双系统(双压缩机、双冷凝器)的空调机组一套。1)供应商应提供生产制造、运输、安装、调试（包括与其它设备联调）验收、质保期内的各种服务等。[室内机和室外机的供货及安装，室内机与室外机的管道连接、电气连接、保温，冷凝水管的供货及安装等]2)供应商应提供的货物范围还应包括：上下水管路加湿系统漏水报警装置可触摸式图形控制器消防系统联动装置设备及其公用底座、支撑机架，外壳等所有线缆管道以及接线用的设备和端子自动电压调整装置预留与楼宇自控系统（远程监控）衔接的接口保证系统安全和正确操作的标签和说明供货范围内设备的试验操作和维护用的所有图纸，手册和说明所有安装固定附件（底轨，固定螺栓等等）减震装置专用工具及清单调试和三年运行所需的备品备件2、配套通风管道的建设到用户现场勘测。根据实际情况对方案进行修改。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3、设备到货时间表整体设备不迟于2009年9月30日供货，在2009年10月10日前安装完毕。投标单位如有更加合理的供货周期和安装时间请另行指出。4、标准与规范1)制冷设计规范GBJ19-87(2001版)；2)全封闭涡旋式制冷压缩机GB/T18429-2001；3)容积式压缩机冷水机组ARI590-1992；4)通风与空调设备工程施工及验收规范GB50243-97；5)制冷设备、空气分离设备安装工程施工及验收规范GB50274-98；6)电子计算机机房施工及验收规范SJ/T30003-93；7)计算机和数据处理机房单元式空气调节机GB/T19413-2003二、技术要求(一)空调系统本次空调机组参数要求如下表：表一：技术参数明细表总冷量要求(Kw)送风方式制冷循环系统（压缩机）数量室内风机与电机数量室外机风量（m3/h）加湿量（kg/h）1≥65KW下送风双系统22≥16000≥10注.机组的制冷量是在室外环境温度38℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。1.精密机房空调系统组成1)精密机房空调机组（室内、外机）2)上下水管路等配件第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3)漏水报警装置4)消防系统联动装置2.机房专用空调机组的机械性能1)外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。2)操作及维修安全、方便。3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。4）标牌、标记：应平整清晰。3.机房专用空调机组的电气性能1)机房专用空调机组的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V+10%-15%3)频率：50HZ2HZ4.机房专用空调机组的适应环境温度：室内-10℃+30℃第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页室外-30℃+45℃湿度：≤95%RH5.机房专用空调机组的温度、湿度控制性能1)机房专用空调应能按要求自动调节室内温、湿度，具有制冷、电加热、加湿、除湿等功能。夏季温度22±2℃冬季温度20±2℃夏季湿度50%±10%冬季湿度50%±10%洁净度粒度≥0.5μm，个数≤18000粒/分米3温度变化率≤5℃/h，并不得结露2)温、湿度波动超限应能发出报警信号6.机房专用空调机组的机组性能1)机房专用空调应有较大的送风量，满足“表一：技术参数明细表”的要求。2）机房专用空调应能应解决机房的高显热量负荷，24℃，45%RH工况下：显热比≥0.963）机房专用空调应具有高效节能性，压缩机具有较高的能效比。活塞式：COP≥3涡旋式：COP≥3.34）机组应有节能措施的设计第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页选用大面积蒸发器，保障换热效率；应安装有快速除湿装置，以减少空气过冷及热补偿的能量损失；室外风机应可根据室外温度无极调速，减少风机能耗及延长压缩机的使用寿命。5)机房专用空调系统应具有高可靠性，要求机组MTBF≥10万小时（平均无...
