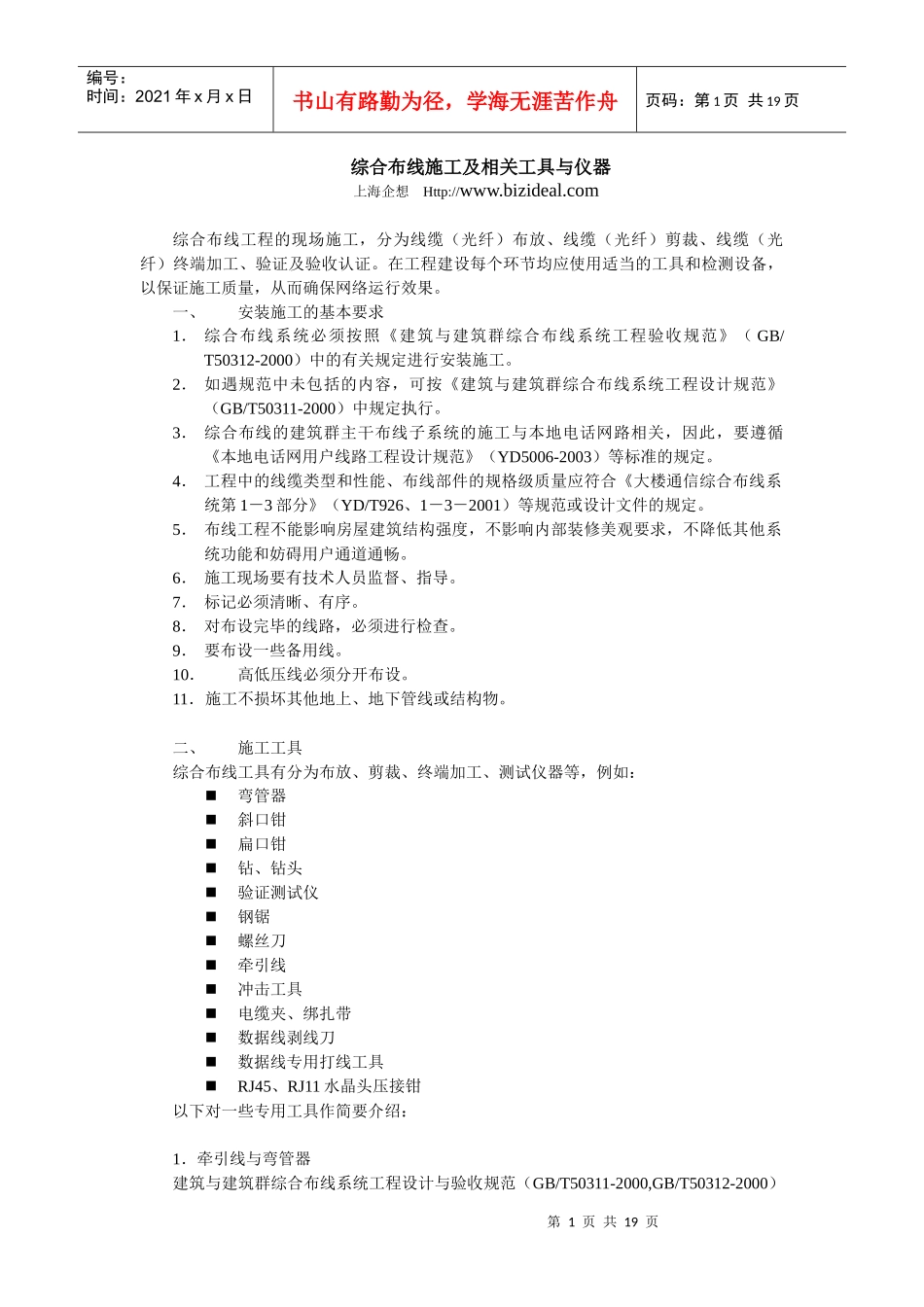

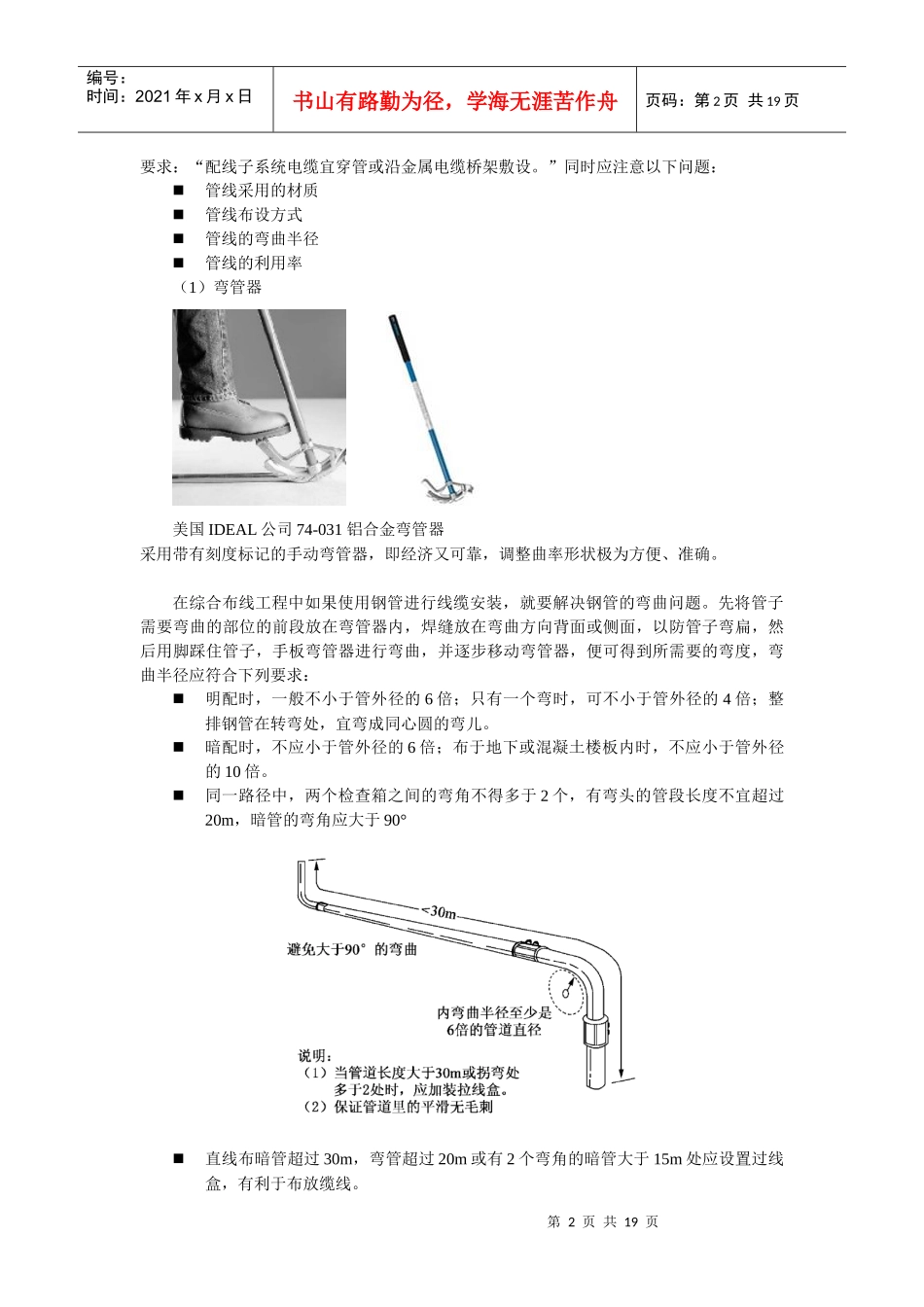

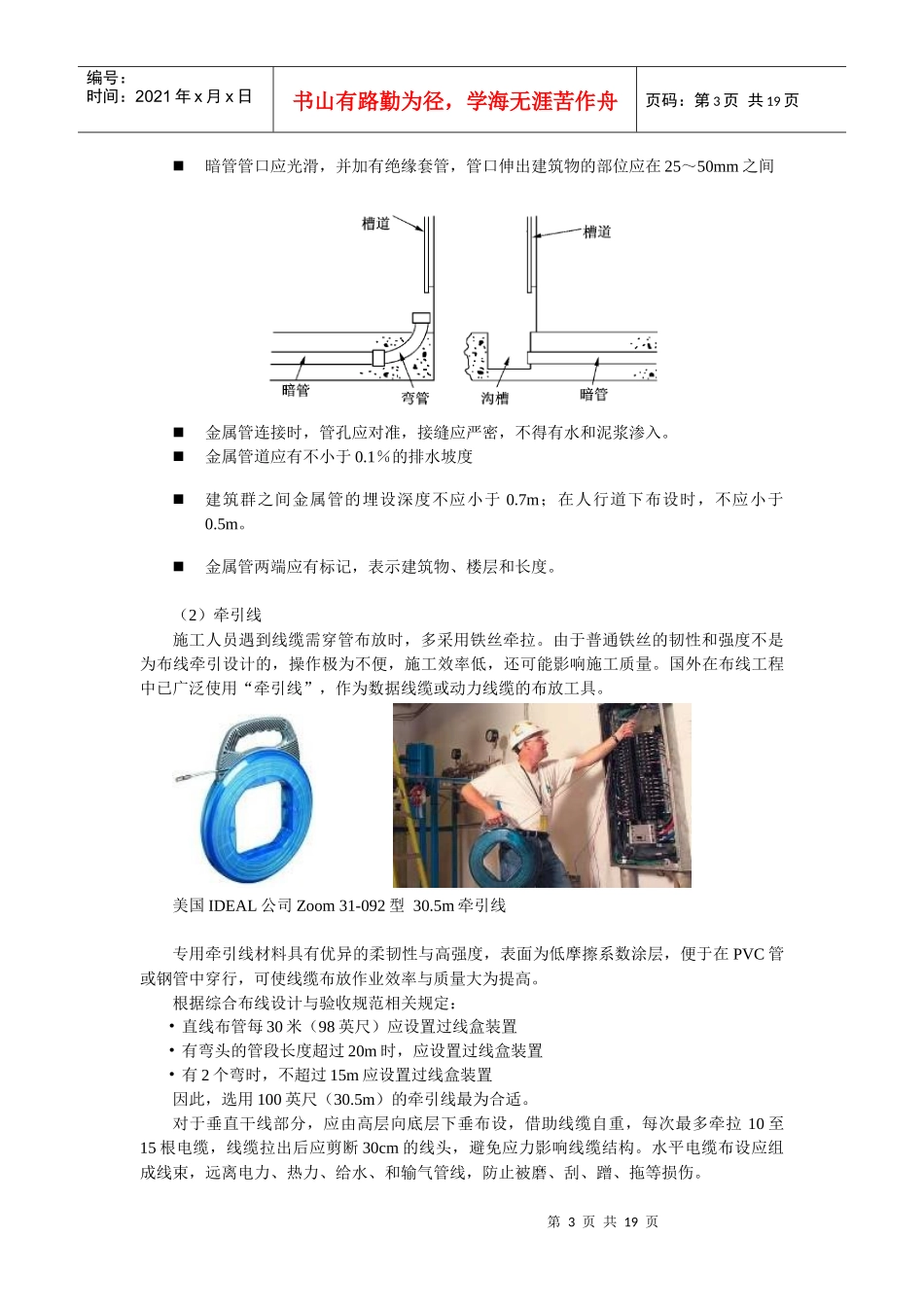

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页综合布线施工及相关工具与仪器上海企想Http://www.bizideal.com综合布线工程的现场施工，分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤）终端加工、验证及验收认证。在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。一、安装施工的基本要求1．综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）中的有关规定进行安装施工。2．如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）中规定执行。3．综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）等标准的规定。4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定。5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅。6．施工现场要有技术人员监督、指导。7．标记必须清晰、有序。8．对布设完毕的线路，必须进行检查。9．要布设一些备用线。10．高低压线必须分开布设。11．施工不损坏其他地上、地下管线或结构物。二、施工工具综合布线工具有分为布放、剪裁、终端加工、测试仪器等，例如：弯管器斜口钳扁口钳钻、钻头验证测试仪钢锯螺丝刀牵引线冲击工具电缆夹、绑扎带数据线剥线刀数据线专用打线工具RJ45、RJ11水晶头压接钳以下对一些专用工具作简要介绍：1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范（GB/T50311-2000,GB/T50312-2000）第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。”同时应注意以下问题：管线采用的材质管线布设方式管线的弯曲半径管线的利用率（1）弯管器美国IDEAL公司74-031铝合金弯管器采用带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。在综合布线工程中如果使用钢管进行线缆安装，就要解决钢管的弯曲问题。先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲，并逐步移动弯管器，便可得到所需要的弯度，弯曲半径应符合下列要求：明配时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆的弯儿。暗配时，不应小于管外径的6倍；布于地下或混凝土楼板内时，不应小于管外径的10倍。同一路径中，两个检查箱之间的弯角不得多于2个，有弯头的管段长度不宜超过20m，暗管的弯角应大于90°直线布暗管超过30m，弯管超过20m或有2个弯角的暗管大于15m处应设置过线盒，有利于布放缆线。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在25～50mm之间金属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗入。金属管道应有不小于0.1％的排水坡度建筑群之间金属管的埋设深度不应小于0.7m；在人行道下布设时，不应小于0.5m。金属管两端应有标记，表示建筑物、楼层和长度。（2）牵引线施工人员遇到线缆需穿管布放时，多采用铁丝牵拉。由于普通铁丝的韧性和强度不是为布线牵引设计的，操作极为不便，施工效率低，还可能影响施工质量。国外在布线工程中已广泛使用“牵引线”，作为数据线缆或动力线缆的布放工具。美国IDEAL公司Zoom31-092型30.5m牵引线专用牵引线材料具有优异的柔韧性与高强度，表面为低摩擦系数涂层，便于在PVC管或钢管中穿行，可使线缆布放作业效率与质量大为提高。根据综合布线设计与验收规范相关规定：•直线布管每30米（98英尺）应设置过线盒装置•有弯头的管段长度超过20m时，应设置过线盒装置•有2个弯时，不超过15m应设置过线盒装...
