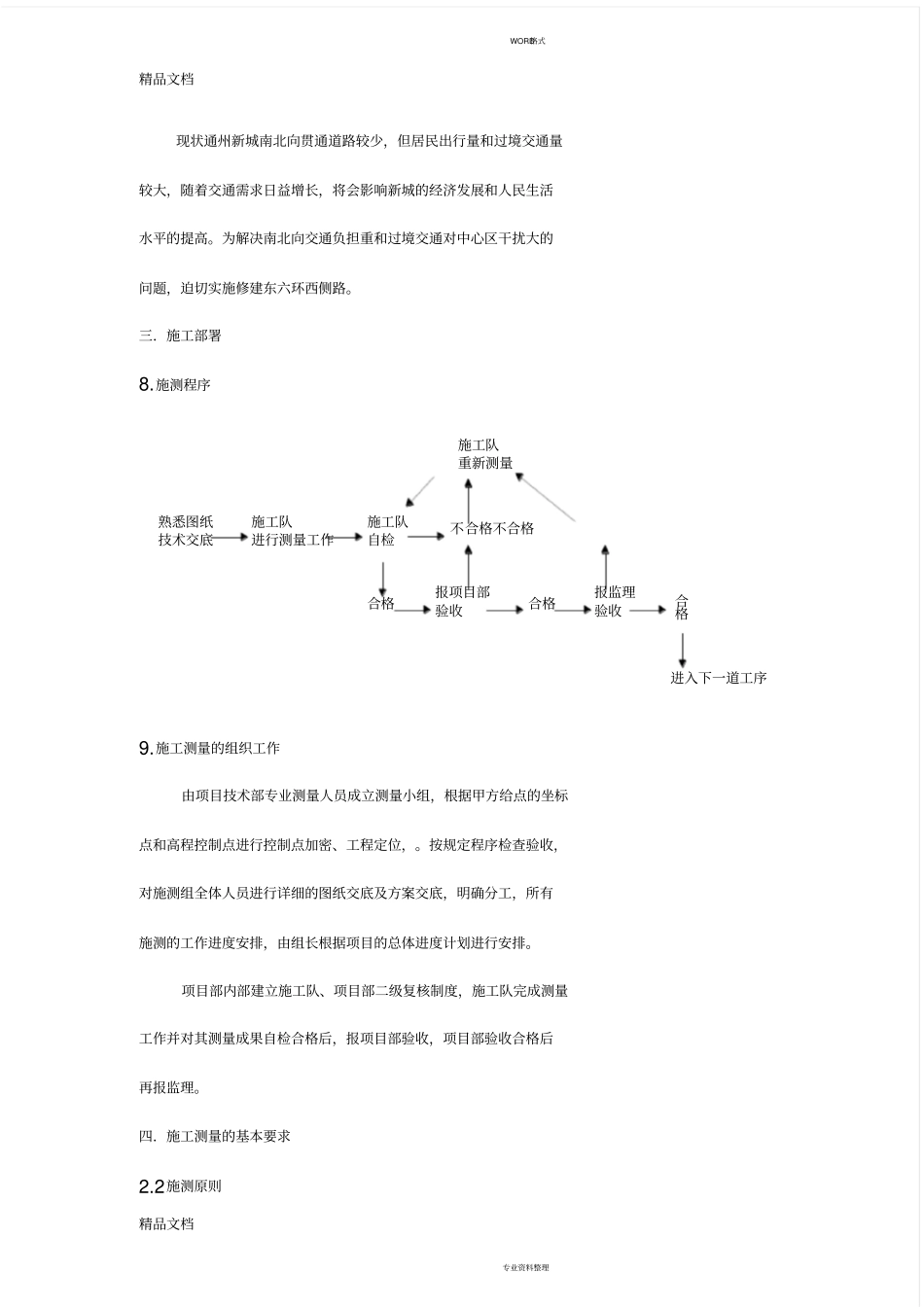

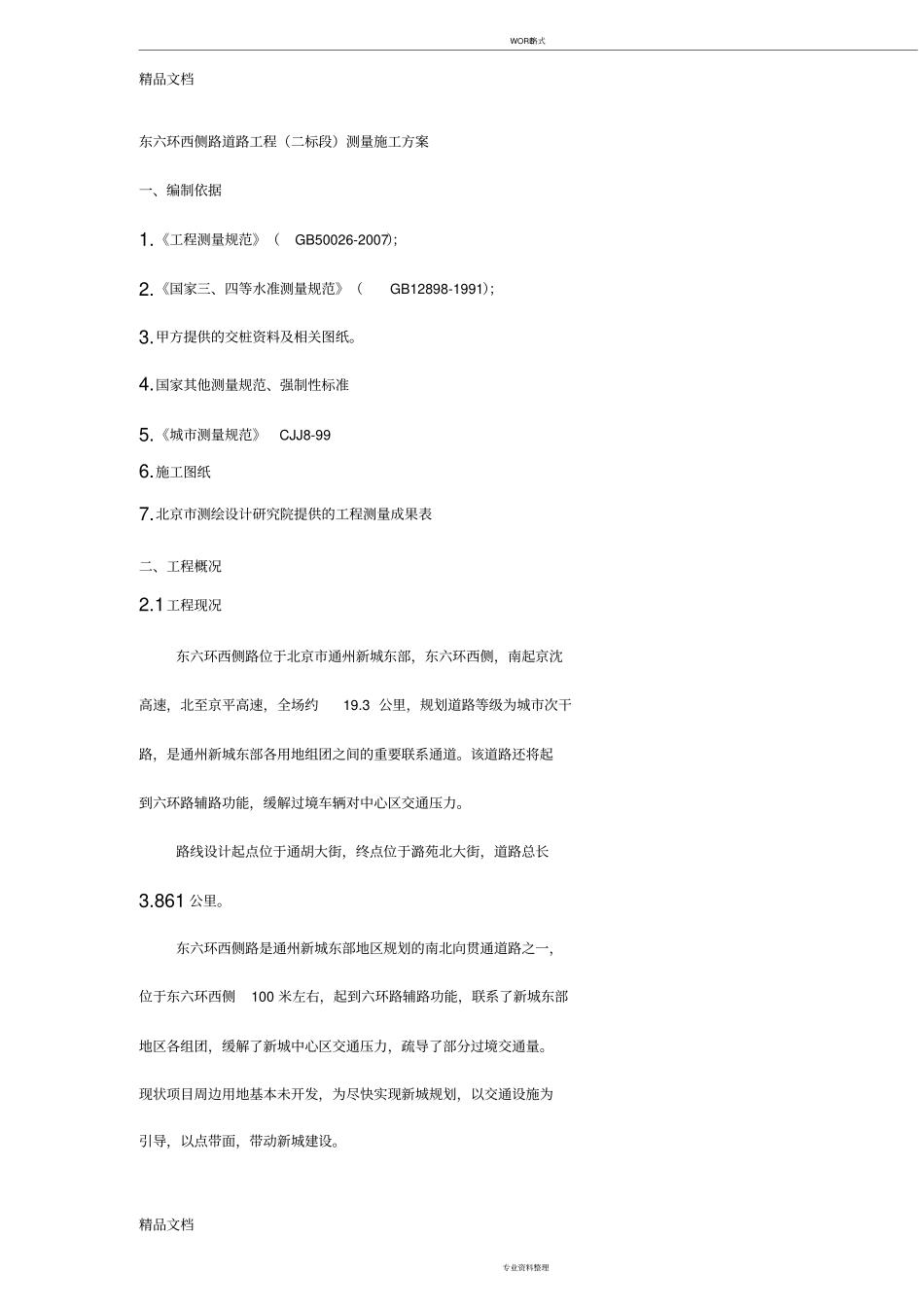

WORD格式专业资料整理精品文档东六环西侧路道路工程（二标段）测量施工方案一、编制依据1.《工程测量规范》（GB50026-2007）；2.《国家三、四等水准测量规范》（GB12898-1991）；3.甲方提供的交桩资料及相关图纸。4.国家其他测量规范、强制性标准5.《城市测量规范》CJJ8-996.施工图纸7.北京市测绘设计研究院提供的工程测量成果表二、工程概况2.1工程现况东六环西侧路位于北京市通州新城东部，东六环西侧，南起京沈高速，北至京平高速，全场约19.3公里，规划道路等级为城市次干路，是通州新城东部各用地组团之间的重要联系通道。该道路还将起到六环路辅路功能，缓解过境车辆对中心区交通压力。路线设计起点位于通胡大街，终点位于潞苑北大街，道路总长3.861公里。东六环西侧路是通州新城东部地区规划的南北向贯通道路之一，位于东六环西侧100米左右，起到六环路辅路功能，联系了新城东部地区各组团，缓解了新城中心区交通压力，疏导了部分过境交通量。现状项目周边用地基本未开发，为尽快实现新城规划，以交通设施为引导，以点带面，带动新城建设。精品文档WORD格式专业资料整理精品文档现状通州新城南北向贯通道路较少，但居民出行量和过境交通量较大，随着交通需求日益增长，将会影响新城的经济发展和人民生活水平的提高。为解决南北向交通负担重和过境交通对中心区干扰大的问题，迫切实施修建东六环西侧路。三．施工部署8.施测程序施工队重新测量熟悉图纸技术交底施工队进行测量工作施工队自检不合格不合格合格报项目部验收合格报监理验收合格进入下一道工序9.施工测量的组织工作由项目技术部专业测量人员成立测量小组，根据甲方给点的坐标点和高程控制点进行控制点加密、工程定位，。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度安排，由组长根据项目的总体进度计划进行安排。项目部内部建立施工队、项目部二级复核制度，施工队完成测量工作并对其测量成果自检合格后，报项目部验收，项目部验收合格后再报监理。四．施工测量的基本要求2.2施测原则精品文档WORD格式专业资料整理精品文档1.严格执行测量规范；遵守先整体后局部的原则，先确定平面及高程控制网，在控制网复核无误后，再以控制网为依据，进行工程各部位的定位放线。2.必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3.定位工作执行自检、互检合格后再报验的工作制度。4.测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5.明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2.3准备工作1）.全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，根据线路的平纵设计数，计算出线路坐标及设计高程，与图纸中的逐桩坐标表及纵断面高程数据认真进行复核，确定准确无误后方可进行施工放线。、测量工作在路基施工前应做好准备工作，其中包括导线、中线、水准点复核、横断面检查与补测，增设水准点等。复测导线点和水准点时，必须和相邻施工标段进行联测工作。以确保导线点的闭合。精品文档WORD格式专业资料整理精品文档2）.测量人员准备根据本工程规模及工程量，拟成立测量组，由一名测量组长负责，安排测工二名进行具体工作，主要负责测量控制网的建立、现场的施工放样、测量桩点的保护、内业资料的整理与申报工作。测量组长一人，测量员二人。3）.施工测量的精度应符合相关规范的要求。见附表精品文档WORD格式专业资料整理精品文档城镇道路工程施工质量检验标准DBJ01-11-20044路基10.路基土方表4.1.2路基土方允许偏差表序号项目规定值或允检查频率许偏差范围点数检验方法1中线线位30mm200m4用经纬仪测量2宽度不小于设计规定+B40m1用钢尺量注：宽度中B值为上层结构施工对该层要求的必要附加宽度2.4路床表4.3.1路床主控项目允许偏差表序号项目规定值或允许偏差检查频率土路床石路床范围点数检验方法1中线高程+15mm+15mm20m1用水准仪测量表4.3.2路床允许偏差表号项目规定值...
