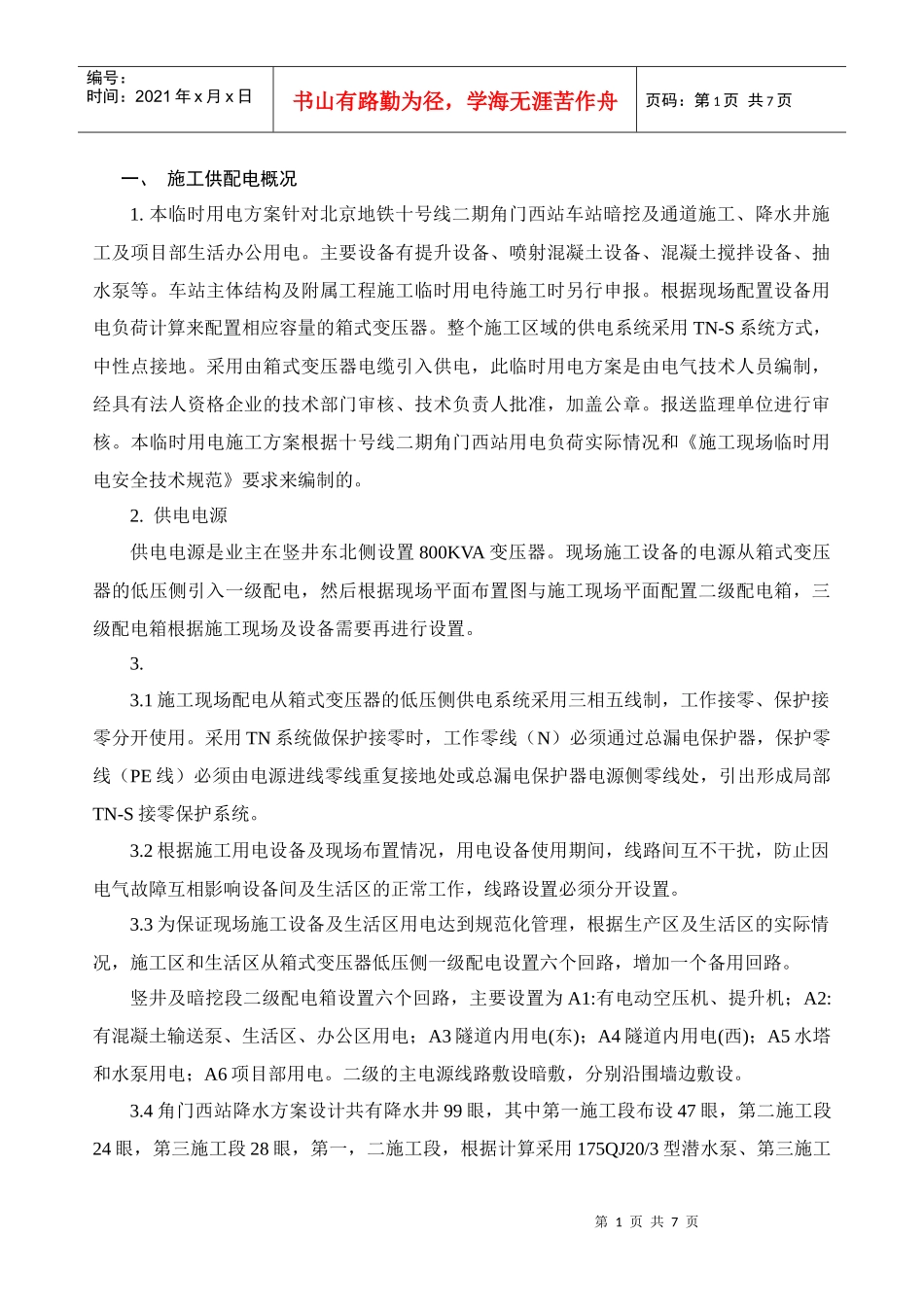

北京地铁十号线二期角门西站箱变管理制度箱变管理制度北京地铁十号线二期角门西站箱变管理制度中铁六局集团中铁六局集团北京地铁北京地铁1010号线二期号线二期0707标项目经理部标项目经理部2第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、施工供配电概况1.本临时用电方案针对北京地铁十号线二期角门西站车站暗挖及通道施工、降水井施工及项目部生活办公用电。主要设备有提升设备、喷射混凝土设备、混凝土搅拌设备、抽水泵等。车站主体结构及附属工程施工临时用电待施工时另行申报。根据现场配置设备用电负荷计算来配置相应容量的箱式变压器。整个施工区域的供电系统采用TN-S系统方式，中性点接地。采用由箱式变压器电缆引入供电，此临时用电方案是由电气技术人员编制，经具有法人资格企业的技术部门审核、技术负责人批准，加盖公章。报送监理单位进行审核。本临时用电施工方案根据十号线二期角门西站用电负荷实际情况和《施工现场临时用电安全技术规范》要求来编制的。2.供电电源供电电源是业主在竖井东北侧设置800KVA变压器。现场施工设备的电源从箱式变压器的低压侧引入一级配电，然后根据现场平面布置图与施工现场平面配置二级配电箱，三级配电箱根据施工现场及设备需要再进行设置。3.3.1施工现场配电从箱式变压器的低压侧供电系统采用三相五线制，工作接零、保护接零分开使用。采用TN系统做保护接零时，工作零线（N）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。3.2根据施工用电设备及现场布置情况，用电设备使用期间，线路间互不干扰，防止因电气故障互相影响设备间及生活区的正常工作，线路设置必须分开设置。3.3为保证现场施工设备及生活区用电达到规范化管理，根据生产区及生活区的实际情况，施工区和生活区从箱式变压器低压侧一级配电设置六个回路，增加一个备用回路。竖井及暗挖段二级配电箱设置六个回路，主要设置为A1:有电动空压机、提升机；A2:有混凝土输送泵、生活区、办公区用电；A3隧道内用电(东)；A4隧道内用电(西)；A5水塔和水泵用电；A6项目部用电。二级的主电源线路敷设暗敷，分别沿围墙边敷设。3.4角门西站降水方案设计共有降水井99眼，其中第一施工段布设47眼，第二施工段24眼，第三施工段28眼，第一，二施工段，根据计算采用175QJ20/3型潜水泵、第三施工第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页段18眼井采用175QJ20/3型潜水泵，6眼井采用175QJ50/3型潜水泵，做为降水用泵，水泵扬程略大于井深即可。降水用电总电源由800KVA箱式变压器低压侧提供，引入后进入一级配电箱构成电源的总控制系统，控制二级配电箱，然后均衡地分配给三级配电箱对各降水井点进行控制。降水用电一定要按照临时用电安全运行有关规定严格作业。线路所经过的地段如遇到公路或路面施工场地，需采取穿钢管暗埋敷设，埋深不小于500mm。所用配电箱均采用正规厂家生产的产品并带有漏电保护装置，线路全部采用TN-S保护系统。电缆全部采用YC型铜芯橡胶护套绝缘电缆。配电箱需编号，加安全栅栏，悬挂警示牌，并做防雨措施，明敷线路须架空。如有降水井在抽水期间由于受外界环境的限制（如在快速行车道上）不易观察，对降水用水泵在井下的工作状况不能及时掌握，因此需加装自动监控系统。可对水泵电机运行情况及时进行监控。为防止在抽水期间发生意外停电事故，现场需有备用发电机。3.5项目经理部设在角门西站东侧，项目部有2层办公楼，职工宿舍，食堂等。内部用电设施主要包括空调、电脑、饮水机、照明灯具、电热水器和食堂设备等，食堂设备用电主要包括电饼铛、冰柜、电饭煲等。在项目部驻地设三级配电箱两台。4.设计说明4.1施工现场所有电箱外壳、用电设备外壳及机座等正常情况下不带电的金属部件，均作保护接零。4.2本设计主要针对车站竖井及暗挖阶段、车站降水施工阶段临时供配电设置及线路进行了设计，后续施工根据现场具体勘查情况及各分包单位的用电负荷情况进行现场临时用电的第二次设计。4.3本设计...
