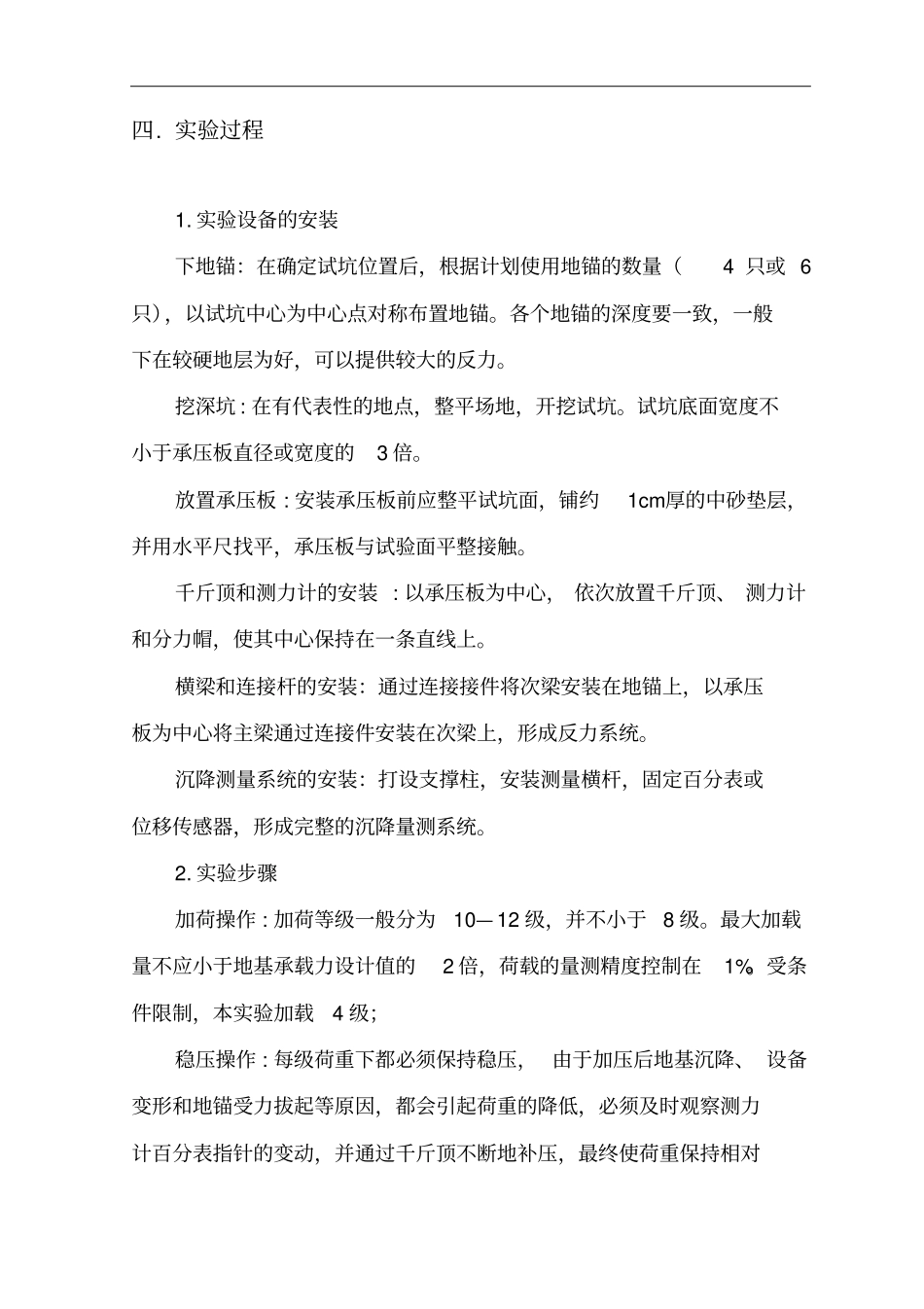

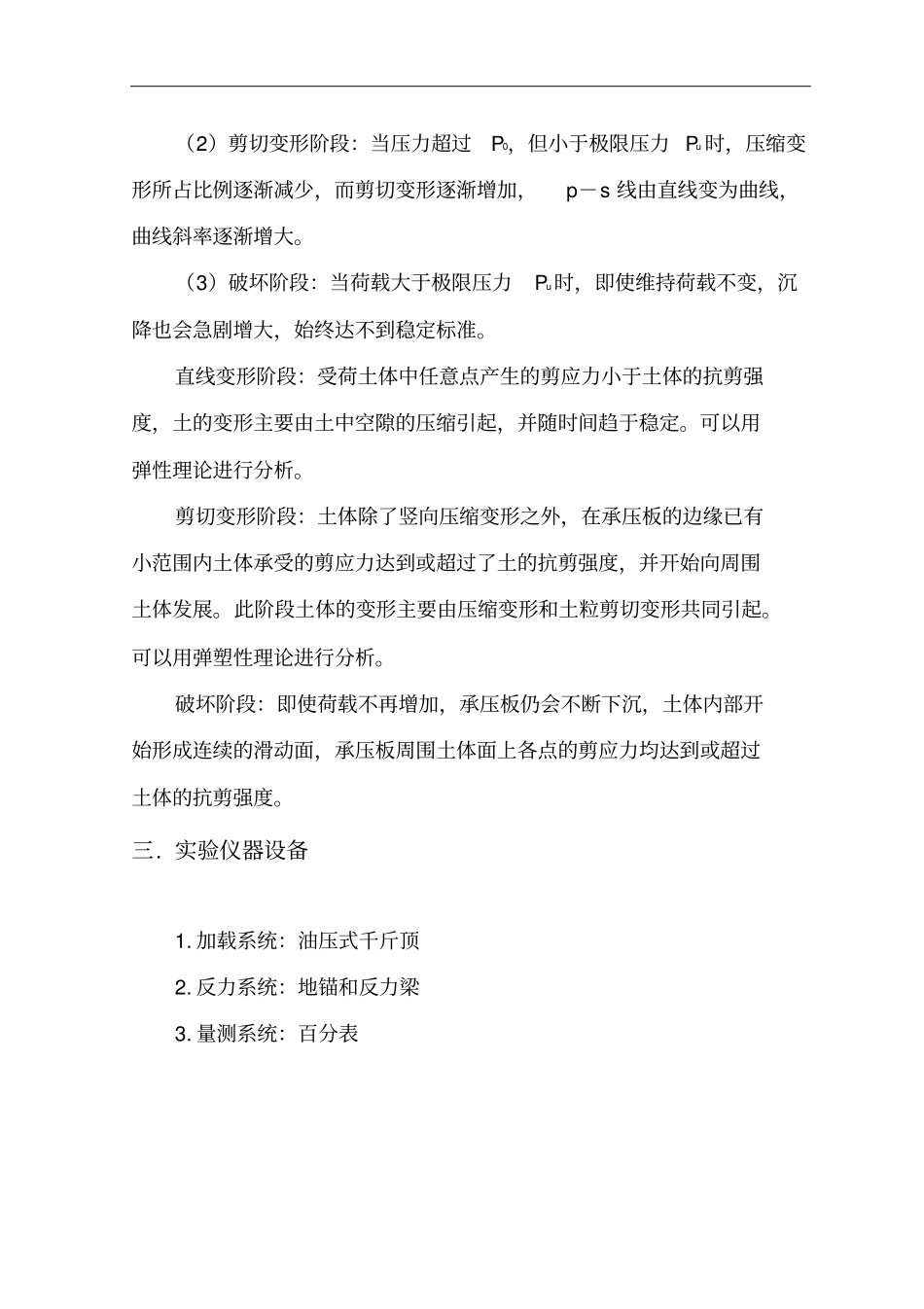

南华大学实验报告实验项目名称：荷载板实验实验成绩实验同组人：方园，谢发全，李杰才，刘俊，陈伟，徐正洲实验地点南华大学土工原位测试基地实验日期：2012年10月23日（下午）一.实验目的1.确定地基土的比例界限压力、极限承载力，评定地基土的承载力特征值；2.确定地基土的变形模量；3.估算地基土的不排水抗剪强度；4.确定地基土机床反力系数。二.实验原理在试验场地上将一定尺寸和几何形状（圆形或方形）的刚性板，安放在被测的地基持力层上，逐级增加荷载，并测得每一级荷载下的稳定沉降，直至达到地基破坏标准，由此可得到荷载（p）－沉降（s）曲线（即p－s曲线）。典型的平板载荷试验p－s曲线可划分为三个阶段：（1）直线变形阶段：p－s曲线为直线段（线性关系），对应于此段的最大压力P0，称为比例界限压力（也称为临塑压力），土体以压缩变形为主。（2）剪切变形阶段：当压力超过P0，但小于极限压力Pu时，压缩变形所占比例逐渐减少，而剪切变形逐渐增加，p－s线由直线变为曲线，曲线斜率逐渐增大。（3）破坏阶段：当荷载大于极限压力Pu时，即使维持荷载不变，沉降也会急剧增大，始终达不到稳定标准。直线变形阶段：受荷土体中任意点产生的剪应力小于土体的抗剪强度，土的变形主要由土中空隙的压缩引起，并随时间趋于稳定。可以用弹性理论进行分析。剪切变形阶段：土体除了竖向压缩变形之外，在承压板的边缘已有小范围内土体承受的剪应力达到或超过了土的抗剪强度，并开始向周围土体发展。此阶段土体的变形主要由压缩变形和土粒剪切变形共同引起。可以用弹塑性理论进行分析。破坏阶段：即使荷载不再增加，承压板仍会不断下沉，土体内部开始形成连续的滑动面，承压板周围土体面上各点的剪应力均达到或超过土体的抗剪强度。三.实验仪器设备1.加载系统：油压式千斤顶2.反力系统：地锚和反力梁3.量测系统：百分表四.实验过程1.实验设备的安装下地锚：在确定试坑位置后，根据计划使用地锚的数量（4只或6只），以试坑中心为中心点对称布置地锚。各个地锚的深度要一致，一般下在较硬地层为好，可以提供较大的反力。挖深坑:在有代表性的地点，整平场地，开挖试坑。试坑底面宽度不小于承压板直径或宽度的3倍。放置承压板:安装承压板前应整平试坑面，铺约1cm厚的中砂垫层，并用水平尺找平，承压板与试验面平整接触。千斤顶和测力计的安装:以承压板为中心，依次放置千斤顶、测力计和分力帽，使其中心保持在一条直线上。横梁和连接杆的安装：通过连接接件将次梁安装在地锚上，以承压板为中心将主梁通过连接件安装在次梁上，形成反力系统。沉降测量系统的安装：打设支撑柱，安装测量横杆，固定百分表或位移传感器，形成完整的沉降量测系统。2.实验步骤加荷操作:加荷等级一般分为10—12级，并不小于8级。最大加载量不应小于地基承载力设计值的2倍，荷载的量测精度控制在1%。受条件限制，本实验加载4级；稳压操作:每级荷重下都必须保持稳压，由于加压后地基沉降、设备变形和地锚受力拔起等原因，都会引起荷重的降低，必须及时观察测力计百分表指针的变动，并通过千斤顶不断地补压，最终使荷重保持相对稳定；沉降观测：采用慢速法时，对于土体，每级荷载施加后，间隔5min、5min、10min、10min、15min、15min测读一次沉降，当连续2h每小时沉降量不大于0.1mm时，认为沉降已达到相对稳定标准，施加下一级荷载，直至达到试验终止条件；试验观测与记录：在试验过程中，必须始终按规定将观测数据记录在荷载试验记录表中。实验记录是荷载试验中最重要的第一手资料，必须正确记录，并严格校对。五.测试成果及分析表1.18t千斤顶标准表序号压力表读数σ千斤顶出力F承载板直径承载板下地基应力（MPa）(kN)（cm）（kPa）100.93011.5321216.630236.3032432.430461.0843648.730685.9854864.530912.54F=1.3232σ+0.8148表1.2载荷板测试结果读数荷载表一读数表二读数01868159612176814902416441372361297107048879687绘制P-s曲线，根据荷载试验沉降观测原始记录，将(P,S)点绘在厘米坐标纸上。系列1读数荷载表一读数沉降表二读数沉降平均沉降01868159612176810014909396.52416441201372113116.536129735510703...
