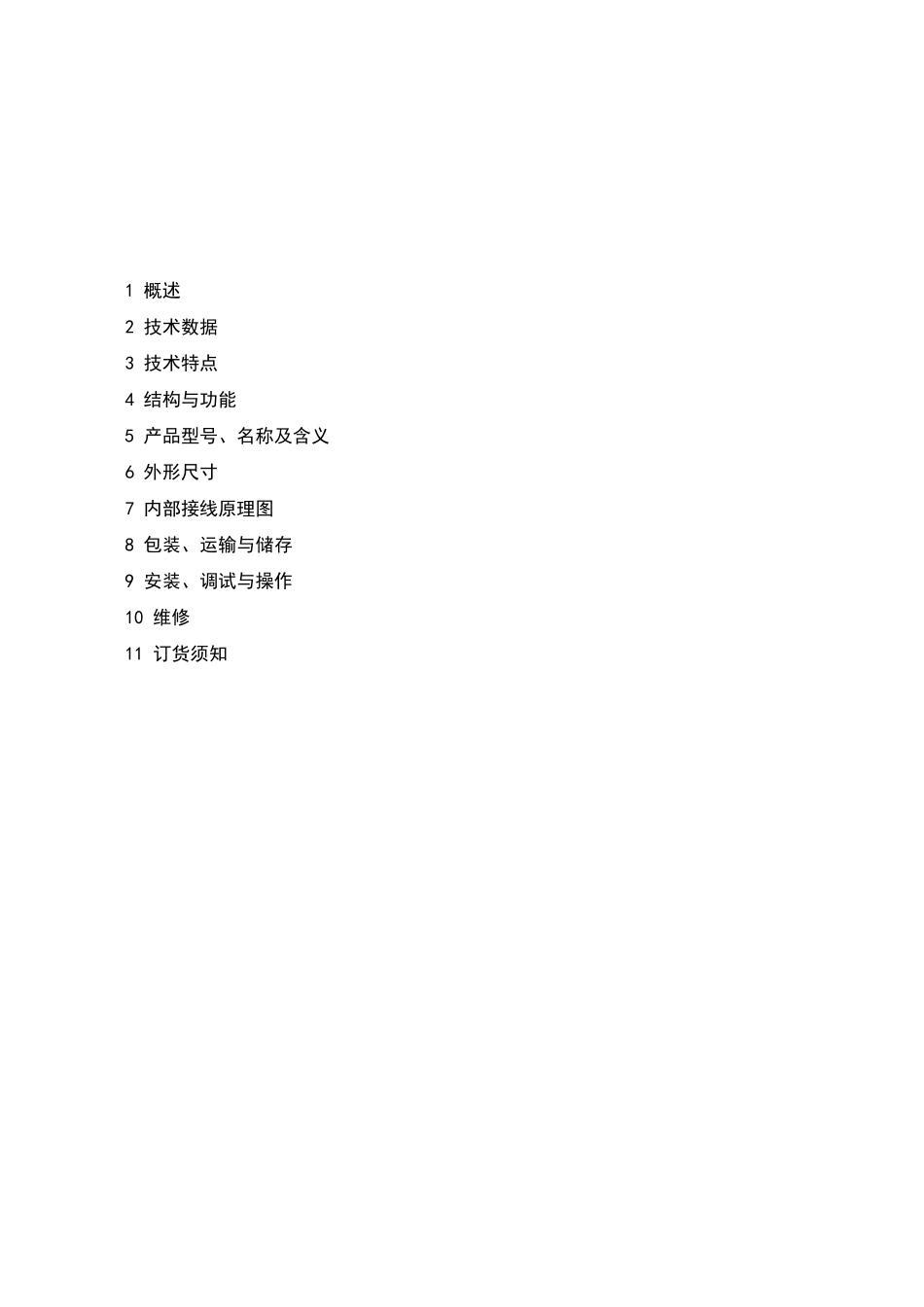

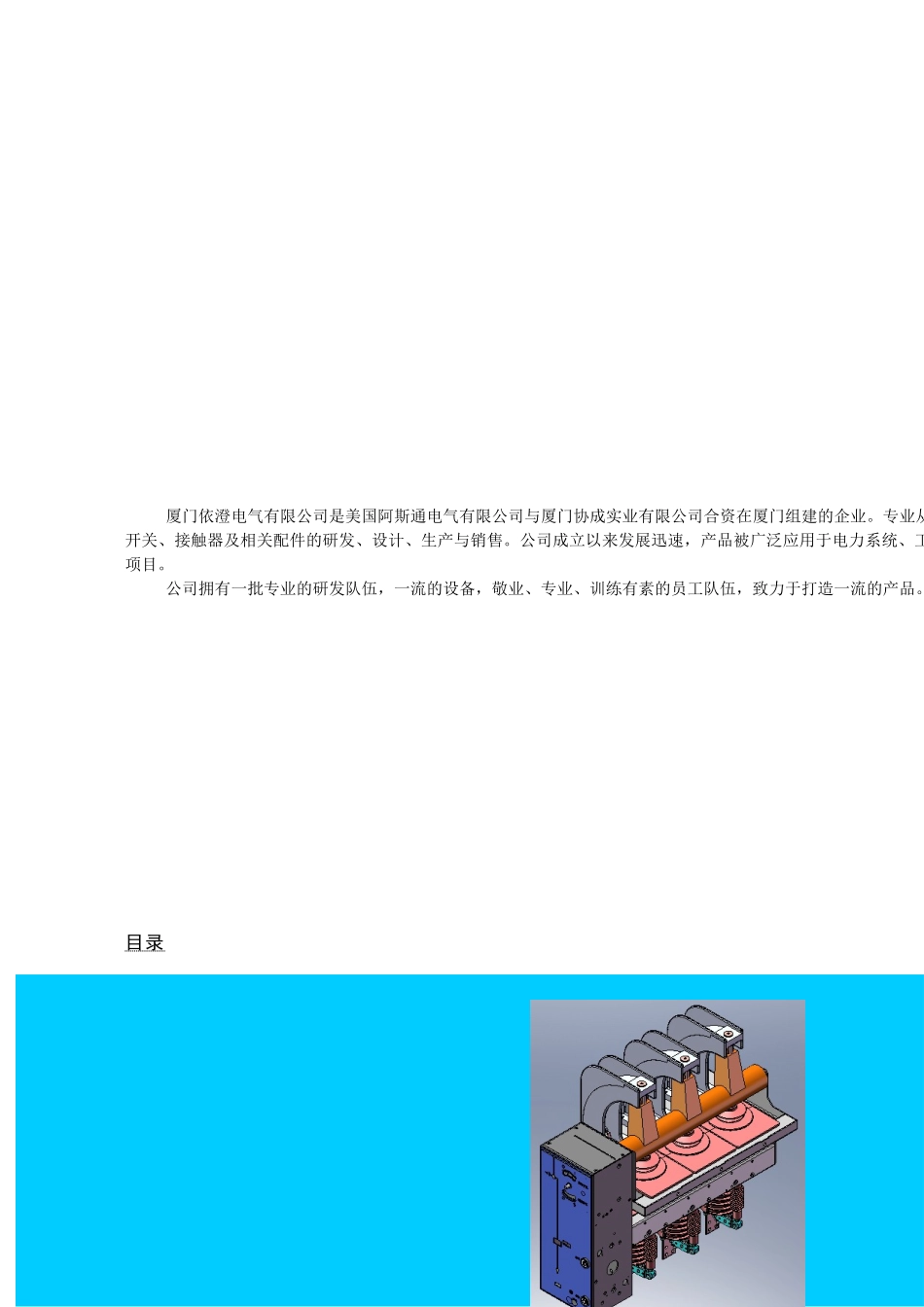

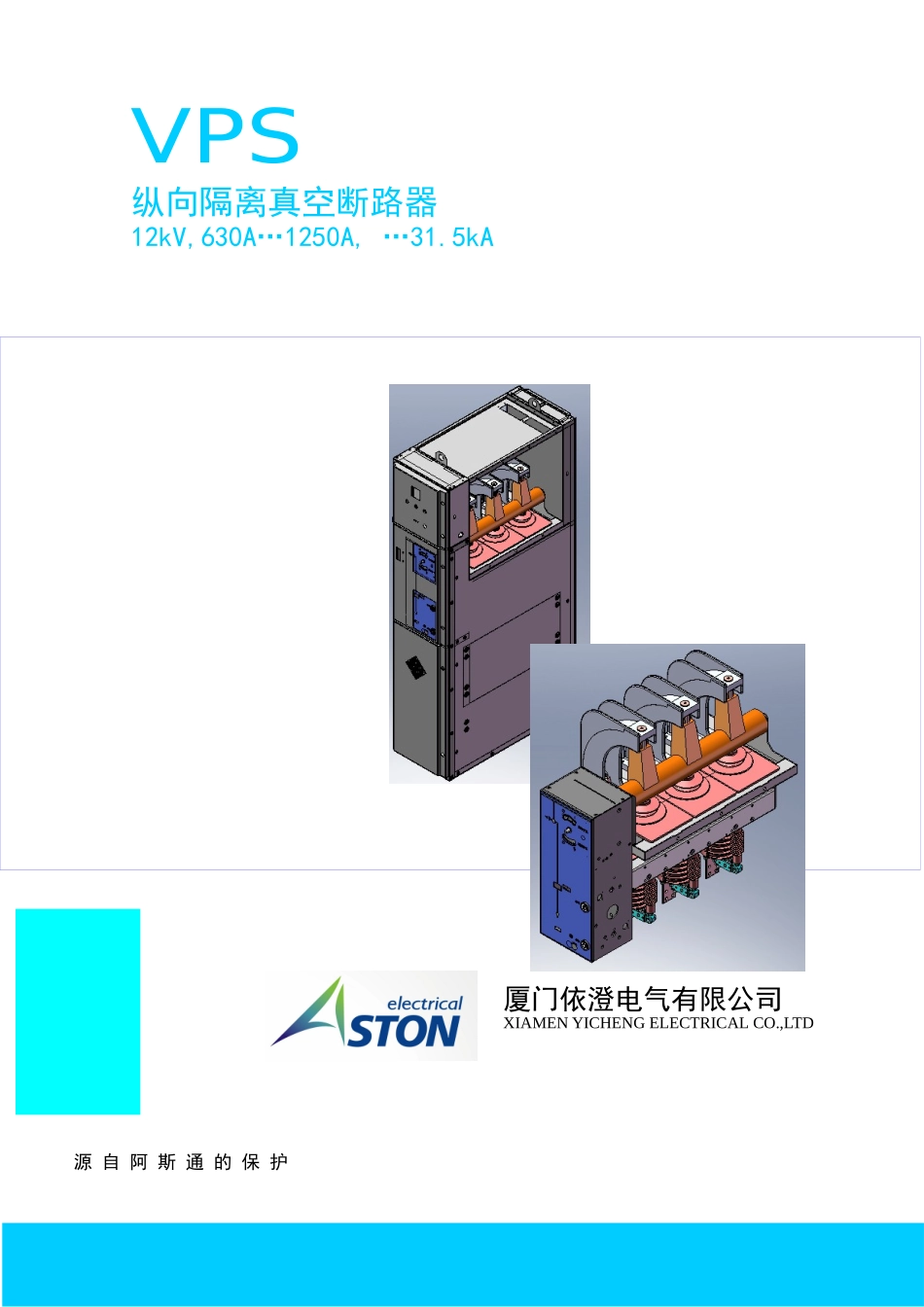

VPS纵向隔离真空断路器12kV,630A…1250A,…31.5kA厦门依澄电气有限公司XIAMENYICHENGELECTRICALCO.,LTD源自阿斯通的保护厦门依澄电气有限公司是美国阿斯通电气有限公司与厦门协成实业有限公司合资在厦门组建的企业。专业从事中压开关设备、断路器、负荷开关、接触器及相关配件的研发、设计、生产与销售。公司成立以来发展迅速，产品被广泛应用于电力系统、工矿企业、建筑业及各种基础设施项目。公司拥有一批专业的研发队伍，一流的设备，敬业、专业、训练有素的员工队伍，致力于打造一流的产品。目录1概述2技术数据3技术特点4结构与功能5产品型号、名称及含义6外形尺寸7内部接线原理图8包装、运输与储存9安装、调试与操作10维修11订货须知1概述1.1总则VPS纵向隔离真空断路器是新一代小型化、组合式的电气开关设备，其主要特征是主回路采用三相纵向布置，将三工位隔离开关与真空断路器的功能组合在一起。整台设备结构紧凑、尺寸小巧、采用固定安装。可广泛应用在3-12kV三相交流50Hz的电力系统中，适用于各类箱式变电站、环网柜和固定式开关柜。三工位隔离开关具有合闸、隔离、接地三个位置，采用弹簧操作机构，每个位置均有可靠的定位，而且具有明显的隔离断口。断路器机构采用平面涡卷弹簧机构，机构零部件数量少，结构紧凑，操作功小，性能更加稳定。隔离开关机构与断路器机构之间设有完备的机械联锁，确保操作安全可靠。1.2依据标准VPS型隔离断路器设计制造遵循以下标准：GB1984-2003高压交流断路器GB1985-2005交流高压隔离开关和接地开关JB3855-19963.6kV~40.5kV户内高压交流真空断路器DL/T403-200312kV~40.5kV高压真空断路器订货技术条件符合IEC62271-100的相关要求1.3使用环境条件VPS型隔离真空断路器主要适用于下列正常使用条件的限额值：周围空气温度：-15ºC…+40ºC相对湿度：＜95%装设地点海拔高度：＜1000m对于特殊使用条件，请与制造厂联系。1.4应用1.4.1应用范围VPS型隔离真空断路器可广泛用于工矿企业、发电厂、变电站及城市基础建设项目作电气设施的控制和保护之用。1.4.2适用柜型VPS型隔离真空断路器可配装在小型固定柜中，也可配装在环网柜及箱变中使用。2技术数据2.1断路器的技术数据2.2断路器调整后的机械特性参数序号项目单位数据1触头开距mm11±12超行程3.5±13三相分、合闸不同期性ms≤24触头合闸弹跳时间≤25平均分闸速度m/s0.9~1.46平均合闸速度0.4~0.87合闸时间ms≤1008分闸时间35~609断路器每相主回路电阻μΩ≤4010隔离断路器每相主回路电阻μΩ≤6011隔离开关三相不同期mm≤212动、静触头允许磨损累积厚度mm32.3脱扣器与闭锁电磁铁的技术参数设备名称额定电压（V）额定电流（A）分闸脱扣器TQAC220/110DC220/1101/20.77/0.55合闸脱扣器HQ过流脱扣器Y7、Y8、Y95A闭锁电磁铁Y1DC220/1102.4储能电机的技术参数额定电压功率（W）储能时间（S）适用电流等级AC/DC220/11090≤1520kA、25kA、31.5kA序号项目单位数据1额定电压kV122额定绝缘水平1min工频耐受电压：相间、相对地/隔离断口42/48雷电冲击耐受电压：相间、相对地/隔离断口75/853额定频率Hz504额定电流A63012505额定短路开断电流kA202531.56额定短时耐受电流202531.57额定短路关合电流（峰值）5063808额定峰值耐受电流5063809额定异相接地故障开断电流17.321.727.410额定短路持续时间（主回路）S411额定操作顺序O-0.3s-CO-180s-CO12机械寿命次100003技术特点3.1功能复合、一体化产品VPS隔离断路器是功能复合、一体化产品，它不但具有真空断路器的功能，还具有隔离开关的功能。隔离开关为三工位结构，具有合闸、隔离、接地功能，断路器为三相纵向布置。隔离/接地开关装于隔离断路器的上部，为旋转结构，手动操作。当隔离开关在与主母线接通位置时断路器才能合闸，当断路器分闸后隔离开关才能分闸。当需要对馈线电缆进行检修时，将隔离开关分到隔离位置后，再将其打倒接地位置，将断路器合闸，可实现馈线电缆的有效接地。反之，断路器先分闸，隔离开关与接地位置分离，进入隔离位置。当进行送电操作时，将隔离开关由隔离位置达到合闸位置后，断路器方可进行合闸操作。这种结构设计具有...
