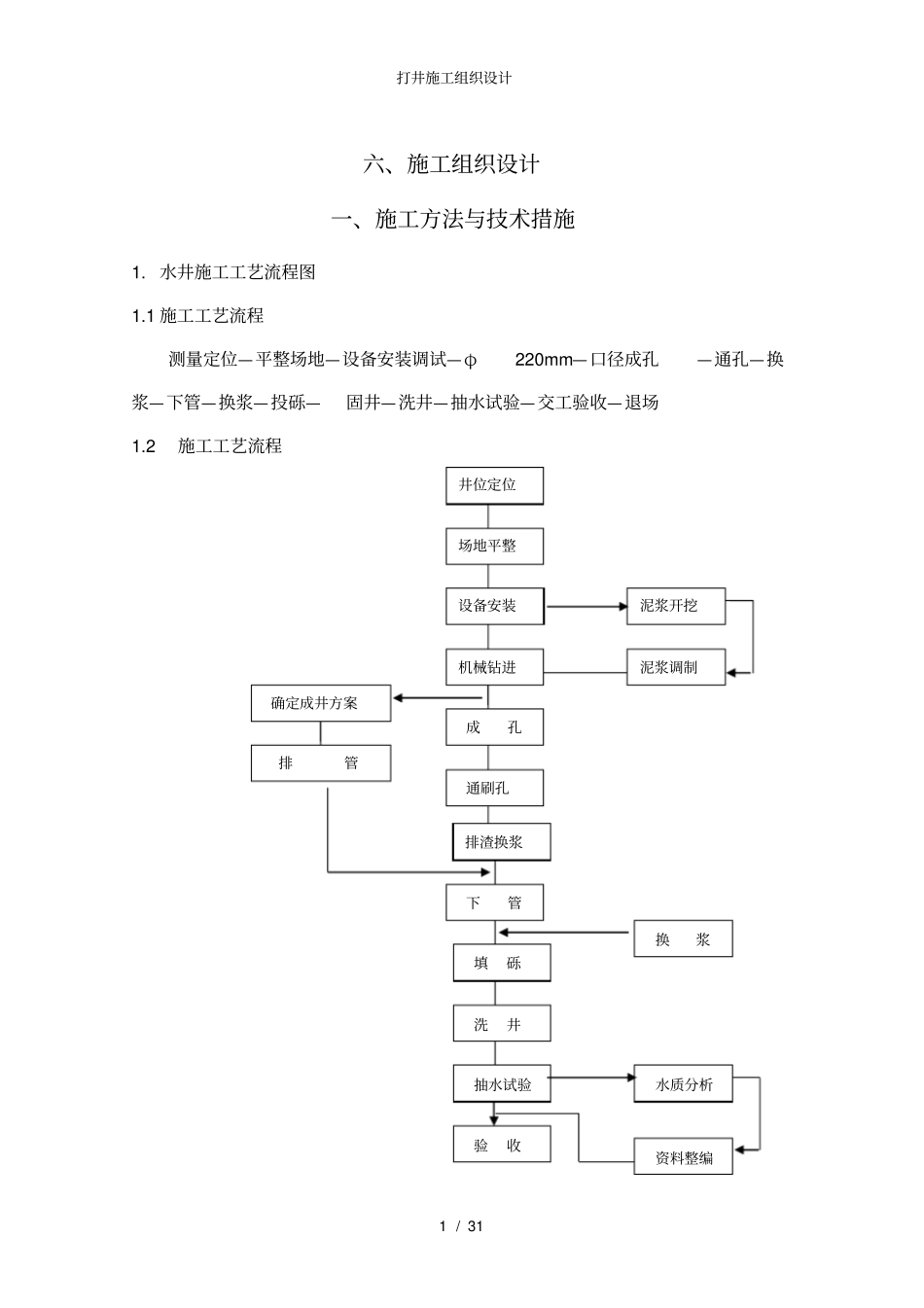

打井施工组织设计1/31六、施工组织设计一、施工方法与技术措施1.水井施工工艺流程图1.1施工工艺流程测量定位—平整场地—设备安装调试—φ220mm—口径成孔—通孔—换浆—下管—换浆—投砾—固井—洗井—抽水试验—交工验收—退场1.2施工工艺流程确定成井方案泥浆调制泥浆开挖通刷孔场地平整设备安装机械钻进成孔排管排渣换浆下管填砾洗井抽水试验井位定位验收换浆水质分析资料整编打井施工组织设计2/311.3.2水井施工准备1.3.2.1技术准备（1）组织技术人员熟悉设计图纸及有关资料，进行第一次技术复核，发现问题作好记录，并及时向有关部门反馈。（2）编制单井成井方案，明确工程水文地质技术工作方案及钻探技术工作方案，确定成井工艺。（3）由技术人员写出书面技术交底卡，并召技术交底会。(4)召开机台技术交底会议，通报工作内容，提出工程质量和工期要求，明确施工工艺方案及注意事项。1.3.2.2.测量定位由测量工程师组成测量组统一放线。根据施工平面布置图规划孔位，用水准仪进行精确测量。确定孔位的水平坐标和高程。井位处应打入木桩标识。经过校核无误后再报请监理工程师验收。1.3.2.3.设备造选型与进场、安装（1）根据管井结构和地层情况，选用8QZJ-150D型钻机采取正循环方法进行施工。（2）设备安装做到水平、周正、稳固、到位。电器放置在防雨防潮位置，动力线、照明线和照明灯具、电器和安装符合安全生产规范，接地良好。（3）钻机底脚要打夯实，并注意水平。其它地基均应平整坚实，支撑部位受力均匀并避免雨水和泥浆浸泡。（4）钻机安装要保持三点一线和转盘水平。钻压仪应防震、避水。泥浆管线密封、耐压、高压管固定在外事塔上的适当位置，发现漏水、破损及时修理或更换。（5）施工现场布置紧凑、整齐、合理、管材、工具和附属设施摆放整齐，打井施工组织设计3/31所有物资材料不得随意朝堆放。（7）设备安装完毕，经业主和公司有关部门验收合格后方可开钻。1.3.2.4.材料准备在业主和监理工程师的指导下，确定材料供应厂商，并报业主和监理工程师批准。原材料到场后及时检测验收，检验合格的材料方可投入使用。1.3.3.成井工艺1.3.3.1.钻进方法及要求（1）钻进方法：采用φ220mm三翼式钻头一次成孔至设计孔深。（2）钻进参数：钻压为钻具重量的85-90%，转速37-84r/min，泵量1561/min。（3）孔径达到设计要求，孔身无过大的超径或缩径，同径钻具通孔时应畅通无阻。孔深误差小于1‰。（4）钻进注意事项a、根据地层情况合理掌握钻进参数，禁止盲目加压。钻压不得超过钻具重量的90%，不超过第一次弯曲的临界压力值。b、精心操作，送钻均匀，操作者应注意观察钻压仪，避免钻压忽大忽小和人为的间断加压。c、钻井过程中操作者应注意观察下列情况：钻压仪和泵压表；进尺快慢是否正常；是否跳钻、蹩车、蹩泵；泥浆排量和岩屑上返情况；泥浆性能变化和消耗渗漏情况；转盘运转是否正常。发现异常情况应立即上提钻具并及时采取相应措施。d、禁止加压启动转盘，避免损坏钻头和扭断钻具。e、任何情况下钻具都不得在孔内静置，因故停止钻进时，就尽量保持循环液的继续循环，并指派专人活动钻具，上下活动钻具应大于5米，并且原悬重不变，回转钻具超过10圈。打井施工组织设计4/31f、控制上下钻速度，在砂层孔段避免长时间冲孔。g、上下钻遇阻时不得强拉硬墩，应开泵划眼消除阻卡现象。h、坚持回灌钻孔，任何情况下都要保持泥浆充满钻孔。i、钻进过程中要始终保持泥浆性能达到设计要求，保持足够的泵压泵量，保持孔底干净。j、每打一单根要划眼1-2次，冲孔5-15分钟。k、做好钻头入井前和钻后的检查工作，钻头入进前应仔细检查丝扣、牙轮、牙齿、轮掌、轴承、水眼、传压孔，发现问题不得入井。l、认真检查钻具、凡弯曲、偏麿、丝扣不好、水路堵塞、有伤和焊有异物的钻杆不得入井。下钻时应清洗丝扣，涂丝扣油。m、现场必须备好打捞。n、严格执行+交接班制度，钻具组合、机上余尺、钻井参数、钻井入井运转时间、孔内情况、设备运转情况、进尺快慢以及规定的所有情况都应交接清楚。o、进入取水层段应做好岩样捞取和钻探判层工作，做好钻井记录和简易水文观测记录。并及时向监理工程师通报...
