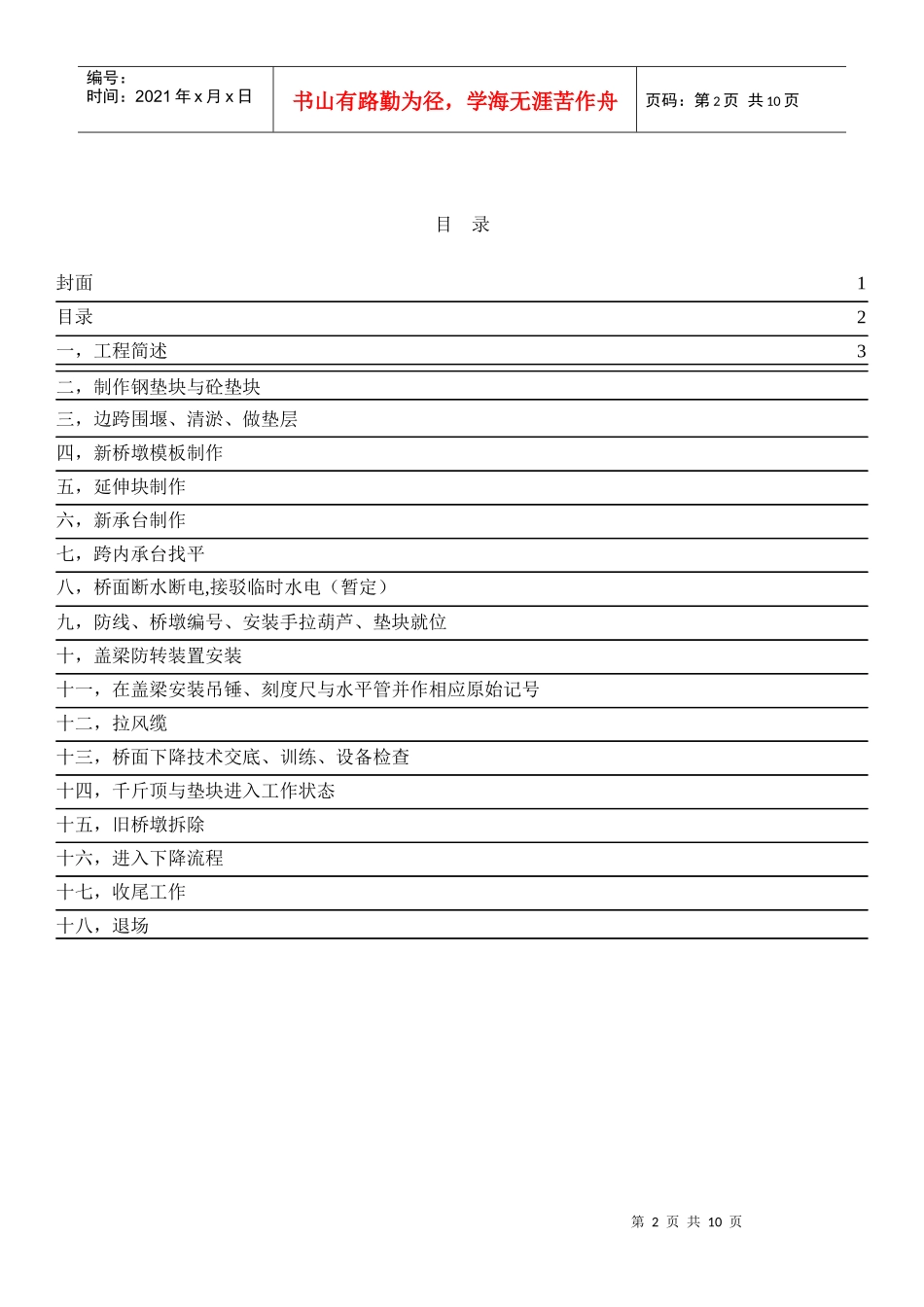

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页简岸桥施工组织方案2012年2月第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录封面1目录2一，工程简述3二，制作钢垫块与砼垫块三，边跨围堰、清淤、做垫层四，新桥墩模板制作五，延伸块制作六，新承台制作七，跨内承台找平八，桥面断水断电,接驳临时水电（暂定）九，防线、桥墩编号、安装手拉葫芦、垫块就位十，盖梁防转装置安装十一，在盖梁安装吊锤、刻度尺与水平管并作相应原始记号十二，拉风缆十三，桥面下降技术交底、训练、设备检查十四，千斤顶与垫块进入工作状态十五，旧桥墩拆除十六，进入下降流程十七，收尾工作十八，退场第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一，工程简述简岸桥位于佛山市顺德区北滘镇简岸村，连接北滘墟镇与简岸村，跨过简岸河，长度10+16+16+10=36m，桥面宽16m，为三不等跨简支梁结构，通航高度约3m（见附图1），现根据需要将桥梁整体降低1.6m，桥两端引道也相应降低，以改善道路交通环境，提高车辆通行安全性。根据实地考察情况，制定如下施工组织方案：简岸桥整体下降重量约1550吨，桥中二个主墩借助原承台支承系列千斤顶，而二端桥墩要重新植筋并浇筑混凝土制作承台，支承系列千斤顶支承原盖梁，把原桥墩立柱切断并拆除。采取系列千斤顶和临时支承块交替受力，逐级下降，每级下降不大于20mm，实施桥梁整体下降1.4m，待桥梁下降到达设定标高，驳接钢筋，重新浇注立柱混凝土，满足强度后，系列千斤顶御荷，转换受力，完成施工任务。见附图2和附图3。具体做法：1.桥两端边墩制作承台，见附图4和附图5。a.根据潮涨，潮退的情况，用沙袋作围堰，围堰长度约20m+2m+2m，原地面上高约1m，下基坑宽度约1.3m，并配备二台潜水泵（2寸泵），抽水保持干施工。b.清挖淤泥，长约16m，底宽约1.5m，上宽约3m，高约1.3m。c.用砂石作垫层，厚约0.3m，轧实，在其表面布Φ10钢筋13条，间距100mm，并浇厚100mmC30混凝土，形成底板。应当注意，实现干施工。d.在边墩上植筋，并扎承台钢筋笼。e.在底板上安装侧模板，并浇注承台混凝土，承台宽度1.2m，承台厚度0.8m，主要考虑施工工作面，承台强度达到85%，方可作业受力。f.盖梁接触千斤顶位置要制作斜垫块g.植筋，扎钢筋，装模板，浇注混凝土，见附图6。2,安装系列千斤顶，见详图。事先把临时支承块制作好，并经过抗压试验合格后方可使用。3.切断附设在桥上的水管，采用软管连接，确保临时通水。4.切断桥墩立柱，见详图。5.操作系列千斤顶，确保桥梁整体平稳下降。6.利用系列千斤顶和临时垫块支承盖梁，驳接立柱钢筋，安装立柱模板，浇注立柱混凝土，浇注立柱混凝土必须采用压浆施工，待混凝土强度达到90%，系列千斤顶御荷，转换受力，见附图7。监测：为了保证施工安全，必顺设置可靠的监测系统，以保证桥梁整体平稳下降，不发生偏移，倾斜。a.桥纵轴线的监测，左右偏移的监测。b.桥横向倾侧的监测，纵向倾侧的监测。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页c.桥面原始水平标记，原始标高标记，桥梁垂直下降标记。防护措施在桥中间的二个承台与桥梁体之间八根对拉索，桥梁整体下降时同步收紧，防止桥梁前后，左右发生位移。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页二，制作钢垫块与砼垫块（详细见设计图）1.钢垫块规格-10x500x500和-20x500x5002.千斤顶座钢垫块-20x500x500（带附件）3.砼垫块制作工艺流程a.砼的配制要满足技术规范及设计图纸的要求外，还要满足施工的要求。为改善砼的性能，根据具体情况掺加合适的砼外加剂。如减少剂、缓凝剂、防冻剂等。b.砼的拌和采用拌和站集中拌和，砼罐车通过便桥或船只运输到浇注位置。采用流槽、漏斗或泵车浇注。也可由砼地泵直接在岸上泵入。c.振捣器处理。d.水泥：选用水化热低，初凝时间长的矿清水泥，并控制水泥用量，一般控制在300kg/m3以下。e.砂、石...
