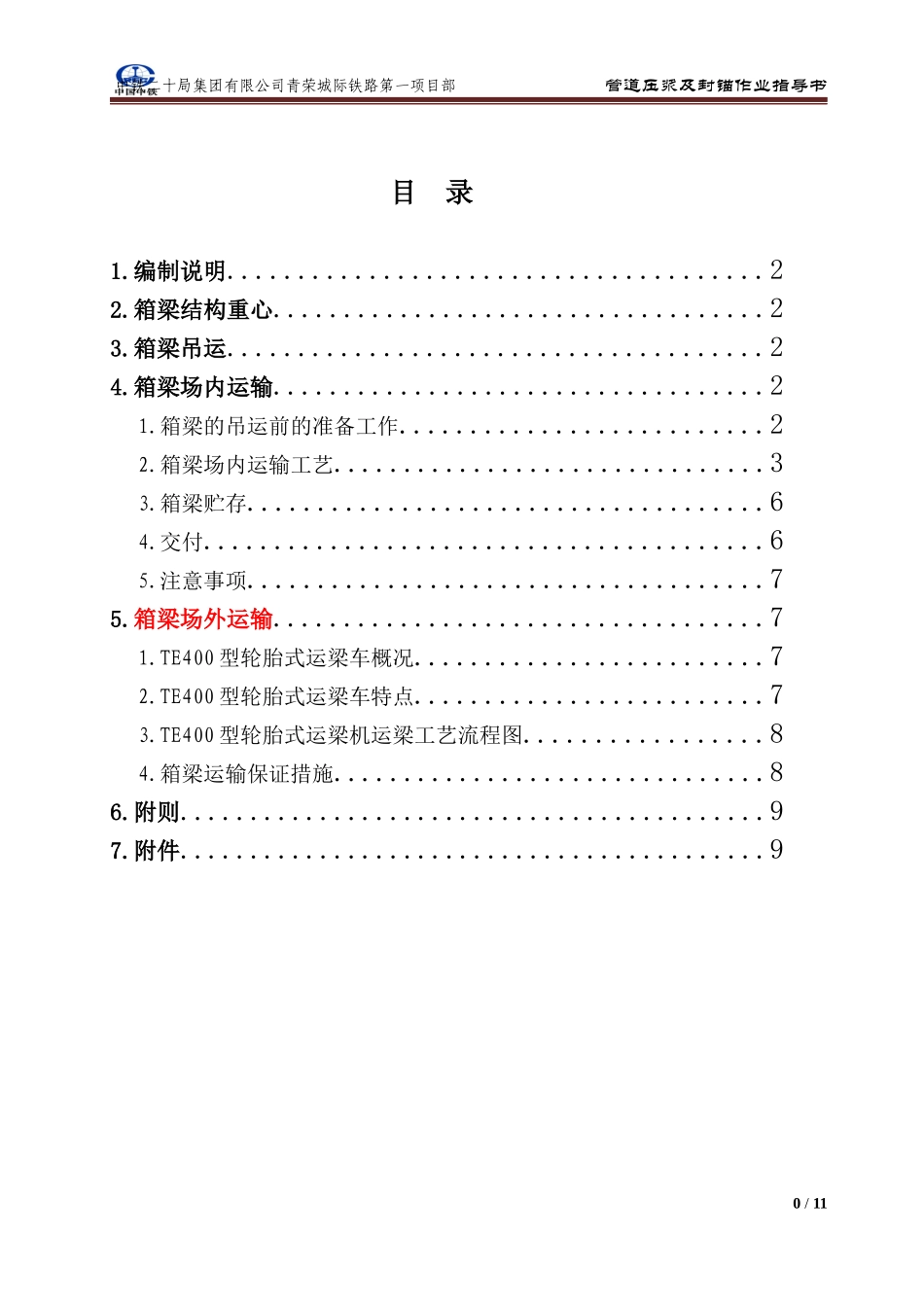

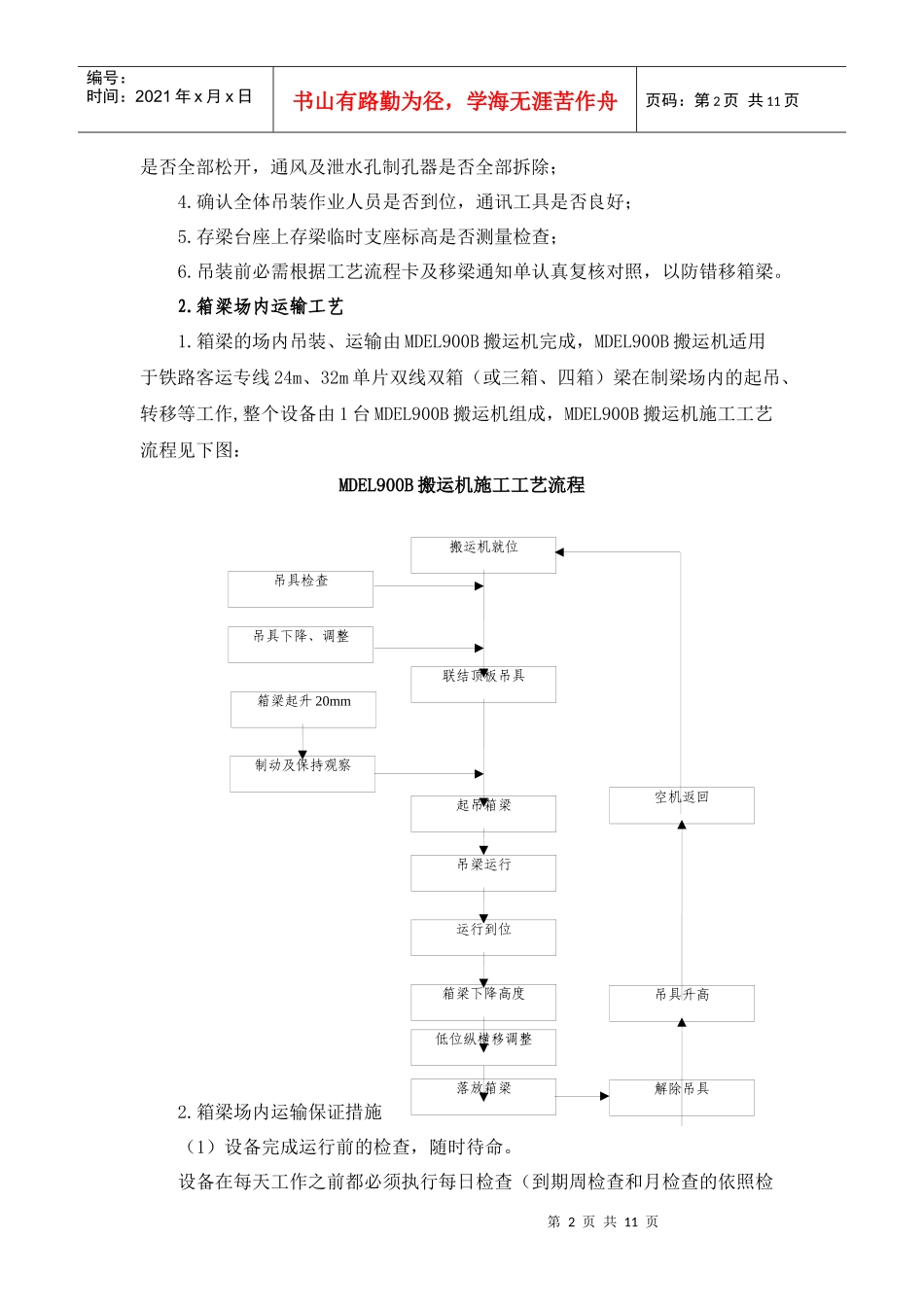

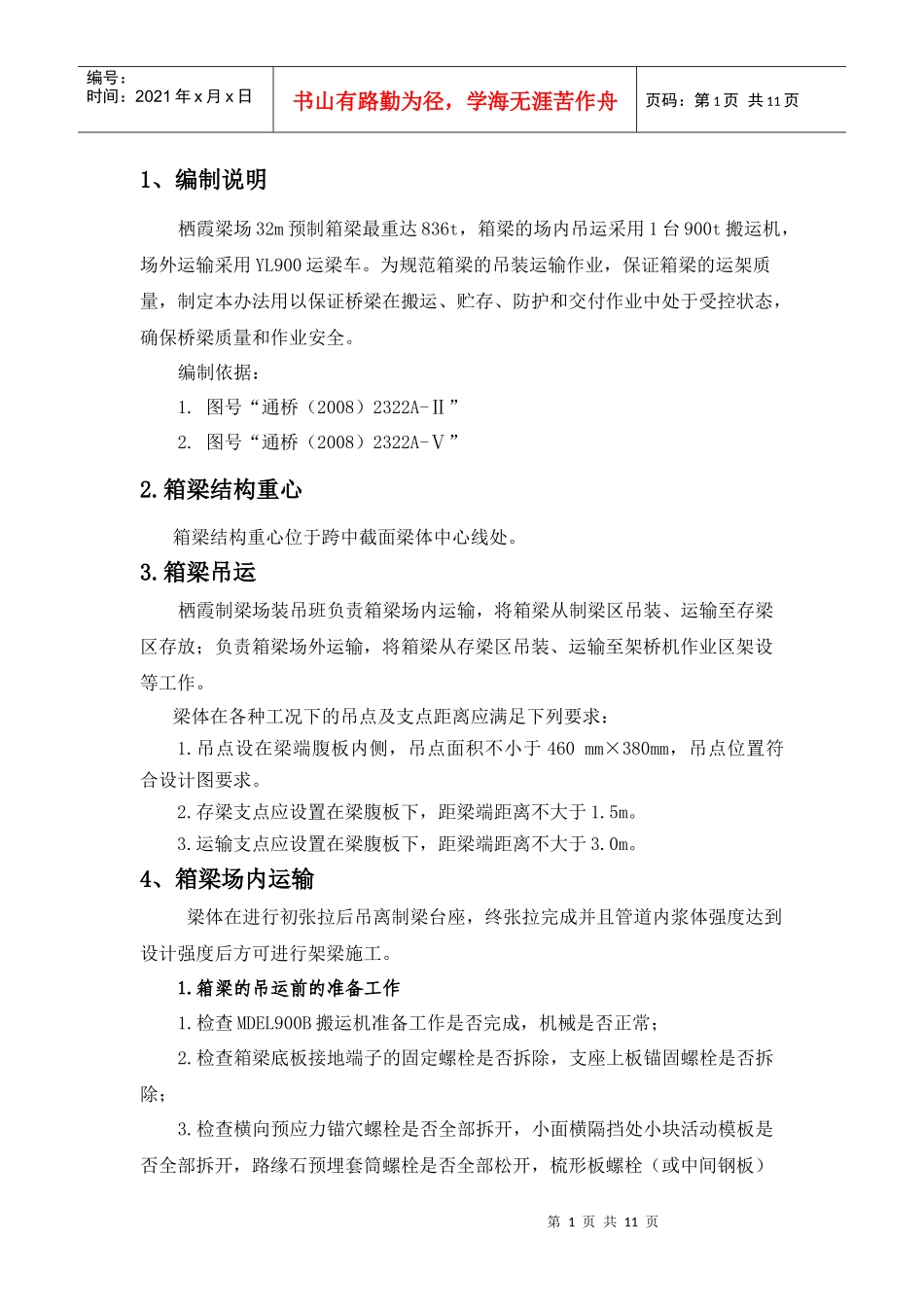

中铁二十局集团有限公司青荣城际铁路第一项目部管道压浆及封锚作业指导书目录1.编制说明......................................22.箱梁结构重心...................................23.箱梁吊运......................................24.箱梁场内运输...................................21.箱梁的吊运前的准备工作..........................22.箱梁场内运输工艺...............................33.箱梁贮存.....................................64.交付........................................65.注意事项.....................................75.箱梁场外运输...................................71.TE400型轮胎式运梁车概况.........................72.TE400型轮胎式运梁车特点.........................73.TE400型轮胎式运梁机运梁工艺流程图.................84.箱梁运输保证措施...............................86.附则..........................................97.附件..........................................90/11第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页1、编制说明栖霞梁场32m预制箱梁最重达836t,箱梁的场内吊运采用1台900t搬运机,场外运输采用YL900运梁车。为规范箱梁的吊装运输作业,保证箱梁的运架质量,制定本办法用以保证桥梁在搬运、贮存、防护和交付作业中处于受控状态,确保桥梁质量和作业安全。编制依据:1.图号“通桥(2008)2322A-Ⅱ”2.图号“通桥(2008)2322A-Ⅴ”2.箱梁结构重心箱梁结构重心位于跨中截面梁体中心线处。3.箱梁吊运栖霞制梁场装吊班负责箱梁场内运输,将箱梁从制梁区吊装、运输至存梁区存放;负责箱梁场外运输,将箱梁从存梁区吊装、运输至架桥机作业区架设等工作。梁体在各种工况下的吊点及支点距离应满足下列要求:1.吊点设在梁端腹板内侧,吊点面积不小于460mm×380mm,吊点位置符合设计图要求。2.存梁支点应设置在梁腹板下,距梁端距离不大于1.5m。3.运输支点应设置在梁腹板下,距梁端距离不大于3.0m。4、箱梁场内运输梁体在进行初张拉后吊离制梁台座,终张拉完成并且管道内浆体强度达到设计强度后方可进行架梁施工。1.箱梁的吊运前的准备工作1.检查MDEL900B搬运机准备工作是否完成,机械是否正常;2.检查箱梁底板接地端子的固定螺栓是否拆除,支座上板锚固螺栓是否拆除;3.检查横向预应力锚穴螺栓是否全部拆开,小面横隔挡处小块活动模板是否全部拆开,路缘石预埋套筒螺栓是否全部松开,梳形板螺栓(或中间钢板)第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页是否全部松开,通风及泄水孔制孔器是否全部拆除;4.确认全体吊装作业人员是否到位,通讯工具是否良好;5.存梁台座上存梁临时支座标高是否测量检查;6.吊装前必需根据工艺流程卡及移梁通知单认真复核对照,以防错移箱梁。2.箱梁场内运输工艺1.箱梁的场内吊装、运输由MDEL900B搬运机完成,MDEL900B搬运机适用于铁路客运专线24m、32m单片双线双箱(或三箱、四箱)梁在制梁场内的起吊、转移等工作,整个设备由1台MDEL900B搬运机组成,MDEL900B搬运机施工工艺流程见下图:MDEL900B搬运机施工工艺流程2.箱梁场内运输保证措施(1)设备完成运行前的检查,随时待命。设备在每天工作之前都必须执行每日检查(到期周检查和月检查的依照检搬运机就位联结顶板吊具起吊箱梁吊梁运行运行到位箱梁下降高度低位纵横移调整落放箱梁吊具升高解除吊具空机返回吊具下降、调整吊具检查箱梁起升20mm制动及保持观察第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页查清单认真负责完成并做好记录),确定设备正常后,在指定区域待命。(2)吊梁指挥接受吊梁命令后,进行交底。吊梁指挥在接到吊梁命令后,根据客观条件情况(天气、工作时间)确定具体吊梁时间,吊梁的路线,吊梁人员,向操作司机和监护人员进行本次吊梁路线和步骤的交底,检查通讯装备是否到位。并同时通知设备主管工程师报备以下情况:设备的操作司机姓名、监护人员情...
