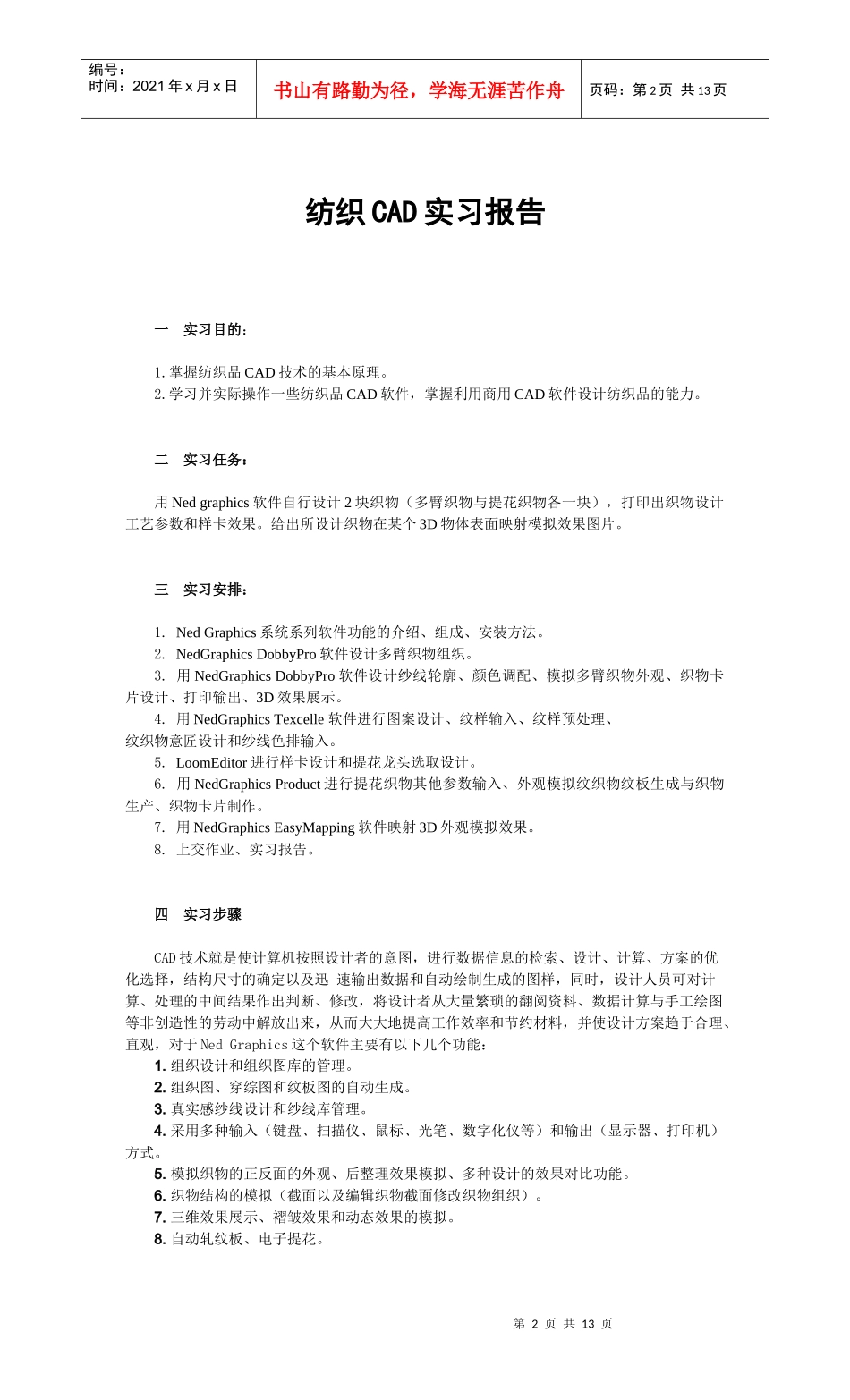

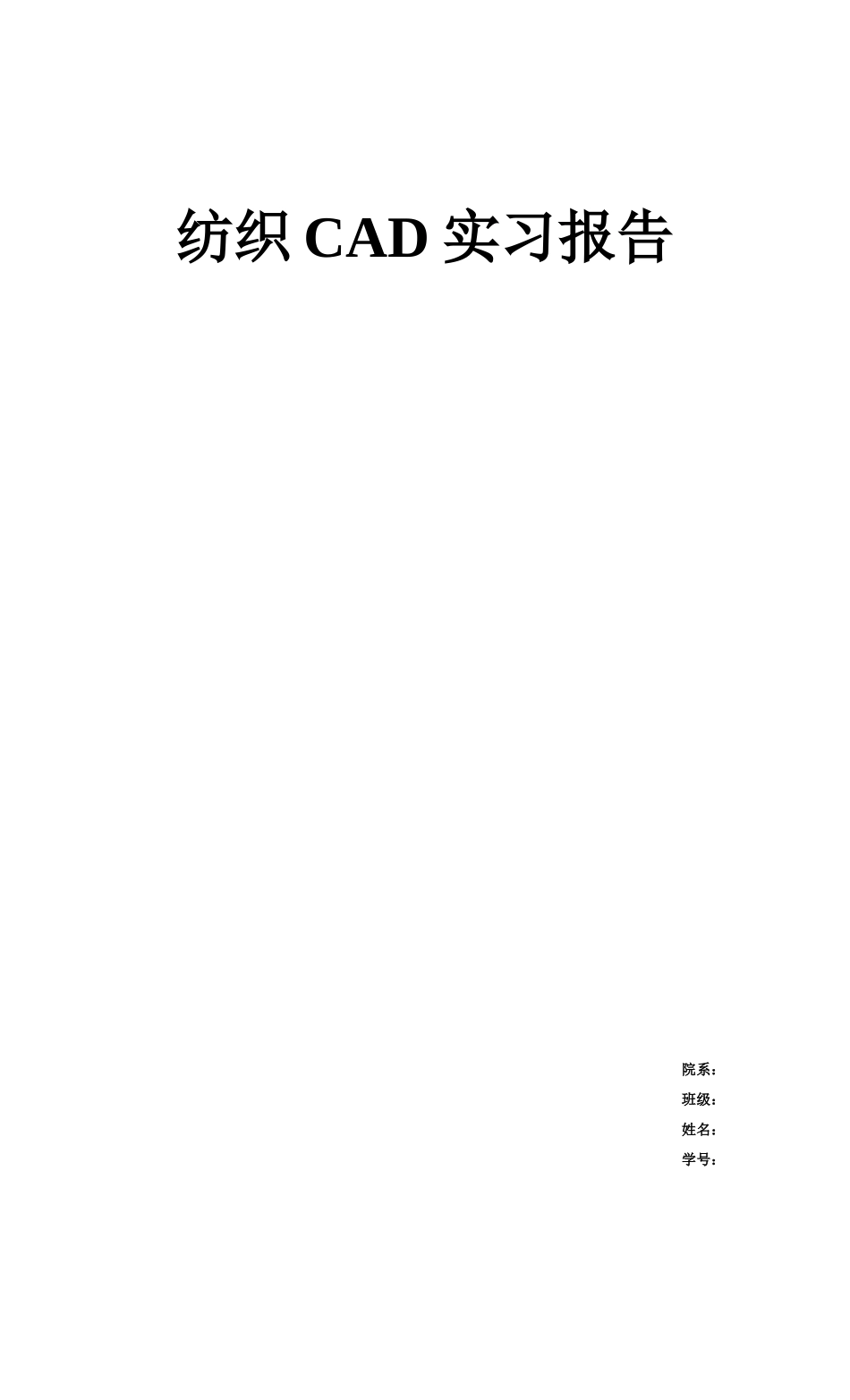

纺织CAD实习报告院系：班级：姓名：学号：第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页纺织CAD实习报告一实习目的：1.掌握纺织品CAD技术的基本原理。2.学习并实际操作一些纺织品CAD软件，掌握利用商用CAD软件设计纺织品的能力。二实习任务：用Nedgraphics软件自行设计2块织物（多臂织物与提花织物各一块），打印出织物设计工艺参数和样卡效果。给出所设计织物在某个3D物体表面映射模拟效果图片。三实习安排：1.NedGraphics系统系列软件功能的介绍、组成、安装方法。2.NedGraphicsDobbyPro软件设计多臂织物组织。3.用NedGraphicsDobbyPro软件设计纱线轮廓、颜色调配、模拟多臂织物外观、织物卡片设计、打印输出、3D效果展示。4.用NedGraphicsTexcelle软件进行图案设计、纹样输入、纹样预处理、纹织物意匠设计和纱线色排输入。5.LoomEditor进行样卡设计和提花龙头选取设计。6.用NedGraphicsProduct进行提花织物其他参数输入、外观模拟纹织物纹板生成与织物生产、织物卡片制作。7.用NedGraphicsEasyMapping软件映射3D外观模拟效果。8.上交作业、实习报告。四实习步骤CAD技术就是使计算机按照设计者的意图，进行数据信息的检索、设计、计算、方案的优化选择，结构尺寸的确定以及迅速输出数据和自动绘制生成的图样，同时，设计人员可对计算、处理的中间结果作出判断、修改，将设计者从大量繁琐的翻阅资料、数据计算与手工绘图等非创造性的劳动中解放出来，从而大大地提高工作效率和节约材料，并使设计方案趋于合理、直观，对于NedGraphics这个软件主要有以下几个功能：1.组织设计和组织图库的管理。2.组织图、穿综图和纹板图的自动生成。3.真实感纱线设计和纱线库管理。4.采用多种输入（键盘、扫描仪、鼠标、光笔、数字化仪等）和输出（显示器、打印机）方式。5.模拟织物的正反面的外观、后整理效果模拟、多种设计的效果对比功能。6.织物结构的模拟（截面以及编辑织物截面修改织物组织）。7.三维效果展示、褶皱效果和动态效果的模拟。8.自动轧纹板、电子提花。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页在实习的过程中，我们首先学了Nedgraphics的安装方法：（图一）1.首先点击基本安装，包括如下套件：（图二）按照自上而下的顺序，分别安装4个软件包：CWxxMicrosoft_DirectXxx9.0xxUS：安装MicrosoftDirectX9.0组件CWxxMicrosoft_dotnetfxx2.0xxUSCWxxMicrosoft_dotnetfxx2.0xxUS安装Microsoft.Net组件NedGraphicsxx1st_Download_!!!_Hardlock_driversxx4.99xxUS安装Nedgrahics软件加密锁驱动软件NedGraphicsxx1st_Download_!!!_Basicsxx3.02xxUS安装Nedgrahics最基本的软件第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2.然后分别安装大提花和3D贴图；或者小提花和3D贴图。大提花的套装软件：（图三）小提花贴图的套装软件（图四）3D贴图的套装软件第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页（图五）每个密码锁都对应着一个大提花或者一个小提花，在使用过程中，做大提花和小提花需要用到不同的电子狗，并且在安装的时候还要注意电子狗的编号要与许可文档对应。小提花最先进行设计的是小提花，也就是Dobbypro这个软件的使用，它具有如下几个功能，1.组织设计、边字设计、纹织图案的编辑，包括各种组织（原组织、变化组织、联合组织、复杂的多重和多层组织）的自动生成和手工编辑，组织图、穿综图和纹板图的三图互求等。有的系统可以根据织物截面图生成组织图，甚至采用浮长跟踪技术自动判断组织设计是否合理并消除过长的浮长。2.二维或三维纱线设计，包括单纱、股线和花饰线的设计，能添加毛羽、捻度、光照效果。3.织物规格参数的输入及处理，首先根据织物专家系统，自动判断输入参数是否合理。然后进行工艺计算，包括用纱量、总经根数、平方米重量、重量偏差、筘号、每筘穿入数的计算。4.各种模拟图像的生成与打印，包括织物结构的三维模拟、织物正反面外观的模拟、多种设...
