管道工程牵引管施工VIP免费

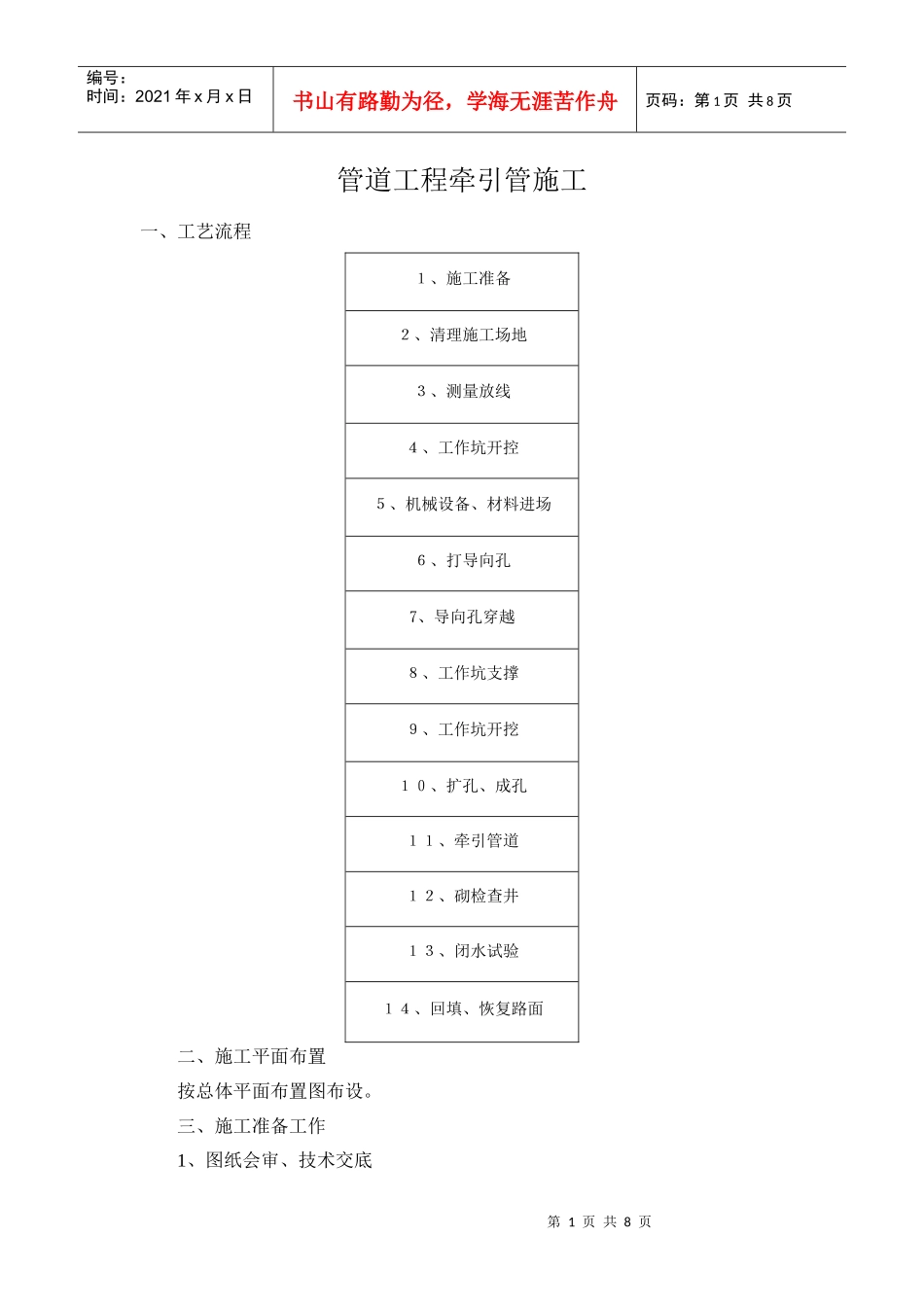

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页管道工程牵引管施工一、工艺流程１、施工准备２、清理施工场地３、测量放线４、工作坑开控５、机械设备、材料进场６、打导向孔7、导向孔穿越８、工作坑支撑９、工作坑开挖１０、扩孔、成孔１１、牵引管道１２、砌检查井１３、闭水试验１４、回填、恢复路面二、施工平面布置按总体平面布置图布设。三、施工准备工作1、图纸会审、技术交底第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（1）收到施工图后，项目总工程师立即组织有关人员进行图纸会审，形成图纸会审记录。同时提交现场监理工程师。设计单位对需要澄清、修改的问题书面答复后，工程施工严格按照修改的施工图及设计变更图纸进行。（2）组织技术交底，由项目经理部总工程师向施工管理人员进行技术交底。组织技术人员熟悉施工技术规范，质量检验评定标准和环保、文明施工、交通管制等文件。2、机械设备进场机械设备进场前进行机械设备的选择，选用性能优越的机械，确保工序的工期及施工质量满足设计和业主的要求。采用中联重科KSD25型水平定向钻机一台，钻机自带钻杆30根另购销两200根钻杆。凯斯6030型水平定向钻机一台。（1）凯斯6030型水平定向钻机设备表：序号设备名称数量序号设备名称数量1凯斯6030型水平定向钻机12BPE-B泥浆混配系统13VERIFIER多功能数位控测器14马克四型控向仪15发电机本田500W1612t平板货车171.99t货车（含水罐）18对讲机29电焊机110排水泵311泥浆抽吸泵112交通安全警示灯213中型挖机（含钢板柱）114风炮机1（2）中联重科KSD25型水平定向钻机设备表：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页序号设备名称数量1中联重科KSD25型水平定向钻机12BPE-B泥浆混配系统13VERIFIER多功能数位控测器14月蚀控向仪15发电机600W1618t平板货车171.99t货车（含水罐）18对讲机29电焊机13、材料进场管材采用符合设计要求的HDPE双壁缠绕管，管材环钢度不小于12KN/m2，弯曲受拉极限强度不小于80Mpa,施工前按规范要求将对材料取样送检,检验合格才能投入使用。4、人员进场人员根据工程进度计划安排和业主、监理工程师的要求所有人员均分期分批进入现场，并依实际需要随时加以调整。四、施工工序第一步是按照设计曲线穿越导向孔；第二步是将这个孔逐级进行扩大；第三步是回拖需要安装的污水排送管。1、施工准备：组织施工人员学习有关的技术标准和规范；研究施工规范与设计图纸；制定工期施工方案和技术措施；采集穿越地层的样本进行分析，根据现场的地质条件制定施工工艺；设计和所需要的专用钻具例如切割刀、挤扩器和拖管器具。化验现场水质，确定泥浆配比。准备施工中需要的工程施工材料。2、测量放线：根据施工图在施工现场定出管道中线的位置，每隔3米用喷漆画一个标志，以便穿导向孔时进行校验，用经伟仪确定钻机的安装位置、入土点和出土点。分别用MCLAUGEDJ探测仪和TRIIECH管线控测仪沿管道中第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页线进行探测检查现有地下管线的走向以及沿途有无地下障碍需要在设计导向孔曲线时考虑。3、人员设备进场：在施工现场设立现场临时办公室，临时工棚和材料堆放场地。所有施工用的消耗材料需要防雨、防潮。临时工棚的搭建应满足安全和文明施工的有关规定。4、中空壁管熔接：管的接口质量要求严格，施工现场场地不容许一次性熔接完成不利于熔接的质量，但也要做好熔接的各个环节之间的衔接以确保穿越施工正常进行。5、导向孔穿越：导向孔的穿越精度关系到管线的安装质量，按图纸施工穿越过程中按事先画好的标志，每隔3米校正一次钻头的位置，以确保穿越精度，并根据情况进行调整保证导向孔符合设计曲线，钻进过程中，使用钻进液冲洗钻屑并保持孔壁稳定。6、在进行导向孔钻进和回扩过程中，始终保证泥浆输送畅通确保工程的顺利进行。7、工作坑的开挖、支撑、排水：工作开挖时会碰到管线，根据探测的结果确定可能存在的位置在离管线较近的地...
