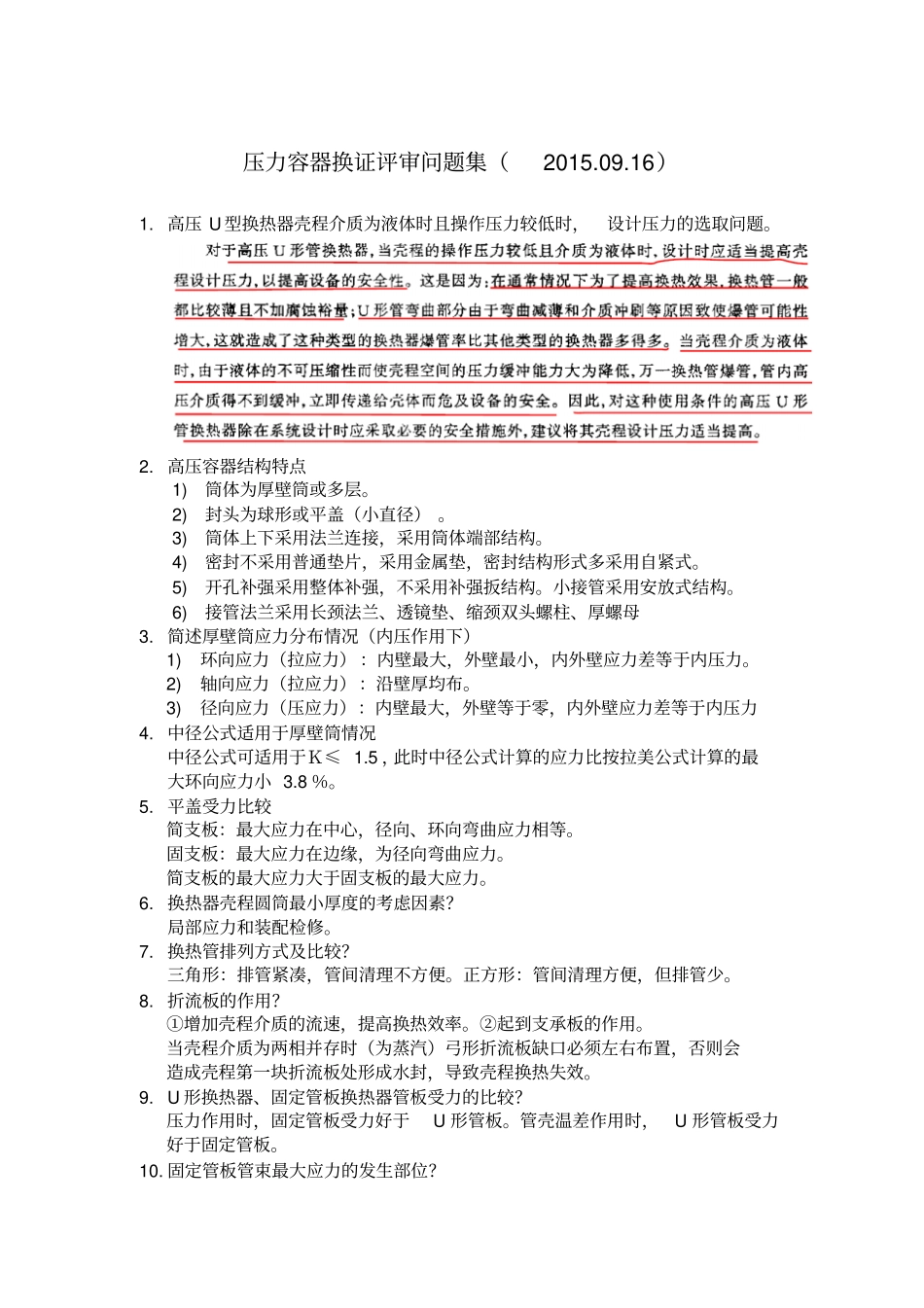

压力容器换证评审问题集0916_第1页
1/9

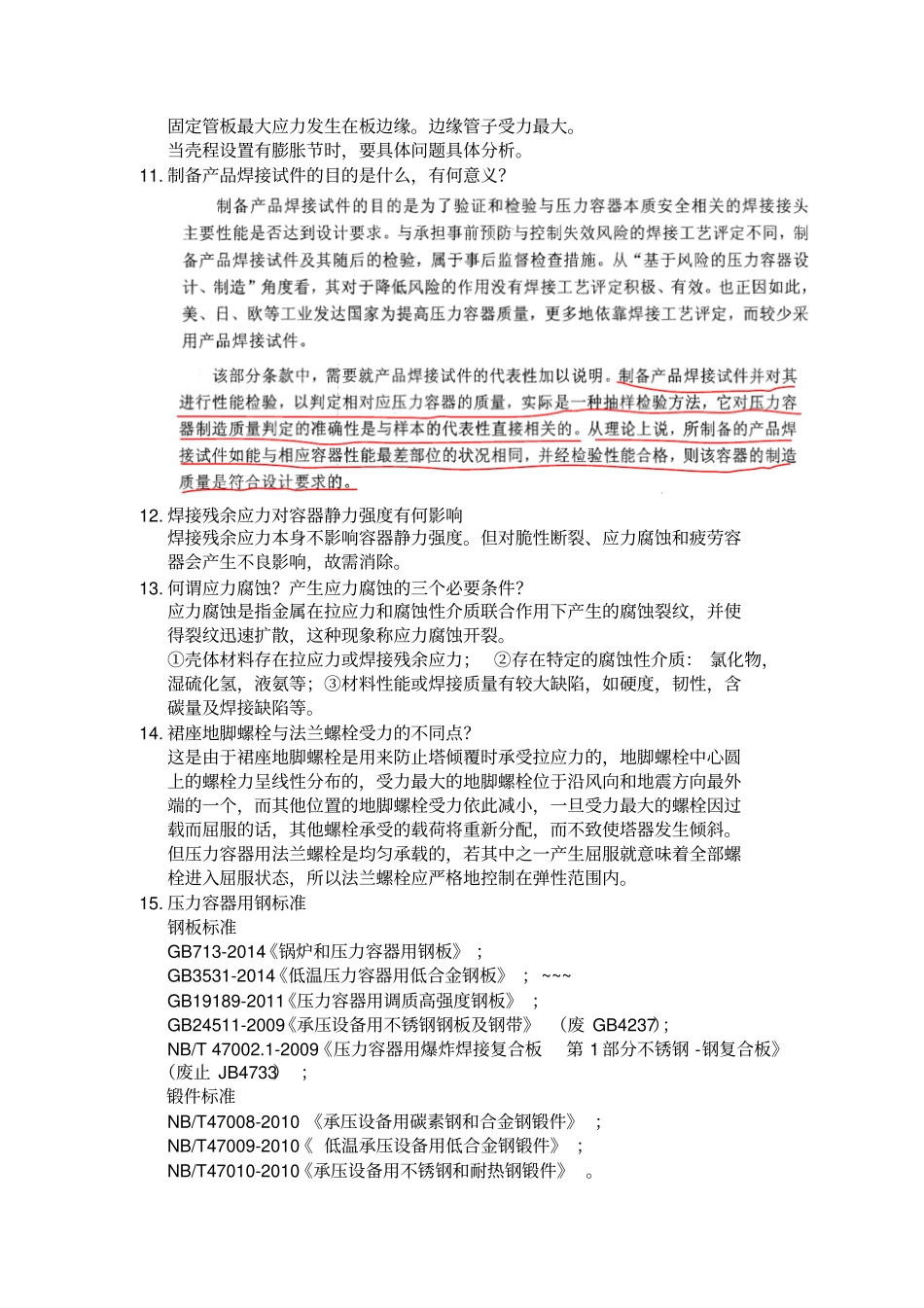

压力容器换证评审问题集0916_第2页
2/9

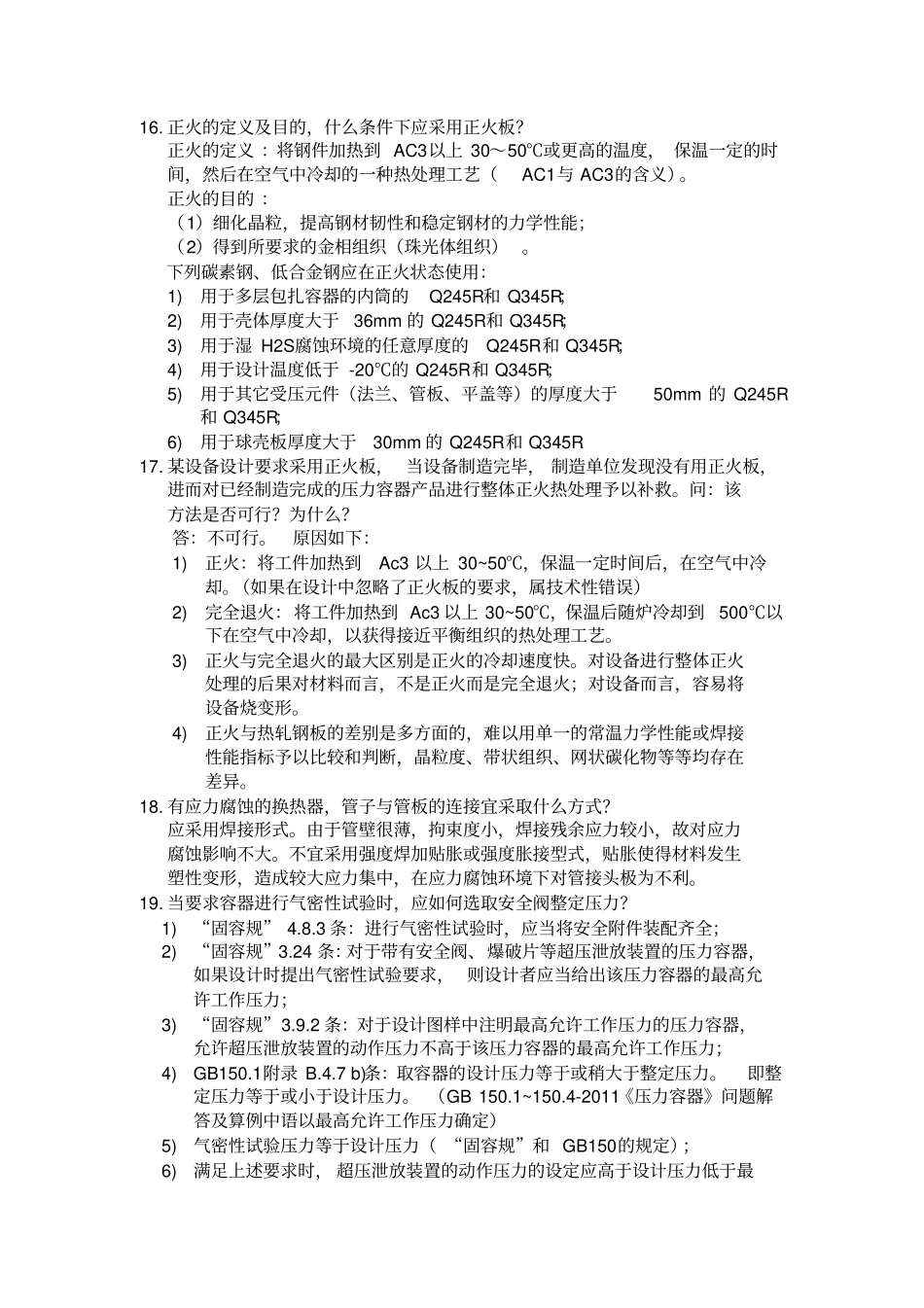

压力容器换证评审问题集0916_第3页
3/9
压力容器换证评审问题集(2015.09.16)1.高压U型换热器壳程介质为液体时且操作压力较低时,设计压力的选取问题。2.高压容器结构特点1)筒体为厚壁筒或多层。2)封头为球形或平盖(小直径)。3)筒体上下采用法兰连接,采用筒体端部结构。4)密封不采用普通垫片,采用金属垫,密封结构形式多采用自紧式。5)开孔补强采用整体补强,不采用补强扳结构。小接管采用安放式结构。6)接管法兰采用长颈法兰、透镜垫、缩颈双头螺柱、厚螺母3.简述厚壁筒应力分布情况(内压作用下)1)环向应力(拉应力):内壁最大,外壁最小,内外壁应力差等于内压力。2)轴向应力(拉应力):沿壁厚均布。3)径向应力(压应力):内壁最大,外壁等于零,内外壁应力差等于内压力4.中径公式适用于厚壁筒情况中径公式可适用于K≤1.5,此时中径公式计算的应力比按拉美公式计算的最大环向应力小3.8%。5.平盖受力比较简支板:最大应力在中心,径向、环向弯曲应力相等。固支板:最大应力在边缘,为径向弯曲应力。简支板的最大应力大于固支板的最大应力。6.换热器壳程圆筒最小厚度的考虑因素?局部应力和装配检修。7.换热管排列方式及比较?三角形:排管紧凑,管间清理不方便。正方形:管间清理方便,但排管少。8.折流板的作用?①增加壳程介质的流速,提高换热效率。②起到支承板的作用。当壳程介质为两相并存时(为蒸汽)弓形折流板缺口必须左右布置,否则会造成壳程第一块折流板处形成水封,导致壳程换热失效。9.U形换热器、固定管板换热器管板受力的比较?压力作用时,固定管板受力好于U形管板。管壳温差作用时,U形管板受力好于固定管板。10.固定管板管束最大应力的发生部位?固定管板最大应力发生在板边缘。边缘管子受力最大。当壳程设置有膨胀节时,要具体问题具体分析。11.制备产品焊接试件的目的是什么,有何意义?12.焊接残余应力对容器静力强度有何影响焊接残余应力本身不影响容器静力强度。但对脆性断裂、应力腐蚀和疲劳容器会产生不良影响,故需消除。13.何谓应力腐蚀?产生应力腐蚀的三个必要条件?应力腐蚀是指金属在拉应力和腐蚀性介质联合作用下产生的腐蚀裂纹,并使得裂纹迅速扩散,这种现象称应力腐蚀开裂。①壳体材料存在拉应力或焊接残余应力;②存在特定的腐蚀性介质:氯化物,湿硫化氢,液氨等;③材料性能或焊接质量有较大缺陷,如硬度,韧性,含碳量及焊接缺陷等。14.裙座地脚螺栓与法兰螺栓受力的不同点?这是由于裙座地脚螺栓是用来防止塔倾覆时承受拉应力的,地脚螺栓中心圆上的螺栓力呈线性分布的,受力最大的地脚螺栓位于沿风向和地震方向最外端的一个,而其他位置的地脚螺栓受力依此减小,一旦受力最大的螺栓因过载而屈服的话,其他螺栓承受的载荷将重新分配,而不致使塔器发生倾斜。但压力容器用法兰螺栓是均匀承载的,若其中之一产生屈服就意味着全部螺栓进入屈服状态,所以法兰螺栓应严格地控制在弹性范围内。15.压力容器用钢标准钢板标准GB713-2014《锅炉和压力容器用钢板》;GB3531-2014《低温压力容器用低合金钢板》;~~~GB19189-2011《压力容器用调质高强度钢板》;GB24511-2009《承压设备用不锈钢钢板及钢带》(废GB4237);NB/T47002.1-2009《压力容器用爆炸焊接复合板第1部分不锈钢-钢复合板》(废止JB4733);锻件标准NB/T47008-2010《承压设备用碳素钢和合金钢锻件》;NB/T47009-2010《低温承压设备用低合金钢锻件》;NB/T47010-2010《承压设备用不锈钢和耐热钢锻件》。16.正火的定义及目的,什么条件下应采用正火板?正火的定义:将钢件加热到AC3以上30~50℃或更高的温度,保温一定的时间,然后在空气中冷却的一种热处理工艺(AC1与AC3的含义)。正火的目的:(1)细化晶粒,提高钢材韧性和稳定钢材的力学性能;(2)得到所要求的金相组织(珠光体组织)。下列碳素钢、低合金钢应在正火状态使用:1)用于多层包扎容器的内筒的Q245R和Q345R;2)用于壳体厚度大于36mm的Q245R和Q345R;3)用于湿H2S腐蚀环境的任意厚度的Q245R和Q345R;4)用于设计温度低于-20℃的Q245R和Q345R;5)用于其它受压元件(法兰、管板、平盖等)的厚度大于50mm的Q245R和Q345R;6)用于球壳板厚度大于30mm的...
