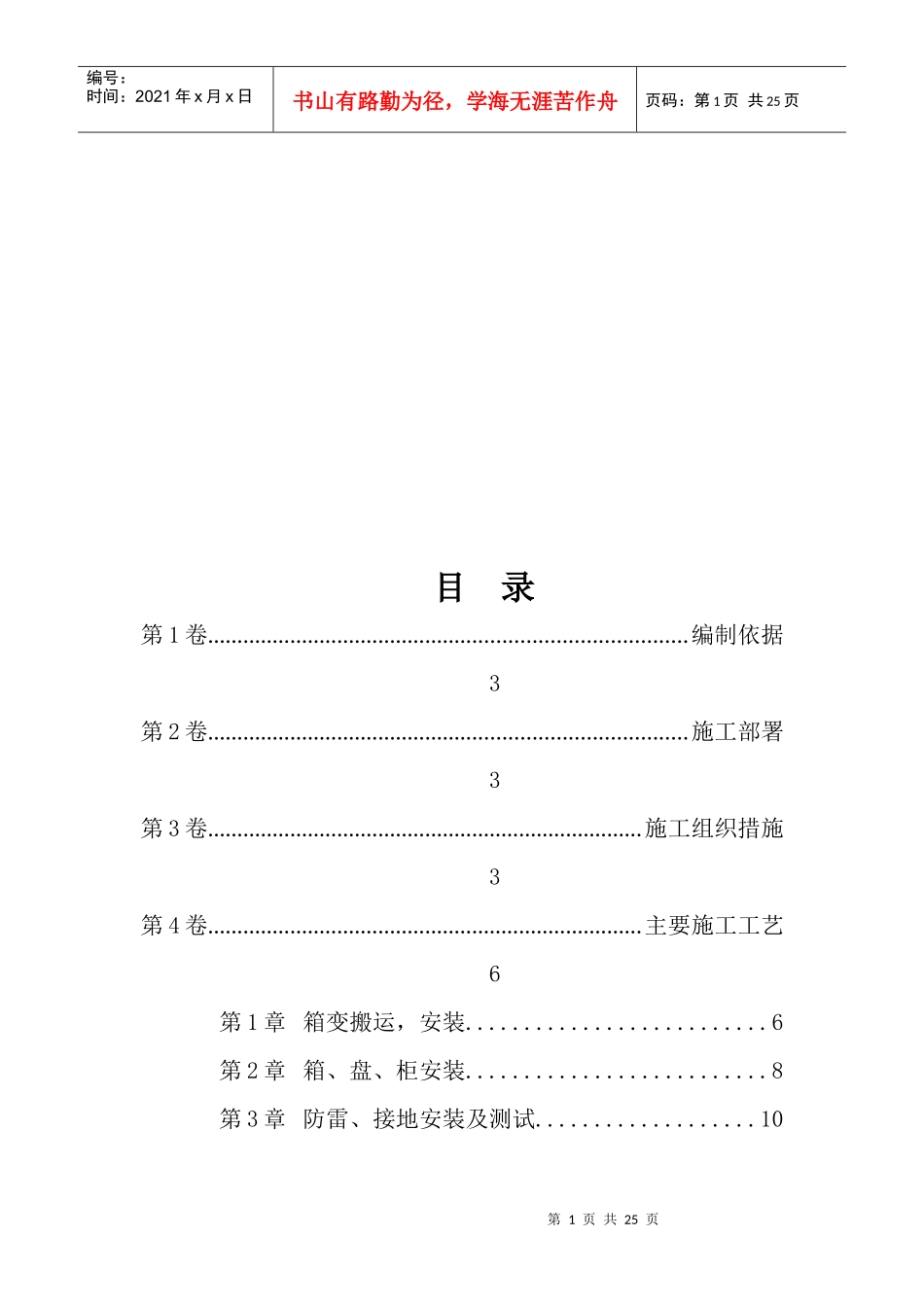

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页目录第1卷.................................................................................编制依据3第2卷.................................................................................施工部署3第3卷..........................................................................施工组织措施3第4卷..........................................................................主要施工工艺6第1章箱变搬运，安装..........................6第2章箱、盘、柜安装..........................8第3章防雷、接地安装及测试...................10第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第4章电缆敷设安装...........................11第5章电气设备调试...........................14第5卷..................................................................安全生产保证措施21第6卷..................................................................安全应急救援方案22第7卷服务承诺.......................................23第8卷..........................................................................施工进度计划24一，工程概述1.1工程概况第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页神东煤炭集团布尔台煤矿工业广场供电系统改造因原有变电所设备及设施老化及跟不上现实用电负荷需要改造，本次改造高压部分采用一回路10kv进线供电方式，三回380V出线。箱变进出线除至坑木房电源电缆外，其余电缆均可使用现有电缆，电缆敷设尽可能走现有电缆沟，其余直埋到负荷处。箱变壳体耐火为二级，箱变距周边建筑物应大于3m与周围建筑物小于4m时建筑物墙体应做防火处理。电缆过路要穿钢管保护，电缆进线口，电缆沟分叉处，电缆穿管处，电缆接头处要做防火阻燃及分隔措施。箱变防雷接地要做独立接地网，接地网以水平接地体为主，接地电阻要求不大于4Ω。具体工程量见以下：1.2.主要工程内容：(1)箱式变压器SCBS10-1000/10，UK=6%,10±5%/0.4kv1000kv1台(2)高压开关柜KYN28-121台(3)槽钢10#2米(4)接地（镀锌钢管DN50，L=2500,30根，镀锌扁钢-50*4,100米，接地扁铜线50mm2,20米）(5)钢管DN10050米(6)电缆支架套(7)低压电缆YJV22-0.6/1KV-3*95+2*50mm2500米(8)低压电缆YJV22-450/750-4*2.5mm2（箱变内部控制电源用）100米(9)控制电缆KVVRP22-450/750-4*1.5mm2（箱变传感器用）100米(10)高压电缆头10KV3*50mm22套(11)低压电缆头1KV6套(12)防火材料：防火包，PFB,100kg，防火隔板EF-C2m2，防火堵料SDF-1150kg,防火涂料G60-330kg(13)高压电缆（变电所高压出线柜-箱变高压进线柜）用原现有电缆(14)低压电缆（箱变低压出线柜-副井口空气加热室）用原现有电缆(15)低压电缆（箱变低压出线柜-联建楼洗衣房）用原现有电缆第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页二，编制依据及执行标准1依据神东煤炭集团布尔台矿提供的供电改造设计图纸。2执行的规范与标准：㈠、《煤矿安全规程》2004版㈡《煤矿安装工程质量检验评定标准》（MT5010-95）㈢《电气装置安装工程施工及验收规范》GB50171-92㈣电气装置工程盘、柜及二次回路结线施工及验收规范GB50171一9三，工程部署1，施工的工程划分煤矿安装工程的划分按《煤矿安装工程质量检验评定标准》（MT5010-95）内的有关要求进行划分，工业广场供电系统改造设备安装为一个单位工程。㈠施工工程的质量，安全及环境保护目标㈡质量目标：各个分项工程一次验收合格，单位工程优良；㈢安全目标：消灭重伤、死亡及二级以上非伤亡事故，争取消灭轻伤；㈣环境保护目标：尽量减少污染，一切废弃物集中存放，消灭对生产工作正常进行无影响。2，施工的准备主要内容：1）技术准备：主要有熟悉、审查施工图纸与有关设计资料，编制好施工图预算和施工组织设计；2）物资准备；物资准备的程序如...
