双梁桥式起重机安装VIP免费

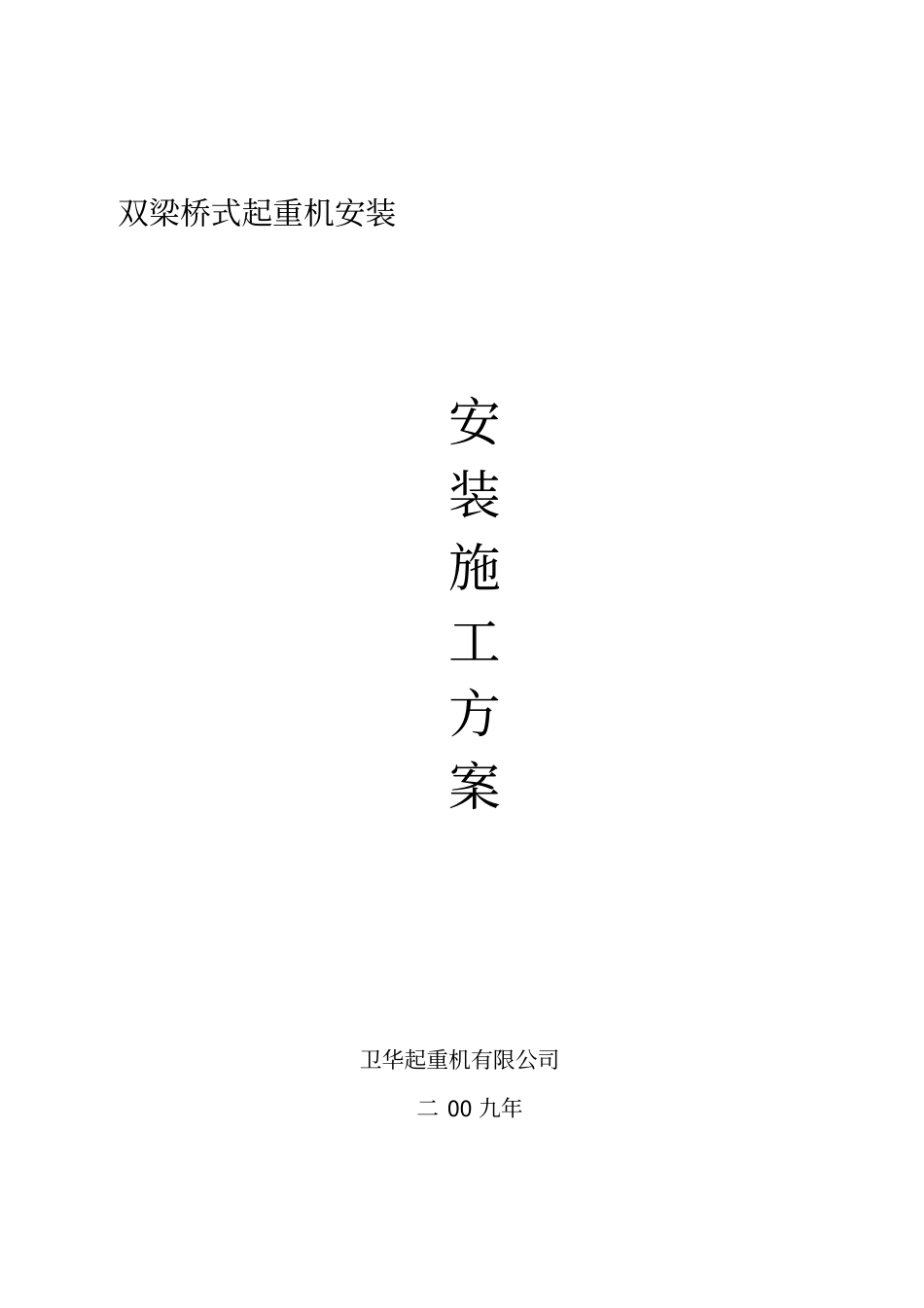

双梁桥式起重机安装_第1页
1/15

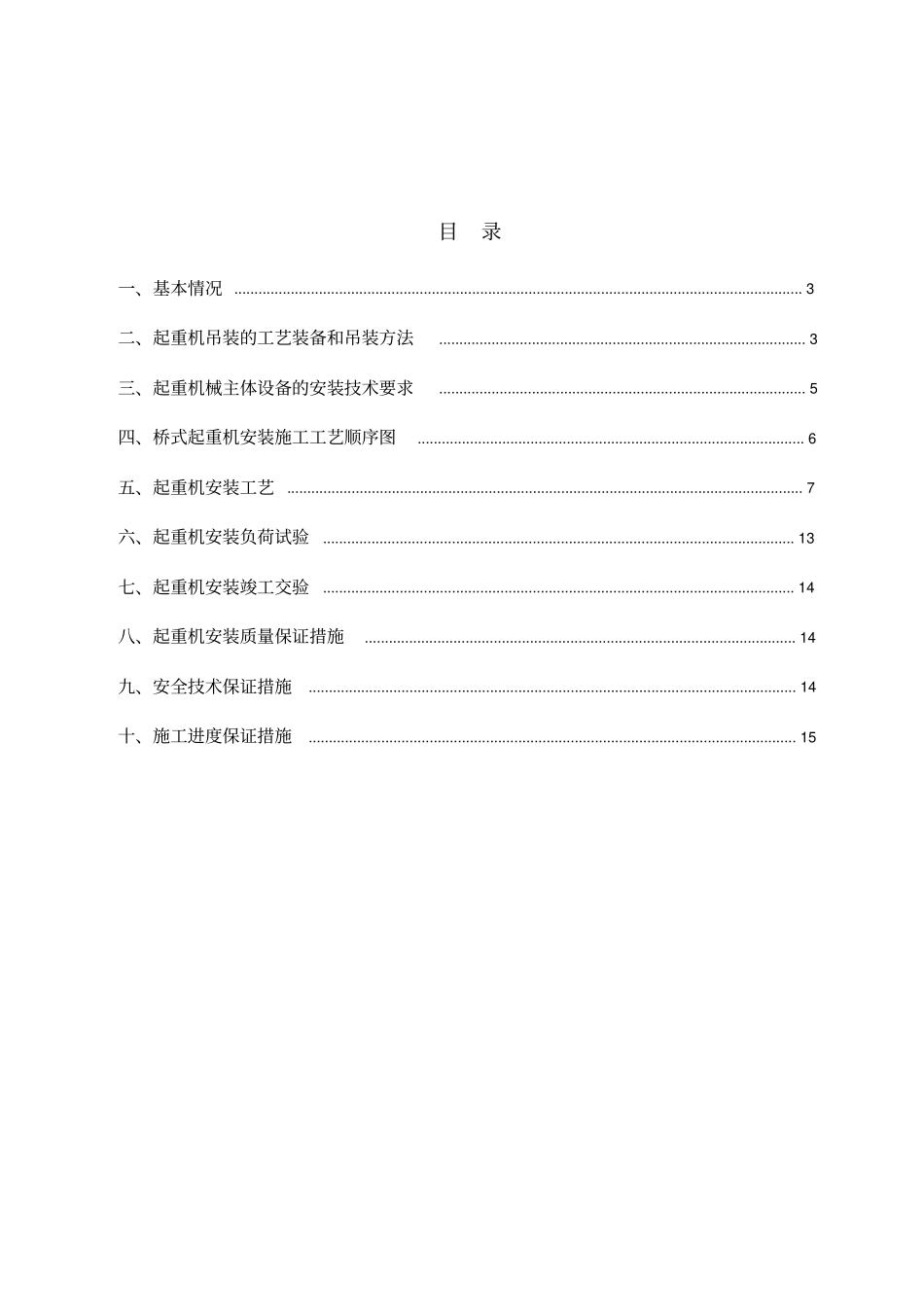

双梁桥式起重机安装_第2页
2/15
双梁桥式起重机安装_第3页
3/15
双梁桥式起重机安装安装施工方案卫华起重机有限公司二00九年目录一、基本情况.............................................................................................................................................3二、起重机吊装的工艺装备和吊装方法...........................................................................................3三、起重机械主体设备的安装技术要求...........................................................................................5四、桥式起重机安装施工工艺顺序图................................................................................................6五、起重机安装工艺................................................................................................................................7六、起重机安装负荷试验.....................................................................................................................13七、起重机安装竣工交验.....................................................................................................................14八、起重机安装质量保证措施...........................................................................................................14九、安全技术保证措施.........................................................................................................................14十、施工进度保证措施.........................................................................................................................15双梁桥式起重机安装施工方案一、基本情况1、贵公司现有双梁桥式起重机台,需安装于车间吊车梁上,车间全长m。2、起重机结构与技术性能参数:①起重机结构:双梁桥式起重机由主梁和端梁组成的桥架,起重小车、司机室、机电设备等组成,整机为箱结构:②起重机技术性能参数,详见随机文件中起重机技术性能表。二、起重机吊装的工艺装备和吊装方法1、吊装工艺装备及检验器具根据桥式起重机单件重量及车间安装高度、起重机安装,我公司计划采用汽车起重机为主要吊装设备,汽车起重机起重量分别为一台、叉车起重量3t一台,拖车1台,检验器具见下表。序号仪器设备名称仪器设备能力仪器设备数量1经伟仪J6E12水准仪DS313框式水平仪250×25014兆欧表SL-500V、SL-1000V15钢卷尺30m、50m各16角尺(二级以上)315×20037游标卡尺0.02mm(0.03mm)×0-1000mm28塞尺29钢丝φ0.49-φ0.52200m10重锤150kg211千分尺0-700mm112百分表0-10min113钢丝支架及滑轮22、吊装方法根据起重机使用现场条件和吊装具体要求,我公司确定采用如下步骤安装:①用拖车把主梁、小车等分别支到车间适当部位,用枕木或垫架临时垫起主梁和小车;②让汽车起重机停在安装现场选定的位置,支好汽车起重机的支腿,作好吊装准备;③用汽车起重机分别把主梁1和主梁2吊起,落位在轨道上,并在上面连接两端梁用螺栓紧固;④让汽车起重机收杆、重新更换位置,把小车吊起,落位在小车轨道上;⑤吊装附件。S△SFSKfD2D1K△hδδdd三、起重机械主体设备的安装技术要求序号项目简图允许偏差(mm)1由车轮量出的跨度偏差△S=5但主动轮的跨度值与被动轮的跨度值之差不得大于5smm2装配后主梁上拱度F=(0.9/1000-1.4/1000)S3桥架对角线偏差│D1,D2││D1,D2│≤5对称箱形梁:f≤1/2000S且当起重量≤50t时只许向走台侧凸曲其它:S≤19.5mm,f≤5S>19.5mm,f≤84主梁水平旁弯度(走台和端梁都装上后)5小车轨道偏差对称箱形梁:跨度处:±2+5跨中外:S≤19.5mm+1+7S>19.5mm+1其它梁:±3K≤2m,△h≤32m≤K≤6.6m,△h≤0.0015KK>6.6m,△h≤106同一截面小车轨道高度差7小车轨道中心线与轨道梁腹板中心线的位置偏差偏轨箱形梁:δ<12,d≤6δ≥12,d≤1/2δ单腹板梁及桁架梁:d≤1/2δ四、桥式起重机安装施工工艺顺序图安装前工作准备考核现场:检查二次搬运道路,测量车间柱距之间...
