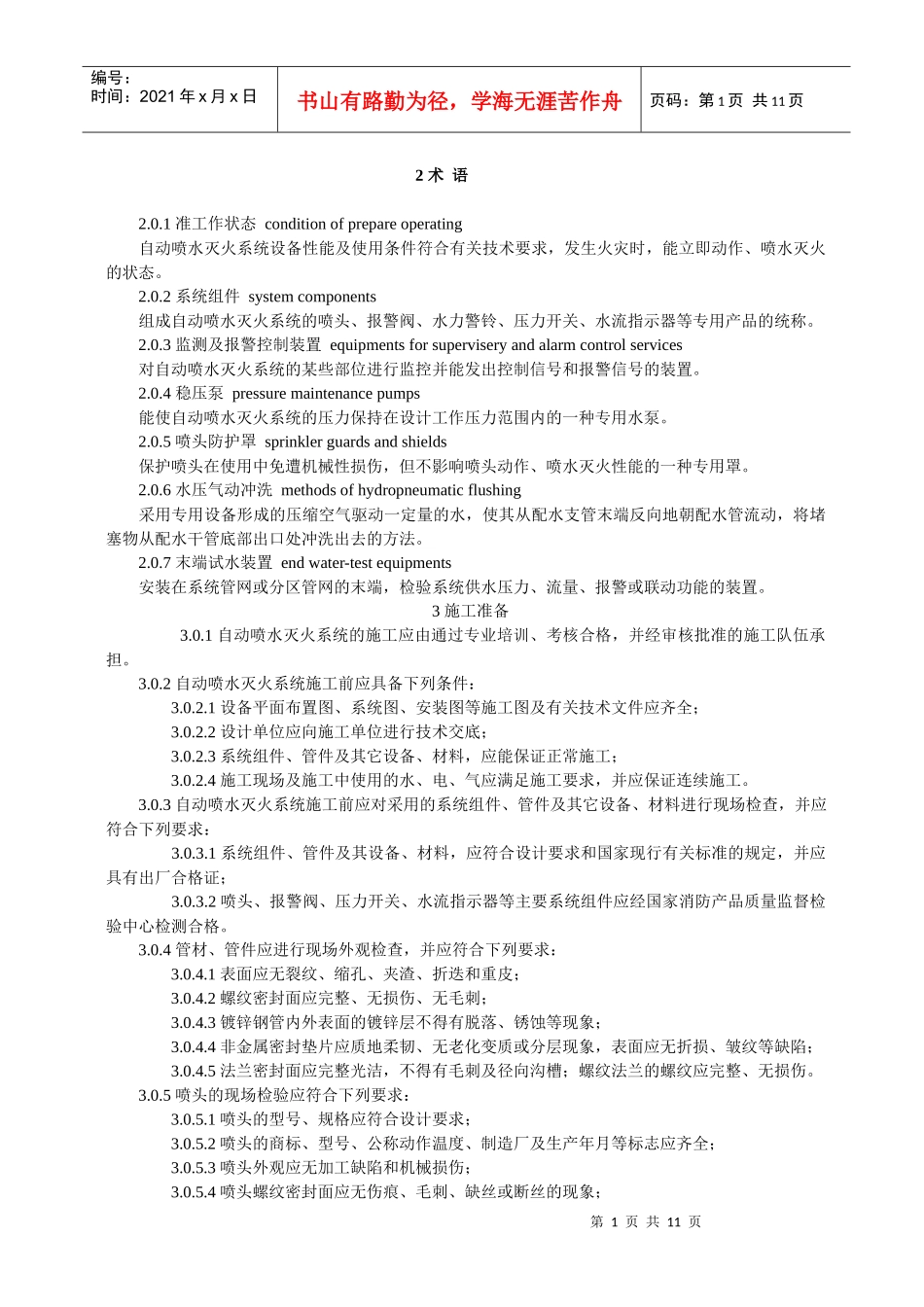

自动喷水灭火系统施工与验收规范VIP免费

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页2术语2.0.1准工作状态conditionofprepareoperating自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。2.0.2系统组件systemcomponents组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。2.0.3监测及报警控制装置equipmentsforsuperviseryandalarmcontrolservices对自动喷水灭火系统的某些部位进行监控并能发出控制信号和报警信号的装置。2.0.4稳压泵pressuremaintenancepumps能使自动喷水灭火系统的压力保持在设计工作压力范围内的一种专用水泵。2.0.5喷头防护罩sprinklerguardsandshields保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。2.0.6水压气动冲洗methodsofhydropneumaticflushing采用专用设备形成的压缩空气驱动一定量的水，使其从配水支管末端反向地朝配水管流动，将堵塞物从配水干管底部出口处冲洗出去的方法。2.0.7末端试水装置endwater-testequipments安装在系统管网或分区管网的末端，检验系统供水压力、流量、报警或联动功能的装置。3施工准备3.0.1自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。3.0.2自动喷水灭火系统施工前应具备下列条件：3.0.2.1设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全；3.0.2.2设计单位应向施工单位进行技术交底；3.0.2.3系统组件、管件及其它设备、材料，应能保证正常施工；3.0.2.4施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。3.0.3自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求：3.0.3.1系统组件、管件及其设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证；3.0.3.2喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。3.0.4管材、管件应进行现场外观检查，并应符合下列要求：3.0.4.1表面应无裂纹、缩孔、夹渣、折迭和重皮；3.0.4.2螺纹密封面应完整、无损伤、无毛刺；3.0.4.3镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；3.0.4.4非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；3.0.4.5法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。3.0.5喷头的现场检验应符合下列要求：3.0.5.1喷头的型号、规格应符合设计要求；3.0.5.2喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全；3.0.5.3喷头外观应无加工缺陷和机械损伤；3.0.5.4喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页3.0.5.5闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%，但不得少于5只，试验压力应为3.0MPa；试验时间不得少于3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2%，但不得少于10只。重新进行密封性能试验，当仍有不合格，亦不得使用该批喷头。3.0.6阀门及其附件的现场检验应符合下列要求：3.0.6.1阀门的型号、规格应符合设计要求；3.0.6.2阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；3.0.6.3报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志；3.0.6.4报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异物堵塞；3.0.6.5水力警铃的铃锤应转动灵活，无阻滞现象；3.0.6.6报警阀应逐个进行渗漏试验。试验压力应为额定工作压力的2倍，试验时间应为5min。阀瓣处应无渗漏。3.0.7压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。4供水设施安装与施工4.1一般规定4.1.1消防水泵、消防水箱、消防水池、消防气...
