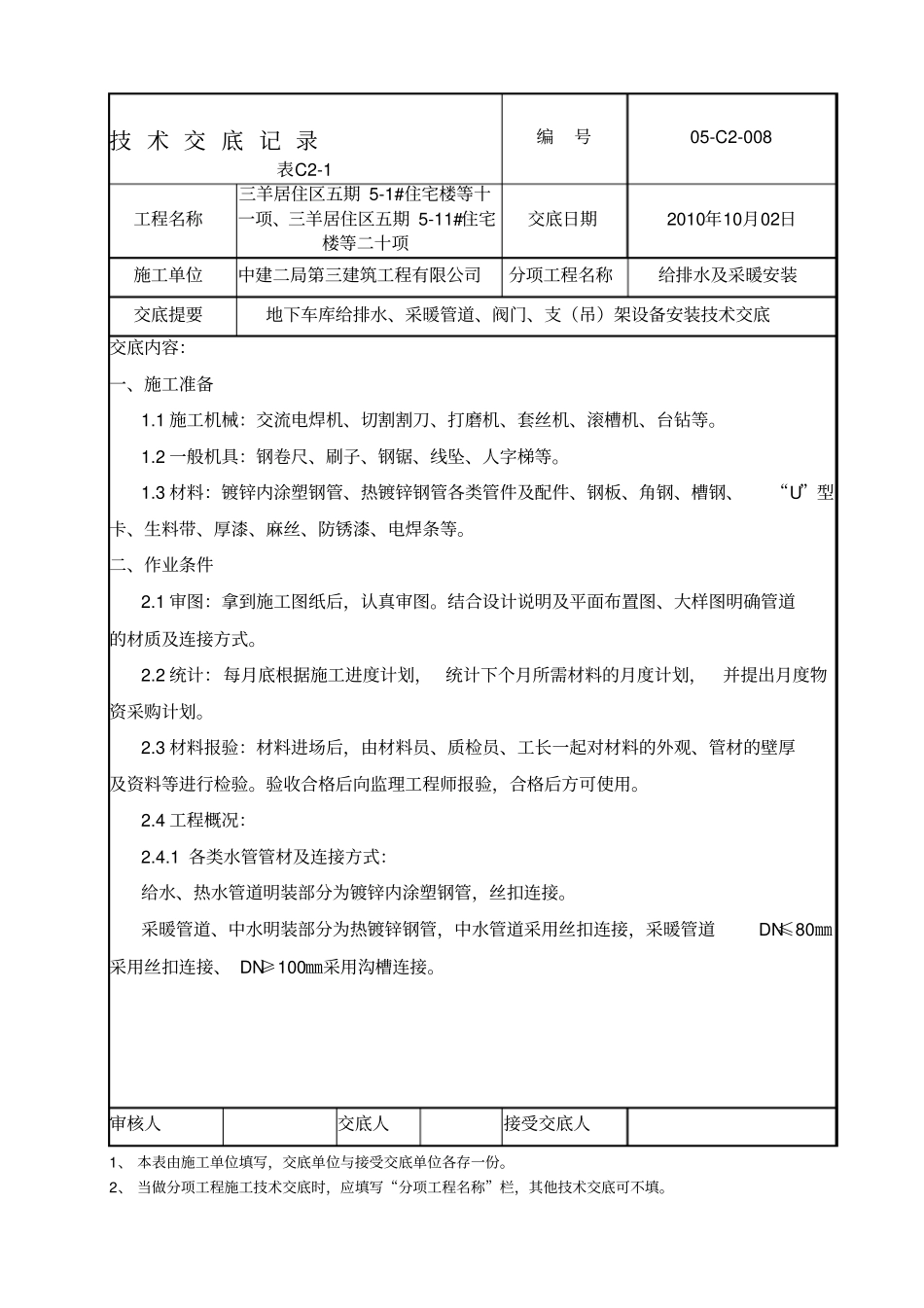

技术交底记录表C2-1编号05-C2-008工程名称三羊居住区五期5-1#住宅楼等十一项、三羊居住区五期5-11#住宅楼等二十项交底日期2010年10月02日施工单位中建二局第三建筑工程有限公司分项工程名称给排水及采暖安装交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底交底内容：一、施工准备1.1施工机械：交流电焊机、切割割刀、打磨机、套丝机、滚槽机、台钻等。1.2一般机具：钢卷尺、刷子、钢锯、线坠、人字梯等。1.3材料：镀锌内涂塑钢管、热镀锌钢管各类管件及配件、钢板、角钢、槽钢、“U”型卡、生料带、厚漆、麻丝、防锈漆、电焊条等。二、作业条件2.1审图：拿到施工图纸后，认真审图。结合设计说明及平面布置图、大样图明确管道的材质及连接方式。2.2统计：每月底根据施工进度计划，统计下个月所需材料的月度计划，并提出月度物资采购计划。2.3材料报验：材料进场后，由材料员、质检员、工长一起对材料的外观、管材的壁厚及资料等进行检验。验收合格后向监理工程师报验，合格后方可使用。2.4工程概况：2.4.1各类水管管材及连接方式：给水、热水管道明装部分为镀锌内涂塑钢管，丝扣连接。采暖管道、中水明装部分为热镀锌钢管，中水管道采用丝扣连接，采暖管道DN≤80㎜采用丝扣连接、DN≥100㎜采用沟槽连接。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技术交底记录表C2-1编号05-C2-008工程名称三羊居住区五期5-1#住宅楼等十一项、三羊居住区五期5-11#住宅楼等二十项交底日期2010年10月02日施工单位中建二局第三建筑工程有限公司分项工程名称给排水及采暖安装交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底交底内容：2.4.2给水概况：(1)给水水源均为市政水，由南北各引入一条DN200的市政给水管，在小区内成环状布置。每条引入管均设置倒流防止器，压力0.30Mpa。给水泵房设于地库内生活泵房中。小区总建筑面积为158818m2，小区外市政管线管径DN300，市政压力0.30MPa，采用无负压加压供水设备一套，流量为29.7立方米/小时。选用的无负压加压设备应符合京卫疾控字[2004]133号文要求。(2)给水管道在交付使用前必须冲洗和消毒，给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足现行国家《生活饮用水卫生标准》。2.4.3中水概况：本工程中水水源为市政中水,供地下二层车库地面冲洗用水及地下二层卫生间冲厕。地库内设置中水机房，采用无负压加压供水设备，供小区内各楼冲厕。中水管道应采取下列防止误接、误用、误饮的措施：中水管道外壁应涂浅绿色标志；水池(箱)、阀门、水表及给水栓、取水口均应有明显的"中水"标志；工程验收时应逐段进行检查，防止误接。公共场所及绿化的中水取水口应设带锁装置。公共卫生间洁具应采用非手触式冲洗阀。2.4.4排水概况：(1)本工程排水系统不分流.集水坑污水经泵提升后排至室外小区内污水井。小区污水化粪池处理后排入小羊坊东路，天成花园东路及天成花园中街上共四处市政污水井中。(2)车库出入口雨水蓖中雨水及车库内消防排水汇至集水坑后，经泵提升后排至室外污水井。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技术交底记录表C2-1编号05-C2-008工程名称三羊居住区五期5-1#住宅楼等十一项、三羊居住区五期5-11#住宅楼等二十项交底日期2010年10月02日施工单位中建二局第三建筑工程有限公司分项工程名称给排水及采暖安装交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底交底内容：2.4.5采暖概况：地下汽车车库和自行车库部分均不设采暖系统，仅给水、中水泵房供值班采暖。本工程热源为设置在3期代征绿地北侧的自建锅炉房，提供115/70℃一次热水，经过五期地下车库内的热交换站换热提供80/60℃二次热水供暖。采暖系统为同程上供上回系统。系统最高点设ZP-T型自动排气阀,最低点设DN25泄水管,并安装同口径闸阀。2.5深化设...
