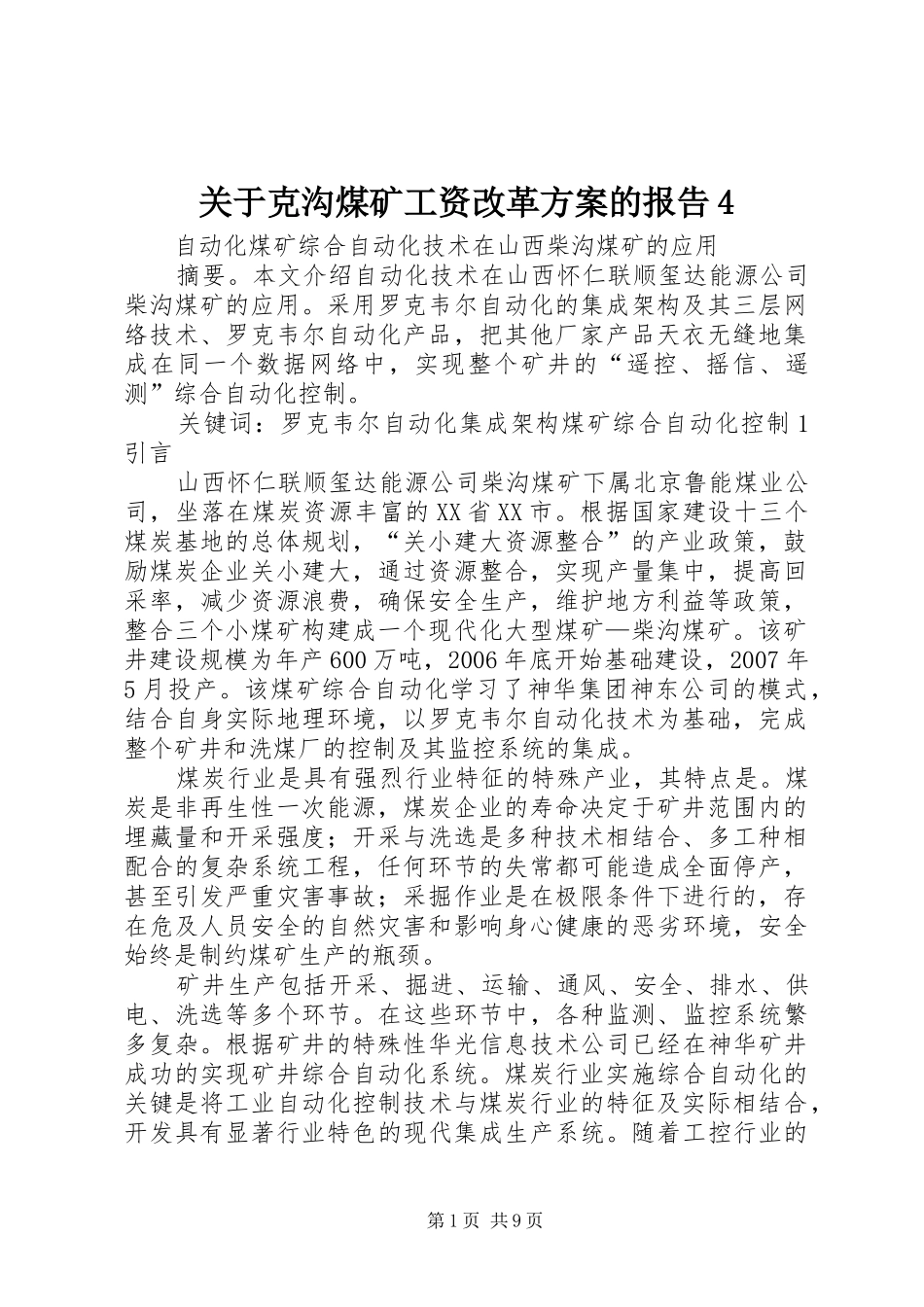

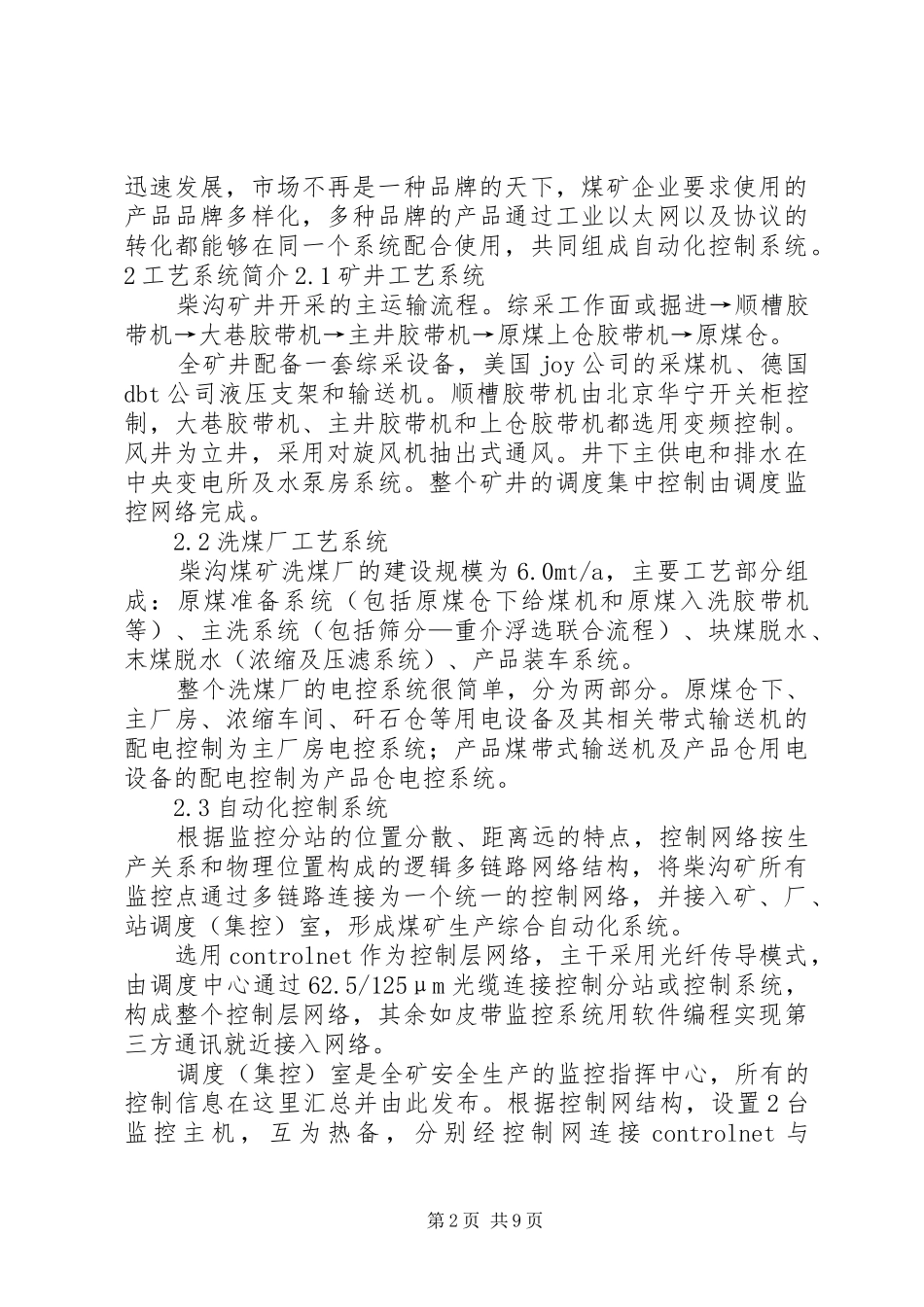

关于克沟煤矿工资改革方案的报告4自动化煤矿综合自动化技术在山西柴沟煤矿的应用摘要。本文介绍自动化技术在山西怀仁联顺玺达能源公司柴沟煤矿的应用。采用罗克韦尔自动化的集成架构及其三层网络技术、罗克韦尔自动化产品，把其他厂家产品天衣无缝地集成在同一个数据网络中，实现整个矿井的“遥控、摇信、遥测”综合自动化控制。关键词：罗克韦尔自动化集成架构煤矿综合自动化控制1引言山西怀仁联顺玺达能源公司柴沟煤矿下属北京鲁能煤业公司，坐落在煤炭资源丰富的XX省XX市。根据国家建设十三个煤炭基地的总体规划，“关小建大资源整合”的产业政策，鼓励煤炭企业关小建大，通过资源整合，实现产量集中，提高回采率，减少资源浪费，确保安全生产，维护地方利益等政策，整合三个小煤矿构建成一个现代化大型煤矿—柴沟煤矿。该矿井建设规模为年产600万吨，2006年底开始基础建设，2007年5月投产。该煤矿综合自动化学习了神华集团神东公司的模式，结合自身实际地理环境，以罗克韦尔自动化技术为基础，完成整个矿井和洗煤厂的控制及其监控系统的集成。煤炭行业是具有强烈行业特征的特殊产业，其特点是。煤炭是非再生性一次能源，煤炭企业的寿命决定于矿井范围内的埋藏量和开采强度；开采与洗选是多种技术相结合、多工种相配合的复杂系统工程，任何环节的失常都可能造成全面停产，甚至引发严重灾害事故；采掘作业是在极限条件下进行的，存在危及人员安全的自然灾害和影响身心健康的恶劣环境，安全始终是制约煤矿生产的瓶颈。矿井生产包括开采、掘进、运输、通风、安全、排水、供电、洗选等多个环节。在这些环节中，各种监测、监控系统繁多复杂。根据矿井的特殊性华光信息技术公司已经在神华矿井成功的实现矿井综合自动化系统。煤炭行业实施综合自动化的关键是将工业自动化控制技术与煤炭行业的特征及实际相结合，开发具有显著行业特色的现代集成生产系统。随着工控行业的第1页共9页迅速发展，市场不再是一种品牌的天下，煤矿企业要求使用的产品品牌多样化，多种品牌的产品通过工业以太网以及协议的转化都能够在同一个系统配合使用，共同组成自动化控制系统。2工艺系统简介2.1矿井工艺系统柴沟矿井开采的主运输流程。综采工作面或掘进→顺槽胶带机→大巷胶带机→主井胶带机→原煤上仓胶带机→原煤仓。全矿井配备一套综采设备，美国joy公司的采煤机、德国dbt公司液压支架和输送机。顺槽胶带机由北京华宁开关柜控制，大巷胶带机、主井胶带机和上仓胶带机都选用变频控制。风井为立井，采用对旋风机抽出式通风。井下主供电和排水在中央变电所及水泵房系统。整个矿井的调度集中控制由调度监控网络完成。2.2洗煤厂工艺系统柴沟煤矿洗煤厂的建设规模为6.0mt/a，主要工艺部分组成：原煤准备系统（包括原煤仓下给煤机和原煤入洗胶带机等）、主洗系统（包括筛分—重介浮选联合流程）、块煤脱水、末煤脱水（浓缩及压滤系统）、产品装车系统。整个洗煤厂的电控系统很简单，分为两部分。原煤仓下、主厂房、浓缩车间、矸石仓等用电设备及其相关带式输送机的配电控制为主厂房电控系统；产品煤带式输送机及产品仓用电设备的配电控制为产品仓电控系统。2.3自动化控制系统根据监控分站的位置分散、距离远的特点，控制网络按生产关系和物理位置构成的逻辑多链路网络结构，将柴沟矿所有监控点通过多链路连接为一个统一的控制网络，并接入矿、厂、站调度（集控）室，形成煤矿生产综合自动化系统。选用controlnet作为控制层网络，主干采用光纤传导模式，由调度中心通过62.5/125μm光缆连接控制分站或控制系统，构成整个控制层网络，其余如皮带监控系统用软件编程实现第三方通讯就近接入网络。调度（集控）室是全矿安全生产的监控指挥中心，所有的控制信息在这里汇总并由此发布。根据控制网结构，设置2台监控主机，互为热备，分别经控制网连接controlnet与第2页共9页ethernet网关中的controlnet接口模块，而ethernet接口模块接入矿局域网交换机，两种接口模块间经由controllogix网关背板直接通讯，完成controlnet和ethernet的互联互通。监控软件平台采用rsview32，通过scadaserver实时采集各系统的数据，即可在调...
