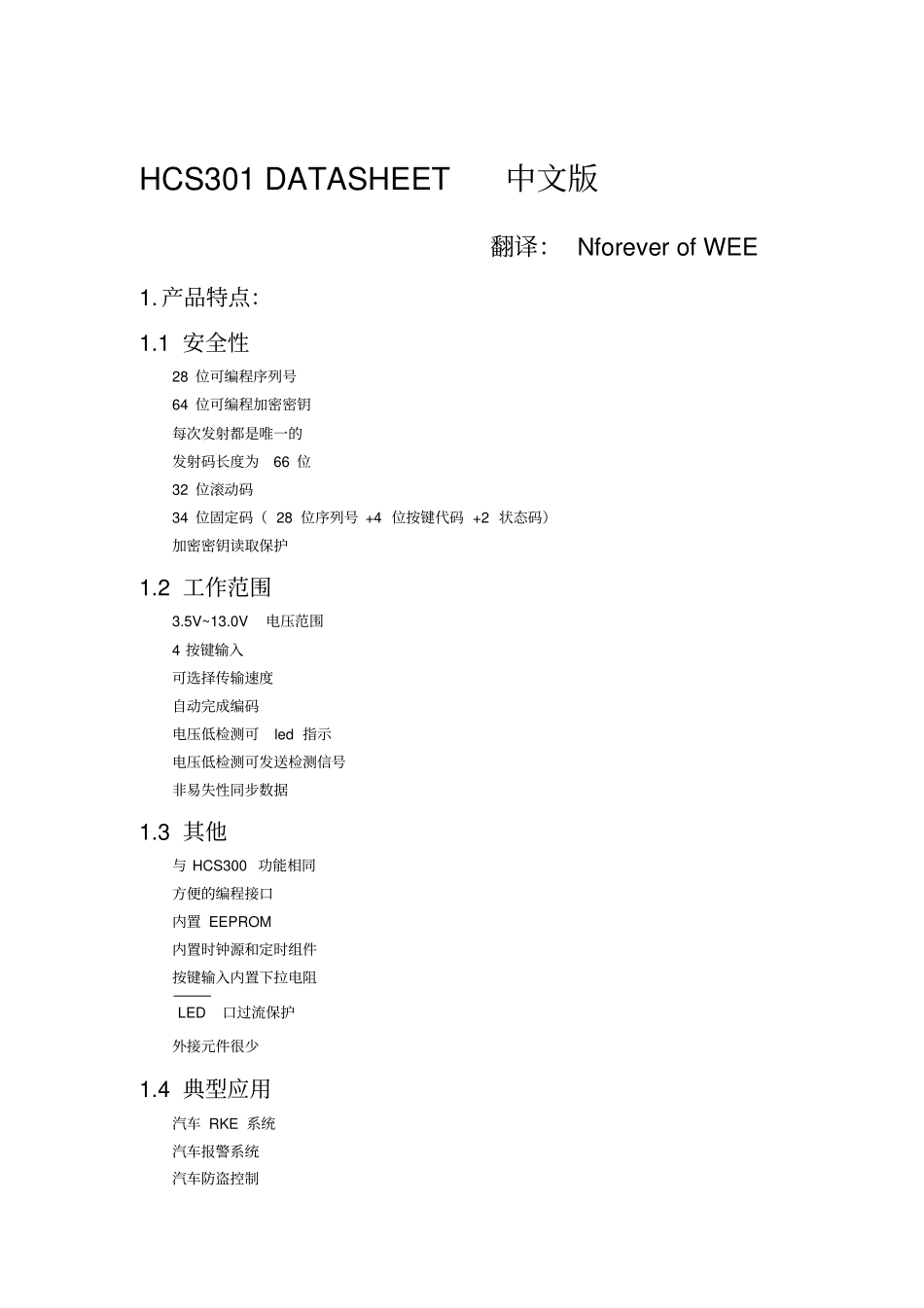

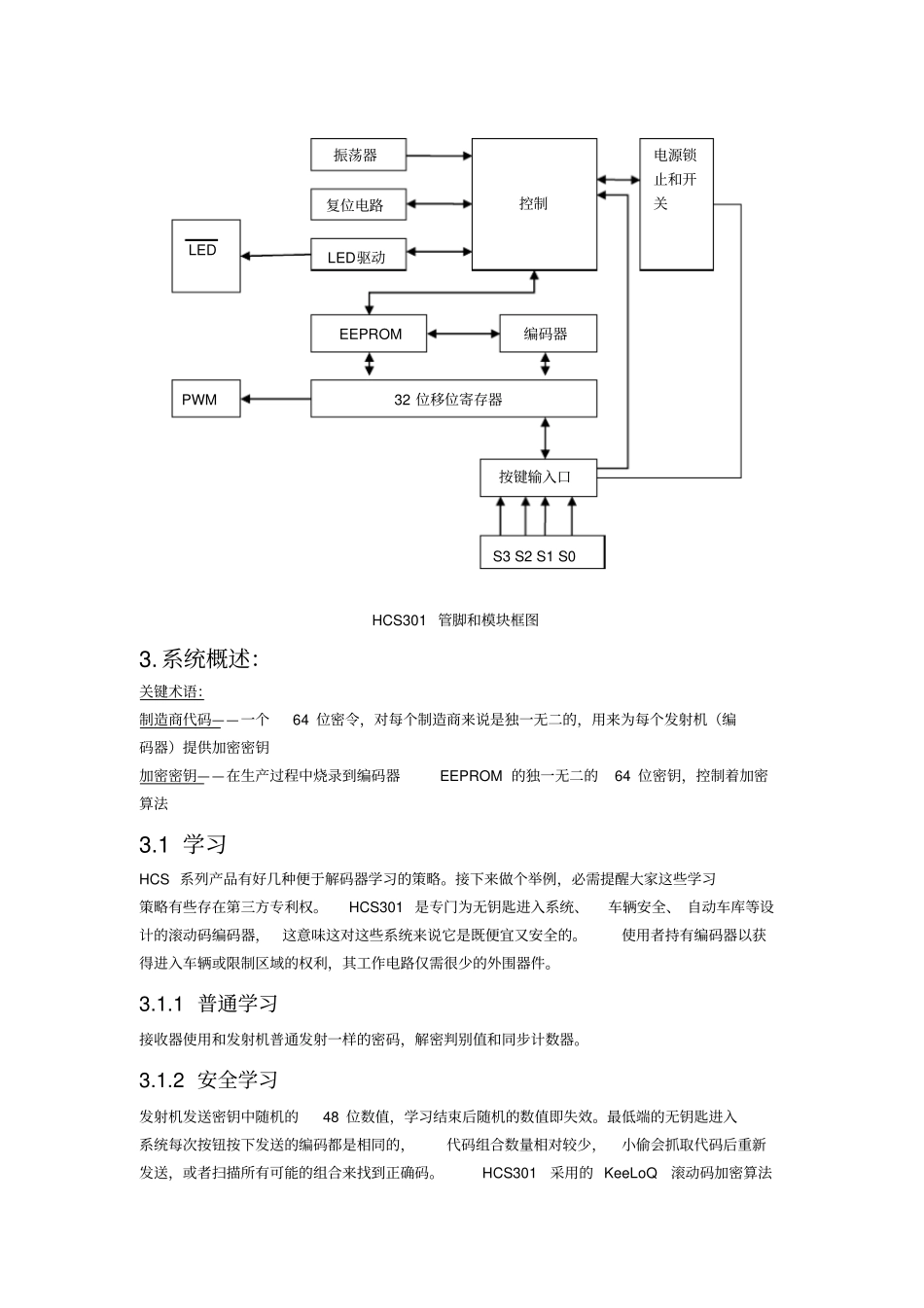

HCS301DATASHEET中文版翻译：NforeverofWEE1.产品特点：1.1安全性28位可编程序列号64位可编程加密密钥每次发射都是唯一的发射码长度为66位32位滚动码34位固定码（28位序列号+4位按键代码+2状态码）加密密钥读取保护1.2工作范围3.5V~13.0V电压范围4按键输入可选择传输速度自动完成编码电压低检测可led指示电压低检测可发送检测信号非易失性同步数据1.3其他与HCS300功能相同方便的编程接口内置EEPROM内置时钟源和定时组件按键输入内置下拉电阻LED口过流保护外接元件很少1.4典型应用汽车RKE系统汽车报警系统汽车防盗控制遥控车库身份认证防盗报警系统2.产品说明：HCS301是微芯公司针对RKE系统出品的高安全性滚动码编码器。HCS301利用高安全性KeeLoQ滚动码技术及小封装，低功耗等特点完美的解决了RKE系统的需求。28位非线性加密算法的序列号和6位状态码组成32位滚动码从而构成66位发射码，编码的长度排除了码扫描的威胁；滚动码的唯一性让编码捕获和再发送（被捕获后再发送）变得毫无用处。加非常安全。使用便捷的串口就可以对其数据进行配置，加密密钥和序列号是可写不可读的，也就是说试图获取密钥完全是徒劳。宽电压范围和4输入口使得设计者可以自由的开发多达15种功能的应用，仅需的组件就是按键和RF电路。HCS301管脚和模块框图3.系统概述：关键术语：制造商代码——一个64位密令，对每个制造商来说是独一无二的，用来为每个发射机（编码器）提供加密密钥加密密钥——在生产过程中烧录到编码器EEPROM的独一无二的64位密钥，控制着加密算法3.1学习HCS系列产品有好几种便于解码器学习的策略。接下来做个举例，必需提醒大家这些学习策略有些存在第三方专利权。HCS301是专门为无钥匙进入系统、车辆安全、自动车库等设计的滚动码编码器，这意味这对这些系统来说它是既便宜又安全的。使用者持有编码器以获得进入车辆或限制区域的权利，其工作电路仅需很少的外围器件。3.1.1普通学习接收器使用和发射机普通发射一样的密码，解密判别值和同步计数器。3.1.2安全学习发射机发送密钥中随机的48位数值，学习结束后随机的数值即失效。最低端的无钥匙进入系统每次按钮按下发送的编码都是相同的，代码组合数量相对较少，小偷会抓取代码后重新发送，或者扫描所有可能的组合来找到正确码。HCS301采用的KeeLoQ滚动码加密算法振荡器复位电路LED驱动控制EEPROM编码器32位移位寄存器按键输入口S3S2S1S0电源锁止和开关PWMLED使得安全水平得到极大提高。滚动码使每一次同一按键按下发送的编码都不同。这种方法和其66位编码长度几乎排除使用抓捕和扫描破解的可能性。如文中框图所示HCS301内置EEPROM再使用之前必须对其进行装载参数。这些是最重要的参数：28位唯一的序列号生产时产生的加密密钥16位同步值序列号是在制造过程按制造商规则编制的。加密密钥通过加密算法产生如图3-1图3-1典型的输入到密码算法的数据是64位制造商代码和编码器序列号。制造商代码由系统制造商选取，是系统安全的关键部分需要小心妥善的保管。16位同步计数值是基于每次发送代码的改变而产生的，每次按键按下都会更新其数值。由于复杂的滚动码算法一位同步计数值的改变将导致实际发送编码的巨大改变。编码器EEPROM关键值的使用方法如图3-2所示图3-2一旦编码器检测到按键按下，就会记录按键信息同时更新同步计数值。同步计数值与加密密钥通过加密算法形成32位加密数据，每次按键按下该数据都会改变，因此称之为滚动码编码。32位加密数据与序列号和按键信息组合成发射信号发送给接收机。接收机可能使用任何一种微控制器，但是其典型应用硬件应能保证基于HCS301的发射机与接收器协同工作。在接收器使用发射机之前必须进行学习。通过学习，信息将存储到接收器，发射机就与接收器匹配了。当接收器接收到有效格式的信号，将检查序列号，如果是来自学习了的发射机，就会翻译信息同时也翻译同步计数值进行核对，如果同步计数值核实无误，按键信号有效并产生对应的操作。图3-3显示存储值与接收值之间的关系。图3-34.装置操作：图4-1所示为HCS301典型应用电路。HCS301使用起来非常方便，作为发射机仅需外加按键和RF电路。当VDD>9V驱动小电容负...
