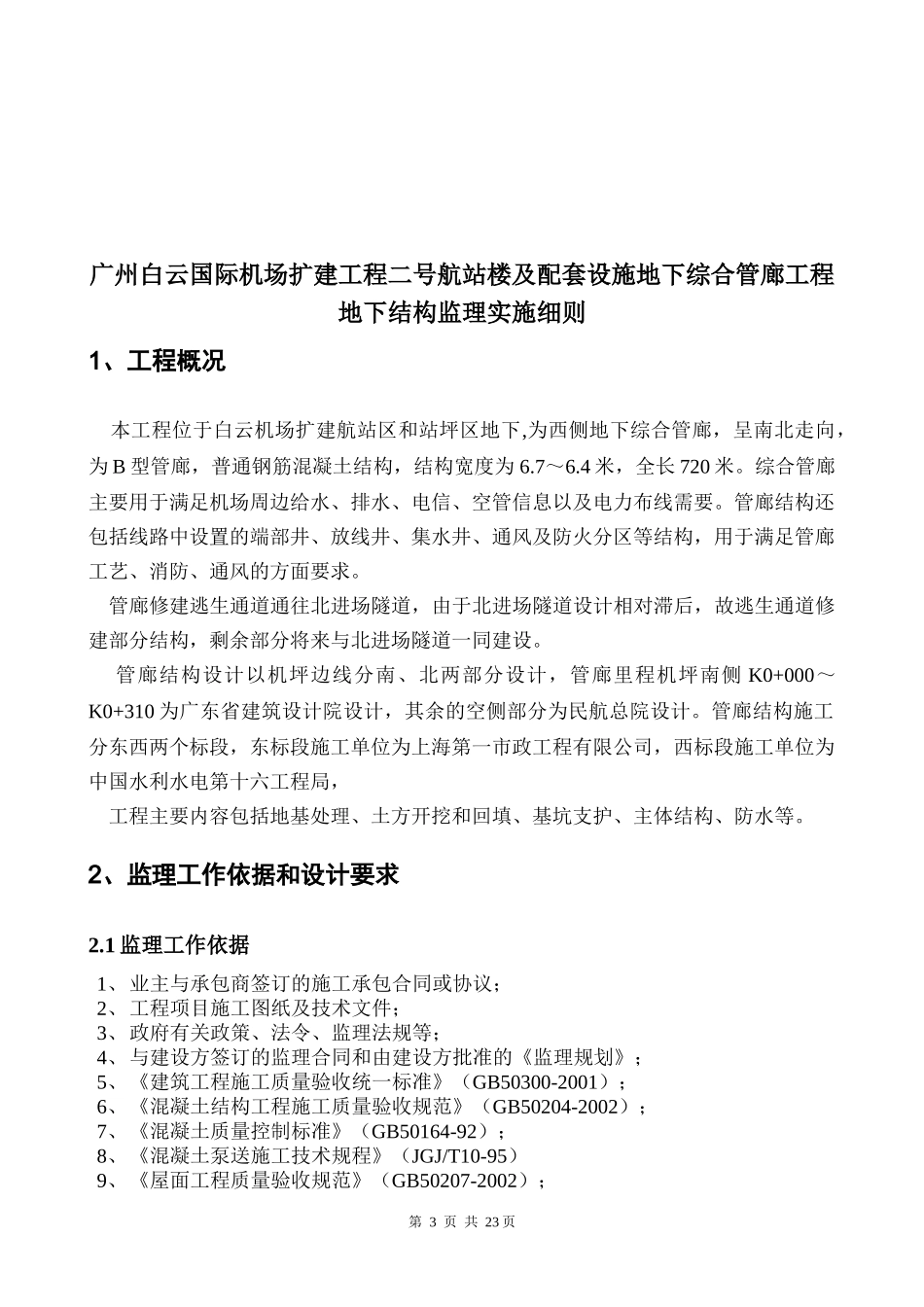

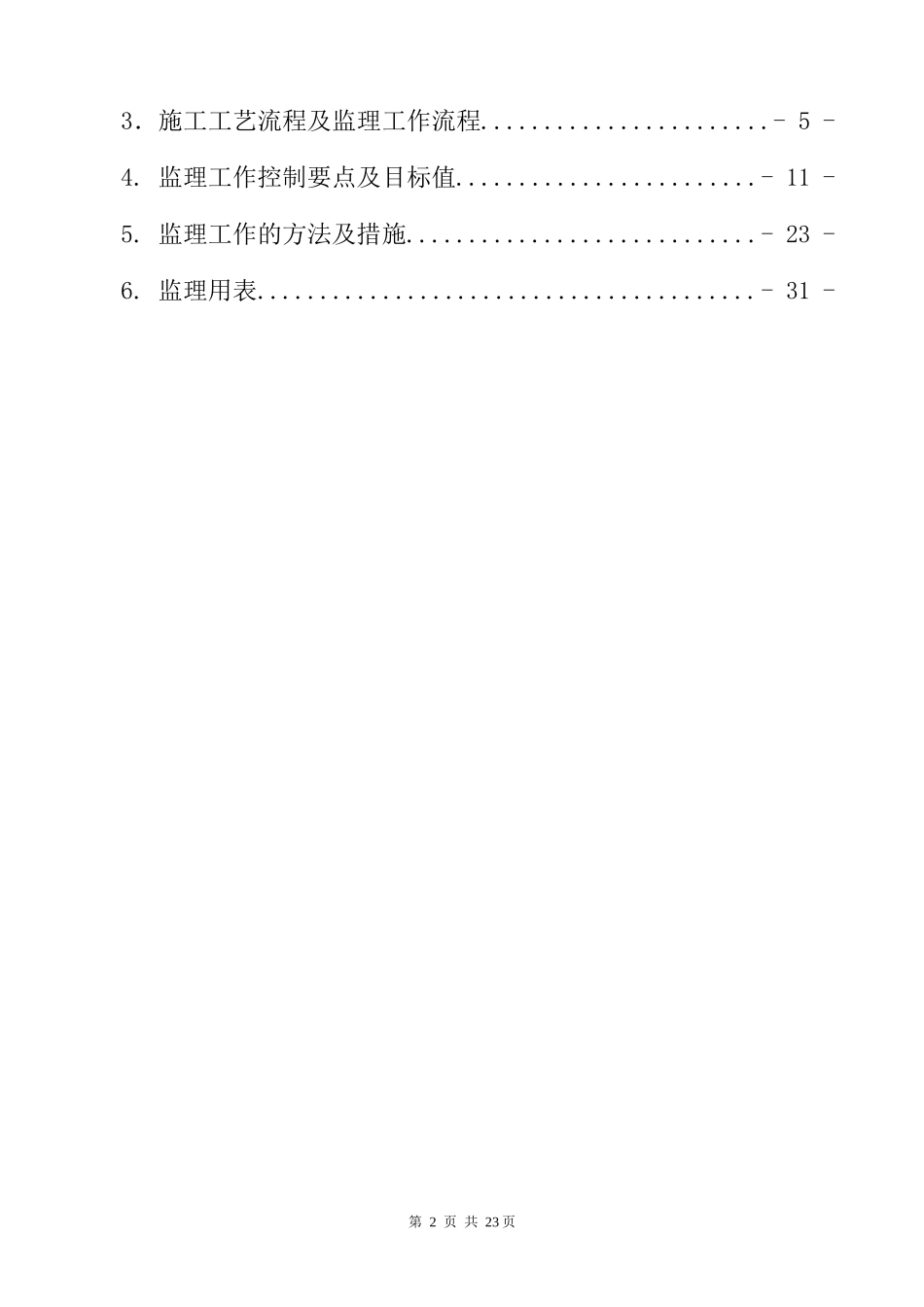

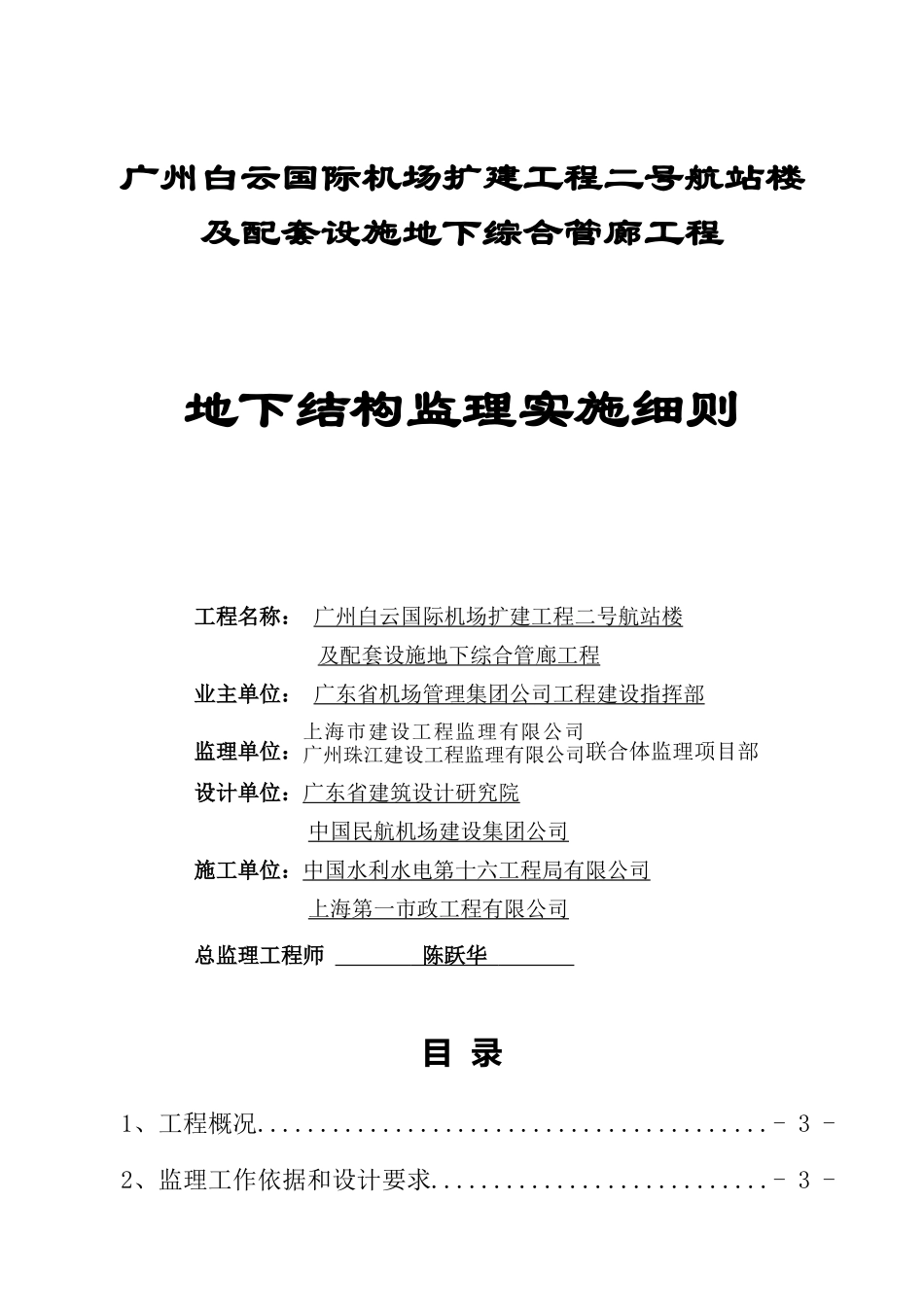

广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程地下结构监理实施细则工程名称：广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程业主单位：广东省机场管理集团公司工程建设指挥部监理单位：上海市建设工程监理有限公司广州珠江建设工程监理有限公司联合体监理项目部设计单位：广东省建筑设计研究院中国民航机场建设集团公司施工单位：中国水利水电第十六工程局有限公司上海第一市政工程有限公司总监理工程师陈跃华目录1、工程概况.........................................-3-2、监理工作依据和设计要求...........................-3-3．施工工艺流程及监理工作流程.......................-5-4.监理工作控制要点及目标值........................-11-5.监理工作的方法及措施............................-23-6.监理用表........................................-31-第2页共23页广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程地下结构监理实施细则1、工程概况本工程位于白云机场扩建航站区和站坪区地下,为西侧地下综合管廊，呈南北走向，为B型管廊，普通钢筋混凝土结构，结构宽度为6.7～6.4米，全长720米。综合管廊主要用于满足机场周边给水、排水、电信、空管信息以及电力布线需要。管廊结构还包括线路中设置的端部井、放线井、集水井、通风及防火分区等结构，用于满足管廊工艺、消防、通风的方面要求。管廊修建逃生通道通往北进场隧道，由于北进场隧道设计相对滞后，故逃生通道修建部分结构，剩余部分将来与北进场隧道一同建设。管廊结构设计以机坪边线分南、北两部分设计，管廊里程机坪南侧K0+000～K0+310为广东省建筑设计院设计，其余的空侧部分为民航总院设计。管廊结构施工分东西两个标段，东标段施工单位为上海第一市政工程有限公司，西标段施工单位为中国水利水电第十六工程局，工程主要内容包括地基处理、土方开挖和回填、基坑支护、主体结构、防水等。2、监理工作依据和设计要求2.1监理工作依据1、业主与承包商签订的施工承包合同或协议；2、工程项目施工图纸及技术文件；3、政府有关政策、法令、监理法规等；4、与建设方签订的监理合同和由建设方批准的《监理规划》；5、《建筑工程施工质量验收统一标准》（GB50300-2001）；6、《混凝土结构工程施工质量验收规范》（GB50204-2002）；7、《混凝土质量控制标准》（GB50164-92）；8、《混凝土泵送施工技术规程》（JGJ/T10-95）9、《屋面工程质量验收规范》（GB50207-2002）；第3页共23页10、《钢筋焊接及验收规程》（JGJ18-2003）；11、《钢筋机械连接通用技术规程》（JGJ107-2003）；12、《地下防水工程技术规范》（GB50108-2008）；13、《地下防水工程质量验收规范》（GB50208-2002）；14、《广州地区建筑基坑支护技术规定》（GJB98-02）；15、《建筑基坑工程监测技术规范》（GB50497-2009）等。2.2设计要求1、技术标准2、现浇结构各部位的混凝土强度等级为C40，抗渗等级为P8；铺装及垫层混凝土强度等级为C15。水泥采用42.5R转窑普通硅酸盐水泥，骨料为花岗岩碎石和中砂，严禁含泥和石粉。受力钢筋采用热轧HRB335钢筋，分部筋采用HRB300钢筋，受力钢筋搭接采用双面焊接形式。钢材采用Q235B钢，焊条采用E43型焊接HRB300钢筋及Q235B钢板，采用E50型焊接HRB335钢筋。防水卷材材料采用单面单层4mm自粘沥青防水卷材。3．施工工艺流程及监理工作流程3.1施工工艺流程土方开挖----基坑支护----（锚杆施工）----砼垫层----放线----底板结构钢筋----预第4页共23页埋件敷设----隐蔽工程验收---砼浇筑----柱（墙）放线----柱（墙）钢筋----柱（墙）预埋件----柱（墙）模板----楼层预埋件----顶板钢筋----隐蔽工程验收----砼浇筑第5页共23页审批开工申请、下达开工令不合格整改合格填报工程报验单附：隐检单预检单质量保证资料分项工程质量评定表总包验收整改下一道工序施工分部工程完成合格监理工程师现场检查及审查试验报告签发工程检验认可书并在自检资料上签字填写分部工程报验承包单位（总包审查合格）分项（隐蔽）工程报验单和分项工程检验认可书现场检查监理工程师内业资料...
