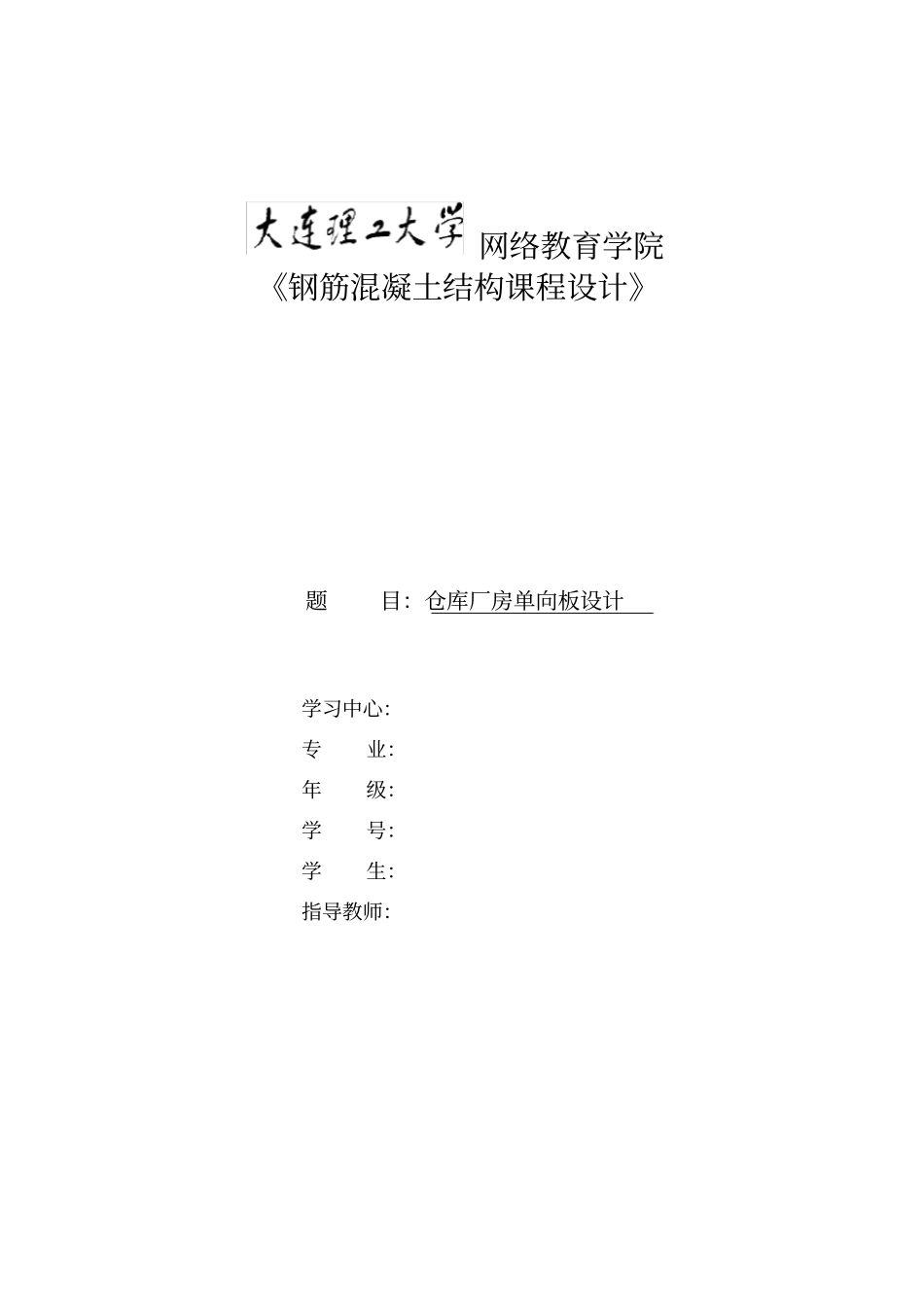

网络教育学院《钢筋混凝土结构课程设计》题目：仓库厂房单向板设计学习中心：专业：年级：学号：学生：指导教师：1基本情况本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。1、工程概况仓库厂房，设计使用年限为50年，住宅小区采用砖混结构，楼盖要求采用整体式单向板肋梁楼盖。墙厚370，柱为钢筋混凝土柱，截面尺寸为。2、设计资料（1）楼板平面尺寸为，如下图所示：图2.1楼板平面图（2）楼盖做法详图及荷载图2.2楼盖做法详图2kN/m7楼面均布活荷载标准值为：,3/m20kN厚水泥砂浆抹面，20mm楼面面层用3m/kN17厚混合砂浆天棚抹底，20mm板底及梁用3m/KN25，楼盖自重即为钢筋混凝土容重④恒载分项系数1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于4kN/m2）⑤材料选用混凝土：C25钢筋：梁中受力纵筋采用HRB335级钢筋；板内及梁内的其它钢筋可以采用HPB235级。2单向板结构设计2.1板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。2.1.1荷载板的永久荷载标准值80mm现浇钢筋混凝土板0.08×25=2kN/m220mm厚水泥砂浆抹面0.02×20=0.4kN/m220mm厚混合砂浆天棚抹底0.02×17=0.34kN/m2小计2.74kN/m2楼面均布活荷载标准值7kN/m2永久荷载分项系数取1.2，因工业厂房楼盖楼面活荷载标准值大于4kN/m2，所以活荷载分项系数取1.3。于是板的荷载总计算值：①q=+=1.2×2.74+0.7×1.3×7=9.658kN/m2②q=+=1.2×2.74+1.3×7=12.388kN/m2由于②>①，所以取②q=12.388kN/m2，近似取q=12kN/m22.1.2计算简图次梁截面为200mm×500mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算跨度：边跨=+h/2=2200-100-120+80/2=2020mm<1.025=2030mm，取=2020mm中间跨==2200-200=2000mm因跨度相差小于10%，可按等跨连续板计算。取1m宽板带作为计算单元，计算简图如图所示：图2.5板计算简图2.1.3内力计算板厚h=100mm，次梁b×h=220mm×450mm计算跨度：边跨L01=Ln+h/2=3000-120-220/2+100/2=2820mmL01=Ln+a/2=3000-220/2-120+120/2=2830mm选其中较小者L01=2820mm中跨L02=Ln=3000-220=2780mm跨度差(L01-L02)/L02=(2820-2780)/2780=1.4%<10%故按等跨连续板计算。查表可知，板的弯矩系数分别为：边跨中，1/11；离端第二支座，-1/11；中跨中，1/16；中间支座，-1/14。故=-=（g+q）/11=9.2×/11=3.34kN·m=-（g+q）/14=-9.2×/14=-2.57kN·m==（g+q）/16=9.2×/16=2.25kN·m这是对端区单向板而言的，对于中间区格单向板，其和应乘以0.8，=0.8×-2.57=-2.06kN·m；=0.8×2.25=1.80kN·m2.1.4配筋计算板的配筋计算只需按钢筋混凝土正截面强度计算，不需进行斜截面受剪承载力计算。取a=25，b=1000mm，h=100mm，h0=h-a=100-25=75mmfc=12.5N/mm2，fy=210N/mm2板的配筋计算表：表2-1板的配筋计算表截面1B2或3C弯矩设计值（kN·m）3.34-3.342.25-2.57=/（b）0.0650.0650.0440.050=1-0.0670.0670.0450.051轴线①～②⑤～⑥计算配筋（）=b/273.7273.7183.9208.4实际配筋（）Φ8@160=314.0Φ8@160=314.0Φ6/8@160=246.0Φ6/8@160=246.0轴线②～⑤计算配筋（）=b/273.7273.7147.1166.7实际配筋（）Φ8@160=314.0Φ8@160=314.0Φ6/8@160=246.0Φ6/8@160=246.0计算结果表明，支座截面的均小于0.35，符合塑性内力重分布的原则；/bh=246/（1000×80）=0.308%，此值大于0.45/=0.45×1.43/210=0.306%，同时大于0.2%，满足最小配筋率。2.2次梁的设计本节内容是根据已知的荷载条件对次梁进行配筋设计，按塑性理论进行计算。2.2.1荷载永久荷载设计值板传来永久荷载3.522×2.2=7.81kN/m次梁自重0.2×（0.5-0.08）×25×1.2=2.52kN/m次梁粉刷0.02×（0.5-0.08）×2×17×1.2=0.34kN/m小计g=10.67kN/m可变荷载设计值q=5.6×2.2=12.32kN/m荷载总设计值g+q=22.99kN/m2.2.2计算简图次梁支承在主梁或墙上，其支座按不动铰支座考虑，次梁按多跨连续梁计算。次梁所受荷载为板传来的荷载和自重，也是均布何在。计算板传来的荷载时，取次梁相连跨度一半作为次梁的受荷宽度。次梁在砖墙上的支承长度为250mm。主梁截面为300mm×650mm。计算跨...
