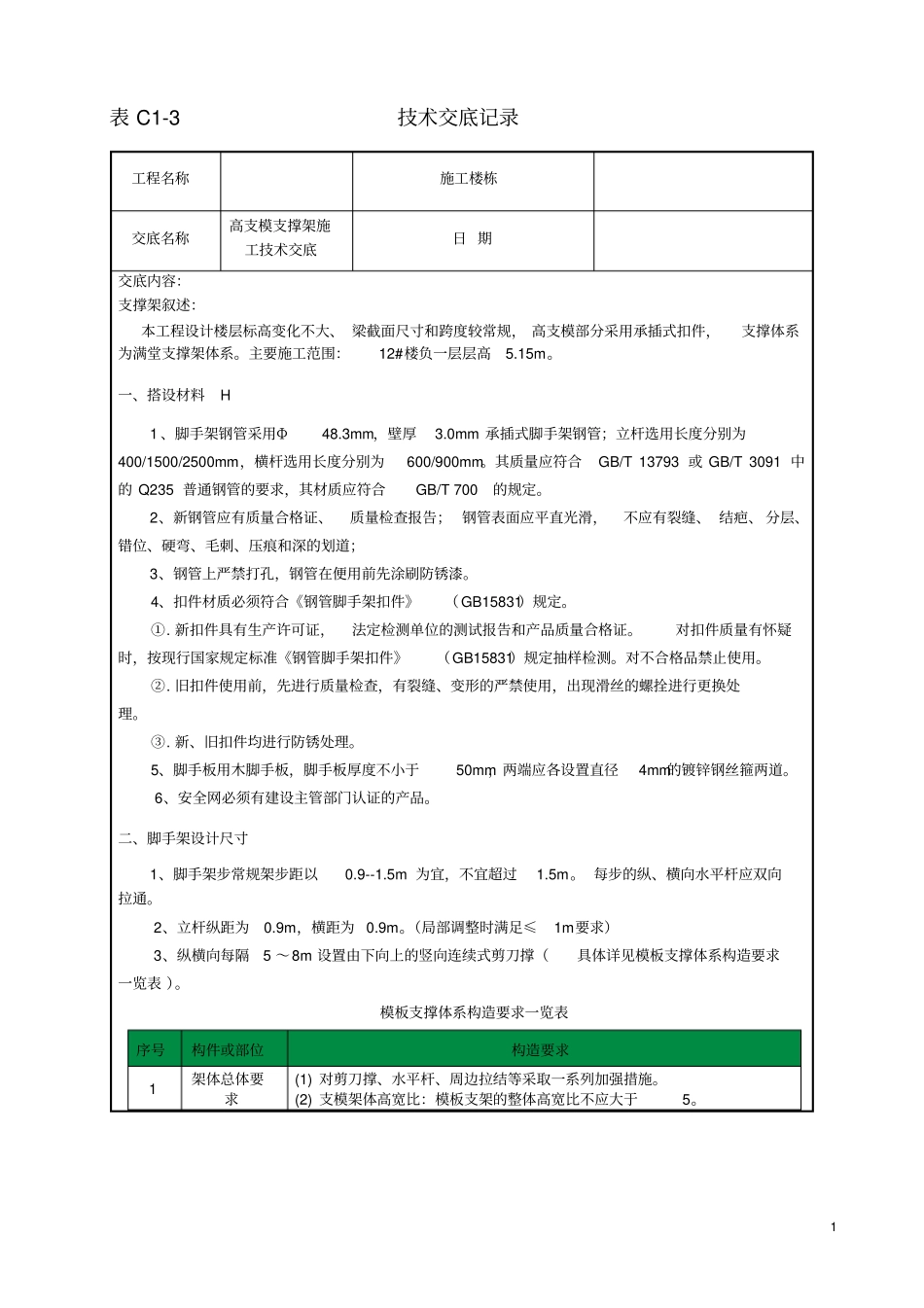

表C1-3技术交底记录1工程名称施工楼栋交底名称高支模支撑架施工技术交底日期交底内容：支撑架叙述：本工程设计楼层标高变化不大、梁截面尺寸和跨度较常规，高支模部分采用承插式扣件，支撑体系为满堂支撑架体系。主要施工范围：12#楼负一层层高5.15m。一、搭设材料H1、脚手架钢管采用Φ48.3mm，壁厚3.0mm承插式脚手架钢管；立杆选用长度分别为400/1500/2500mm，横杆选用长度分别为600/900mm。其质量应符合GB/T13793或GB/T3091中的Q235普通钢管的要求，其材质应符合GB/T700的规定。2、新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；3、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。4、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。①.新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。②.旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。③.新、旧扣件均进行防锈处理。5、脚手板用木脚手板，脚手板厚度不小于50mm，两端应各设置直径4mm的镀锌钢丝箍两道。6、安全网必须有建设主管部门认证的产品。二、脚手架设计尺寸1、脚手架步常规架步距以0.9--1.5m为宜，不宜超过1.5m。每步的纵、横向水平杆应双向拉通。2、立杆纵距为0.9m，横距为0.9m。（局部调整时满足≤1m要求）3、纵横向每隔5～8m设置由下向上的竖向连续式剪刀撑（具体详见模板支撑体系构造要求一览表）。模板支撑体系构造要求一览表序号构件或部位构造要求1架体总体要求(1)对剪刀撑、水平杆、周边拉结等采取一系列加强措施。(2)支模架体高宽比：模板支架的整体高宽比不应大于5。表C1-3技术交底记录2工程名称施工楼栋交底名称高支模支撑架施工技术交底日期2立杆1、立杆间距梁和板的立杆间距应通过受力计算，以满足支撑系统的稳定性，其纵横向间距应相等，以方便施工。2、立杆垂直度立杆是排架支撑系统中最重要的受力杆件之一，其垂直度直接影响到架体的承载能力，立杆应选择顺直的钢管，保持垂直度，减少偏心距；在安装过程中要纵横两个方向进行检查和调整，通过测量立杆间距、立杆与建筑物间的距离，及时纠偏。2、立杆构造(1)接长要求：立柱接长严禁搭接，必须采用对接扣件连接，对接应符合下列规定：1）立杆接长时，相邻两立柱的对接接头不得在同步内，且两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。2）严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。（2）可调托座使用立杆底部设垫板，顶部应设可调支托，U形支托与双钢管楞梁两侧间如有间隙，必须楔紧；可调托座与钢管交接处应设置横向水平杆，托座顶距离水平杆的高度不应大于300mm，伸出钢管顶部不得大于200㎜。螺杆外径与立杆钢管内径的间隙不得大于3㎜，安装时应保证上下同心。梁底立杆应按梁宽均匀设置，其偏差不应大于25mm。扫地杆模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3水平杆(1)常规架步距以0.9--1.5m为宜，不宜超过1.5m。每步的纵、横向水平杆应双向拉通。(2)搭设要求：水平杆接长应采用对接扣件连接，对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的1/3；(3)主节点处水平杆设置：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。表C1-3技术交底记录3工程名称施工楼栋交底名称高支模支撑架施工技术交底日期4剪刀撑剪刀撑包括两个垂直方向和水平方向三部分组成，要求根据工程结构情况具...
