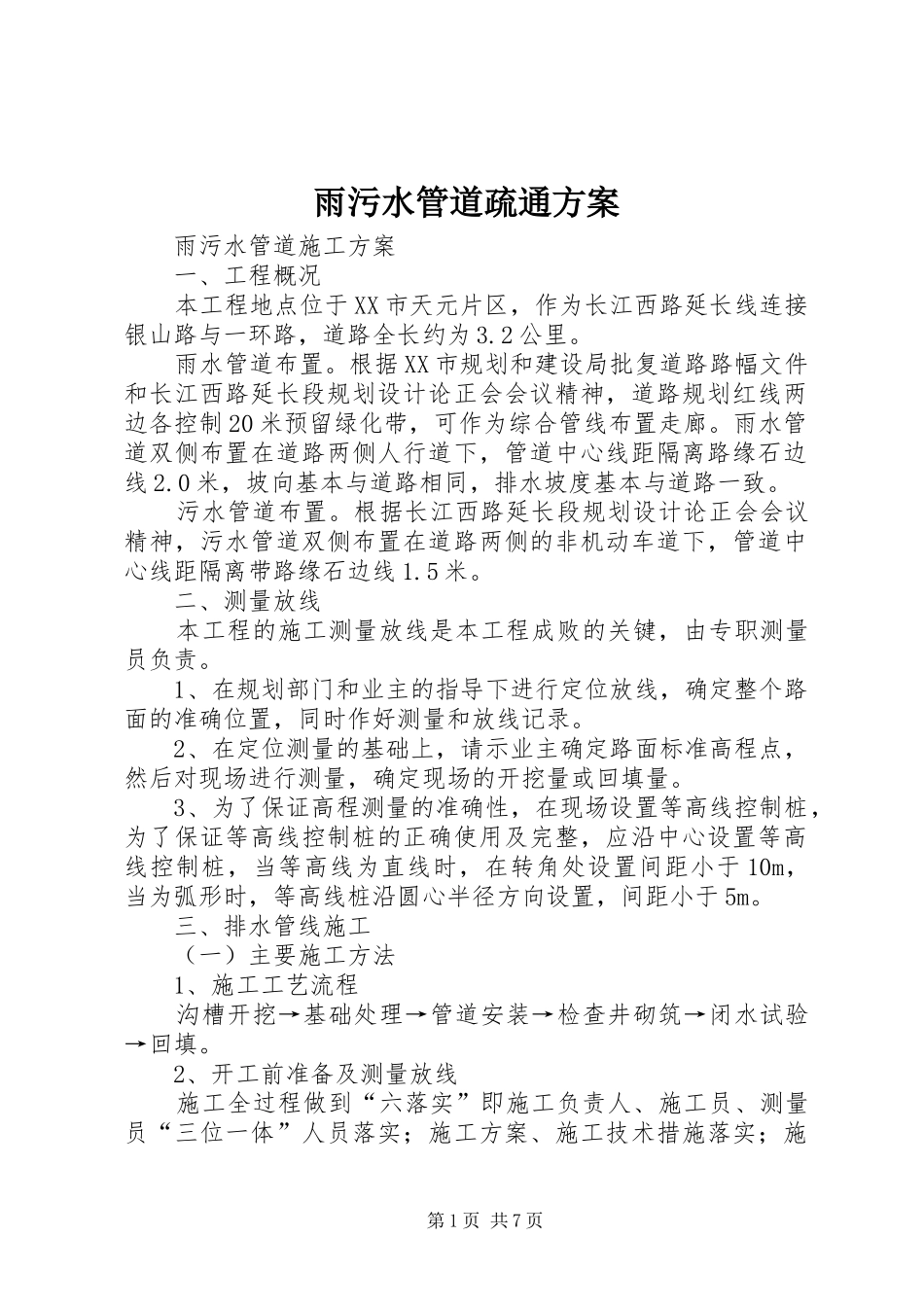

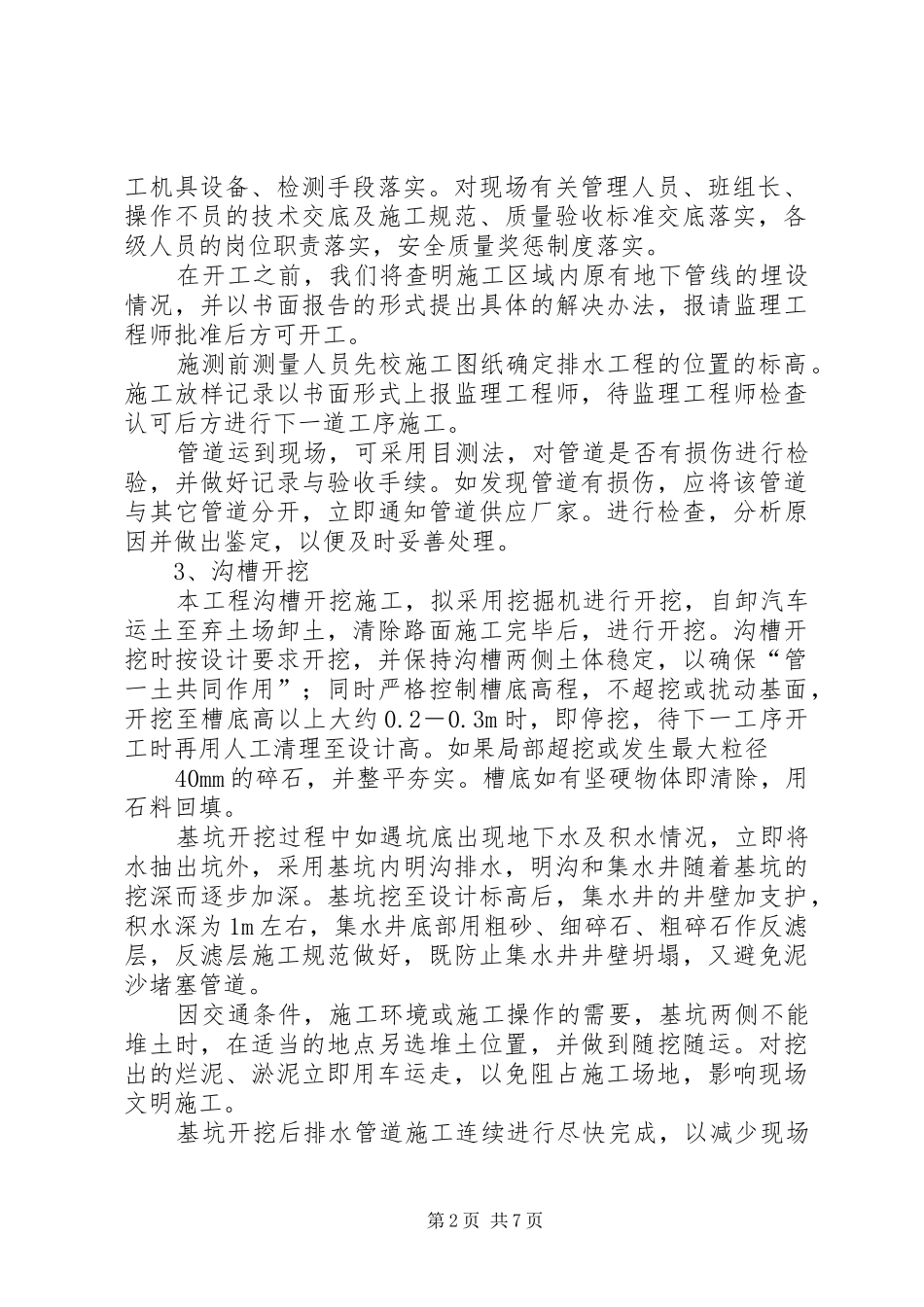

雨污水管道疏通方案雨污水管道施工方案一、工程概况本工程地点位于XX市天元片区，作为长江西路延长线连接银山路与一环路，道路全长约为3.2公里。雨水管道布置。根据XX市规划和建设局批复道路路幅文件和长江西路延长段规划设计论正会会议精神，道路规划红线两边各控制20米预留绿化带，可作为综合管线布置走廊。雨水管道双侧布置在道路两侧人行道下，管道中心线距隔离路缘石边线2.0米，坡向基本与道路相同，排水坡度基本与道路一致。污水管道布置。根据长江西路延长段规划设计论正会会议精神，污水管道双侧布置在道路两侧的非机动车道下，管道中心线距隔离带路缘石边线1.5米。二、测量放线本工程的施工测量放线是本工程成败的关键，由专职测量员负责。1、在规划部门和业主的指导下进行定位放线，确定整个路面的准确位置，同时作好测量和放线记录。2、在定位测量的基础上，请示业主确定路面标准高程点，然后对现场进行测量，确定现场的开挖量或回填量。3、为了保证高程测量的准确性，在现场设置等高线控制桩，为了保证等高线控制桩的正确使用及完整，应沿中心设置等高线控制桩，当等高线为直线时，在转角处设置间距小于10m，当为弧形时，等高线桩沿圆心半径方向设置，间距小于5m。三、排水管线施工（一）主要施工方法1、施工工艺流程沟槽开挖→基础处理→管道安装→检查井砌筑→闭水试验→回填。2、开工前准备及测量放线施工全过程做到“六落实”即施工负责人、施工员、测量员“三位一体”人员落实；施工方案、施工技术措施落实；施第1页共7页工机具设备、检测手段落实。对现场有关管理人员、班组长、操作不员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。施测前测量人员先校施工图纸确定排水工程的位置的标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并做出鉴定，以便及时妥善处理。3、沟槽开挖本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至弃土场卸土，清除路面施工完毕后，进行开挖。沟槽开挖时按设计要求开挖，并保持沟槽两侧土体稳定，以确保“管一土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2－0.3m时，即停挖，待下一工序开工时再用人工清理至设计高。如果局部超挖或发生最大粒径40mm的碎石，并整平夯实。槽底如有坚硬物体即清除，用石料回填。基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位置，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。基坑开挖后排水管道施工连续进行尽快完成，以减少现场第2页共7页交通的阻碍，施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5ｍ。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。本标段排污管道埋深较深，施工时均采用放坡开挖，坡度为1：1，。管槽开挖时工作面宽度（一侧）为：当d≤500时宽度为0.4米，500＜d≤1000时宽度为0.5米，1000＜d≤1500时宽度为0.6米（u-pvc）排水管道开挖要求沟道开挖操作宽度不小于0.8米。场区地下水较多的地方，采用挖排水沟和集水井加污水泵排水的施工排水措施。（二）pvc-u螺旋缠绕管施工1、螺旋缠绕管的搬运与存放当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体...
