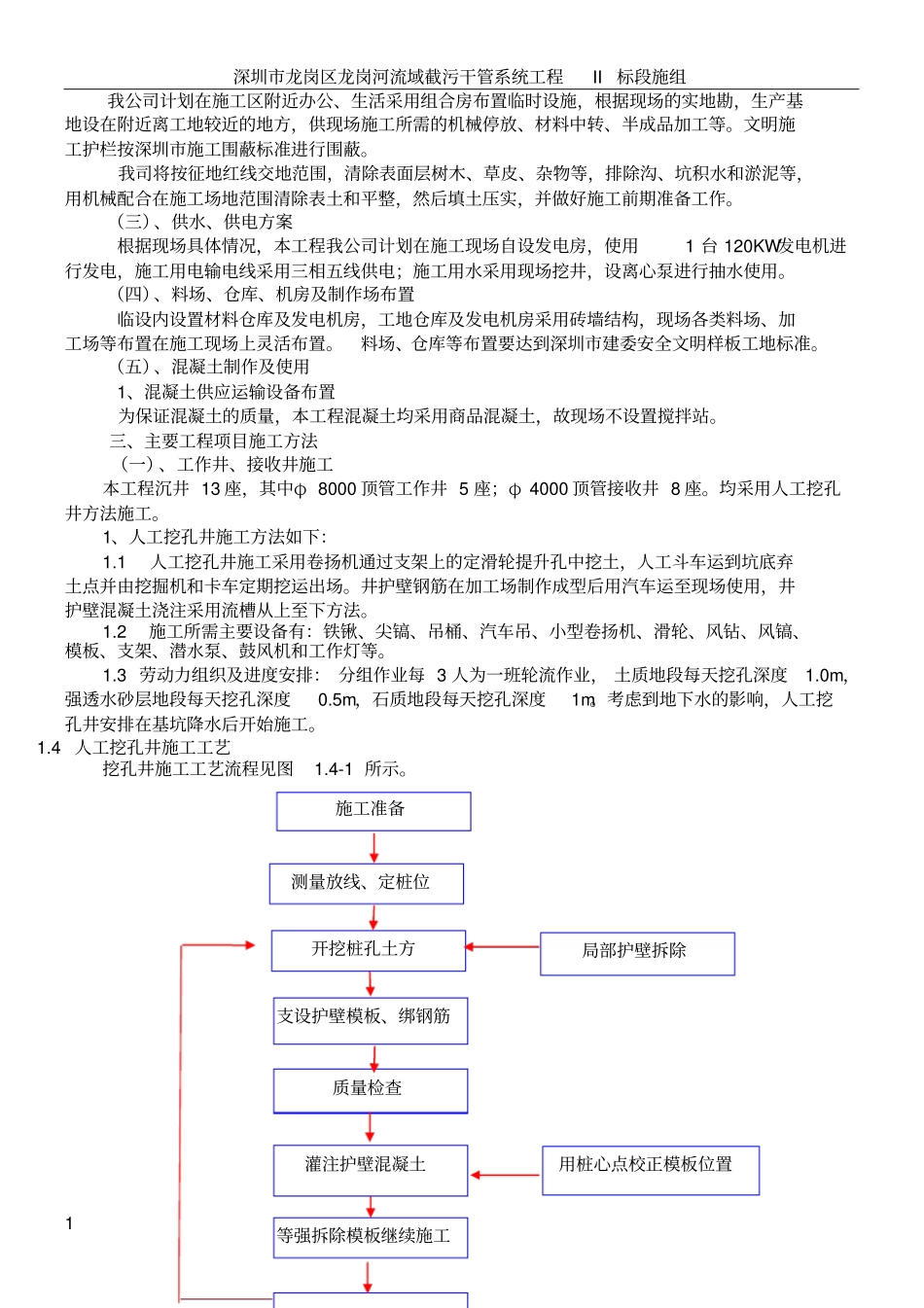

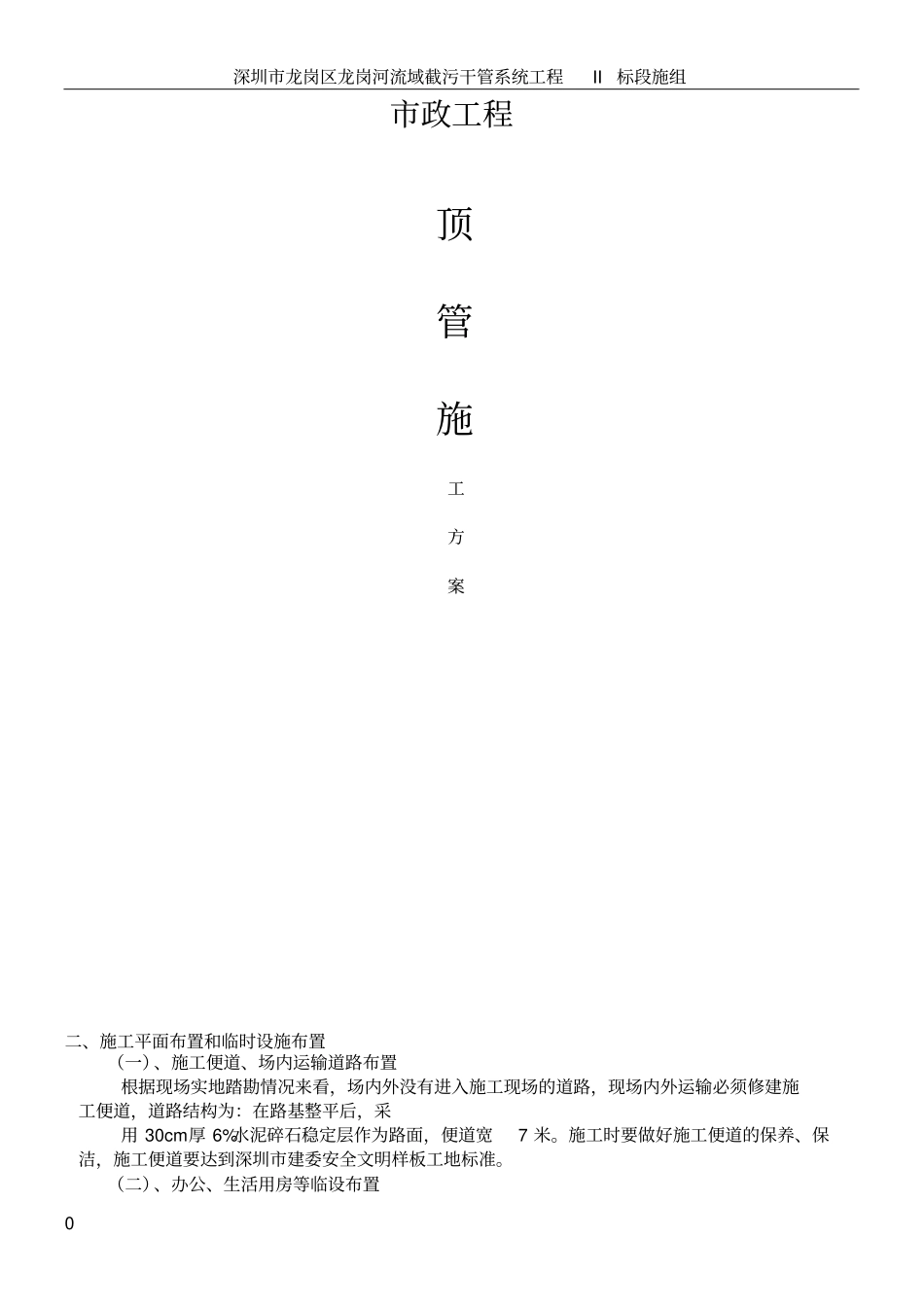

深圳市龙岗区龙岗河流域截污干管系统工程II标段施组0市政工程顶管施工方案二、施工平面布置和临时设施布置(一)、施工便道、场内运输道路布置根据现场实地踏勘情况来看,场内外没有进入施工现场的道路,现场内外运输必须修建施工便道,道路结构为:在路基整平后,采用30cm厚6%水泥碎石稳定层作为路面,便道宽7米。施工时要做好施工便道的保养、保洁,施工便道要达到深圳市建委安全文明样板工地标准。(二)、办公、生活用房等临设布置深圳市龙岗区龙岗河流域截污干管系统工程II标段施组1我公司计划在施工区附近办公、生活采用组合房布置临时设施,根据现场的实地勘,生产基地设在附近离工地较近的地方,供现场施工所需的机械停放、材料中转、半成品加工等。文明施工护栏按深圳市施工围蔽标准进行围蔽。我司将按征地红线交地范围,清除表面层树木、草皮、杂物等,排除沟、坑积水和淤泥等,用机械配合在施工场地范围清除表土和平整,然后填土压实,并做好施工前期准备工作。(三)、供水、供电方案根据现场具体情况,本工程我公司计划在施工现场自设发电房,使用1台120KW发电机进行发电,施工用电输电线采用三相五线供电;施工用水采用现场挖井,设离心泵进行抽水使用。(四)、料场、仓库、机房及制作场布置临设内设置材料仓库及发电机房,工地仓库及发电机房采用砖墙结构,现场各类料场、加工场等布置在施工现场上灵活布置。料场、仓库等布置要达到深圳市建委安全文明样板工地标准。(五)、混凝土制作及使用1、混凝土供应运输设备布置为保证混凝土的质量,本工程混凝土均采用商品混凝土,故现场不设置搅拌站。三、主要工程项目施工方法(一)、工作井、接收井施工本工程沉井13座,其中φ8000顶管工作井5座;φ4000顶管接收井8座。均采用人工挖孔井方法施工。1、人工挖孔井施工方法如下:1.1人工挖孔井施工采用卷扬机通过支架上的定滑轮提升孔中挖土,人工斗车运到坑底弃土点并由挖掘机和卡车定期挖运出场。井护壁钢筋在加工场制作成型后用汽车运至现场使用,井护壁混凝土浇注采用流槽从上至下方法。1.2施工所需主要设备有:铁锹、尖镐、吊桶、汽车吊、小型卷扬机、滑轮、风钻、风镐、模板、支架、潜水泵、鼓风机和工作灯等。1.3劳动力组织及进度安排:分组作业每3人为一班轮流作业,土质地段每天挖孔深度1.0m,强透水砂层地段每天挖孔深度0.5m,石质地段每天挖孔深度1m。考虑到地下水的影响,人工挖孔井安排在基坑降水后开始施工。1.4人工挖孔井施工工艺挖孔井施工工艺流程见图1.4-1所示。施工准备测量放线、定桩位开挖桩孔土方支设护壁模板、绑钢筋质量检查灌注护壁混凝土等强拆除模板继续施工局部护壁拆除用桩心点校正模板位置深圳市龙岗区龙岗河流域截污干管系统工程II标段施组2图1.4-1挖孔井施工工艺流程图1.5人工挖孔井施工方法及技术措施1.5.1挖孔井施工方法常规人工挖孔,采用小型卷扬机提升运输,分节开挖及浇注护壁砼成孔;护壁砼采用商品砼。当挖孔遇强透水砂层时,遵循短进尺、强支护的原则,施工中采用注浆加固地层和钢插板的办法通过。当挖孔遇岩层时,采用人工风钻打眼,浅眼控制爆破施工。1.5.2挖孔井施工技术措施(1)定位及锁口测出井中心位置,在井周放出井芯十字线,开挖第一节井孔,支第一节护壁模板,灌护壁混凝土。第一节混凝土高出地面20cm,便于挡水和定位。孔圈中心线与井孔轴线重合,与其轴线的偏差不大于2cm。(2)开挖支护分一般地层和特殊条件两大类分述如下:1)一般地层开挖支护人工挖孔井采用分节挖土、分节支护的施工方法。根据设计要求,每节1.0m。护壁采用C30砼,工作井厚度35~45cm,接收井厚度20~30cm。护壁的结构形式设为内八字搭接,搭接长度210mm。护壁模板采用工具式钢模板,模板由八块组成,模板间用插销和U形卡具连接,上下设两个半圆组成的钢圈顶架,护壁砼浇筑前用井心点校正其位置。护壁砼采用商品混凝土运输至现场拟浇孔口,然后由孔口卷扬机垂直运输至灌筑部位,人工入模,插入式振动器捣固密实。井孔采用人工开挖,弃土装入吊桶,用小型卷扬机提升至地面,倒入手推车运到临时弃土场。2)特殊条件下挖孔井的成孔○1穿越强透水砂...
