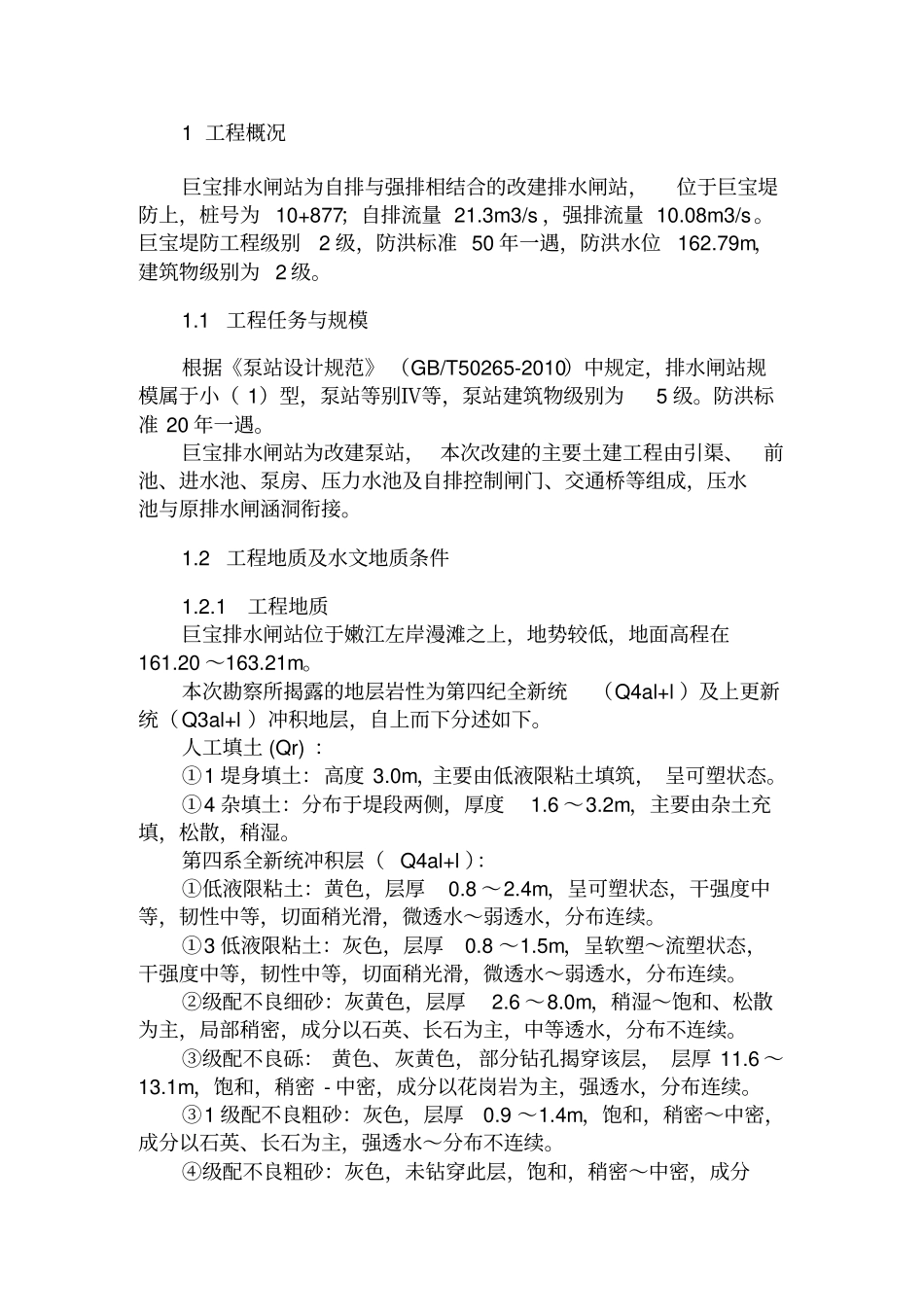

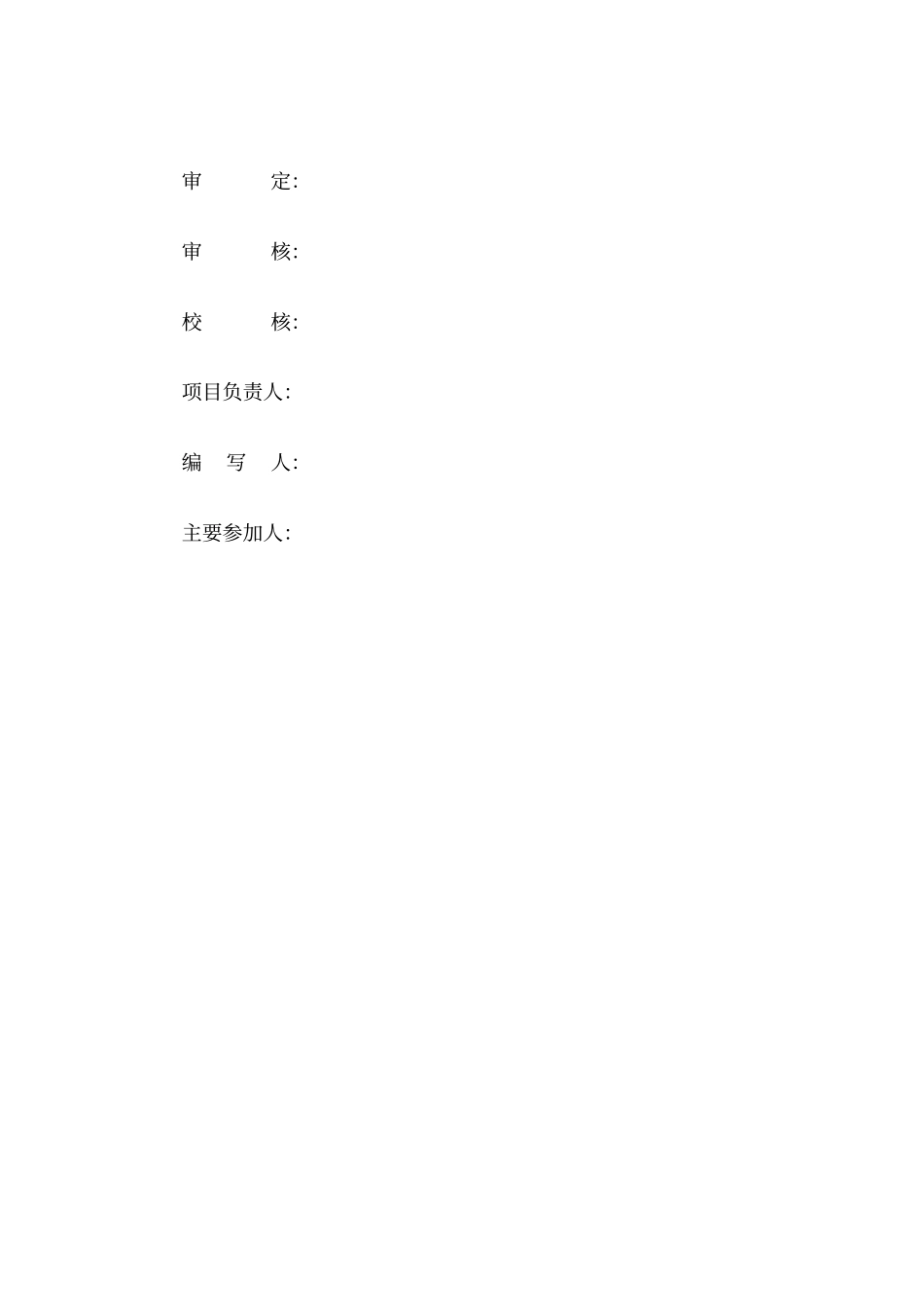

黑龙江省干流嫩江干流堤防工程第七标段巨宝排水闸站基坑降水抽水试验施工单位：湖北水总水利水电工程有限责任公司二零一六年九月审定：审核：校核：项目负责人：编写人：主要参加人：1工程概况巨宝排水闸站为自排与强排相结合的改建排水闸站，位于巨宝堤防上，桩号为10+877；自排流量21.3m3/s，强排流量10.08m3/s。巨宝堤防工程级别2级，防洪标准50年一遇，防洪水位162.79m，建筑物级别为2级。1.1工程任务与规模根据《泵站设计规范》（GB/T50265-2010）中规定，排水闸站规模属于小（1）型，泵站等别Ⅳ等，泵站建筑物级别为5级。防洪标准20年一遇。巨宝排水闸站为改建泵站，本次改建的主要土建工程由引渠、前池、进水池、泵房、压力水池及自排控制闸门、交通桥等组成，压水池与原排水闸涵洞衔接。1.2工程地质及水文地质条件1.2.1工程地质巨宝排水闸站位于嫩江左岸漫滩之上，地势较低，地面高程在161.20～163.21m。本次勘察所揭露的地层岩性为第四纪全新统（Q4al+l）及上更新统（Q3al+l）冲积地层，自上而下分述如下。人工填土(Qr)：①1堤身填土：高度3.0m，主要由低液限粘土填筑，呈可塑状态。①4杂填土：分布于堤段两侧，厚度1.6～3.2m，主要由杂土充填，松散，稍湿。第四系全新统冲积层（Q4al+l）：①低液限粘土：黄色，层厚0.8～2.4m，呈可塑状态，干强度中等，韧性中等，切面稍光滑，微透水～弱透水，分布连续。①3低液限粘土：灰色，层厚0.8～1.5m，呈软塑～流塑状态，干强度中等，韧性中等，切面稍光滑，微透水～弱透水，分布连续。②级配不良细砂：灰黄色，层厚2.6～8.0m，稍湿～饱和、松散为主，局部稍密，成分以石英、长石为主，中等透水，分布不连续。③级配不良砾：黄色、灰黄色，部分钻孔揭穿该层，层厚11.6～13.1m，饱和，稍密-中密，成分以花岗岩为主，强透水，分布连续。③1级配不良粗砂：灰色，层厚0.9～1.4m，饱和，稍密～中密，成分以石英、长石为主，强透水～分布不连续。④级配不良粗砂：灰色，未钻穿此层，饱和，稍密～中密，成分以石英、长石为主，强透水，分布连续。1.2.2水文地质本次勘察揭露地下水为第四系孔隙潜水，含水层岩性主要为级配不良砾、级配不良粗砂、级配不良细砂，地下水初见水位埋深1.6～2.5m，静止水位埋深1.0～2.9m，高程在160.12～160.34m。地下水补给来源主要为大气降水和侧向径流补给，水位年变幅在1.0～3.0米，地下水水位呈季节性变化。排水闸基础坐落于②级配不良细砂、③级配不良砾之上，渗透稳定条件较差，在动水位作用下易发生流土、管涌现象。施工开挖工程采用井点法进行施工降水，避免出现基坑流土、管涌。1.3主要工程问题巨宝排水闸站计划于2016年9月开工，2016年11月主体工程完工。根据工程地质及水文地质资料，基坑降水拟采用了降水井+潜水泵的井点降水方式，将基坑地下水位降低至渠底下1m范围，以保障开挖边坡的稳定及干地施工条件。根据已有资料和踏勘初步分析，为制定合理的降水施工方案，需要确定闸站站址处地层的渗透系数。我单位开展了现场抽水试验，对地层的渗透性开展研究。2抽（降）水试验内容、方案及技术要求2.1试验目的本项试验工作的主要目的是通过现场抽（降）水试验确定闸站站址处区域内地层综合渗透系数。通过抽水试验确定地层水文地质参数，复核降水施工方案报告中的有关参数。2.2试验内容采用多孔抽水试验在不同流量及降深条件下进行抽水试验，观测流量、降深以及水位变化，抽水试验尽可能达到稳定流。根据多孔抽水试验的试验成果，采用公式法和反演方法求得含水层的综合渗透系数。2.3试验方案2.3.1试验方案主要依据本次抽降水试验方案主要依据的规程规范：1）《水利水电工程钻孔抽水试验规程》（SL320-2005）；2)《供水水文地质勘察规范》（GB50027-2001）；3）《建筑基坑支护技术规程》（JGJ120-99）；4）《岩土工程勘察规范》（GB50021-94）2.3.2抽水试验布置抽水试验设一个降水井和二个观测井，全部为新打井。降水井及观测井在一条直线上，其方向应垂直于地下水流向（垂直于闸站纵向轴线方向），位于闸站主厂房横向轴线下游13.05m处，抽水井与2个观测井的距离分别为13.35m、41.6m。具体布置位置详见附...
