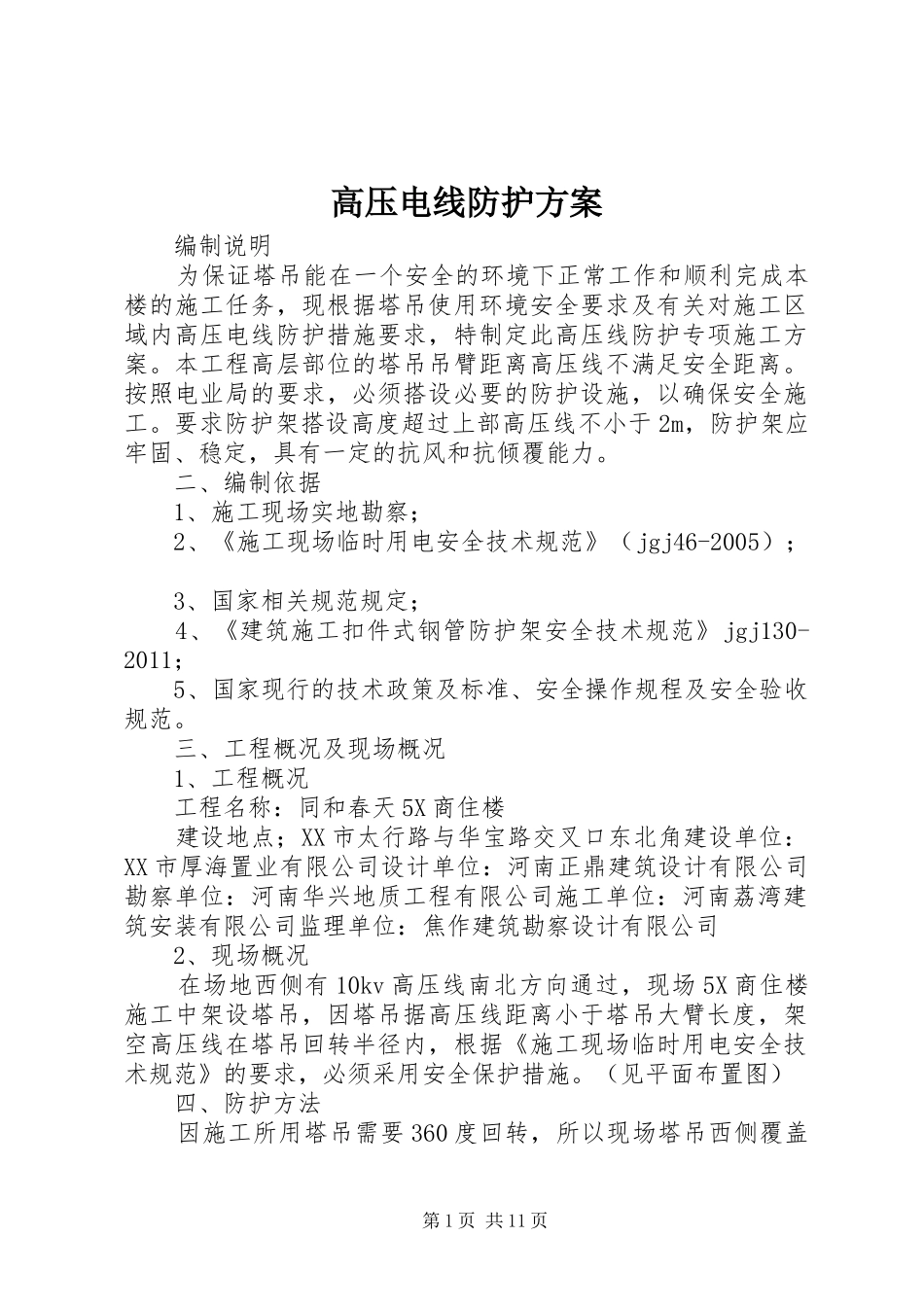

高压电线防护方案编制说明为保证塔吊能在一个安全的环境下正常工作和顺利完成本楼的施工任务，现根据塔吊使用环境安全要求及有关对施工区域内高压电线防护措施要求，特制定此高压线防护专项施工方案。本工程高层部位的塔吊吊臂距离高压线不满足安全距离。按照电业局的要求，必须搭设必要的防护设施，以确保安全施工。要求防护架搭设高度超过上部高压线不小于2m，防护架应牢固、稳定，具有一定的抗风和抗倾覆能力。二、编制依据1、施工现场实地勘察；2、《施工现场临时用电安全技术规范》（jgj46-2005）；3、国家相关规范规定；4、《建筑施工扣件式钢管防护架安全技术规范》jgj130-2011；5、国家现行的技术政策及标准、安全操作规程及安全验收规范。三、工程概况及现场概况1、工程概况工程名称：同和春天5X商住楼建设地点；XX市太行路与华宝路交叉口东北角建设单位：XX市厚海置业有限公司设计单位：河南正鼎建筑设计有限公司勘察单位：河南华兴地质工程有限公司施工单位：河南荔湾建筑安装有限公司监理单位：焦作建筑勘察设计有限公司2、现场概况在场地西侧有10kv高压线南北方向通过，现场5X商住楼施工中架设塔吊，因塔吊据高压线距离小于塔吊大臂长度，架空高压线在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求，必须采用安全保护措施。（见平面布置图）四、防护方法因施工所用塔吊需要360度回转，所以现场塔吊西侧覆盖第1页共11页范围与高压线重合区域搭设单侧防护栏。防护架下部沿着高压线方向采用Φ48×3.5的建筑钢管搭设高度6m、宽度5m的排架，然后上部采用绝缘材料毛竹搭设防护架。搭设参数为：立杆纵向间距为1.8m，横向间距为0.9m。水平杆步距为1.7m，第一步扫地杆距地0.3m。防护架搭设高度超过上不高压线不小于2.0m，水平距离高压线不下于1.6m。同时在高压线保护架上设警示牌，警示牌上写：“高压线危险”，防护架顶部挂彩旗。五、防护架施工技术要求1、钢管防护架技术要求1、防护架采用Φ48×3.5钢管搭设，纵距为1.8m，横距为0.9m，步距为1.7m。1、立柱构造要求（1）立柱接头必须采用对接扣件对接；（2）立柱对接扣件应交错布置，相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。3、纵向水平杆构造要求：（1）宜设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。（2）长度一般不宜小于三跨，宜采用6m管。（3）宜采用对接扣件连接，接头应交错布置，不应设在同步同跨内，扣件接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。端部扣件盖板边缘至杆端的距离不应小于100mm。4、横向水平杆构造要求：（1）横向水平杆采用直角扣件固定在立柱上，端部伸出立柱不少于100mm。（2）宜采用对接扣件连接，接头应交错布置，不应设在同步同跨内，相邻扣件接头水平距离不应小于500mm，并应避免设在跨中。端部扣件盖板边缘至杆端的距离不应小于100mm。5、剪刀撑与支撑的构造要求：（1）防护架沿纵向布置剪刀撑，自上而下连续设置，共设置3道。（2）每道剪刀撑跨越立杆的根数宜在5-7根之间，角度为45-60度。（3）剪刀撑斜杆的接头必须采用搭接，搭接要第2页共11页求根以上构造要求相同。6、防护架拆除要点。（1）划出工作区域，禁止行人进入。（2）严格遵守拆除顺序，由上而下，后搭先拆，先搭后拆。（3）统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先告知对付以防坠落。（4）材料工具要传递而下，不得随意抛仍。2、毛竹防护架技术要求1、毛竹搭设材料；（1）根据现场实际情况，用毛竹搭设防护架，其中毛竹小头直径不小于35mm，大头直径不大于100mm，长度不小于6m，毛竹不得腐朽，表面不见虫眼。（2）离高压线4m以下部位绑扎，毛竹搭设架体范围内，采用12X镀锌脚手架专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。2、搭设尺寸要求：（1）防护架总长按现场内高压线长度决定，立杆纵向间距为1.8m，横向间距为0.9m。水平杆步距为1.7m，第一步扫地杆距地0.3m。（2）防护架每隔3m设抛撑一根，抛撑必须牢固连接，同时遇电线杆处防护架与电线杆进行连接，以增强...
