平法识图与钢筋算量经典试题VIP免费

平法识图与钢筋算量经典试题_第1页
1/7

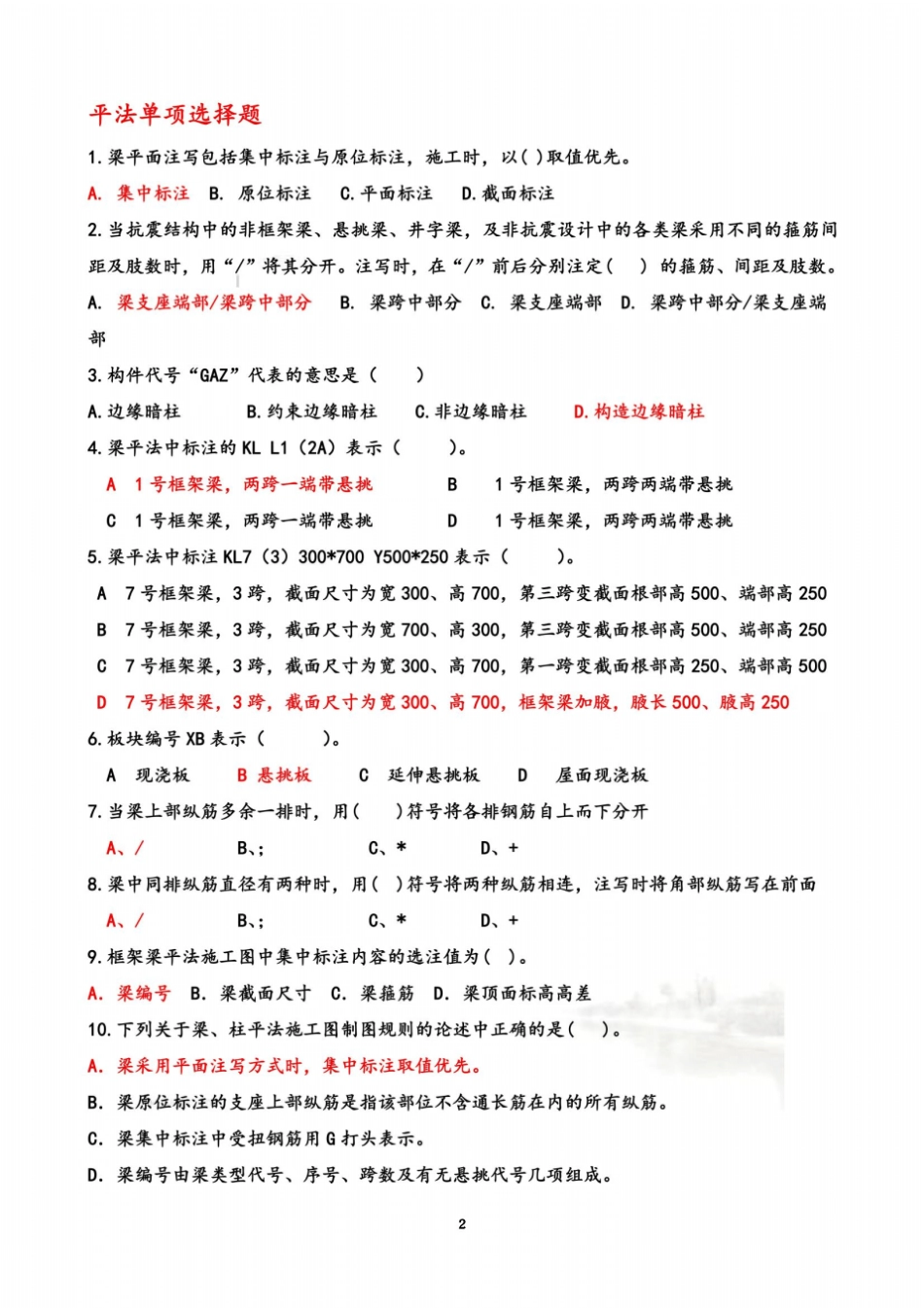

平法识图与钢筋算量经典试题_第2页
2/7
平法识图与钢筋算量经典试题_第3页
3/7
平法识图与钢筋算量经典试题23411.混凝土保护层是指()。A.纵筋中心至截面边缘的距离。B.纵筋外缘至截面边缘的距离。C.箍筋中心至截面边缘的距离。D.箍筋外缘至截面边缘的距离。12.下列关于柱平法施工图制图规则论述中错误的是()。A.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。B.柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。C.柱编号由类型代号和序号组成。D.注写各段柱的起止标高,自柱根部往上以变截面位置为界分段注写,截面未变但配筋改变处无须分界。13.施工图中若某梁编号为KL2(3B),则3B表示()。A.三跨无悬挑B.三跨一端有悬挑C.三跨两端有悬挑D.三跨边框梁14.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示()。A.有四根箍筋间距200B.箍筋肢数为四肢C.有四根箍筋加密D都不对15.梁平法配筋图集中标注中,G2Φ14表示()。A.梁侧面构造钢筋每边两根B.梁侧面构造钢筋每边一根C.梁侧面抗扭钢筋每边两根D.梁侧面抗扭钢筋每边一根16.梁的上部有4根纵筋,2Φ25放在角部,2Φ12放在中部作为架立筋,在梁支座上部应注写为()A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25;2Φ1217.梁的支座下部钢筋两排,上排2Φ22,下排4Φ25,在梁支座上部应注写为()。A、2Φ22+4Φ25B、2Φ22+4Φ254/2C、2Φ22+4Φ252/418.梁的平法注写包括集中标注原位标注,表达梁的通用数值,表达粱的特殊数值()。A、原位标注、集中标注B、集中标注、原位标注19.施工图中若某梁编号为KL2(3B),则3B表示()。A.三跨无悬挑B.三跨一端有悬挑C.三跨两端有悬挑D.三跨边框梁20.梁平法施工图的表示方法系在梁的平面布置图上采用()注写方式和()注写方式。A;平面和截面B:集中标注和原位标注C;集中标注和平面21、直径1200的混凝土圆柱,每层柱净高4200,一层梁高750,无其它特殊要求的情况下,第一个加密区长度()A、1800B、1400C、700D、该柱为短柱,通长加密522、L7(8B)表示()A、7号非框架梁,8跨,其中两跨为悬挑梁B、7号非框架梁,8跨,两端为悬挑梁,悬挑梁不计入8跨内C、7号连梁,8跨,其中两跨为悬挑梁D、7号连梁,8跨,两端为悬挑梁,悬挑梁不计入8跨内23、框架柱纵向钢筋直径(),以及偏心受拉柱内的纵筋,不宜采用绑扎接头。A、d>20B、d≮20C、d>28D、d≮2824、锚入承台内的柱钢筋纵向长度1800mm时,应设置()个箍筋。A、2B、3C、4D、525、650×550,净高5700的混凝土柱,梁高800,在无其它特殊要求的情况下,第二个加密区长度为()。A、500B、950C、1800D、270026、当柱纵筋采用搭接时,柱纵筋搭接长度范围内的箍筋间距说法正确的是()。箍筋不用加密B、应按≦5d(d钢筋较大直径)及≦100的间距加密C、应按≦5d的间距加密,d钢筋较小直径D、应按≦5d(d钢筋较小直径)及≦100的间距加密多项选择题(每空4分,错选不得分,对选一项加一分,共20分)1.梁的平面注写包括集中标注和原位标注,集中标注有五项必注值是()。A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2.两个柱编成统一编号必须相同的条件是()。A、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同3.下面有关BT型楼梯描述正确的是()。A、BT型楼梯为有低端平板的一跑楼梯B、BT型楼梯为有高端平板的一跑楼梯C、梯板低端、高端均为单边支座D、梯板低端为三边支座、高端为单边支座4.梁的平面注写包括集中标注和原位标注,集中标注有五项必注值是()。A梁编号、截面尺寸B梁上部通常筋、箍筋C梁侧面纵向钢筋D梁顶面标高高差5.柱箍筋加密范围包括()。A节点范围B底层刚性地面上下500mmC基础顶板嵌固部位向上1/3HnD搭接范围6、平法施工图制图规则中,柱的注写方式有(CD),梁的注写方式有(AB),剪力6墙的注写方式有(DC)。A、集中标注B、原位标注C、截面注写D、列表注写7、钢筋保护层和()有关A、环境类别B、结构部位C、混凝土强度D、使用年限8、边角三级抗震柱的钢筋采用柱锚梁方式施工时,以下柱外侧纵筋锚固长度达标的选项有()。A、从梁底开始计算达到1.5laEB、从柱顶开始计算达到1.5la...
