大坝基础灌浆施工组织方案VIP免费

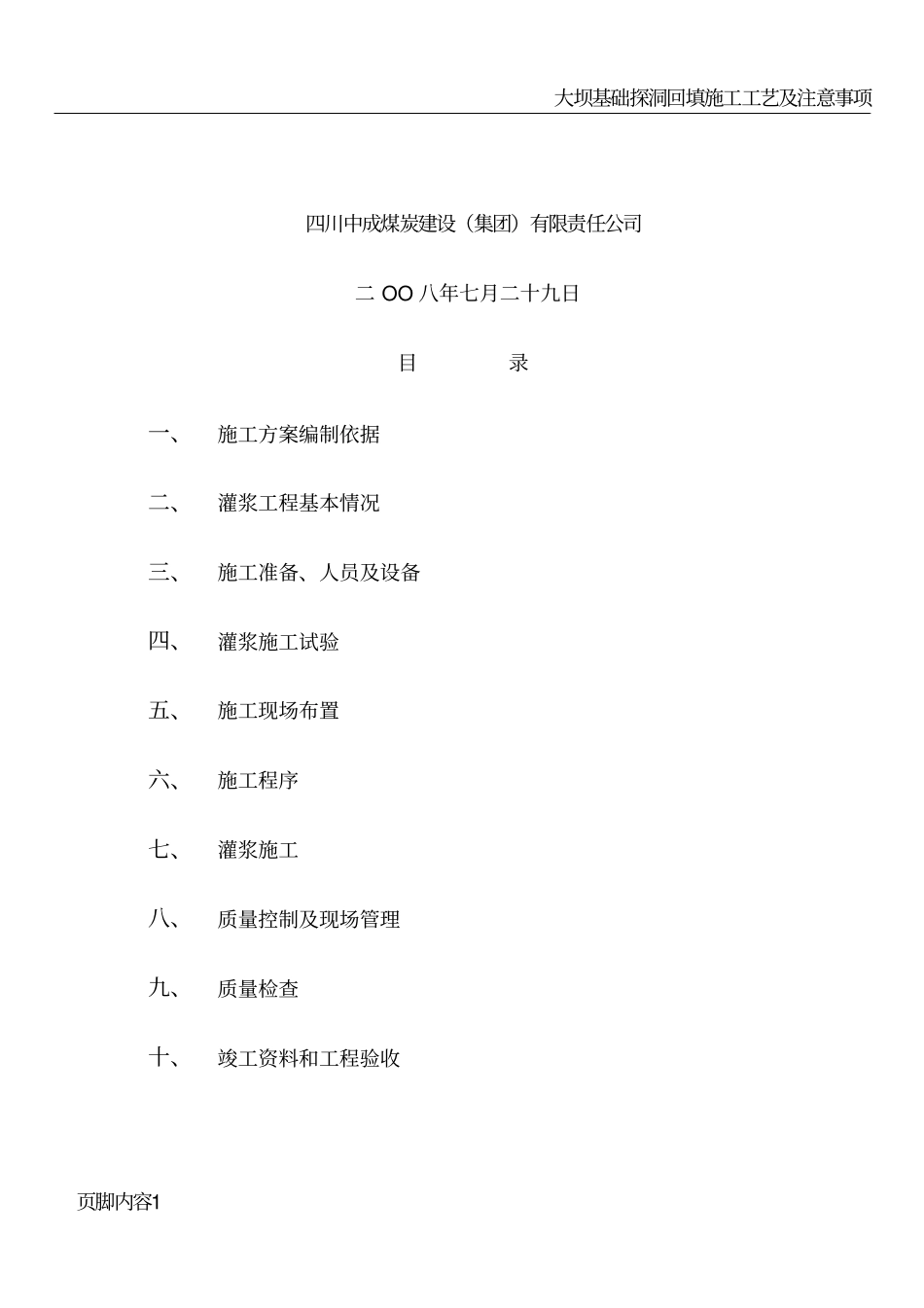

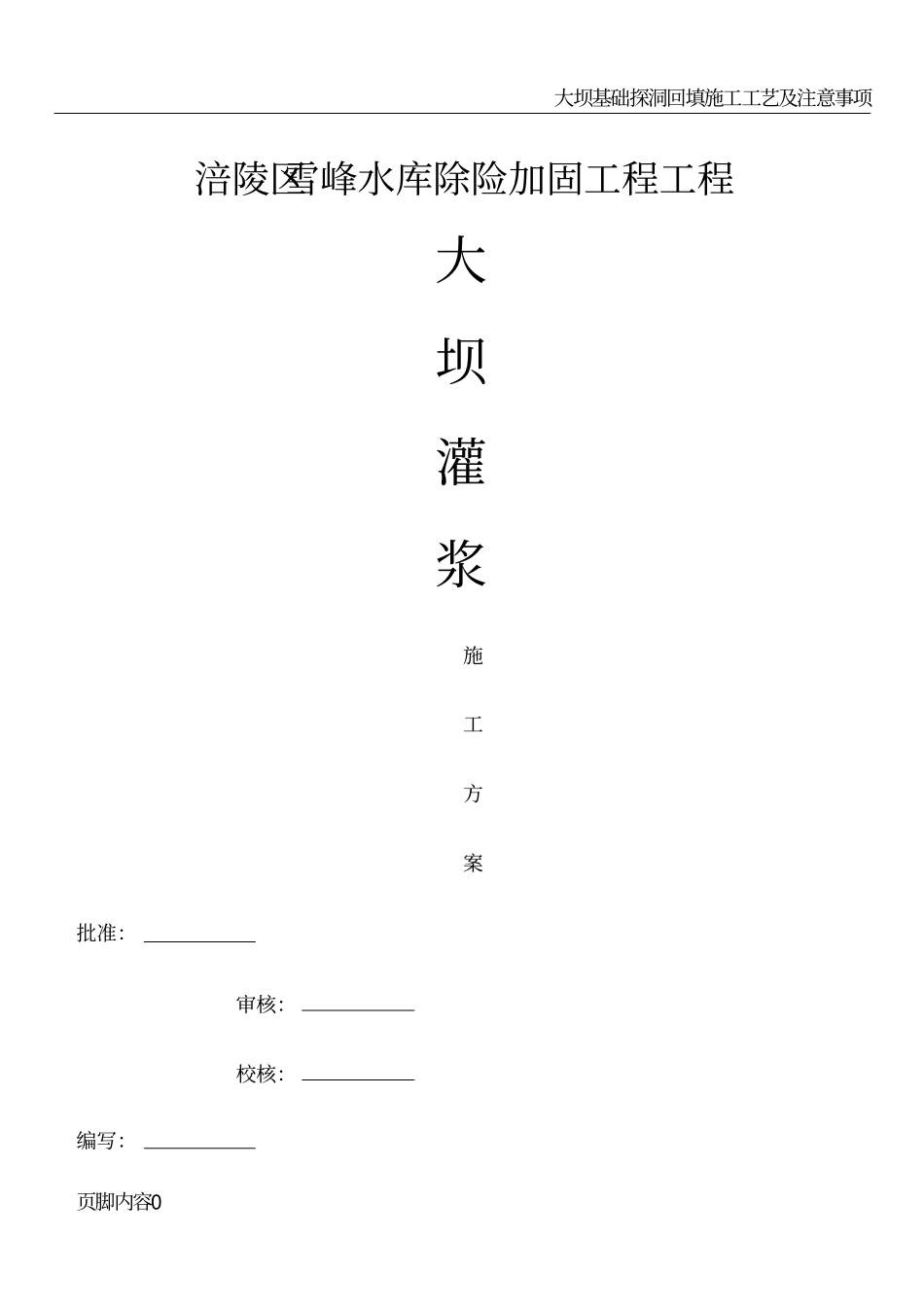

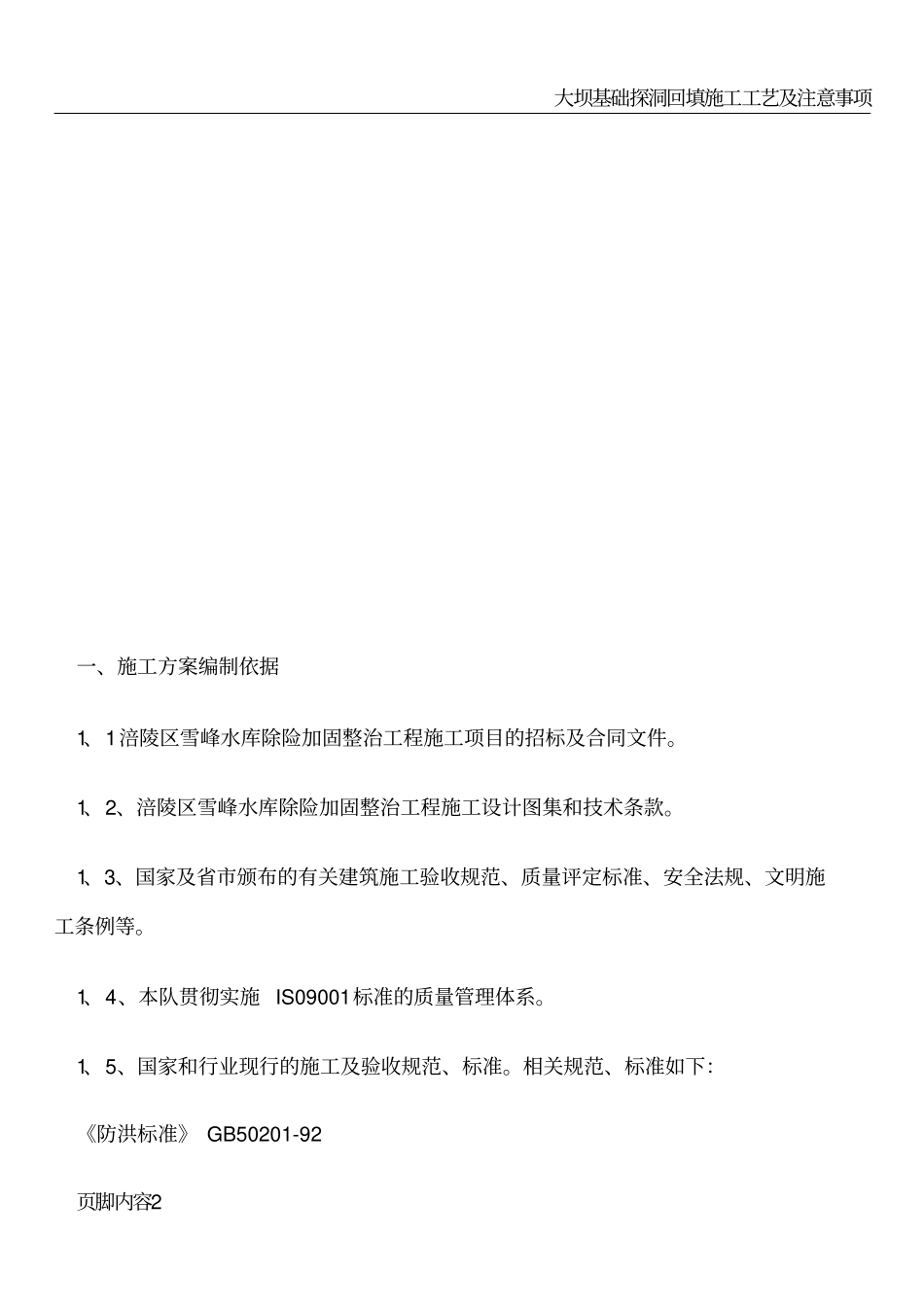

大坝基础探洞回填施工工艺及注意事项页脚内容0涪陵区雪峰水库除险加固工程工程大坝灌浆施工方案批准：审核：校核：编写：大坝基础探洞回填施工工艺及注意事项页脚内容1四川中成煤炭建设（集团）有限责任公司二OO八年七月二十九日目录一、施工方案编制依据二、灌浆工程基本情况三、施工准备、人员及设备四、灌浆施工试验五、施工现场布置六、施工程序七、灌浆施工八、质量控制及现场管理九、质量检查十、竣工资料和工程验收大坝基础探洞回填施工工艺及注意事项页脚内容2一、施工方案编制依据1、1涪陵区雪峰水库除险加固整治工程施工项目的招标及合同文件。1、2、涪陵区雪峰水库除险加固整治工程施工设计图集和技术条款。1、3、国家及省市颁布的有关建筑施工验收规范、质量评定标准、安全法规、文明施工条例等。1、4、本队贯彻实施IS09001标准的质量管理体系。1、5、国家和行业现行的施工及验收规范、标准。相关规范、标准如下：《防洪标准》GB50201-92大坝基础探洞回填施工工艺及注意事项页脚内容3《建筑地基处理技术规范》JGJ79-2002《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001《水利水电工程验收规范》SL223-19991．6本公司多年相应工程施工经验。1．7现场考察及技术交底、有关会议精神。二、灌浆工程基本情况灌浆基本情况沿上游坝坡高程1007．60m平台平行坝轴线布置1排帷幕灌浆孔，于两端沿坝面与两侧基岩交线上升至两坝顶端，再向左右坝肩各延伸90.0m和56.0m，孔距1007.6m高程平台段为帷幕2.0m、充填1.5m，其余各段为2.0m，灌浆深度至基岩相对不透水层以下3-5m(按5Lu控制)，灌浆材料采用水泥浆；对1007.60m高程以下坝体，布置2排充填灌浆，其中A排共用坝基帷幕灌浆钻孔，B排充填灌浆孔距1.5m，灌浆材料采用粘土水泥浆。三、施工准备、人员及设备3.1灌浆施工准备工作计划自2009年11月15日开始着手进行灌浆先导孔施工准备工作，至12月10日完成灌浆先导孔试验施工。大坝基础探洞回填施工工艺及注意事项页脚内容43.2施工人员的组织人员组织情况见表3.1表3.1灌浆施工人员组织机构序号项目人数备注技管技工普工合计1管理人员552技术人员333钻孔灌浆268根据需要调整4制浆站224根据需要调整大坝基础探洞回填施工工艺及注意事项页脚内容56其他辅助人员44根据需要调整合计243.3机械设备组织机械设备是制约工程质量和进度的主要因素，设备的到位率和完好率直接影响着工程的进展情况，合理组织调配设备，是保证工期的前提。进场的主要机械设备见表3.2。表3.2灌浆主要机械设备表序号设备名称规格型号单位用量备注1回转式地质钻机XU-300-2台2根据需要调整2灌浆泵BW-200台1根据需要调整3搅拌机200L台1根据需要大坝基础探洞回填施工工艺及注意事项页脚内容6调整4氧焊套15清水泵台46电焊机台17离心抽水泵台1四、灌浆施工试验根据设计资料要求,进场后先进行帷幕灌浆先导孔试验的施工，帷幕灌浆完成先导孔灌浆试验对基岩进行压水、灌浆试验施工。先导孔灌浆试验灌浆压力根据设计压力要求施工，在施工中如有异常情况则根据实际情况现场调整压力等参数并做好记录。帷幕灌浆先导孔对基岩分段阻塞分级升压压水、灌浆。在百分之百保证坝体、基岩安全运行的情况下进行灌浆试验施工区的灌浆孔深、灌浆压力等技术参数。A排充填灌浆段采用注水试验，灌浆压力一般不超过0.03Mpa，土坝接触段压力压力一般不超过0.1Mpa。孔深：根据设计和先导孔（灌浆试验孔）压水试验资料确定孔深。接触段在灌浆升压过程中应设专人观察以确保大坝的安全。大坝基础探洞回填施工工艺及注意事项页脚内容7检查孔各段压水压力根据（DL/T5148-2001）确定。作压水试验。五、施工现场布置本工程灌浆施工中采用循环灌浆系统，根据施工现场的情况及进度安排，施工现场分3期，即灌浆试验阶段；帷幕灌浆施工阶段；充填灌浆阶段。帷幕灌浆先施工坝体段再施工左右岸坡。1.供水在水库内抽水至施工现场用水点。2.供电施工设备由甲方变压器引三相电至工作面附近，并设置分流器，使用铜芯电缆向各施工设备供电。4.制浆站及送浆管路根据施工现场及施工进度的需要，在岸坡修建水泥仓库，附近修建集中制浆站，每个制浆站安设搅拌机用于搅浆；送...
