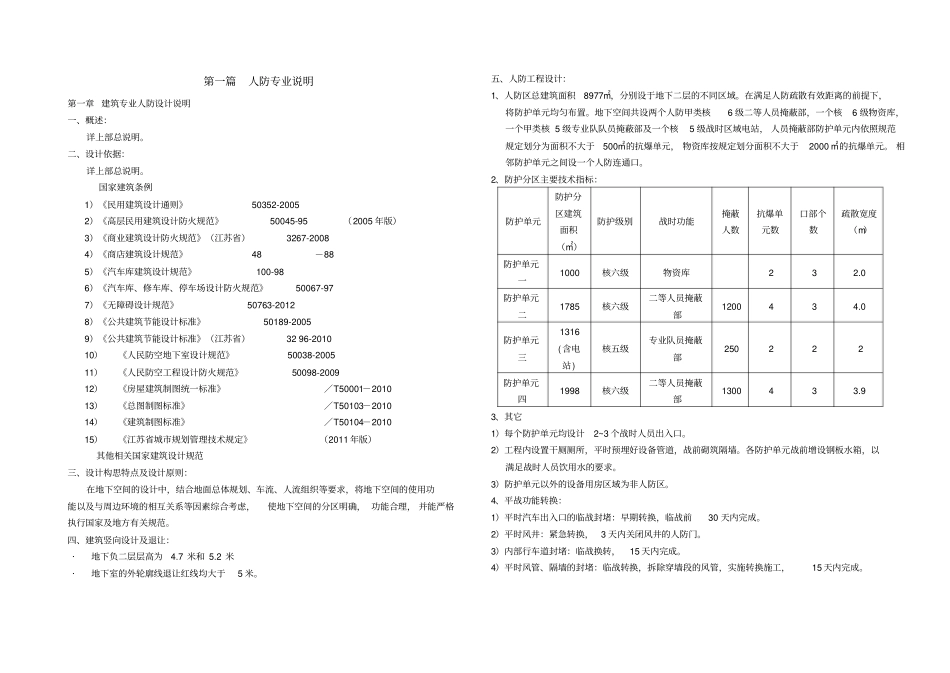

第一篇人防专业说明第一章建筑专业人防设计说明一、概述：详上部总说明。二、设计依据：详上部总说明。国家建筑条例1）《民用建筑设计通则》50352-20052）《高层民用建筑设计防火规范》50045-95（2005年版）3）《商业建筑设计防火规范》（江苏省）3267-20084）《商店建筑设计规范》48－885）《汽车库建筑设计规范》100-986）《汽车库、修车库、停车场设计防火规范》50067-977）《无障碍设计规范》50763-20128）《公共建筑节能设计标准》50189-20059）《公共建筑节能设计标准》（江苏省）3296-201010）《人民防空地下室设计规范》50038-200511）《人民防空工程设计防火规范》50098-200912）《房屋建筑制图统一标准》／T50001－201013）《总图制图标准》／T50103－201014）《建筑制图标准》／T50104－201015）《江苏省城市规划管理技术规定》（2011年版）其他相关国家建筑设计规范三、设计构思特点及设计原则：在地下空间的设计中，结合地面总体规划、车流、人流组织等要求，将地下空间的使用功能以及与周边环境的相互关系等因素综合考虑，使地下空间的分区明确，功能合理，并能严格执行国家及地方有关规范。四、建筑竖向设计及退让：·地下负二层层高为4.7米和5.2米·地下室的外轮廓线退让红线均大于5米。五、人防工程设计：1、人防区总建筑面积8977m2，分别设于地下二层的不同区域。在满足人防疏散有效距离的前提下，将防护单元均匀布置。地下空间共设两个人防甲类核6级二等人员掩蔽部，一个核6级物资库，一个甲类核5级专业队队员掩蔽部及一个核5级战时区域电站，人员掩蔽部防护单元内依照规范规定划分为面积不大于500m2的抗爆单元，物资库按规定划分面积不大于2000m2的抗爆单元。相邻防护单元之间设一个人防连通口。2、防护分区主要技术指标：防护单元防护分区建筑面积（m2）防护级别战时功能掩蔽人数抗爆单元数口部个数疏散宽度（m）防护单元一1000核六级物资库232.0防护单元二1785核六级二等人员掩蔽部1200434.0防护单元三1316(含电站)核五级专业队员掩蔽部250222防护单元四1998核六级二等人员掩蔽部1300433.93、其它1）每个防护单元均设计2~3个战时人员出入口。2）工程内设置干厕厕所，平时预埋好设备管道，战前砌筑隔墙。各防护单元战前增设钢板水箱，以满足战时人员饮用水的要求。3）防护单元以外的设备用房区域为非人防区。4、平战功能转换：1）平时汽车出入口的临战封堵：早期转换，临战前30天内完成。2）平时风井：紧急转换，3天内关闭风井的人防门。3）内部行车道封堵：临战换转，15天内完成。4）平时风管、隔墙的封堵：临战转换，拆除穿墙段的风管，实施转换施工，15天内完成。5）临战砌筑的砖墙：砖砌人防厕所、洗漱间、人防进排风机房、防化值班室、人防配电室、抗爆单元隔墙等，临战转换，15天内完成。6）人防装配式水箱：临战转换，15天内完成安装，并注满水。7）、进出水泵的平时消防水管及生活用水管的闸阀：紧急转换，3天内关闭闸阀。六、人防地下室消防设计：1、机动车及设备用房：（1）、机动车各防火分区建筑面积均小于2600m2，各防火分区人员疏散楼梯均不少于2个，疏散距离均能满足规范要求。（2）、各相邻防火分区之间均设不少于1.2米的连通口，连通口安装甲级防火门。防火分区之间采用防火墙和特级卷帘分隔。（3）、各相邻防火分区之间的车行通道，均设甲级防火卷帘门，耐火时间均不少于3小时。各相邻防火分区之间的人行通道，除设乙级防火门外，均设甲级防火卷帘门，耐火时间均不少于3小时。（4）防火分区主要技术指标：防火分区防火分区建筑面积（m2）功能防火分区防火分区建筑面积（m2）功能防火分区一2307机械式机动车库防火分区五2387机械式机动车库防火分区二2035机械式机动车库防火分区六2428机械式机动车库防火分区三2574机械式机动车库防火分区七2579机械式机动车库防火分区四1993机械式机动车库防火分区八2058机械式机动车库第二章结构专业人防设计说明一、设计依据：1）本工程结构设计所采用的主要标准及法规：1、《工程结构可靠性设计统一标准》（50153-2008）2、《建筑抗震设防分类标准》（50223-2008）3、《建筑抗震设计规范》（50011-2010...
