城市热网换热站集中监控系统优秀设计VIP免费

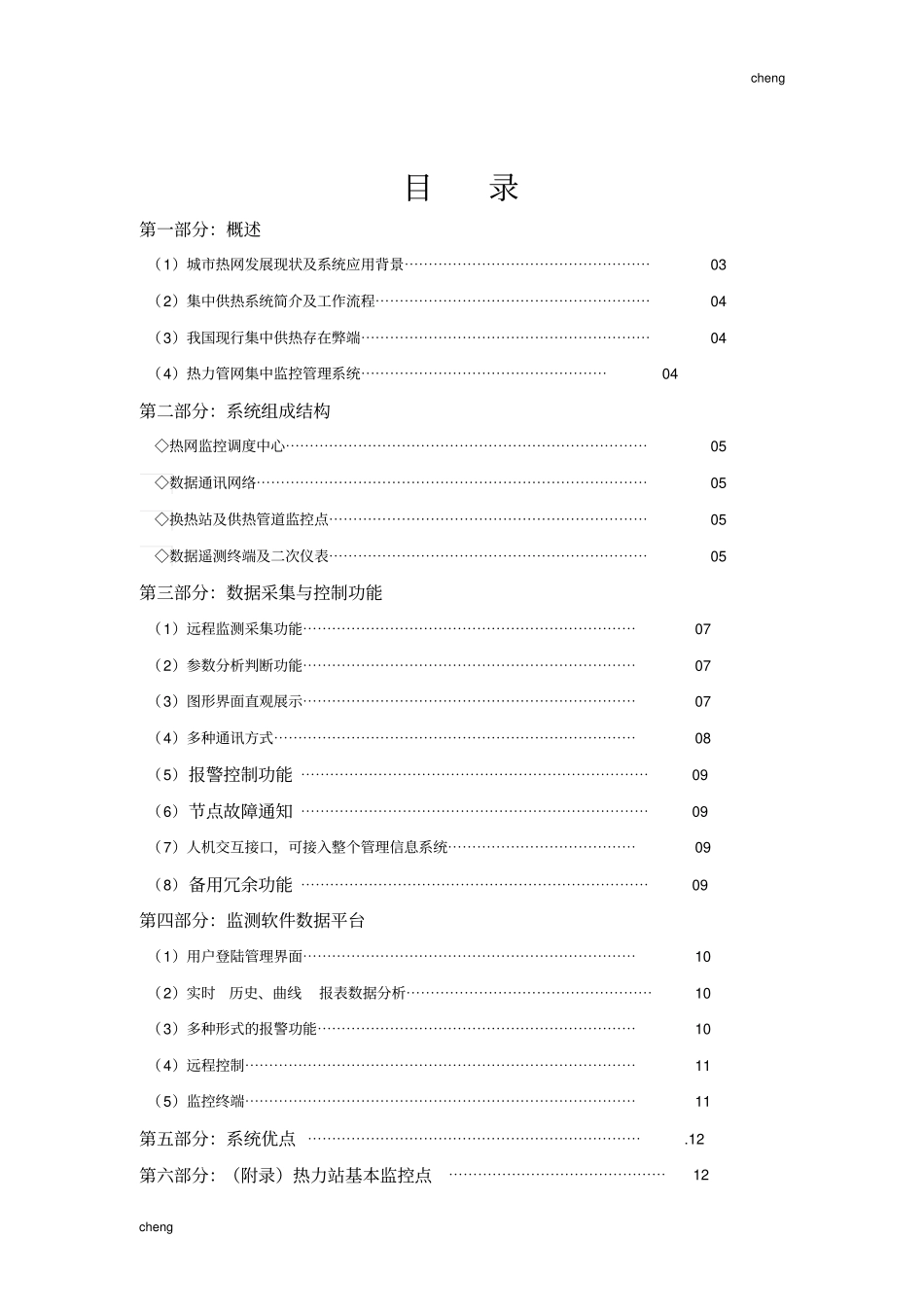

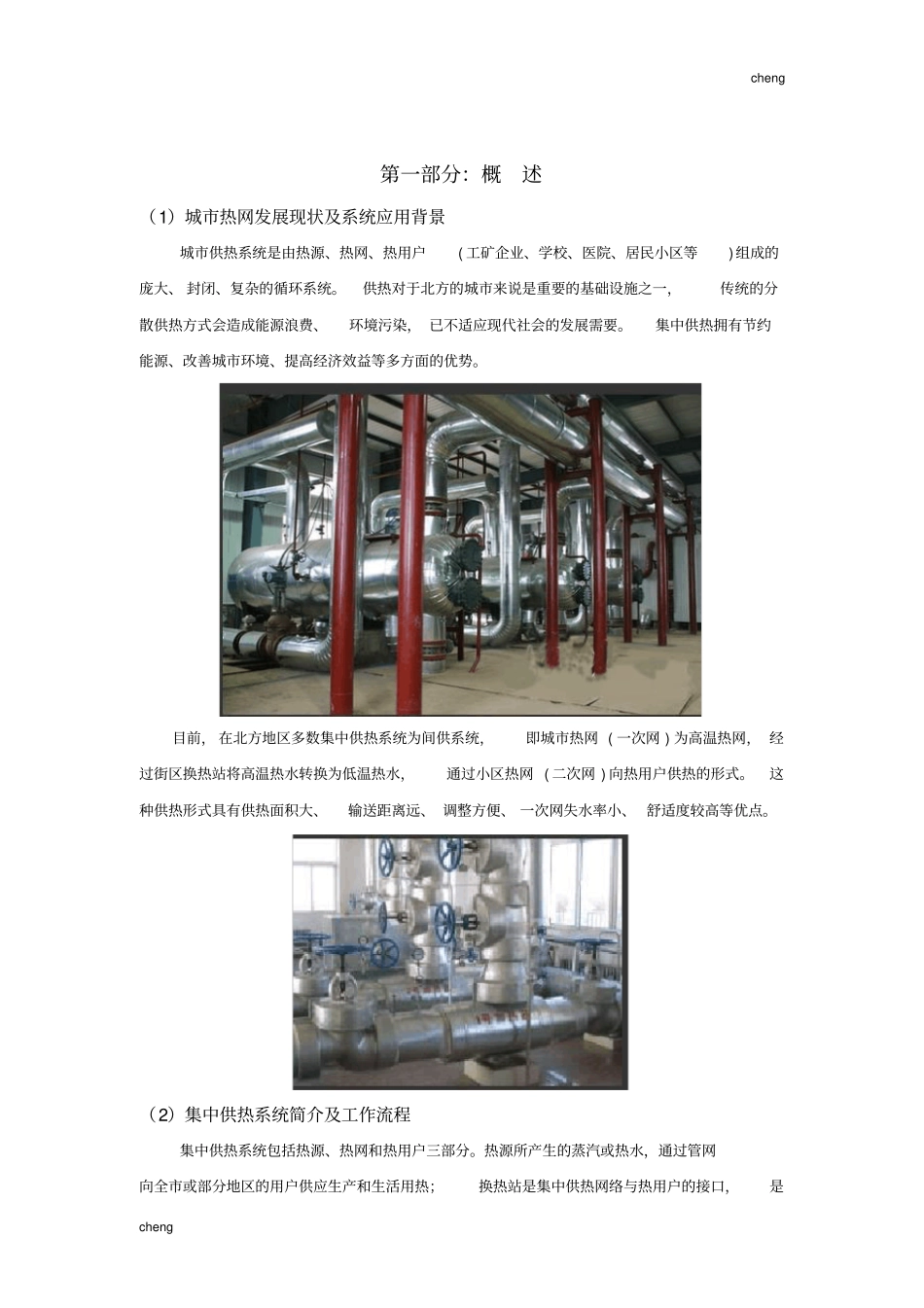

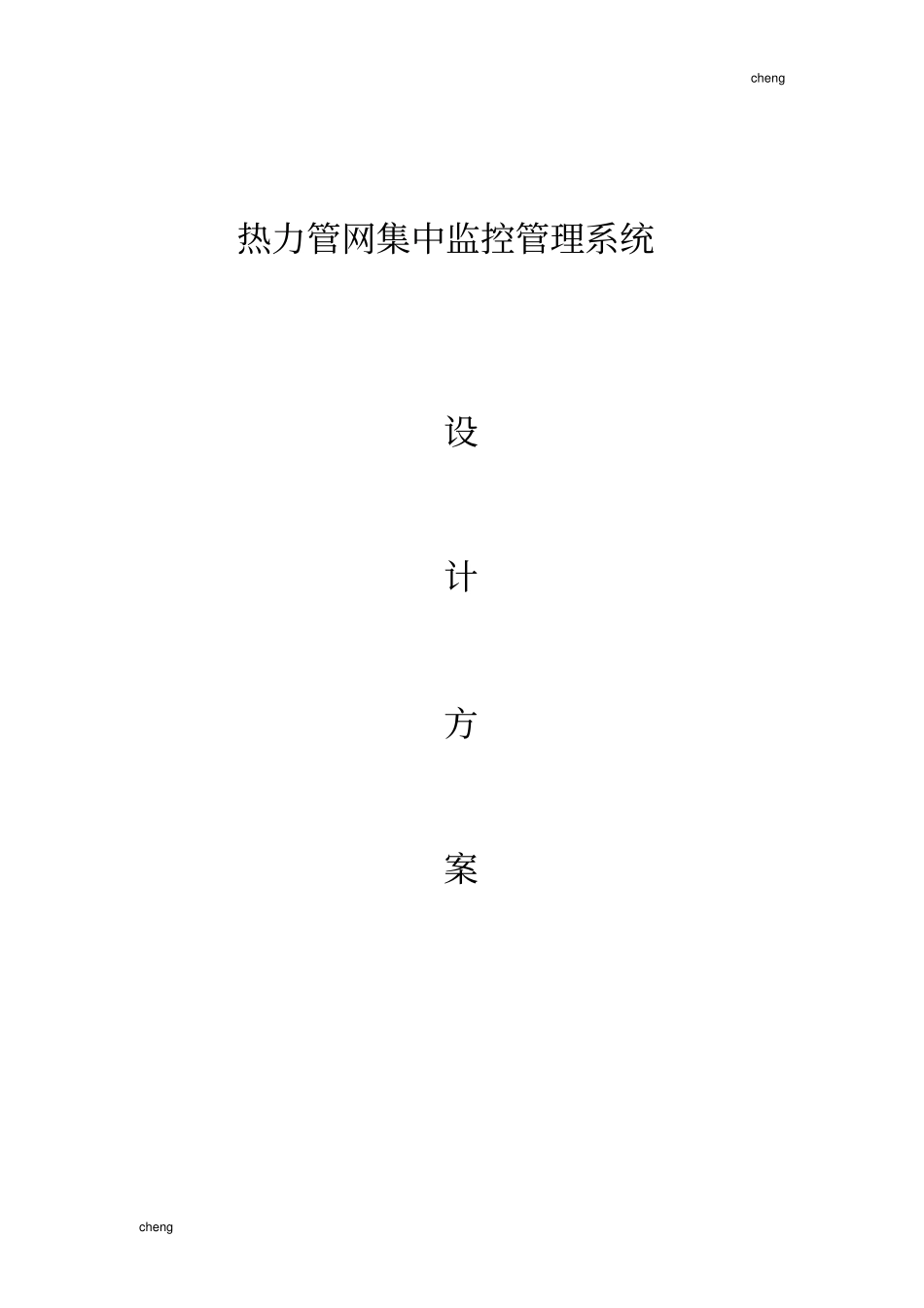

chengcheng热力管网集中监控管理系统设计方案chengcheng目录第一部分：概述（1）城市热网发展现状及系统应用背景⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03（2）集中供热系统简介及工作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04（3）我国现行集中供热存在弊端⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04（4）热力管网集中监控管理系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04第二部分：系统组成结构◇热网监控调度中心⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05◇数据通讯网络⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05◇换热站及供热管道监控点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05◇数据遥测终端及二次仪表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05第三部分：数据采集与控制功能（1）远程监测采集功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07（2）参数分析判断功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07（3）图形界面直观展示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07（4）多种通讯方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯08（5）报警控制功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09（6）节点故障通知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09（7）人机交互接口，可接入整个管理信息系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09（8）备用冗余功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09第四部分：监测软件数据平台（1）用户登陆管理界面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10（2）实时历史、曲线报表数据分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10（3）多种形式的报警功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10（4）远程控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11（5）监控终端⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第五部分：系统优点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12第六部分：（附录）热力站基本监控点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12chengcheng第一部分：概述（1）城市热网发展现状及系统应用背景城市供热系统是由热源、热网、热用户(工矿企业、学校、医院、居民小区等)组成的庞大、封闭、复杂的循环系统。供热对于北方的城市来说是重要的基础设施之一，传统的分散供热方式会造成能源浪费、环境污染，已不适应现代社会的发展需要。集中供热拥有节约能源、改善城市环境、提高经济效益等多方面的优势。目前，在北方地区多数集中供热系统为间供系统，即城市热网(一次网)为高温热网，经过街区换热站将高温热水转换为低温热水，通过小区热网(二次网)向热用户供热的形式。这种供热形式具有供热面积大、输送距离远、调整方便、一次网失水率小、舒适度较高等优点。（2）集中供热系统简介及工作流程集中供热系统包括热源、热网和热用户三部分。热源所产生的蒸汽或热水，通过管网向全市或部分地区的用户供应生产和生活用热；换热站是集中供热网络与热用户的接口，是chengcheng热源与热用户之间的“热交换站”，换热站能否高效运行对改善整个热网的热力不足、提高供热品质起着重要作用。换热站热力系统由一次网供回水系统、二次网供回水系统、补水系统、热计量系统组成，各部分之间相互关联相互作用。热源经过一次网供水管路进入热交换器，经过充分的热交换后，再由一次网回水管路流回热源。而二次网中的水在热交换器中充分受热后经二次网供水管路进入热用户，用户取得热量后，二次网循环泵将水通过二次网回水管路再进入热交换器，如此循环供热给用户。（3）我国现行集中供热存在弊端由于城市供热地理位置的分散性，供热调度部门需要对分散在不同地理位置的换热站、供热管道中的温度、压力、流量、液位等参数集中实时监视，并控制换热站中各设备的联动运行。同时，需要根据从现场监测到的各换热站运行参数，调节热电厂运行工况，保证冬季整个供暖的稳定运行。我国现行的热力站运行管理仍处于手工操作阶段，影响了集中供热优越性的充分发挥。主要反映在：缺少全面的参数...
