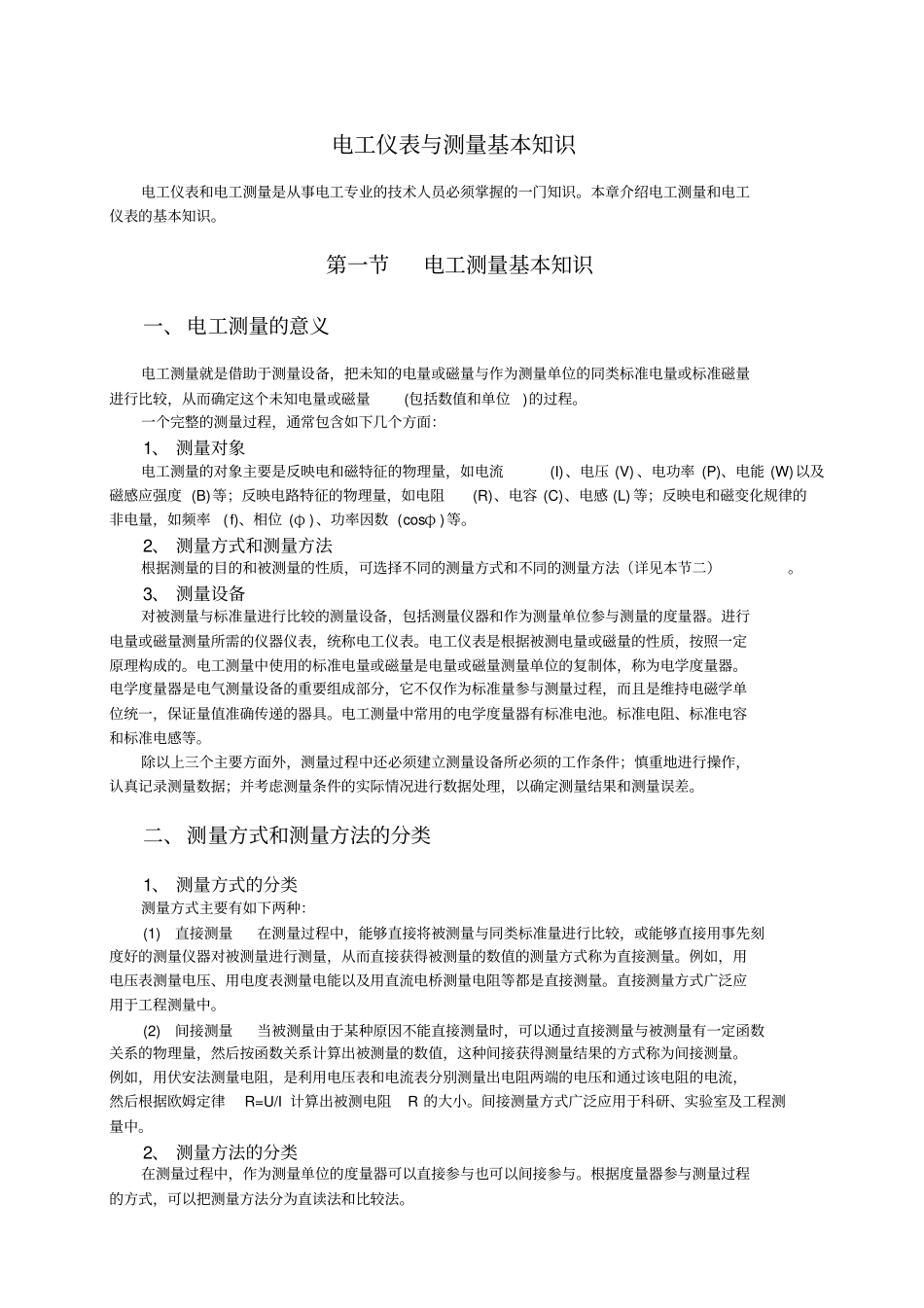

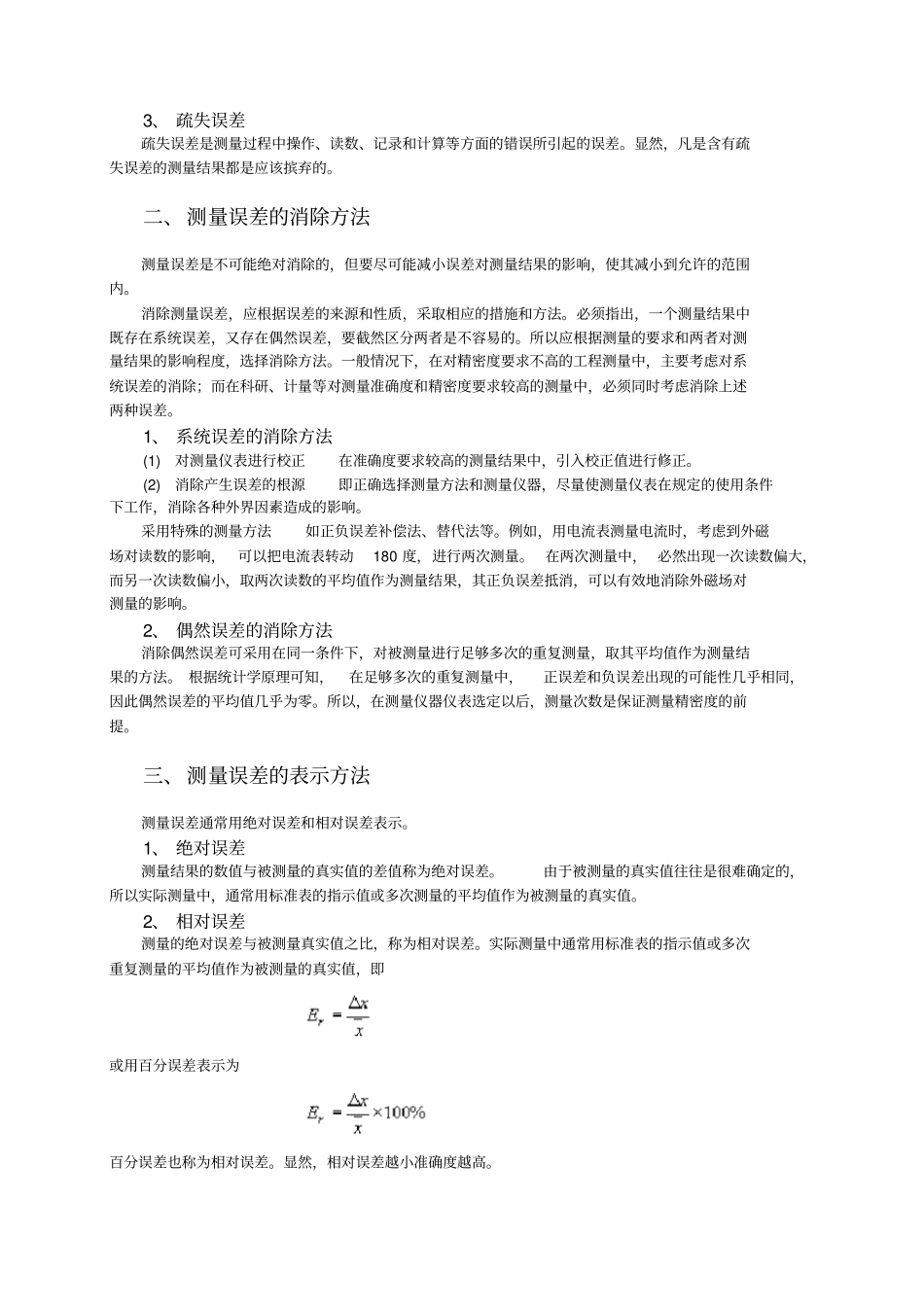

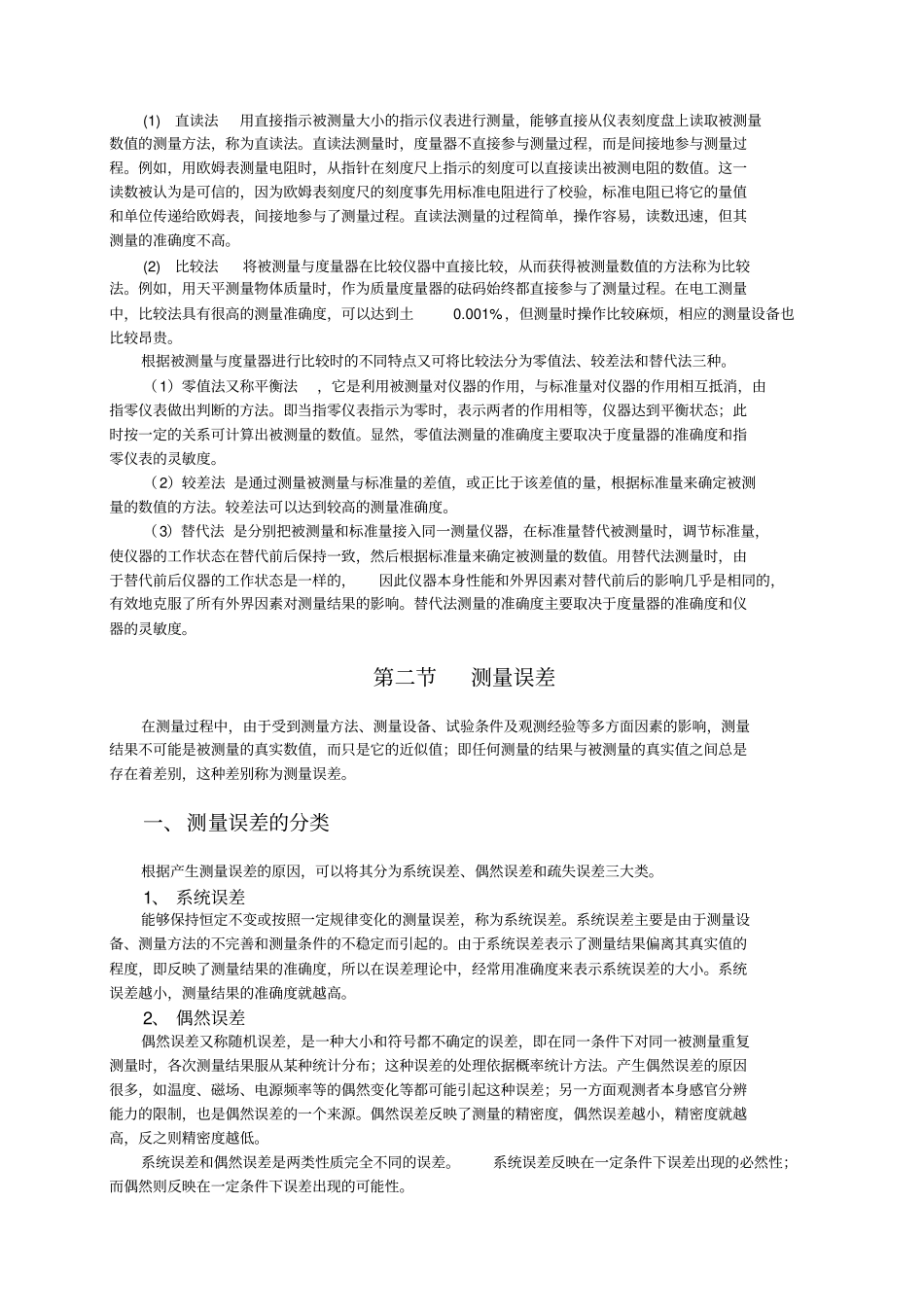

电工仪表与测量基本知识电工仪表和电工测量是从事电工专业的技术人员必须掌握的一门知识。本章介绍电工测量和电工仪表的基本知识。第一节电工测量基本知识一、电工测量的意义电工测量就是借助于测量设备，把未知的电量或磁量与作为测量单位的同类标准电量或标准磁量进行比较，从而确定这个未知电量或磁量(包括数值和单位)的过程。一个完整的测量过程，通常包含如下几个方面：1、测量对象电工测量的对象主要是反映电和磁特征的物理量，如电流(I)、电压(V)、电功率(P)、电能(W)以及磁感应强度(B)等；反映电路特征的物理量，如电阻(R)、电容(C)、电感(L)等；反映电和磁变化规律的非电量，如频率(f)、相位(φ)、功率因数(cosφ)等。2、测量方式和测量方法根据测量的目的和被测量的性质，可选择不同的测量方式和不同的测量方法（详见本节二）。3、测量设备对被测量与标准量进行比较的测量设备，包括测量仪器和作为测量单位参与测量的度量器。进行电量或磁量测量所需的仪器仪表，统称电工仪表。电工仪表是根据被测电量或磁量的性质，按照一定原理构成的。电工测量中使用的标准电量或磁量是电量或磁量测量单位的复制体，称为电学度量器。电学度量器是电气测量设备的重要组成部分，它不仅作为标准量参与测量过程，而且是维持电磁学单位统一，保证量值准确传递的器具。电工测量中常用的电学度量器有标准电池。标准电阻、标准电容和标准电感等。除以上三个主要方面外，测量过程中还必须建立测量设备所必须的工作条件；慎重地进行操作，认真记录测量数据；并考虑测量条件的实际情况进行数据处理，以确定测量结果和测量误差。二、测量方式和测量方法的分类1、测量方式的分类测量方式主要有如下两种：(1)直接测量在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，从而直接获得被测量的数值的测量方式称为直接测量。例如，用电压表测量电压、用电度表测量电能以及用直流电桥测量电阻等都是直接测量。直接测量方式广泛应用于工程测量中。(2)间接测量当被测量由于某种原因不能直接测量时，可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算出被测量的数值，这种间接获得测量结果的方式称为间接测量。例如，用伏安法测量电阻，是利用电压表和电流表分别测量出电阻两端的电压和通过该电阻的电流，然后根据欧姆定律R=U/I计算出被测电阻R的大小。间接测量方式广泛应用于科研、实验室及工程测量中。2、测量方法的分类在测量过程中，作为测量单位的度量器可以直接参与也可以间接参与。根据度量器参与测量过程的方式，可以把测量方法分为直读法和比较法。(1)直读法用直接指示被测量大小的指示仪表进行测量，能够直接从仪表刻度盘上读取被测量数值的测量方法，称为直读法。直读法测量时，度量器不直接参与测量过程，而是间接地参与测量过程。例如，用欧姆表测量电阻时，从指针在刻度尺上指示的刻度可以直接读出被测电阻的数值。这一读数被认为是可信的，因为欧姆表刻度尺的刻度事先用标准电阻进行了校验，标准电阻已将它的量值和单位传递给欧姆表，间接地参与了测量过程。直读法测量的过程简单，操作容易，读数迅速，但其测量的准确度不高。(2)比较法将被测量与度量器在比较仪器中直接比较，从而获得被测量数值的方法称为比较法。例如，用天平测量物体质量时，作为质量度量器的砝码始终都直接参与了测量过程。在电工测量中，比较法具有很高的测量准确度，可以达到土0.001%，但测量时操作比较麻烦，相应的测量设备也比较昂贵。根据被测量与度量器进行比较时的不同特点又可将比较法分为零值法、较差法和替代法三种。（1）零值法又称平衡法，它是利用被测量对仪器的作用，与标准量对仪器的作用相互抵消，由指零仪表做出判断的方法。即当指零仪表指示为零时，表示两者的作用相等，仪器达到平衡状态；此时按一定的关系可计算出被测量的数值。显然，零值法测量的准确度主要取决于度量器的准确度和指零仪表的灵敏度。（2）较差法是通过测量被测量与标准量的差值，或正比于该差值的量，根据标准量来确定被测量的数值的方法。较差法可以...
