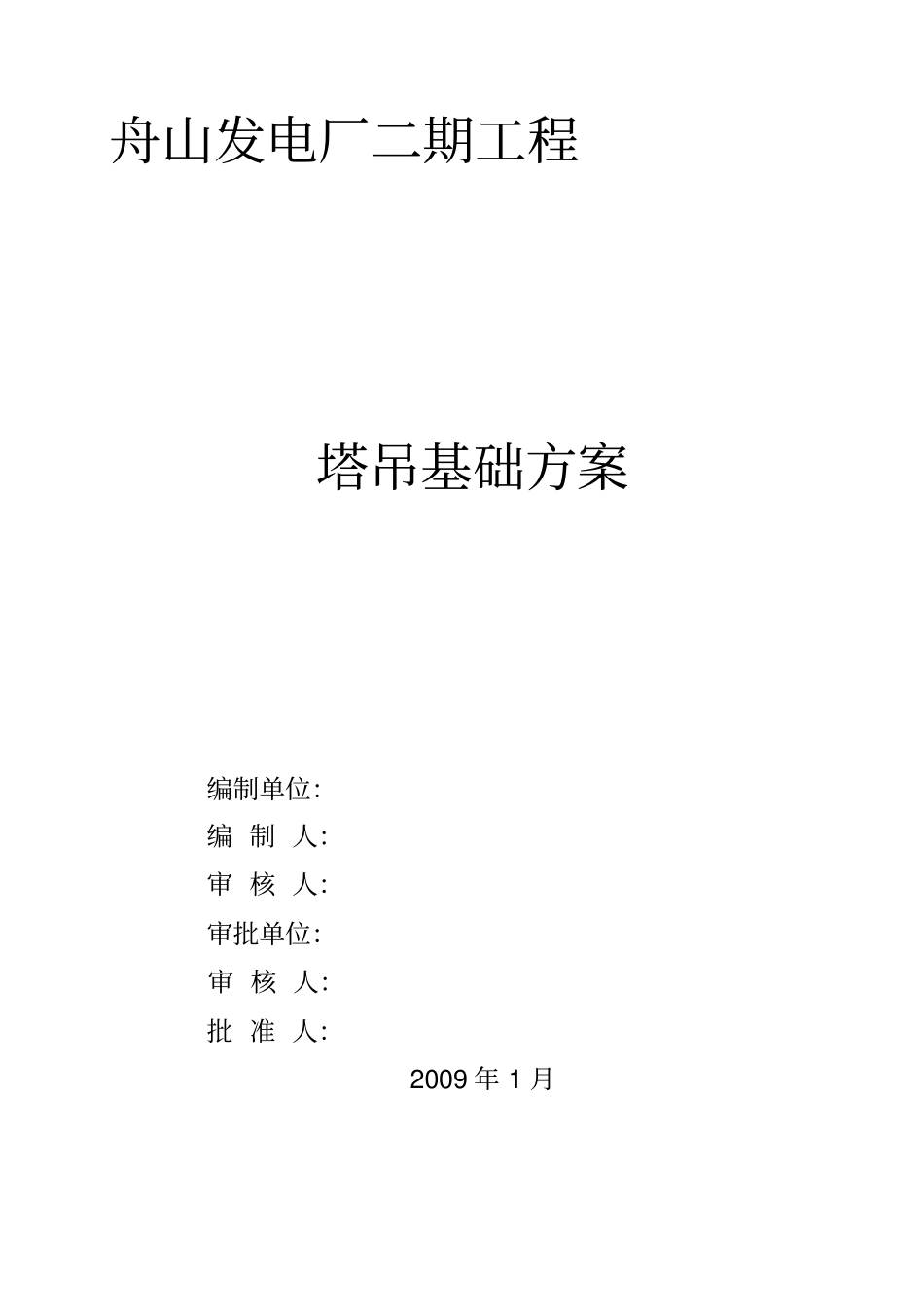

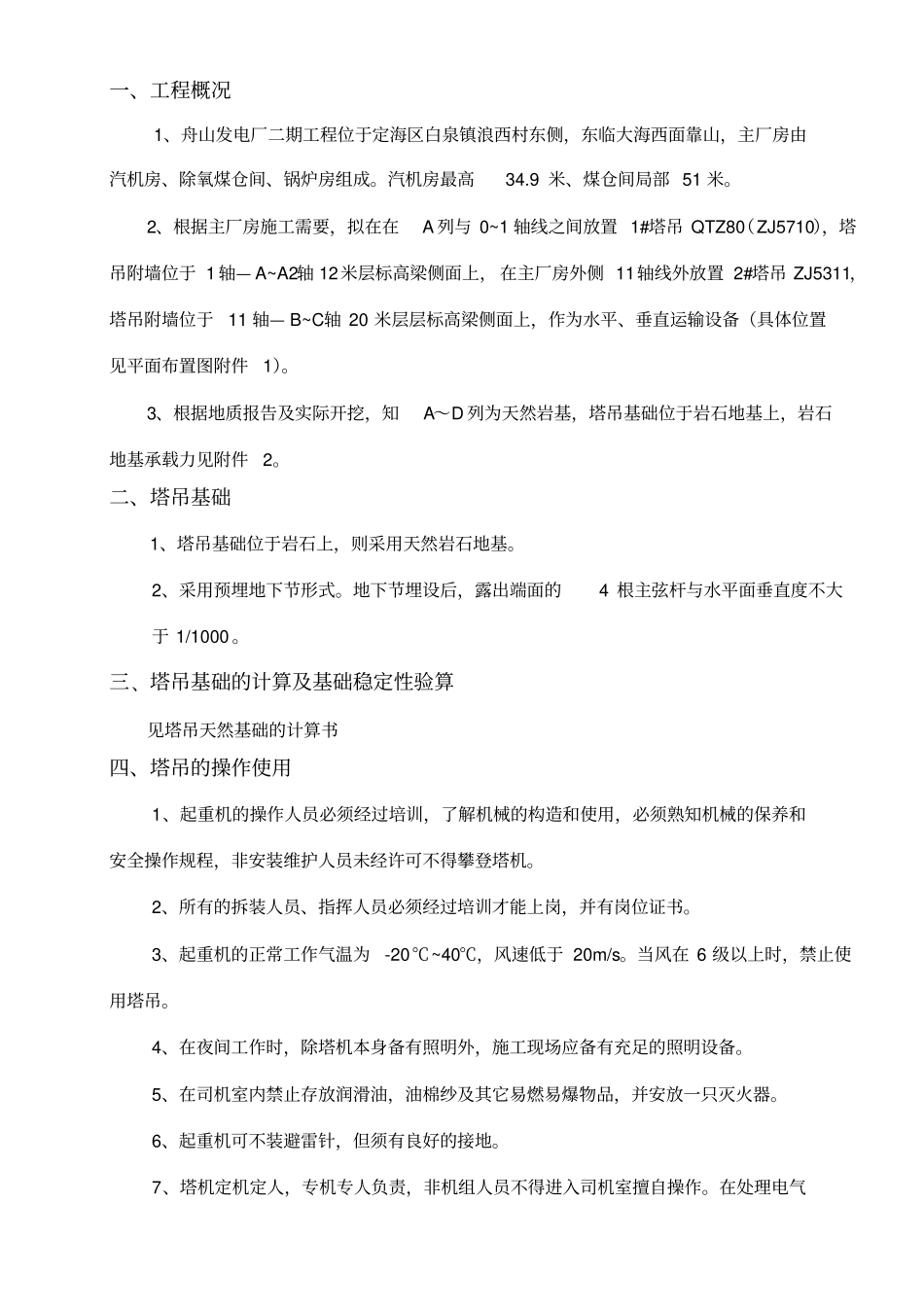

舟山发电厂二期工程塔吊基础方案编制单位：编制人：审核人：审批单位：审核人：批准人：2009年1月一、工程概况1、舟山发电厂二期工程位于定海区白泉镇浪西村东侧，东临大海西面靠山，主厂房由汽机房、除氧煤仓间、锅炉房组成。汽机房最高34.9米、煤仓间局部51米。2、根据主厂房施工需要，拟在在A列与0~1轴线之间放置1#塔吊QTZ80（ZJ5710），塔吊附墙位于1轴—A~A2轴12米层标高梁侧面上，在主厂房外侧11轴线外放置2#塔吊ZJ5311，塔吊附墙位于11轴—B~C轴20米层层标高梁侧面上，作为水平、垂直运输设备（具体位置见平面布置图附件1）。3、根据地质报告及实际开挖，知A～D列为天然岩基，塔吊基础位于岩石地基上，岩石地基承载力见附件2。二、塔吊基础1、塔吊基础位于岩石上，则采用天然岩石地基。2、采用预埋地下节形式。地下节埋设后，露出端面的4根主弦杆与水平面垂直度不大于1/1000。三、塔吊基础的计算及基础稳定性验算见塔吊天然基础的计算书四、塔吊的操作使用1、起重机的操作人员必须经过培训，了解机械的构造和使用，必须熟知机械的保养和安全操作规程，非安装维护人员未经许可不得攀登塔机。2、所有的拆装人员、指挥人员必须经过培训才能上岗，并有岗位证书。3、起重机的正常工作气温为-20℃~40℃，风速低于20m/s。当风在6级以上时，禁止使用塔吊。4、在夜间工作时，除塔机本身备有照明外，施工现场应备有充足的照明设备。5、在司机室内禁止存放润滑油，油棉纱及其它易燃易爆物品，并安放一只灭火器。6、起重机可不装避雷针，但须有良好的接地。7、塔机定机定人，专机专人负责，非机组人员不得进入司机室擅自操作。在处理电气故障时，须有专职维修人员修理。8、司机操作严禁按“十不吊”规则执行。五、塔吊的沉降、垂直度测定及偏差较正1、塔吊基础沉降观测每半月一次。垂直度在塔吊自由高度时半月一次测定，当架设附墙后，每月一次（在安装附墙时必测）。2、当塔基出现沉降，垂直度偏差超过规定范围时，须进行偏差校正，在附墙未设之前，在最低节与塔基地脚螺栓间加垫钢片校正，校正过程用高吨位千斤顶顶起塔身，顶塔身之前，塔身用大缆绳四角缆紧，在确保安全的前提下才能起顶塔身。3、当附墙安装后，则通过调节附墙、支撑的方法进行垂直度校正。舟山发电厂二期工程1#塔吊天然基础的计算书一.参数信息（来至塔吊使用说明书见附件：3、4）塔吊型号:QTZ80ZJ5710,自重(包括压重)F1=449+2×8（标准节重）+30（附臂）-18.2（平衡臂）=476.8kN（考虑臂长45.00米，一次附臂），最大起重荷载F2=60.00kN，塔吊倾覆力距M=1668.00kN.m，塔吊起重高度H=46.5.00m（考虑附臂上10节标准节），塔身宽度B=1.60m，混凝土强度等级:C35，基础最小厚度h=1.250m，基础埋深D=0m，基础最小宽度Bc=6.0m，二.基础最小尺寸计算最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算：其中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×536.80=644.16kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D)=1350kN；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×1668.00=2335.2.00kN.m。解得最小宽度Bc=4.68m，且还应该满足:Bc>=2h+B=1.25×2+1.6=4.1m。实际计算取宽度为Bc=6.000m。三.塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×536.80=644.16kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D)=1350kN；Bc──基础底面的宽度，取Bc=6.000m；W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=36m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×1668.00=2335.20kN.m；a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=6.000/2-2335.20/(644.16+1350)=1.83m。经过计算得到:无附着的最大压力设计值Pmax=(644.16+13...
