小浪底专用线提升改造工程施工组织设计VIP免费

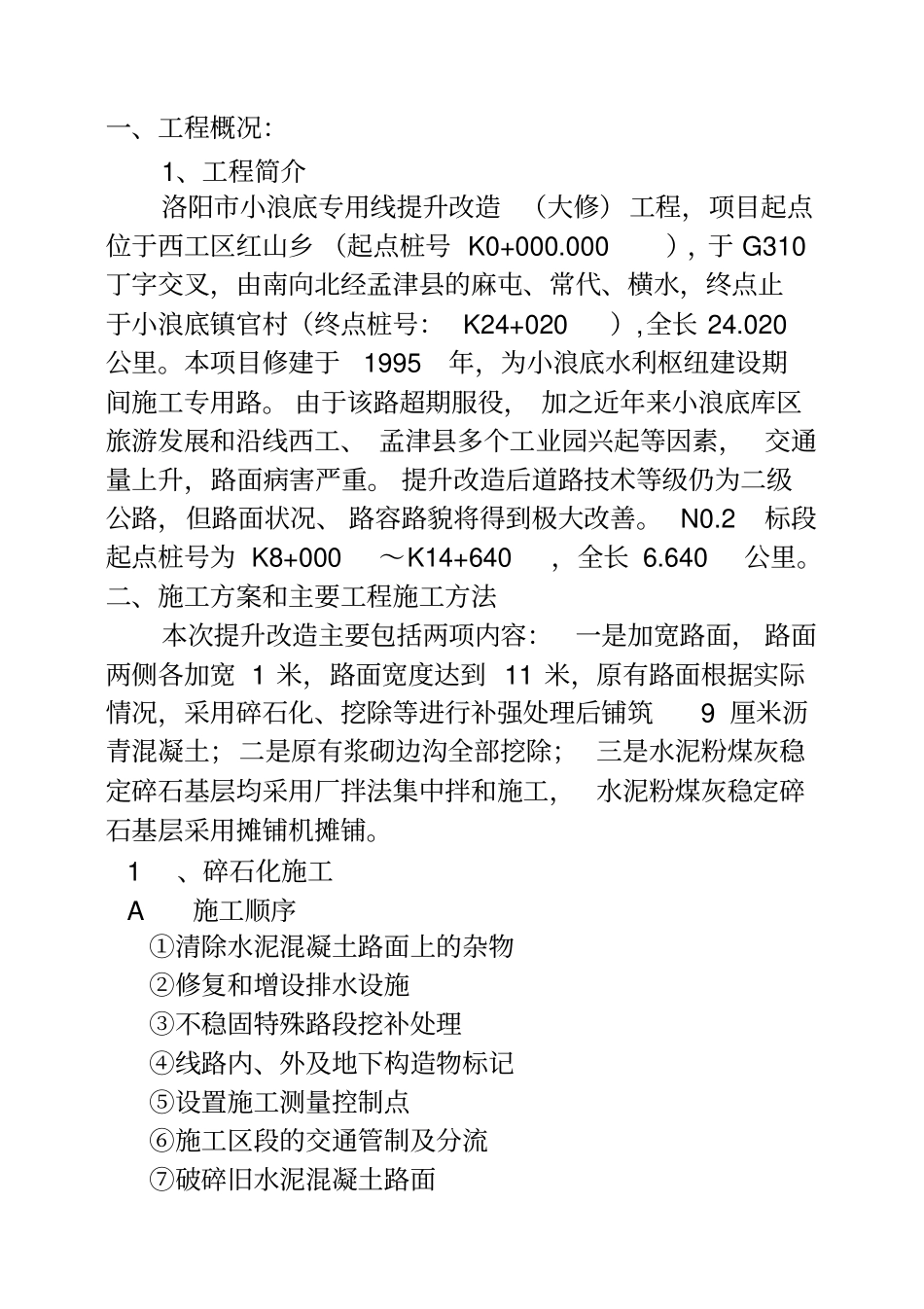

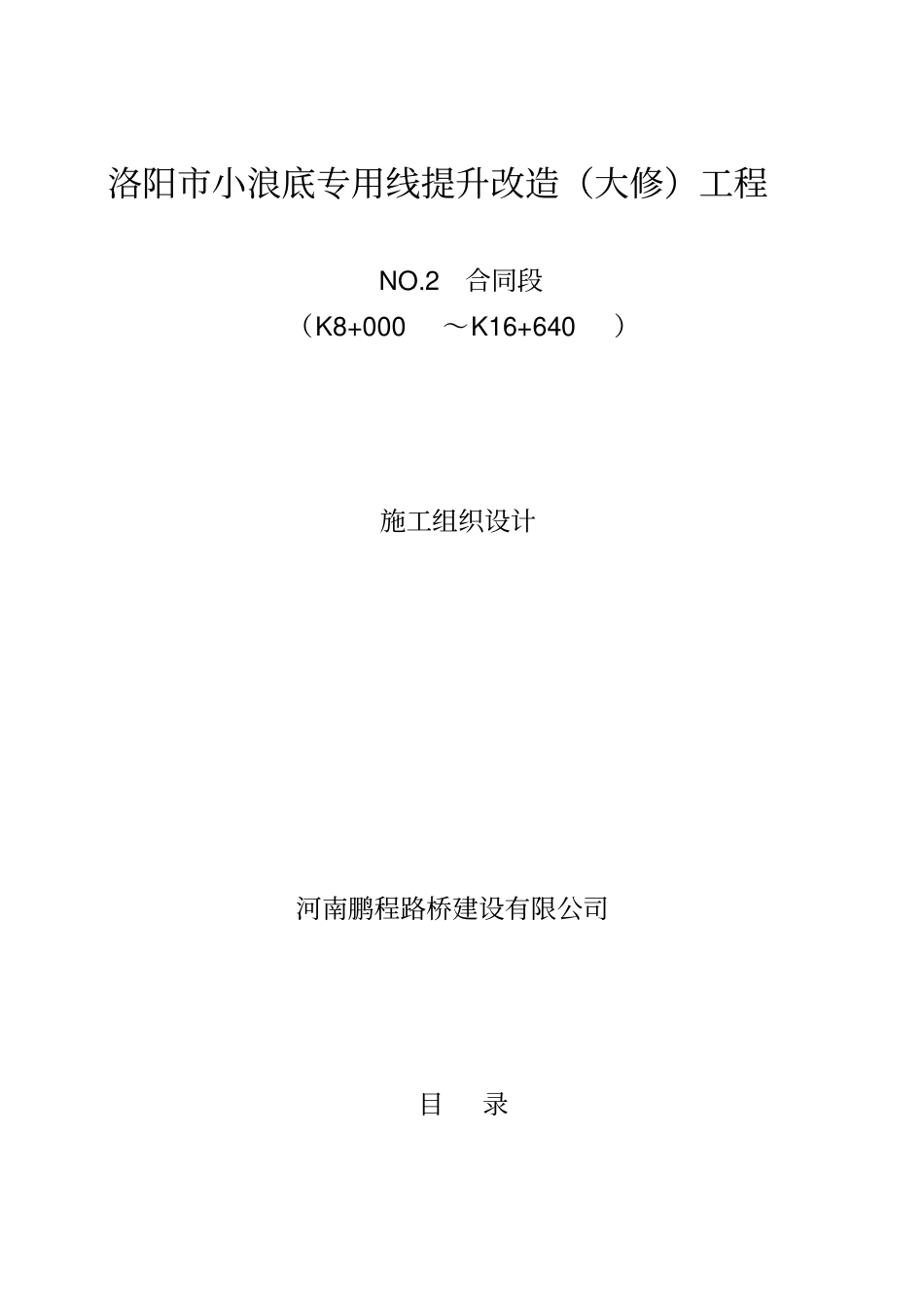

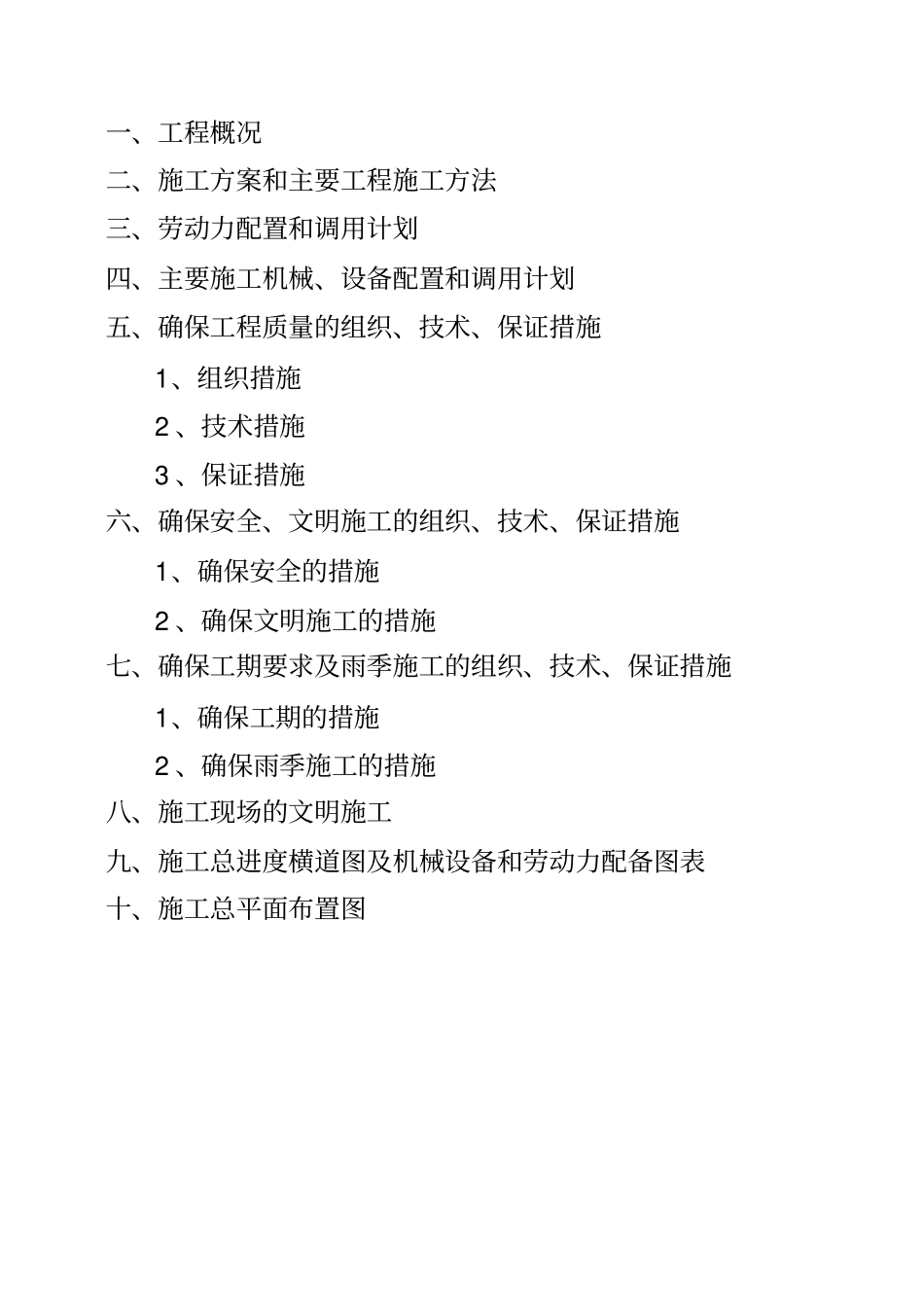

洛阳市小浪底专用线提升改造（大修）工程NO.2合同段（K8+000～K16+640）施工组织设计河南鹏程路桥建设有限公司目录一、工程概况二、施工方案和主要工程施工方法三、劳动力配置和调用计划四、主要施工机械、设备配置和调用计划五、确保工程质量的组织、技术、保证措施1、组织措施2、技术措施3、保证措施六、确保安全、文明施工的组织、技术、保证措施1、确保安全的措施2、确保文明施工的措施七、确保工期要求及雨季施工的组织、技术、保证措施1、确保工期的措施2、确保雨季施工的措施八、施工现场的文明施工九、施工总进度横道图及机械设备和劳动力配备图表十、施工总平面布置图一、工程概况：1、工程简介洛阳市小浪底专用线提升改造（大修）工程，项目起点位于西工区红山乡（起点桩号K0+000.000），于G310丁字交叉，由南向北经孟津县的麻屯、常代、横水，终点止于小浪底镇官村（终点桩号：K24+020）,全长24.020公里。本项目修建于1995年，为小浪底水利枢纽建设期间施工专用路。由于该路超期服役，加之近年来小浪底库区旅游发展和沿线西工、孟津县多个工业园兴起等因素，交通量上升，路面病害严重。提升改造后道路技术等级仍为二级公路，但路面状况、路容路貌将得到极大改善。N0.2标段起点桩号为K8+000～K14+640，全长6.640公里。二、施工方案和主要工程施工方法本次提升改造主要包括两项内容：一是加宽路面，路面两侧各加宽1米，路面宽度达到11米，原有路面根据实际情况，采用碎石化、挖除等进行补强处理后铺筑9厘米沥青混凝土；二是原有浆砌边沟全部挖除；三是水泥粉煤灰稳定碎石基层均采用厂拌法集中拌和施工，水泥粉煤灰稳定碎石基层采用摊铺机摊铺。1、碎石化施工A施工顺序①清除水泥混凝土路面上的杂物②修复和增设排水设施③不稳固特殊路段挖补处理④线路内、外及地下构造物标记⑤设置施工测量控制点⑥施工区段的交通管制及分流⑦破碎旧水泥混凝土路面⑧修复或补强软弱基层或路基⑨废弃材料清除B施工要求(1)、清除水泥混凝土路面上的杂物在碎石化施工前，应清除水泥混凝土路面上的杂物，以免影响破碎的效果。（2）、隐蔽构造物调查与标记①结合设计图纸及相关单位提供的有关隐蔽结构物资料，如：暗涵、地下管线等情况进行现场勘测并设置标记，以确定破碎是否会对这些构造物造成损坏。埋深在一米以下的构造物（或管线）不易因路面碎石化受到破坏，这种路段可以正常破碎石；埋深在0.5～1米的构造物（或管线）可能因路面碎石化受到影响，这种路段可以降低锥头高度进行轻度打裂。②对于路肩外有建筑物的区段应加强安全检测，建筑物距路肩10米以外时应按正常破碎施工；距路肩5-10米范围内时，施工时应降低锥头高度对路面进行轻度破碎；路肩5米内存在建筑物的路段，应禁止破坏。③对于不同距离的路边建筑物或不同埋深的构造物、管线等，应采用不同标志的红色油漆标注清楚，分别使用不同的破碎能量施工，以确保安全施工。（3）、排水系统的修复与增设①碎石化工程应清理原有边沟或增高边沟，以保证明流排水及渗透排水。在碎石化施工及其后的运营过程中，应确保路面不积水，明流排水应通畅快捷，渗透排水应不堵塞、不倒灌。②在凹形竖曲线底部、平曲线超高段的低边及现有混凝土板块明显唧泥等排水不畅的路段，应增设横向排水盲沟。③排水系统宜在碎石化施工前两周投入正常运行。2、加宽工程施工准备及基础工作A施工顺序明挖施工：图纸审核—技术交底—测量放线—基槽开挖—基底处理—平基夯实—水泥粉煤灰稳定碎石铺筑。B施工工艺（1）、施工准备①技术人员认真进行图纸审核，做好技术交底工作。②摊铺机、压路机、人工、水车、土工布的准备。③按监理要求，填写相应报验表格。（2）、施工方法①测量放线a、核对路面坐标与高程，如同设计不符，及时报告；b、建立临时水准点，路面原有控制桩设置护桩，以防开挖中遭受破坏而无法恢复；c、测放路面中线和附属物如电线杆、路灯等结构物位置，并标出与附属物冲突的地上、地下构筑物的具体位置，开挖时由专人负责指挥；d、所有测量标志，施工中妥为保护。②加宽路基开挖a、开挖前认真学习图纸，进行充分调查研究，了解开挖槽坑段的土质和地...
