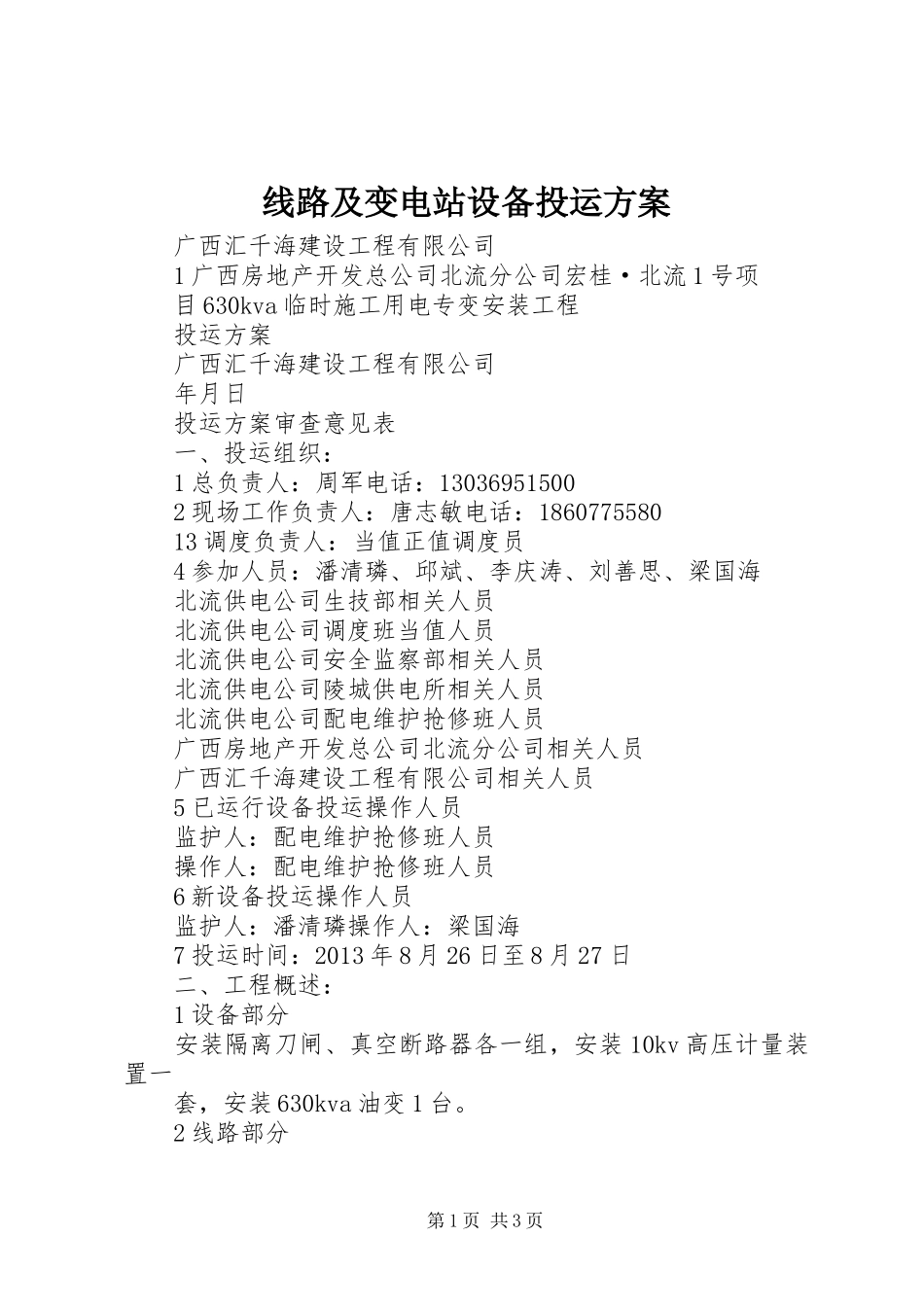

线路及变电站设备投运方案广西汇千海建设工程有限公司1广西房地产开发总公司北流分公司宏桂·北流1号项目630kva临时施工用电专变安装工程投运方案广西汇千海建设工程有限公司年月日投运方案审查意见表一、投运组织：1总负责人：周军电话：130369515002现场工作负责人：唐志敏电话：186077558013调度负责人：当值正值调度员4参加人员：潘清璘、邱斌、李庆涛、刘善思、梁国海北流供电公司生技部相关人员北流供电公司调度班当值人员北流供电公司安全监察部相关人员北流供电公司陵城供电所相关人员北流供电公司配电维护抢修班人员广西房地产开发总公司北流分公司相关人员广西汇千海建设工程有限公司相关人员5已运行设备投运操作人员监护人：配电维护抢修班人员操作人：配电维护抢修班人员6新设备投运操作人员监护人：潘清璘操作人：梁国海7投运时间：2013年8月26日至8月27日二、工程概述：1设备部分安装隔离刀闸、真空断路器各一组，安装10kv高压计量装置一套，安装630kva油变1台。2线路部分第1页共3页2.1、架设架空绝缘电缆。jklgyj-120/20510m。2.2、敷设高压铜芯电缆。yjv22-3*70电缆65m。2.3、敷设低压铜芯电缆：yjv223*240+1*120电缆20m.三、试运行内容：3高压电缆与油变冲击试验四、试运行前的准备工作：1要求施工图纸及厂家资料齐全，交接试验（定值整定、设备高压试验、电缆试验、接地装置测试）资料完整。2运行单位应准备好操作用具、用品、填好操作票，本次运行设备印制好编号。3运行单位应熟悉本次投运设备运行操作要领及后台软件的使用。4施工单位认真检查所有待投运的设备应无遗留杂物及短路现象，断路器储能机构正常。5施工单位和运行单位安排好操作，监护人员，试运行负责人员，并把名单报北流供电公司调度管理所备案，以便联系。五、试运行安全注意事项：1所有参加试投运人员必须遵守《电力安全工作规程》，各项操作试验必须向现场调度申请，同意后方可执行。2凡已经拆除接地线或断开接地刀闸的设备或线路均视为带电，任何人不得攀登、不得乱动。3所有操作均应填写操作票，操作票的填写及操作由运行单位负责。4试运行前，检查全部工作接地线是否全部拆除，设备处于试运行状态。5操作过程由运行单位和施工单位双重监护，双方负安全责任。6试运行期间发生的设备故障，立即停止工作，并向试运行组织负责人汇报情况，处理故障时，经试运行组织负责人同意后方可实施。7所有已投运设备正常运行以后，移交给运行单位运行管理，运行方式由XX县区供电公司调度所确定。8试运行期间，非指挥、调度、运行当值及操作监护人员第2页共3页不得随意进入试运行设备区域，任何人不得乱动设备，以确保人身和设备安全。六投运步骤及操作顺序：1、对高压电缆与广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变进行带电空载冲击：2、检查确认新装独石线宏桂小区01开关、独石线宏桂小区011刀闸及低压总开关在断开位置。3、安排人员分别监视广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变高压套管的电缆头，各接线端子有无异常，如有异常马上通知现场负责人。4、将独石线宏桂小区01开关由热备用转运行状态，对广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变进行带电空载冲击，确认电压、电流指示正常，电缆无异常后，间隔五分钟进行冲击，共冲击三次后，将独石线宏桂小区01开关至运行状态。七、试运行结束后工作试运行工作结束后，由投运负责人将广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变试运行情况汇报北流供电公司调度所，汇报内容如下：1、新装独石线宏桂小区01开关、独石线宏桂小区011刀闸处在合闸状态。2、广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变空载运行。八、附。广西房地产开发总公司北流分公司独石湖宏桂小区基建Xz09专变结构图。第3页共3页
