10KV工厂供配电系统设计VIP免费

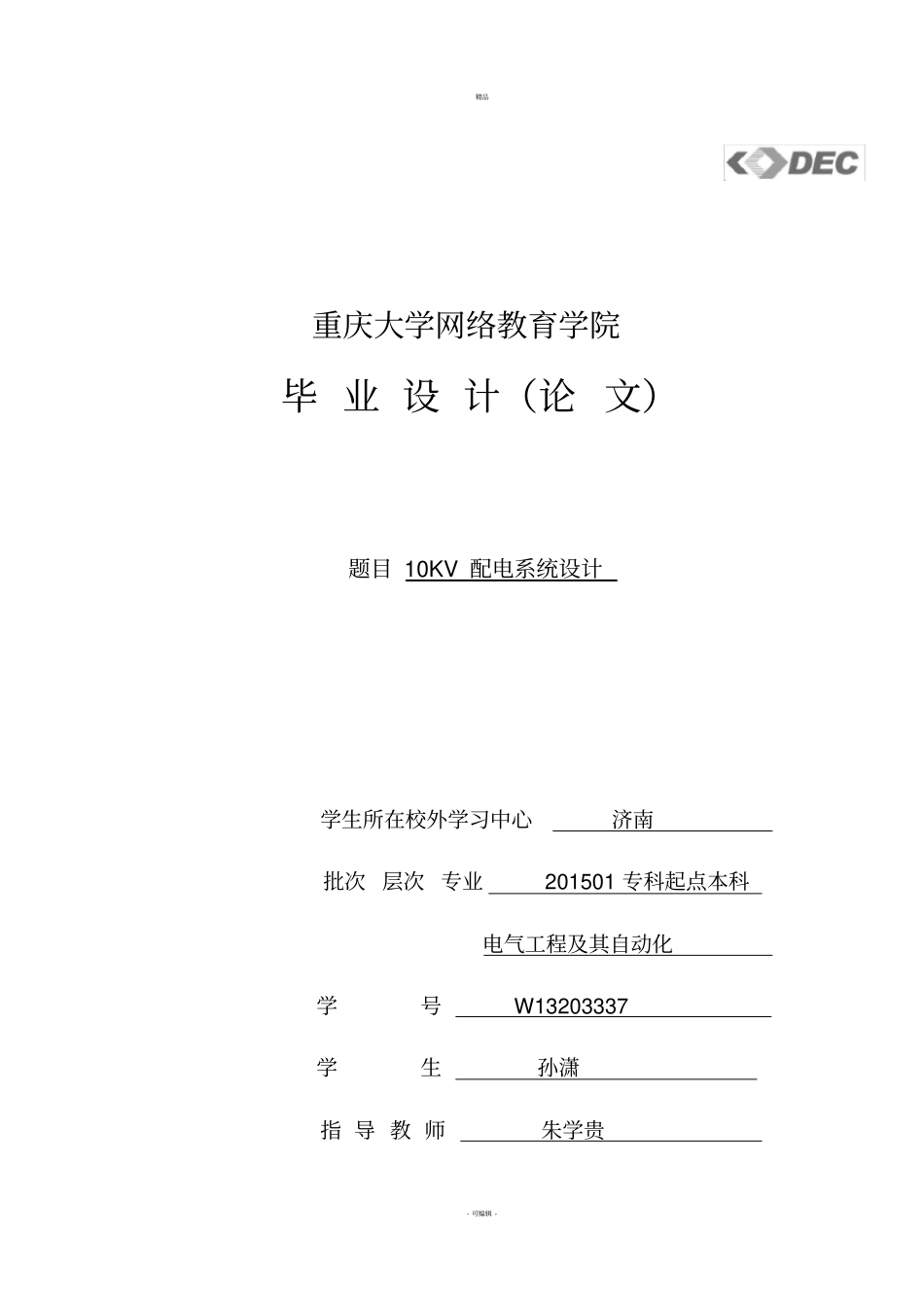

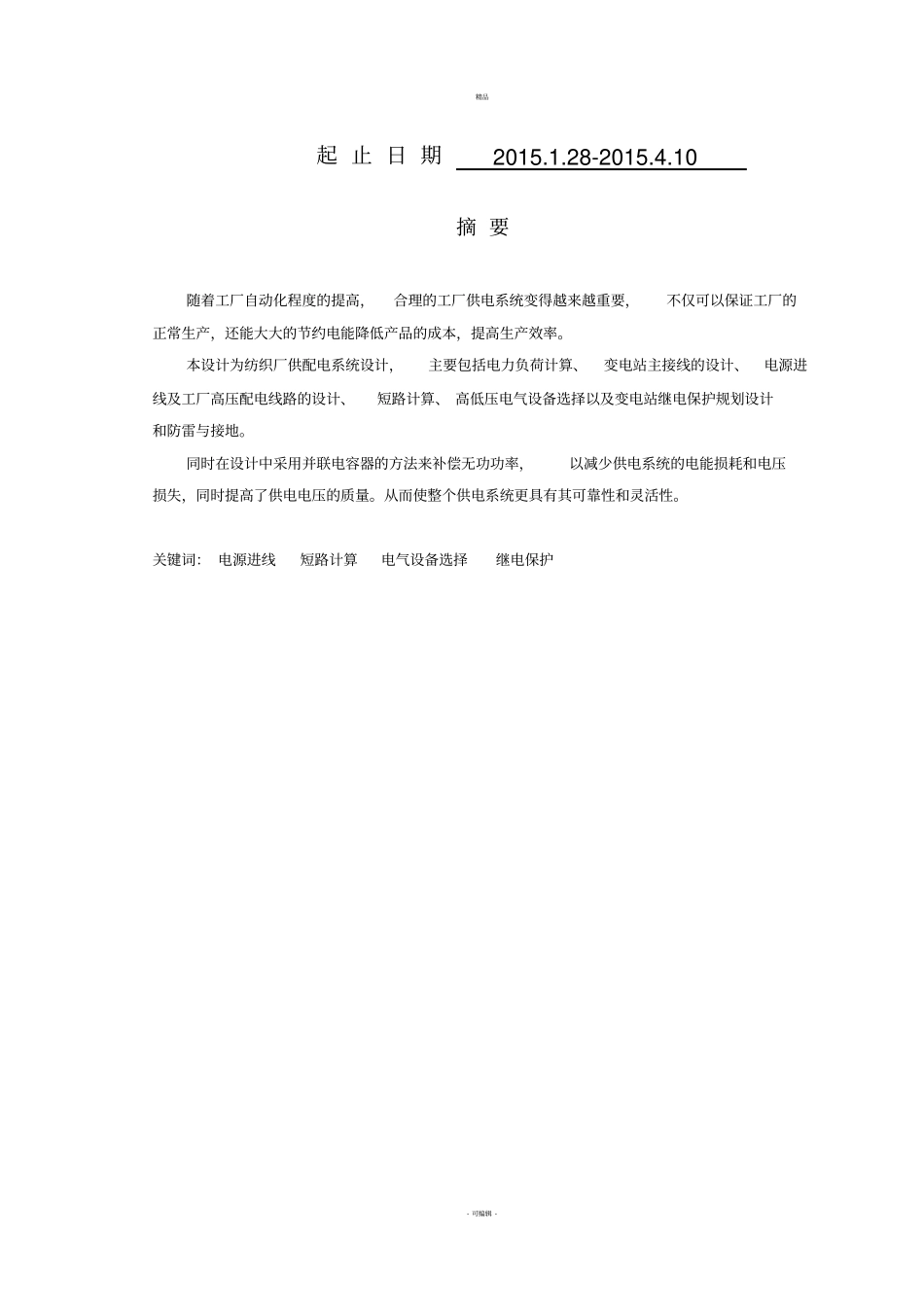

精品-可编辑-重庆大学网络教育学院毕业设计（论文）题目10KV配电系统设计学生所在校外学习中心济南批次层次专业201501专科起点本科电气工程及其自动化学号W13203337学生孙潇指导教师朱学贵精品-可编辑-起止日期2015.1.28-2015.4.10摘要随着工厂自动化程度的提高，合理的工厂供电系统变得越来越重要，不仅可以保证工厂的正常生产，还能大大的节约电能降低产品的成本，提高生产效率。本设计为纺织厂供配电系统设计，主要包括电力负荷计算、变电站主接线的设计、电源进线及工厂高压配电线路的设计、短路计算、高低压电气设备选择以及变电站继电保护规划设计和防雷与接地。同时在设计中采用并联电容器的方法来补偿无功功率，以减少供电系统的电能损耗和电压损失，同时提高了供电电压的质量。从而使整个供电系统更具有其可靠性和灵活性。关键词：电源进线短路计算电气设备选择继电保护精品-可编辑-目录引言...............................................................41.设计任务..............................................51.1设计题目..............................................51.2设计目的........................................51.3设计任务与要求........................................52．设计内容...............................................72.1.负荷计算和无功功率补偿.............................72.1.1.负荷计算.......................................72.1.2.无功功率的补偿.................................122.2.变压器的选择.......................................132.2.1.变压器台数的选择...........................132.2.2.变压器容量的选择...........................132.2.3.变压器类型的选择...........................142.3.导线与电缆的选择..................................142.3.1高压进线和引入电缆的选择.......................142.3.2380v低压出线的选择...........................142.4.电气设备的选择....................................152.4.1.高压侧一次设备的选择...........................152.4.2.低压侧一次设备的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152.4.3.继电保护及二次结线设计.............................15精品-可编辑-3．防雷与接地装置的设置.....................................163.1.直接防雷保护............................................163.2.雷电侵入波的防护.........................................163.3接地装置的设计...........................................174．结论.........................................................185．参考文献.....................................................19引言本设计为电气工程及其自动化专业的毕业设计，以供电技术为主线，综合考查学生对本专业各科知识的掌握程度，培养对本专业各科知识进行综合运用的能力，同时也检验了本专业学习四年以来的成果。1.工厂供电的意义和要求工厂供电，就是指工厂所需电能的供应和分配。除某些特殊的大型工业企业带有自备发电站以外，工厂都是由电力系统的终端降压变配电所，即总降（配）变电所提供电能。总降（配）变电所、供电线路和用电设备构成了一个完整的工厂供电系统。供电系统一旦确定，就决定了用户内部用电负荷的供电可靠性和供电质量。电能易于转换，易于传输，分配简单经济，便于调节、控制和测量等特点，使得电能成为了工业生产的主要能源。能否保证供电的可靠性和电能质量直接影响到工业生产能否正常进行，能否做到合理用电、节约用电、高质量用电成为决定工厂生产力和企业效益的重要因素。因此，设计符合工厂具体负荷情况的供电系统是工业生产的必备条件。做好工厂供电工作对发展工业生产，实现工业现代化，具有十分重要的意义。工厂企业是国家电力的主要用户，完善工厂供电系统的配置对节约能源、支援国家经济建设也有很大的促进作用。为了使工厂供电工作能够切实为工业生产服务，要求做到以下几点：（1）安全在电能的供应、分配和使用过程中，不应发生人身事故和设备事故...
