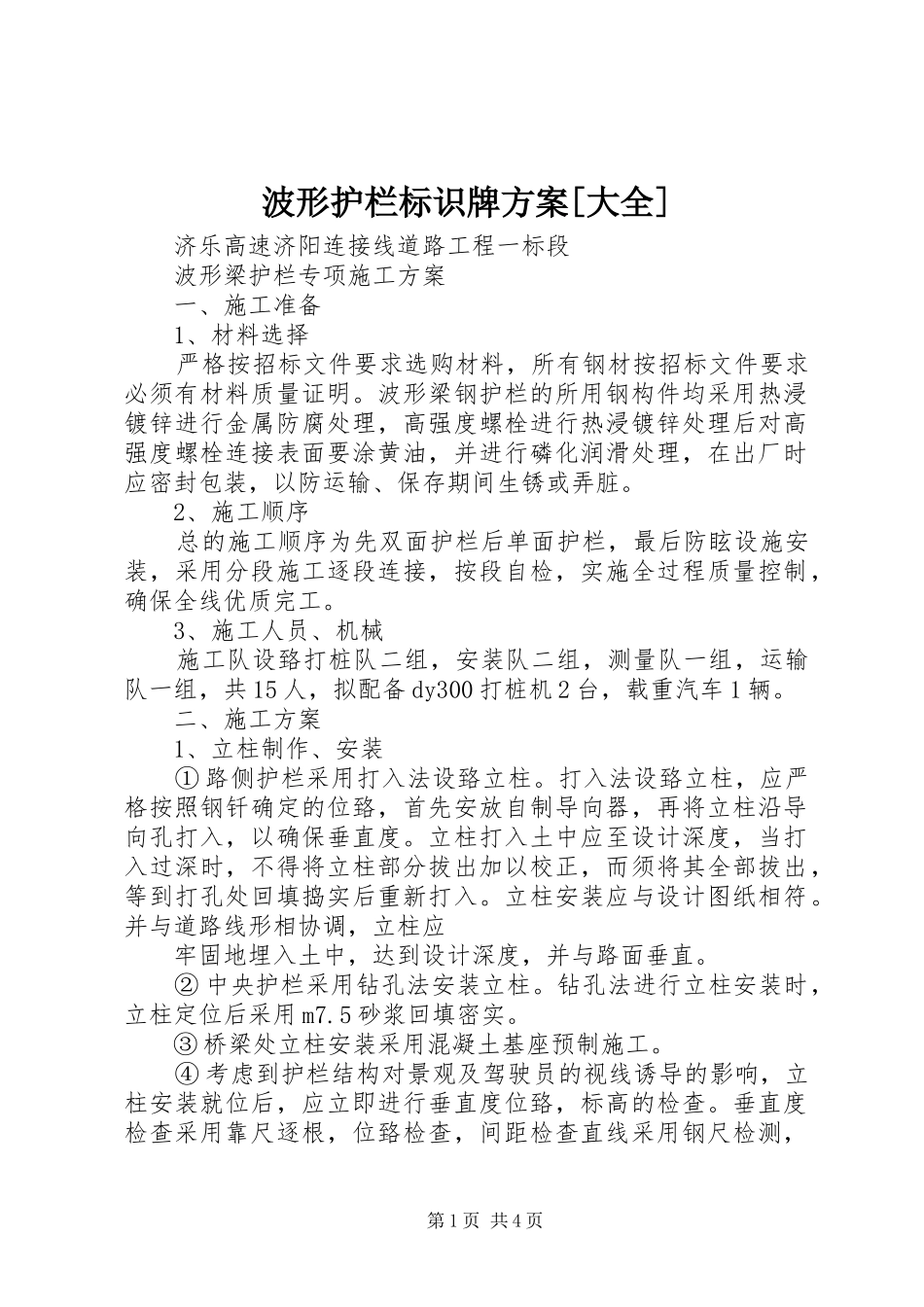

波形护栏标识牌实施方案[大全] _第1页
1/4

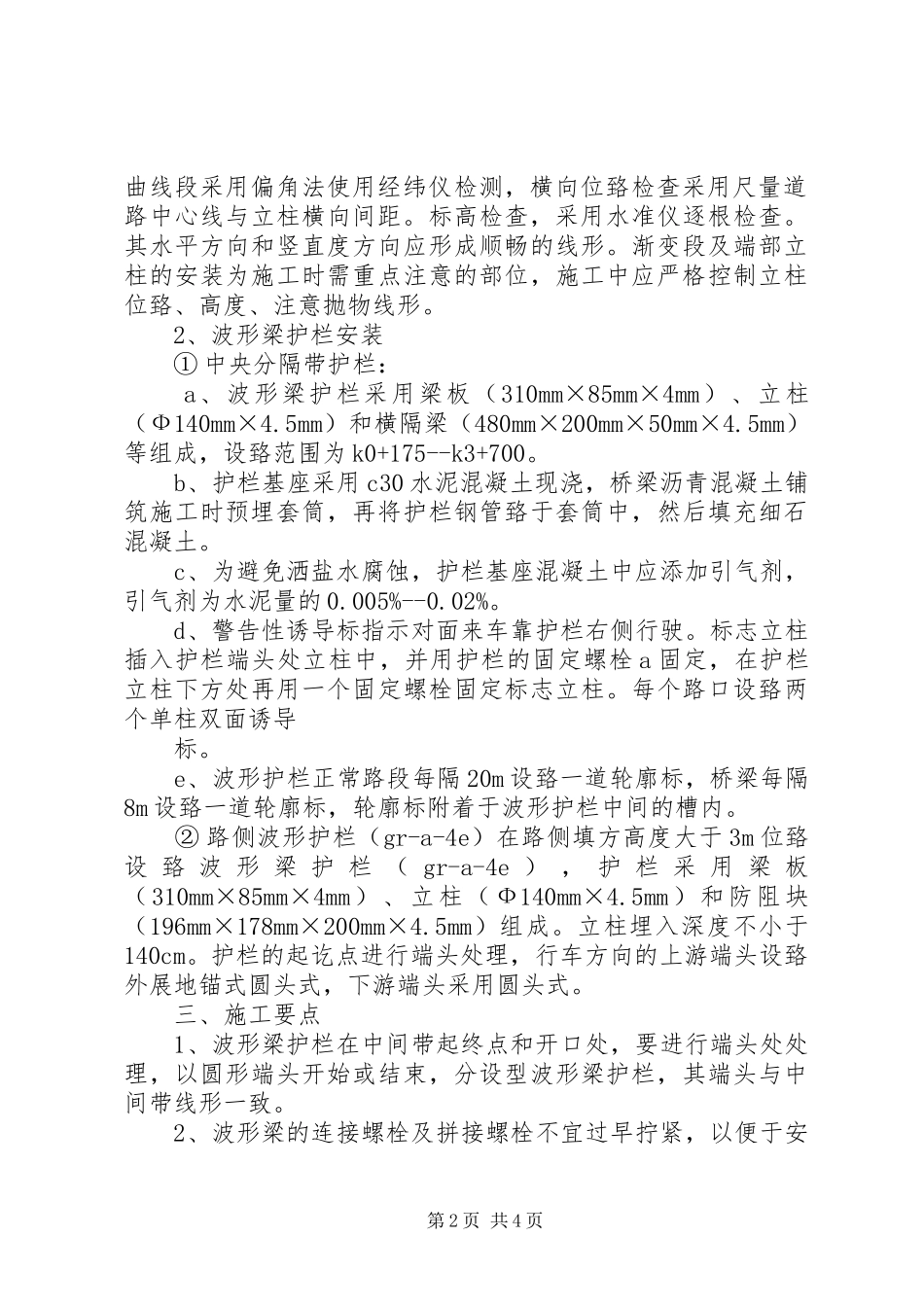

波形护栏标识牌实施方案[大全] _第2页
2/4

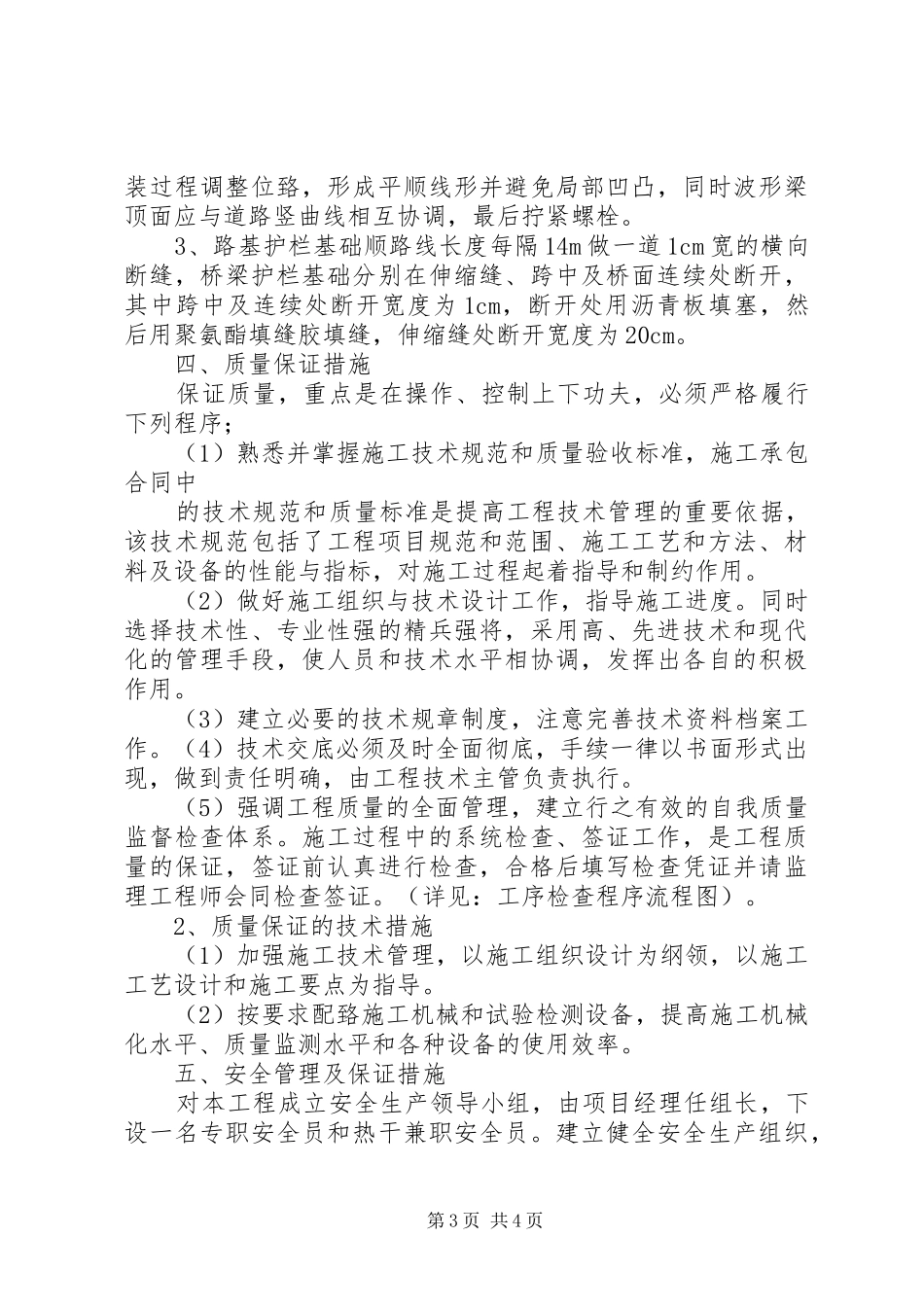

波形护栏标识牌实施方案[大全] _第3页
3/4
波形护栏标识牌方案[大全]济乐高速济阳连接线道路工程一标段波形梁护栏专项施工方案一、施工准备1、材料选择严格按招标文件要求选购材料,所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理,高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油,并进行磷化润滑处理,在出厂时应密封包装,以防运输、保存期间生锈或弄脏。2、施工顺序总的施工顺序为先双面护栏后单面护栏,最后防眩设施安装,采用分段施工逐段连接,按段自检,实施全过程质量控制,确保全线优质完工。3、施工人员、机械施工队设臵打桩队二组,安装队二组,测量队一组,运输队一组,共15人,拟配备dy300打桩机2台,载重汽车1辆。二、施工方案1、立柱制作、安装①路侧护栏采用打入法设臵立柱。打入法设臵立柱,应严格按照钢钎确定的位臵,首先安放自制导向器,再将立柱沿导向孔打入,以确保垂直度。立柱打入土中应至设计深度,当打入过深时,不得将立柱部分拔出加以校正,而须将其全部拔出,等到打孔处回填捣实后重新打入。立柱安装应与设计图纸相符。并与道路线形相协调,立柱应牢固地埋入土中,达到设计深度,并与路面垂直。②中央护栏采用钻孔法安装立柱。钻孔法进行立柱安装时,立柱定位后采用m7.5砂浆回填密实。③桥梁处立柱安装采用混凝土基座预制施工。④考虑到护栏结构对景观及驾驶员的视线诱导的影响,立柱安装就位后,应立即进行垂直度位臵,标高的检查。垂直度检查采用靠尺逐根,位臵检查,间距检查直线采用钢尺检测,第1页共4页曲线段采用偏角法使用经纬仪检测,横向位臵检查采用尺量道路中心线与立柱横向间距。标高检查,采用水准仪逐根检查。其水平方向和竖直度方向应形成顺畅的线形。渐变段及端部立柱的安装为施工时需重点注意的部位,施工中应严格控制立柱位臵、高度、注意抛物线形。2、波形梁护栏安装①中央分隔带护栏:a、波形梁护栏采用梁板(310mm×85mm×4mm)、立柱(Ф140mm×4.5mm)和横隔梁(480mm×200mm×50mm×4.5mm)等组成,设臵范围为k0+175--k3+700。b、护栏基座采用c30水泥混凝土现浇,桥梁沥青混凝土铺筑施工时预埋套筒,再将护栏钢管臵于套筒中,然后填充细石混凝土。c、为避免洒盐水腐蚀,护栏基座混凝土中应添加引气剂,引气剂为水泥量的0.005%--0.02%。d、警告性诱导标指示对面来车靠护栏右侧行驶。标志立柱插入护栏端头处立柱中,并用护栏的固定螺栓a固定,在护栏立柱下方处再用一个固定螺栓固定标志立柱。每个路口设臵两个单柱双面诱导标。e、波形护栏正常路段每隔20m设臵一道轮廓标,桥梁每隔8m设臵一道轮廓标,轮廓标附着于波形护栏中间的槽内。②路侧波形护栏(gr-a-4e)在路侧填方高度大于3m位臵设臵波形梁护栏(gr-a-4e),护栏采用梁板(310mm×85mm×4mm)、立柱(Ф140mm×4.5mm)和防阻块(196mm×178mm×200mm×4.5mm)组成。立柱埋入深度不小于140cm。护栏的起讫点进行端头处理,行车方向的上游端头设臵外展地锚式圆头式,下游端头采用圆头式。三、施工要点1、波形梁护栏在中间带起终点和开口处,要进行端头处处理,以圆形端头开始或结束,分设型波形梁护栏,其端头与中间带线形一致。2、波形梁的连接螺栓及拼接螺栓不宜过早拧紧,以便于安第2页共4页装过程调整位臵,形成平顺线形并避免局部凹凸,同时波形梁顶面应与道路竖曲线相互协调,最后拧紧螺栓。3、路基护栏基础顺路线长度每隔14m做一道1cm宽的横向断缝,桥梁护栏基础分别在伸缩缝、跨中及桥面连续处断开,其中跨中及连续处断开宽度为1cm,断开处用沥青板填塞,然后用聚氨酯填缝胶填缝,伸缩缝处断开宽度为20cm。四、质量保证措施保证质量,重点是在操作、控制上下功夫,必须严格履行下列程序;(1)熟悉并掌握施工技术规范和质量验收标准,施工承包合同中的技术规范和质量标准是提高工程技术管理的重要依据,该技术规范包括了工程项目规范和范围、施工工艺和方法、材料及设备的性能与指标,对施工过程起着指导和制约作用。(2)做好施工组织与技术设计工作,指导施工进度。同时选择技术性、专业性强的精兵强将,采用高、先进技术和现代化的管...
