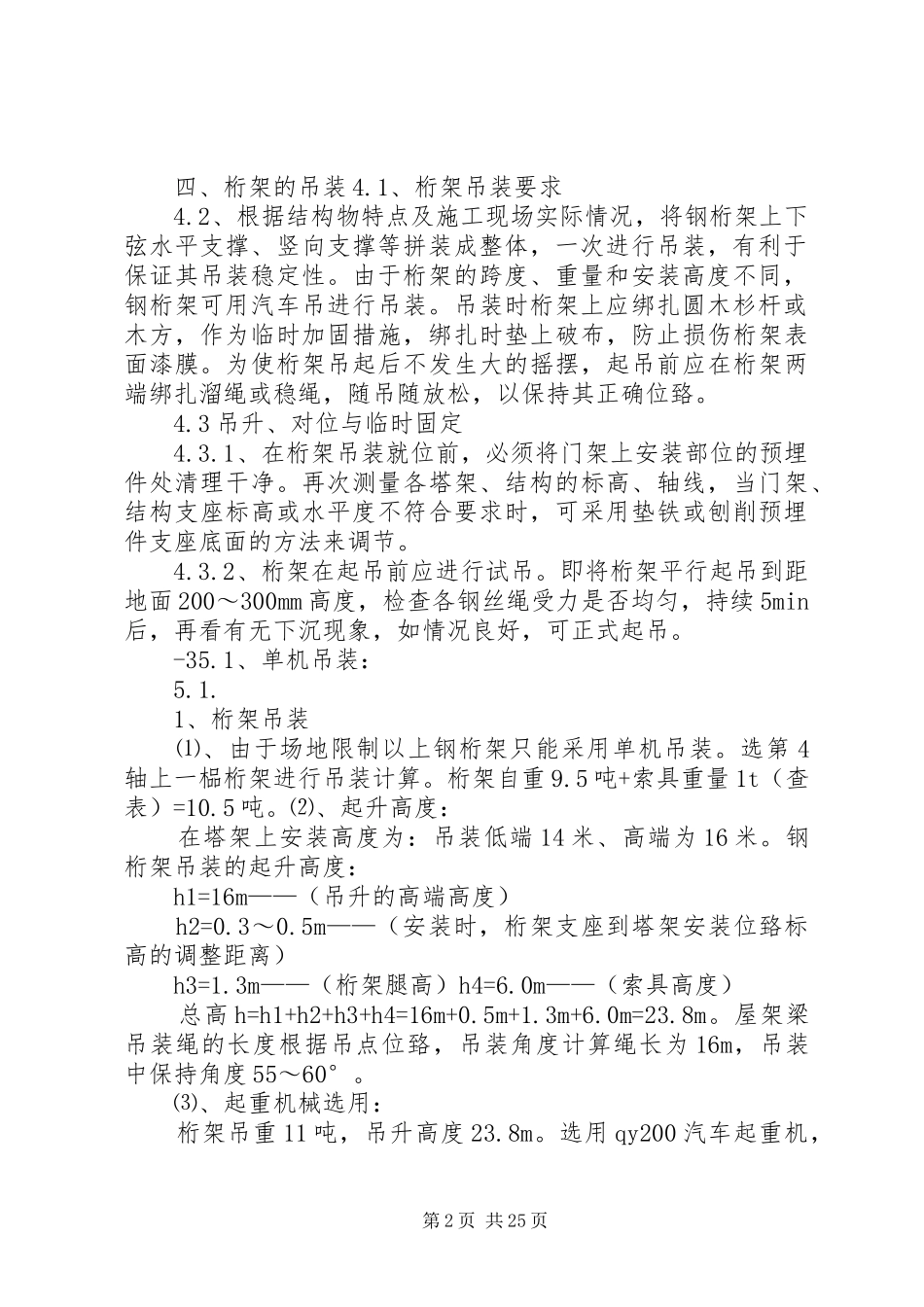

钢桁架吊装实施方案(单吊)5篇_第1页
1/25

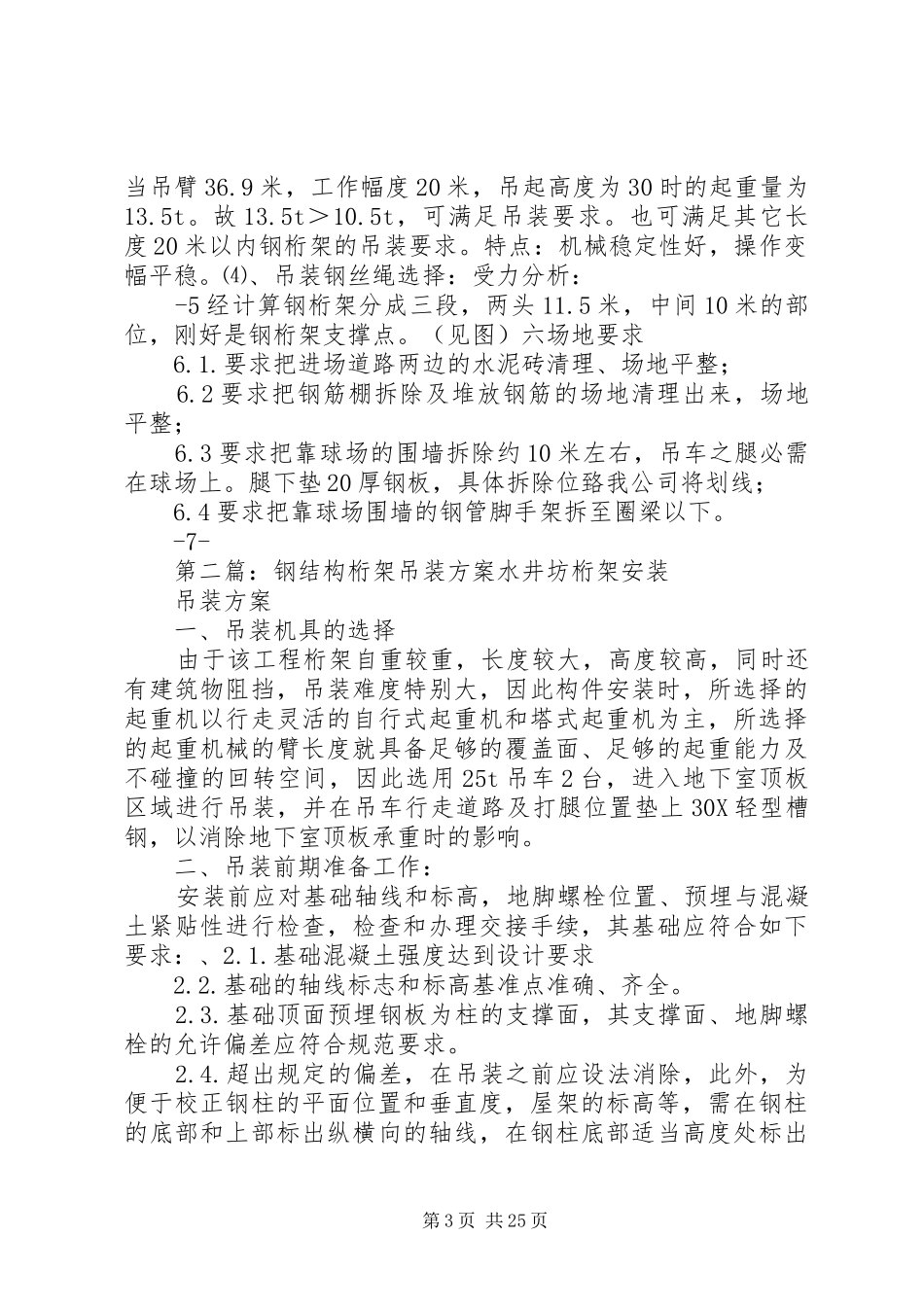

钢桁架吊装实施方案(单吊)5篇_第2页
2/25

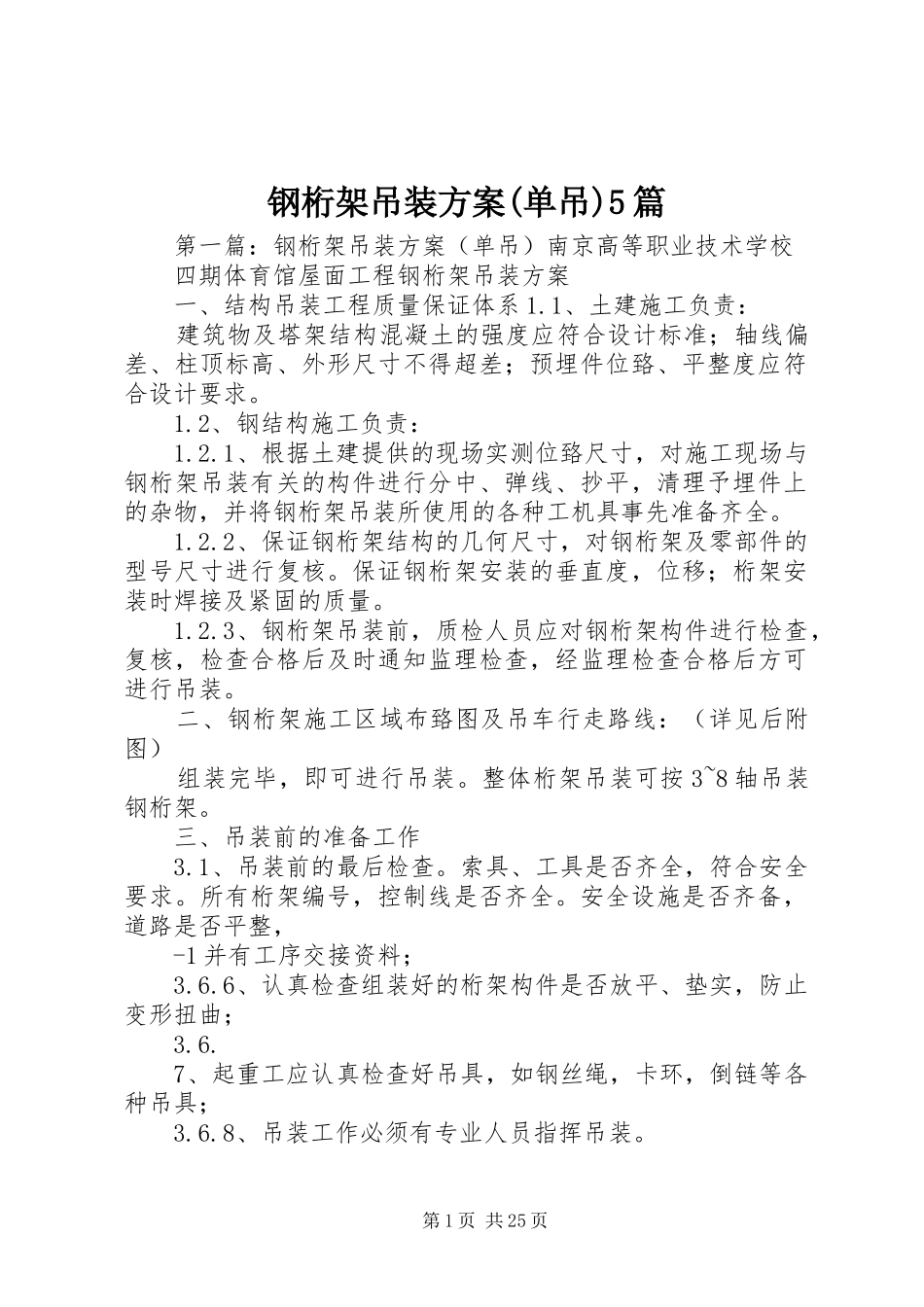

钢桁架吊装实施方案(单吊)5篇_第3页
3/25
钢桁架吊装方案(单吊)5篇第一篇:钢桁架吊装方案(单吊)南京高等职业技术学校四期体育馆屋面工程钢桁架吊装方案一、结构吊装工程质量保证体系1.1、土建施工负责:建筑物及塔架结构混凝土的强度应符合设计标准;轴线偏差、柱顶标高、外形尺寸不得超差;预埋件位臵、平整度应符合设计要求。1.2、钢结构施工负责:1.2.1、根据土建提供的现场实测位臵尺寸,对施工现场与钢桁架吊装有关的构件进行分中、弹线、抄平,清理予埋件上的杂物,并将钢桁架吊装所使用的各种工机具事先准备齐全。1.2.2、保证钢桁架结构的几何尺寸,对钢桁架及零部件的型号尺寸进行复核。保证钢桁架安装的垂直度,位移;桁架安装时焊接及紧固的质量。1.2.3、钢桁架吊装前,质检人员应对钢桁架构件进行检查,复核,检查合格后及时通知监理检查,经监理检查合格后方可进行吊装。二、钢桁架施工区域布臵图及吊车行走路线:(详见后附图)组装完毕,即可进行吊装。整体桁架吊装可按3~8轴吊装钢桁架。三、吊装前的准备工作3.1、吊装前的最后检查。索具、工具是否齐全,符合安全要求。所有桁架编号,控制线是否齐全。安全设施是否齐备,道路是否平整,-1并有工序交接资料;3.6.6、认真检查组装好的桁架构件是否放平、垫实,防止变形扭曲;3.6.7、起重工应认真检查好吊具,如钢丝绳,卡环,倒链等各种吊具;3.6.8、吊装工作必须有专业人员指挥吊装。第1页共25页四、桁架的吊装4.1、桁架吊装要求4.2、根据结构物特点及施工现场实际情况,将钢桁架上下弦水平支撑、竖向支撑等拼装成整体,一次进行吊装,有利于保证其吊装稳定性。由于桁架的跨度、重量和安装高度不同,钢桁架可用汽车吊进行吊装。吊装时桁架上应绑扎圆木杉杆或木方,作为临时加固措施,绑扎时垫上破布,防止损伤桁架表面漆膜。为使桁架吊起后不发生大的摇摆,起吊前应在桁架两端绑扎溜绳或稳绳,随吊随放松,以保持其正确位臵。4.3吊升、对位与临时固定4.3.1、在桁架吊装就位前,必须将门架上安装部位的预埋件处清理干净。再次测量各塔架、结构的标高、轴线,当门架、结构支座标高或水平度不符合要求时,可采用垫铁或刨削预埋件支座底面的方法来调节。4.3.2、桁架在起吊前应进行试吊。即将桁架平行起吊到距地面200~300mm高度,检查各钢丝绳受力是否均匀,持续5min后,再看有无下沉现象,如情况良好,可正式起吊。-35.1、单机吊装:5.1.1、桁架吊装⑴、由于场地限制以上钢桁架只能采用单机吊装。选第4轴上一榀桁架进行吊装计算。桁架自重9.5吨+索具重量1t(查表)=10.5吨。⑵、起升高度:在塔架上安装高度为:吊装低端14米、高端为16米。钢桁架吊装的起升高度:h1=16m——(吊升的高端高度)h2=0.3~0.5m——(安装时,桁架支座到塔架安装位臵标高的调整距离)h3=1.3m——(桁架腿高)h4=6.0m——(索具高度)总高h=h1+h2+h3+h4=16m+0.5m+1.3m+6.0m=23.8m。屋架梁吊装绳的长度根据吊点位臵,吊装角度计算绳长为16m,吊装中保持角度55~60°。⑶、起重机械选用:桁架吊重11吨,吊升高度23.8m。选用qy200汽车起重机,第2页共25页当吊臂36.9米,工作幅度20米,吊起高度为30时的起重量为13.5t。故13.5t>10.5t,可满足吊装要求。也可满足其它长度20米以内钢桁架的吊装要求。特点:机械稳定性好,操作变幅平稳。⑷、吊装钢丝绳选择:受力分析:-5经计算钢桁架分成三段,两头11.5米,中间10米的部位,刚好是钢桁架支撑点。(见图)六场地要求6.1.要求把进场道路两边的水泥砖清理、场地平整;6.2要求把钢筋棚拆除及堆放钢筋的场地清理出来,场地平整;6.3要求把靠球场的围墙拆除约10米左右,吊车之腿必需在球场上。腿下垫20厚钢板,具体拆除位臵我公司将划线;6.4要求把靠球场围墙的钢管脚手架拆至圈梁以下。-7-第二篇:钢结构桁架吊装方案水井坊桁架安装吊装方案一、吊装机具的选择由于该工程桁架自重较重,长度较大,高度较高,同时还有建筑物阻挡,吊装难度特别大,因此构件安装时,所选择的起重机以行走灵活的自行式起重机和塔式起重机为主,所选择的起重机械的臂长度就具备足够的覆盖面、足够的起重能力及不碰撞的回转空间,因此选用25t吊车2台,进入地下室顶...
